钢制剖分式带安装孔连接法兰结构

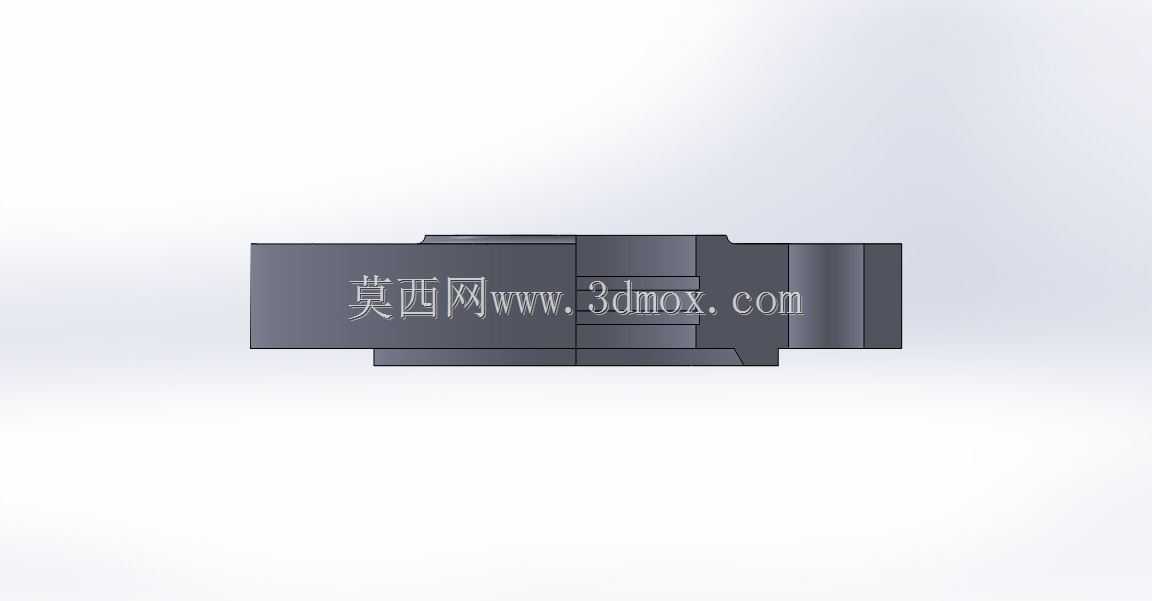

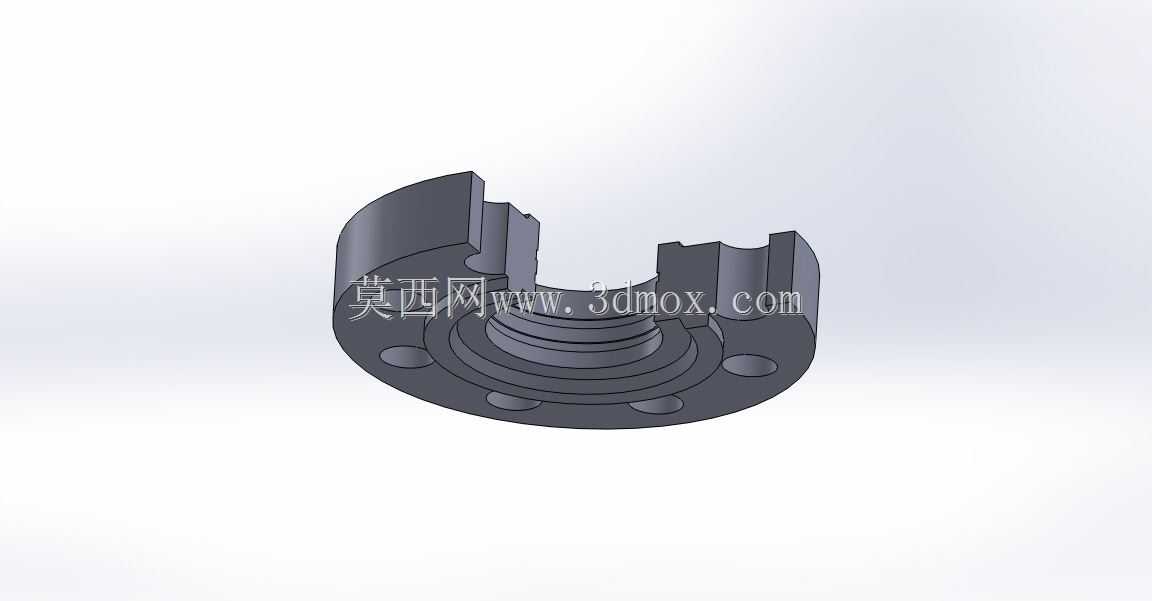

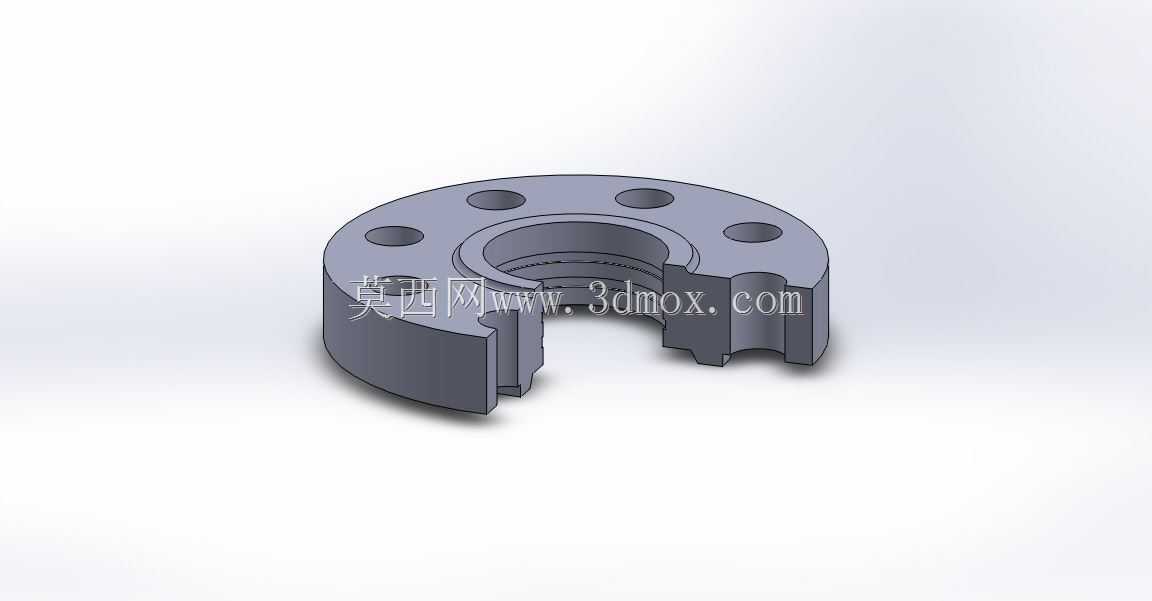

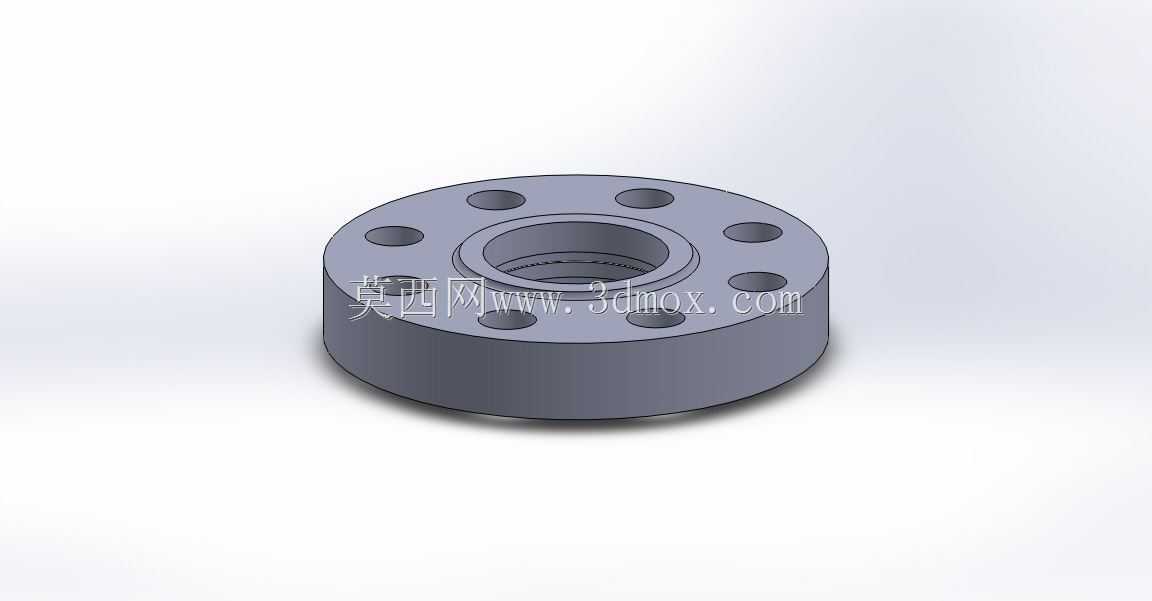

　　在工业管路系统、液压站配管、小型设备腔体对接的场景里，这类剖分结构的钢制法兰，解决了传统整体法兰无法在已布设完成的管段中间加装、更换的痛点，很多现场技改、老旧管线改造的工况里，施工人员不用截断原有管路、不用挪动两端已固定的设备，就能完成法兰的加装或替换，大幅压缩停机施工的时长。从结构功能来看，这款法兰沿轴向做了对称剖分设计，剖分面做了贴合止口，安装时两个半片法兰扣合在管段外壁，靠端面的密封配合实现对接面的承压密封，区别于常规整体法兰需要从管端穿入的安装逻辑，适配的安装场景更灵活。法兰本体上均匀布设了四个螺栓安装通孔，孔位的节圆尺寸经过匹配计算，安装时螺栓穿入后均匀预紧，既能保证两个半片法兰的扣合紧密性，

　　也能实现与对接端法兰的同轴固定，避免管路运行中出现偏移、泄漏的问题。法兰中心的内孔做了适配管外径的配合公差，内壁预留了密封件安装的槽位，实际使用时可以搭配O型圈或者密封垫片，满足不同压力等级的管路密封需求，常规工况下适配中低压的流体输送管路，包括水循环管路、低压液压油路、普通气动管路都能适用。设计这款法兰的时候，首先要考虑的是现场安装的操作空间，剖分面的位置要避开螺栓孔的布设区域，避免螺栓预紧力直接作用在剖分接缝上导致密封失效；其次法兰的厚度设计要兼顾螺栓预紧时的结构强度，不能因为做了剖分就导致法兰本体在受压时出现张开变形，所以在剖分位置的法兰外缘做了局部加厚处理，抵消剖分带来的刚度损失。安装边界方面，

　　这款法兰的外径尺寸控制在适配常规手动扳手操作的范围，螺栓安装时不需要额外的特殊工装，普通套筒扳手就能完成预紧操作；法兰对接面的平面度有严格要求，加工时需要保证两个半片扣合后整体端面的平面度误差在密封允许的范围内，避免出现局部间隙导致的渗漏。另外法兰的剖分贴合面也做了精加工处理，安装时不需要额外添加密封胶就能实现金属面的贴合密封，后期维护拆卸也更方便，多次拆装也不会因为贴合面损伤影响密封性能。在实际设备配套中，这类法兰常被用在紧凑型液压动力单元的管路对接、小型实验设备的腔体连接、以及现场不便拆装管段的技改项目里，相比传统整体法兰，它的安装灵活性优势非常明显，尤其是在空间局促、管段两端已经固定连接其他部件的场景下，

　　不需要拆解原有管路结构就能完成法兰组件的安装，大幅降低现场施工的难度。设计建模过程中，需要重点校核螺栓预紧力作用下法兰本体的变形量，特别是剖分位置的张开位移，要控制在密封件允许的补偿范围内，同时四个安装孔的位置度要保证与对接法兰的孔位完全匹配，避免安装时出现螺栓无法穿入的问题。法兰的内孔与管段的配合间隙也要做合理控制，间隙过大会导致密封件挤出失效，间隙过小则会导致现场扣合安装困难，一般会根据适配管的外径公差，预留合理的安装间隙，同时在剖分位置做微小的导入倒角，方便现场安装时快速扣合到管段上。从材质选择来看，钢制的基材可以满足常规工业场景的强度需求，表面做防锈处理后也能适应一般的工业环境，不需要额外做特殊防腐处理就能满足多数工况的使用要求。
