异形铰接式承重连接吊具结构

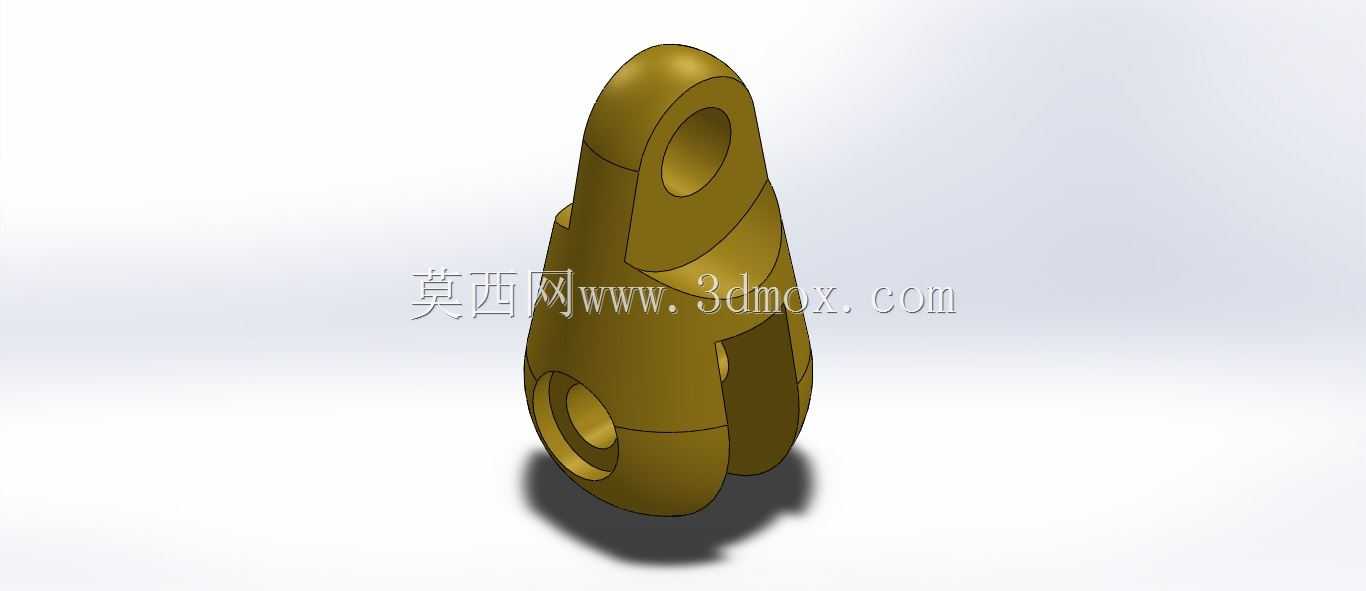

　　这类异形铰接承重连接构件，多应用在需要多自由度铰接传力的吊装、牵拉、重载连接场景中，比如船舶系泊配套的牵拉节点、重型工程机械的动臂连接副、特种吊装作业的末端吊点，核心作用是在两个存在相对摆动角度的受力部件之间传递拉、压载荷，同时允许连接端在一定角度范围内自由偏转，避免刚性连接在载荷偏移、部件相对位移时产生的附加弯矩，保护配套的销轴、连接基座不会因为偏载出现应力集中断裂。从结构设计逻辑来看，整体采用一体化锻压成型的主体结构，没有额外的拼接焊缝，避免了焊接缺陷带来的应力集中风险，主体外形顺着主受力路径做流线型过渡，没有直角突变的截面，所有受力转折处都做了大圆角平滑处理，能让载荷传递时的应力流线沿着构件外形均匀分布，

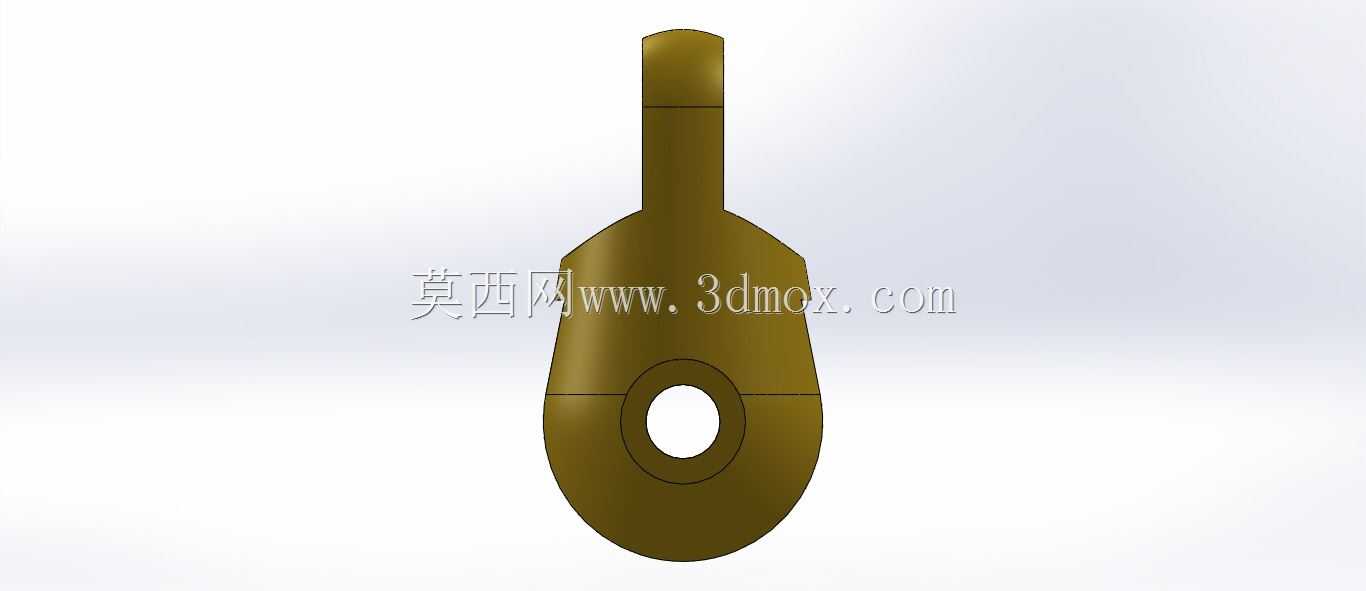

　　不会在局部出现应力峰值。构件上下两端分别设置了同轴度经过严格校准的销轴安装孔，上端孔用于和上部牵拉或者吊装的基座连接，下端的分叉式双孔结构用于和下部被连接的部件铰接，这种单耳对双耳的铰接形式，既保证了连接的横向稳定性，不会出现侧向窜动，又能让铰接副在摆动平面内拥有足够的转动自由度，销轴孔的内壁设计了均匀的接触承压面，安装时可以配套铜套或者自润滑轴承，降低铰接转动时的磨损，延长构件的维护周期。在安装边界上，这类构件的整体轮廓完全围绕铰接摆动的包络范围设计，没有多余的外凸结构，当连接端绕销轴做最大角度摆动时，构件自身不会和周边的安装基座、相邻部件产生运动干涉，主体的截面尺寸是按照额定承载下的拉压应力、弯曲应力复合计算得出，

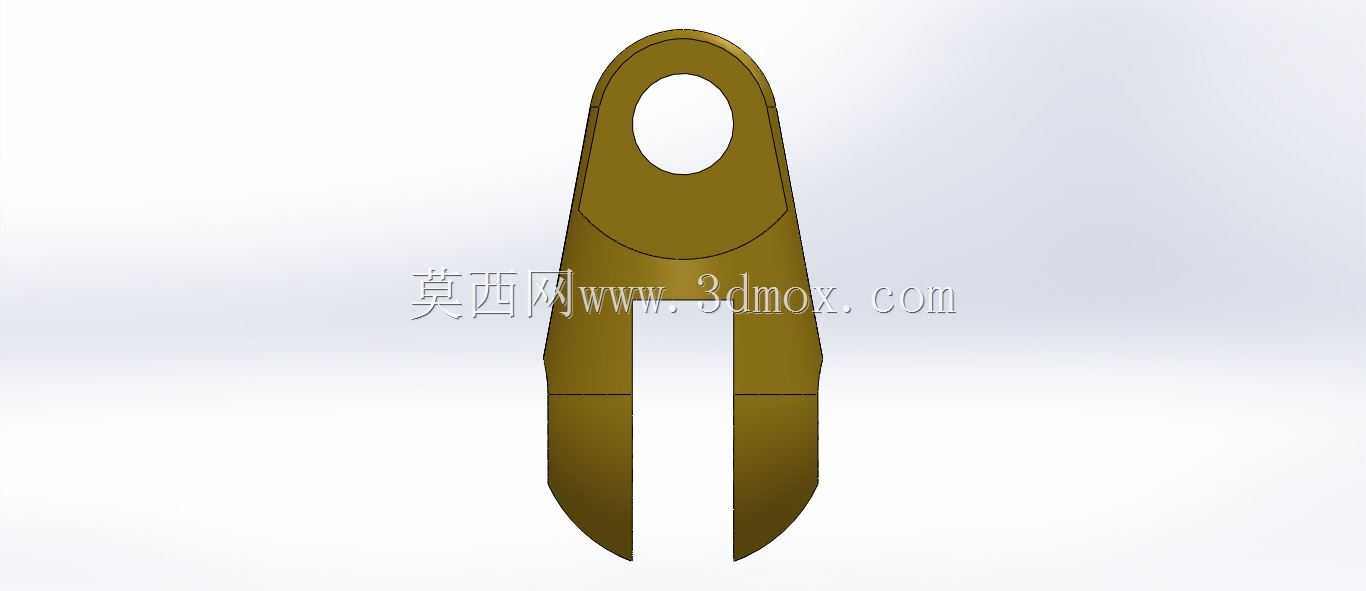

　　在保证足够安全系数的前提下，尽可能去除非受力区域的多余材料，既控制了构件自身重量，又不会削弱核心受力区域的结构强度。在实际工况适配中，这类铰接件需要承受动态交变载荷，所以外形上的所有过渡曲面都做了圆滑处理，避免缺口效应带来的疲劳裂纹萌生，下端的分叉结构两个支脚的厚度对称分布，保证销轴安装后两侧的受力均匀，不会出现单侧支脚过载的情况，上端的单耳厚度和下端双耳的总承压厚度匹配，保证铰接副的接触面压在材料允许的范围内，不会因为局部压应力过大出现塑性变形。从建模逻辑上，这类构件的曲面构建完全遵循受力路径的走向，先确定上下两个铰接孔的中心距、孔径尺寸、最大摆动角度对应的轮廓边界，再通过放样曲面构建主体的过渡外形，之后对所有棱边做倒圆角处理，

　　最后校验整体的质量属性、不同载荷工况下的应力分布，确保结构在额定载荷下的变形量在允许范围内，铰接转动时的运动间隙足够，不会出现卡滞。这类构件在实际使用中，不需要额外的附属固定结构，只需要通过对应规格的销轴完成两端连接即可，安装时需要保证上下销轴的平行度，避免铰接转动时出现别劲的情况，日常维护只需要定期检查销轴孔的磨损量、主体表面是否出现裂纹，就能保证长期使用的可靠性，相比普通的直杆式吊耳，这种异形流线型的铰接结构能适配更大角度的相对偏转，在有角度偏移的牵拉、吊装场景中，能大幅降低连接部位的故障概率，适合在重载、存在动态摆动的作业环境中作为核心传力连接件使用。
