单耳铰接式传动杠杆结构设计

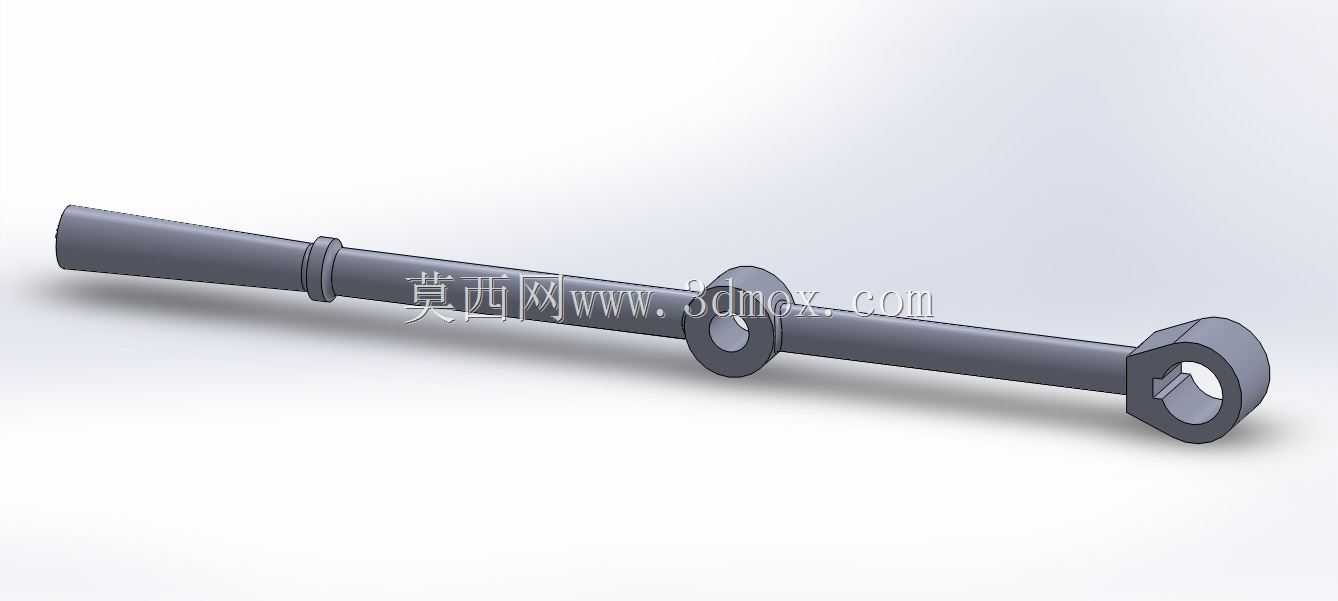

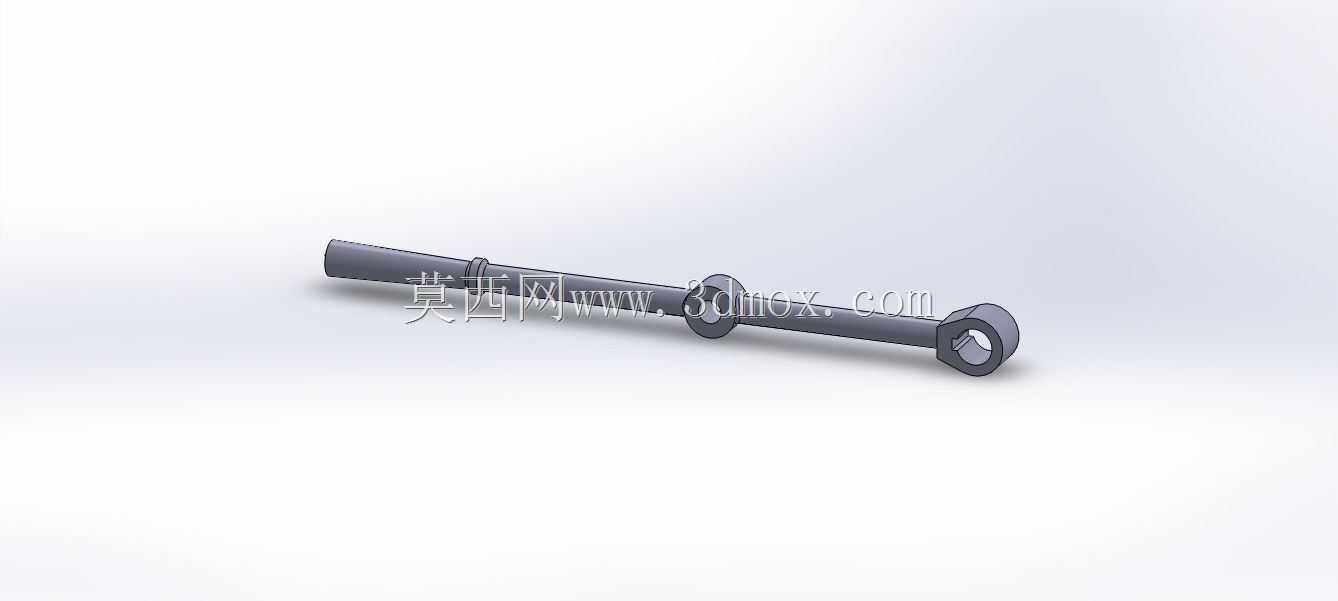

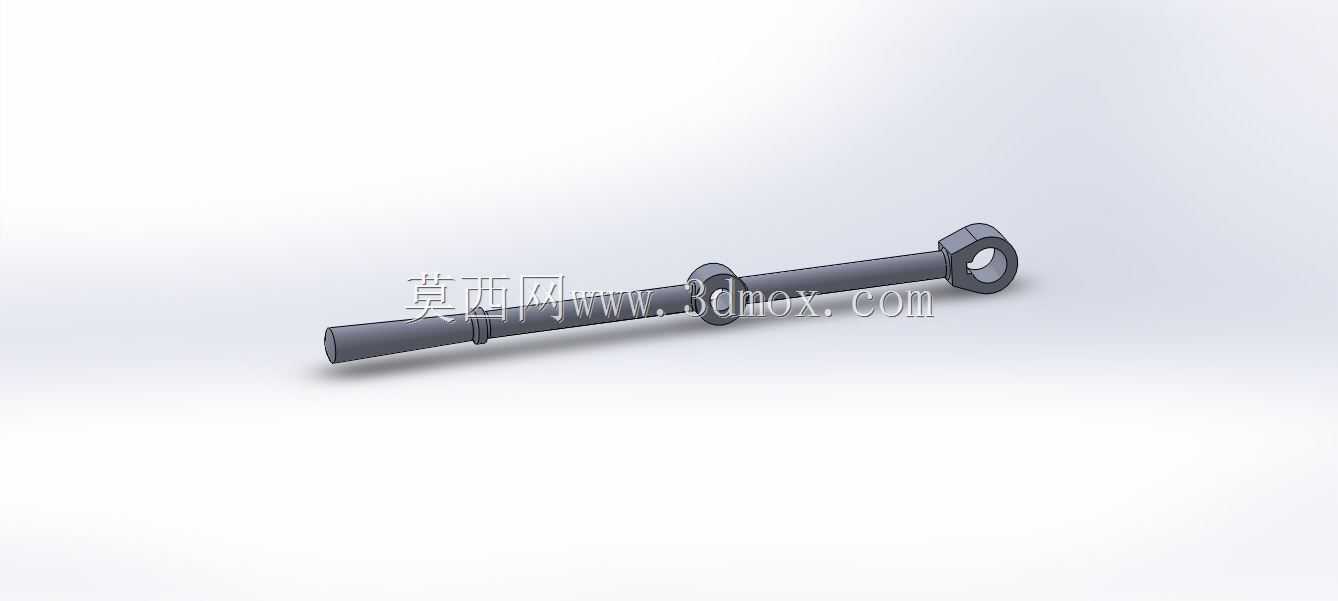

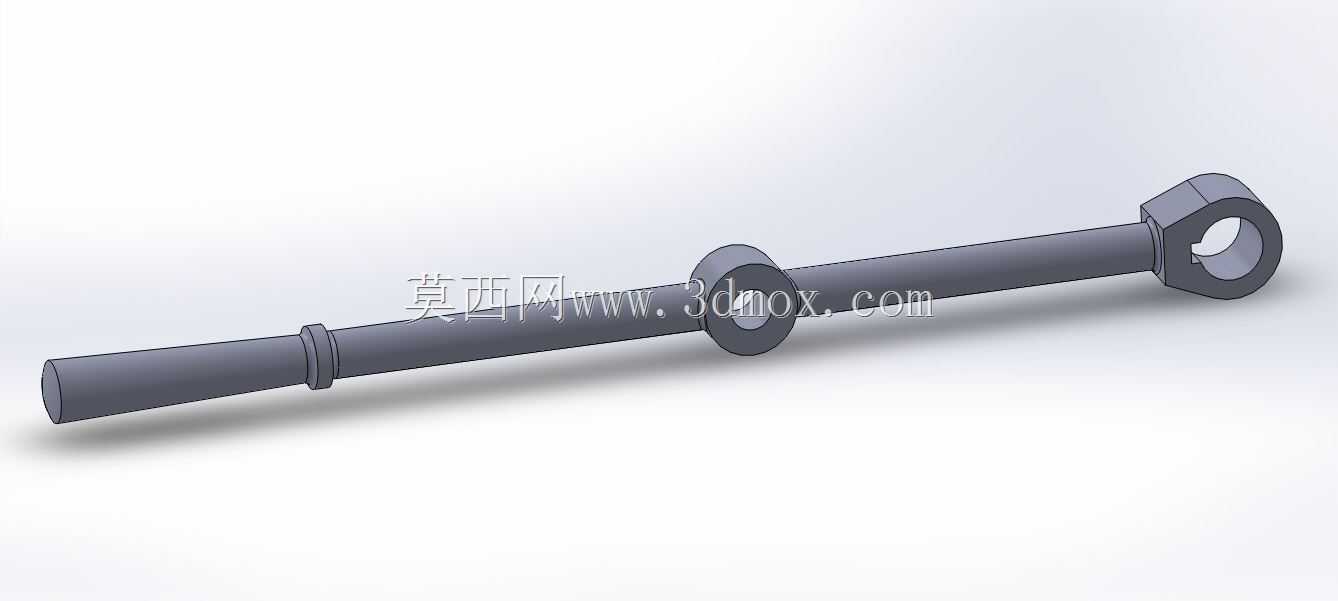

　　这类带单耳铰接端的长杆杠杆，在手动操作机构、小型传动连杆系统里应用十分广泛，从工装夹具的压紧驱动、小型设备的档位切换拨杆，到流体阀门的手动启闭执行端，都能见到同结构原理的构件身影。不同于等截面直杆类的传力件，这个杠杆在杆身中段设置了环形限位凸台，这个结构并非随意添加——在实际装配场景里，凸台两侧分别对应复位弹簧的定位端面、以及杆身滑动穿过的支撑衬套端面，既可以给复位动作提供弹簧座支撑，又能限制杆身的轴向窜动行程，避免操作过程中杆体从支撑孔位脱出，同时还能在杆身做往复摆动或者轴向滑动的时候，给衬套提供明确的行程止点，减少多余位移带来的机构卡滞。

　　从结构设计逻辑来看，端部的单耳铰接孔是整个构件的核心受力连接位，孔位做了加厚的环形翻边处理，相比直接在杆端铣扁钻孔的结构，这种加厚设计能大幅提升铰接位置的抗剪切、抗挤压能力，毕竟杠杆工作时，铰接孔要传递整个杆身的操作力矩，反复摆动过程中孔壁会和连接销轴产生持续的接触摩擦，加厚的孔壁不仅能提升接触面积降低接触面压，还能预留足够的磨损余量，延长构件的整体使用寿命。杆身从铰接端往操作端做了渐进式的直径收窄，这种变截面设计不是为了减重这么简单，靠近铰接端的位置是力矩传递的核心受力段，更大的杆径可以提升抗弯截面模量，避免大力矩输入时杆身出现弯曲变形，而往操作端逐渐收窄直径，一方面可以适配操作端的手持或者外接操作套的安装尺寸，另一方面也能在保证整体刚度的前提下，减少不必要的材料占用，同时降低杆身自身重量带来的操作阻力。

　　在安装边界层面，这类杠杆的安装需要匹配三个核心配合尺寸：首先是端部铰接孔的孔径与孔位厚度，需要对应选配同直径的圆柱销轴，装配时要保证销轴和孔位的间隙配合公差在H8/f7区间，既保证摆动灵活，又不会因为间隙过大产生晃动冲击；其次是杆身中段凸台的外径与凸台到铰接端的距离，这个尺寸直接决定了支撑衬套的安装位置、以及复位弹簧的可压缩行程，设计支撑座的时候，衬套的内孔要和杆身滑动段做间隙配合，衬套端面到铰接点的距离要和凸台位置匹配，保证杠杆摆动到极限位置时，凸台刚好贴合衬套端面实现硬限位；最后是杆身末端的直径与长度，这个位置如果是外接操作手柄套，需要匹配手柄套的内孔尺寸，如果是作为动力输出端连接其他传动件，还要在末端设计对应的卡槽或者螺纹连接位，保证动力传递的可靠性。

　　实际工况下，这类杠杆承受的载荷多为周期性的交变载荷，反复摆动过程中，铰接孔位置、杆身凸台的过渡圆角位置是应力集中的高发区域，所以在建模设计的时候，所有的截面变化位置都做了圆角过渡处理，避免直角台阶带来的应力集中，降低长期使用过程中出现疲劳断裂的风险。杆身的直线度公差需要控制在全长的千分之二以内，不然在穿过支撑衬套做往复动作的时候，会出现卡滞、别劲的问题，影响操作手感。另外铰接孔的轴线需要和杆身轴线保持垂直，垂直度公差要控制在0.1mm以内，否则装配后杠杆摆动时会出现侧向偏移，不仅会加剧铰接销轴的偏磨，还会导致整个操作机构的动作行程出现偏差，无法精准触发对应的执行动作。

　　不同于复杂的多连杆组合构件，这种单杠杆结构的可靠性更高，维护成本更低，在很多不需要复杂传动比的手动操作场景里，这种结构的实用性远高于复杂的齿轮或者凸轮传动机构。设计的时候不需要刻意追求轻量化，核心要保证的是受力段的刚度、铰接位置的耐磨性能、以及各个配合尺寸的公差匹配，毕竟这类构件往往是设备操作端的直接执行件，操作的顺畅度、动作的可靠性直接影响操作人员的使用体验，哪怕是杆身表面的粗糙度，也会影响滑动配合段的动作流畅度，所以滑动配合的杆段表面粗糙度要控制在Ra1.6以下，减少和衬套之间的摩擦阻力。
