单曲轴机械传动构件三维结构设计

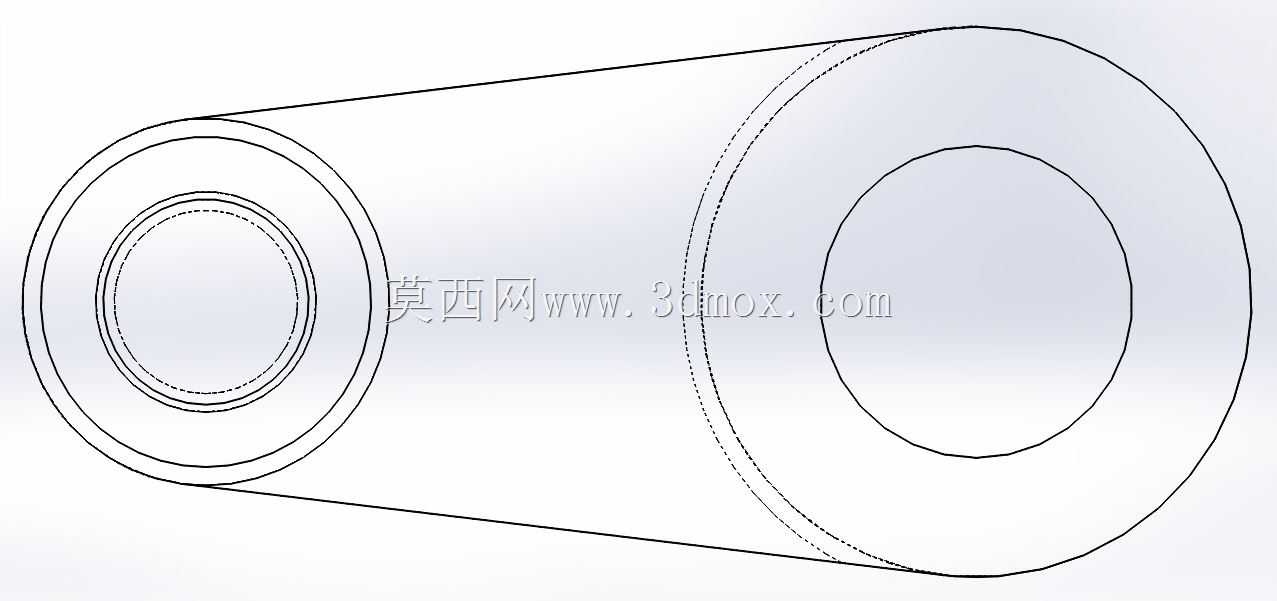

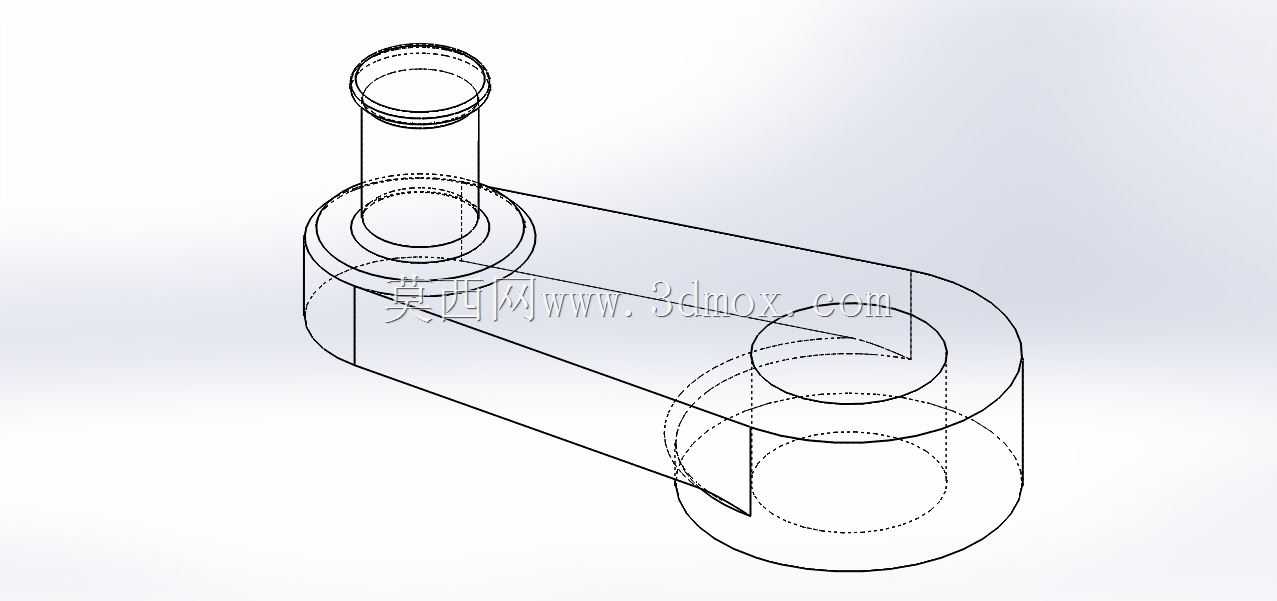

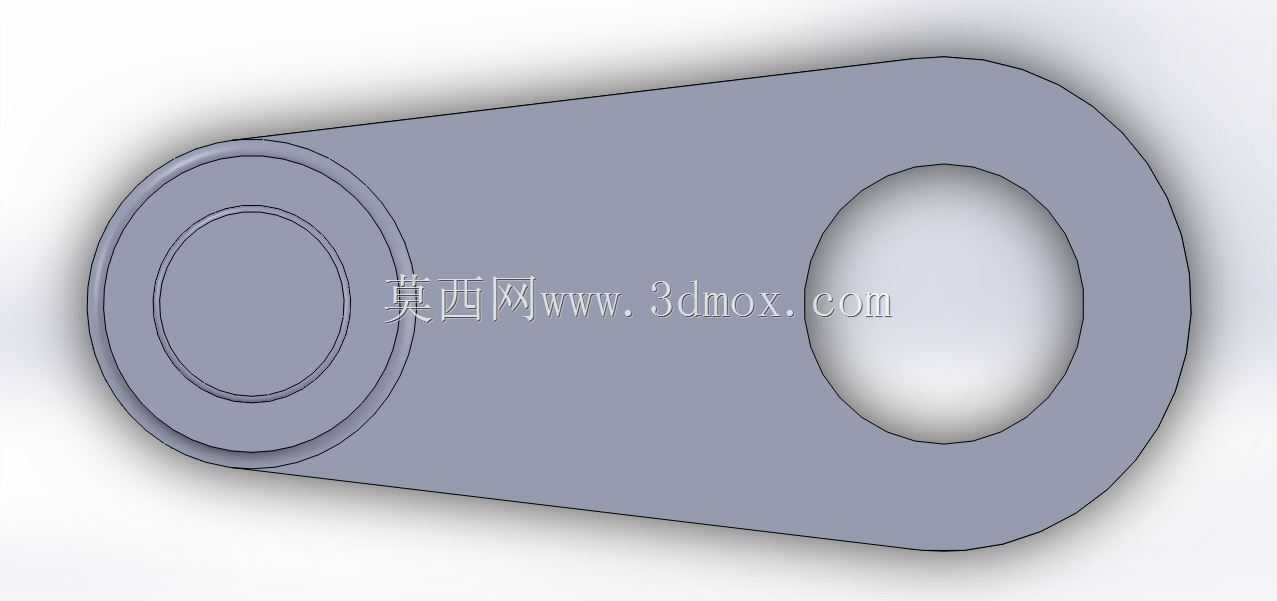

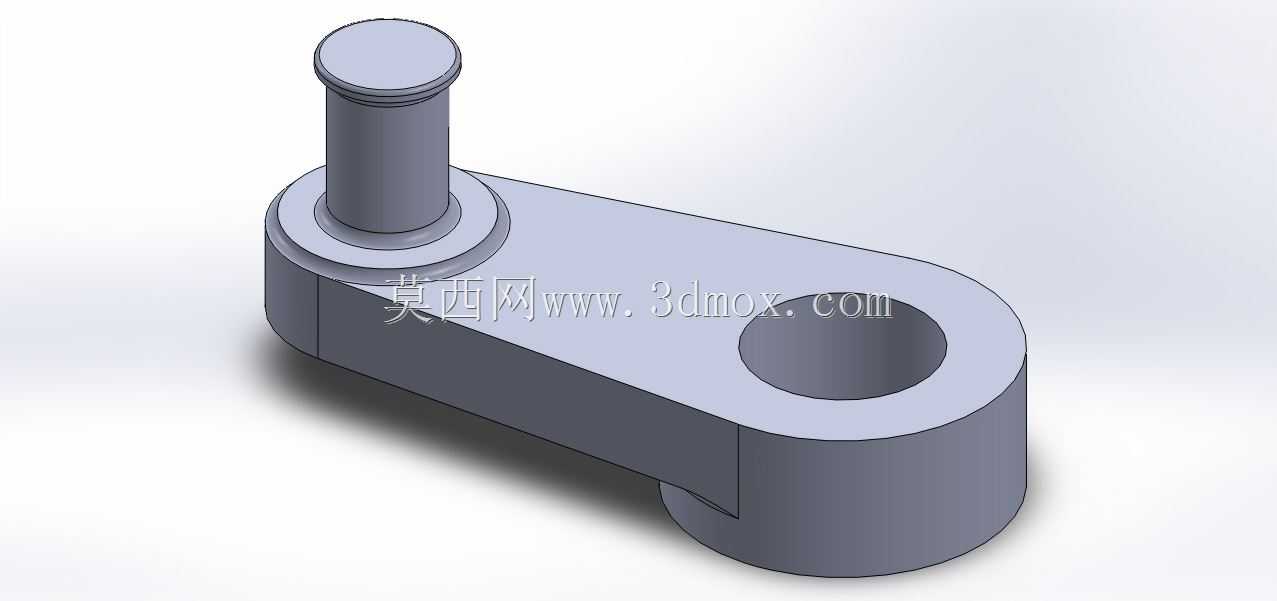

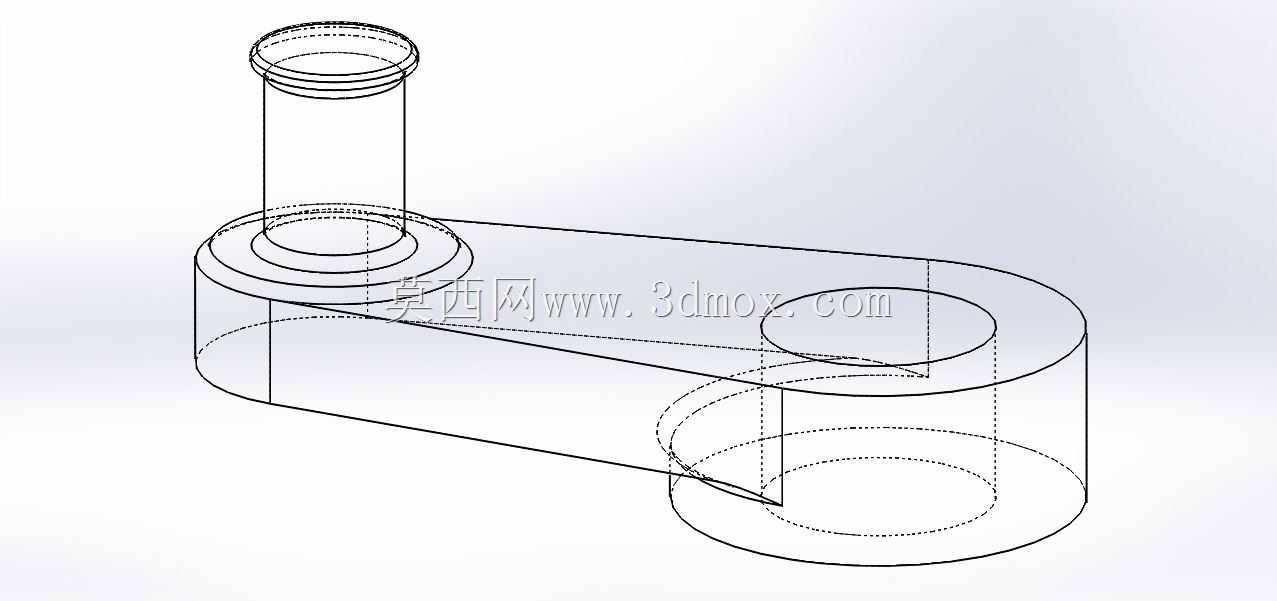

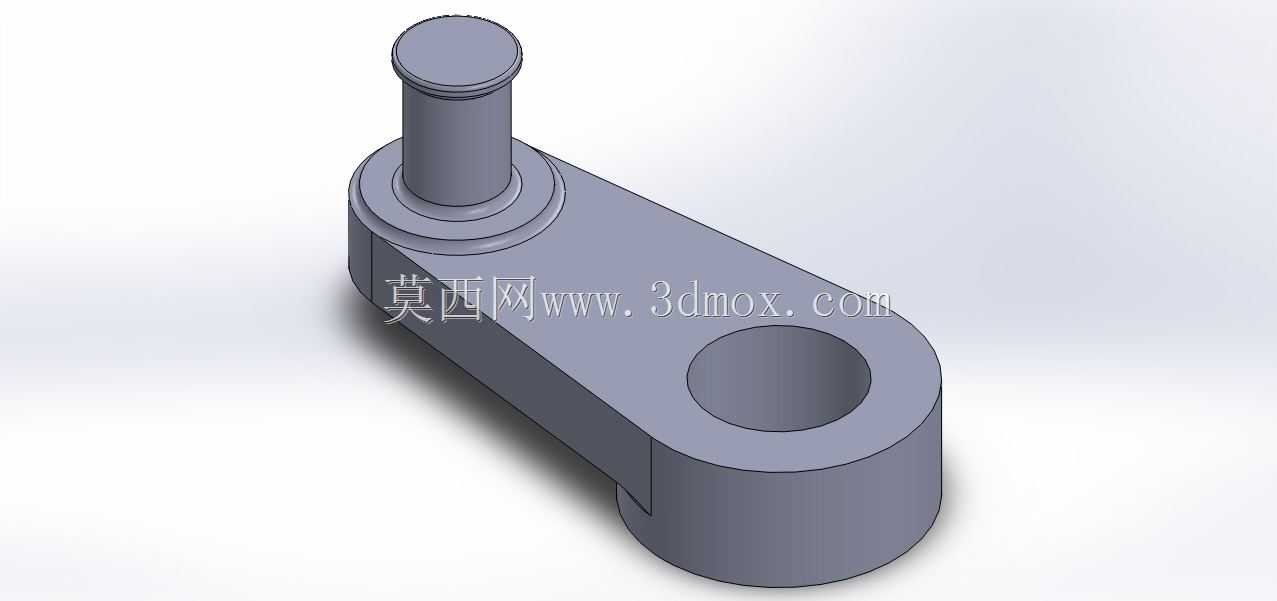

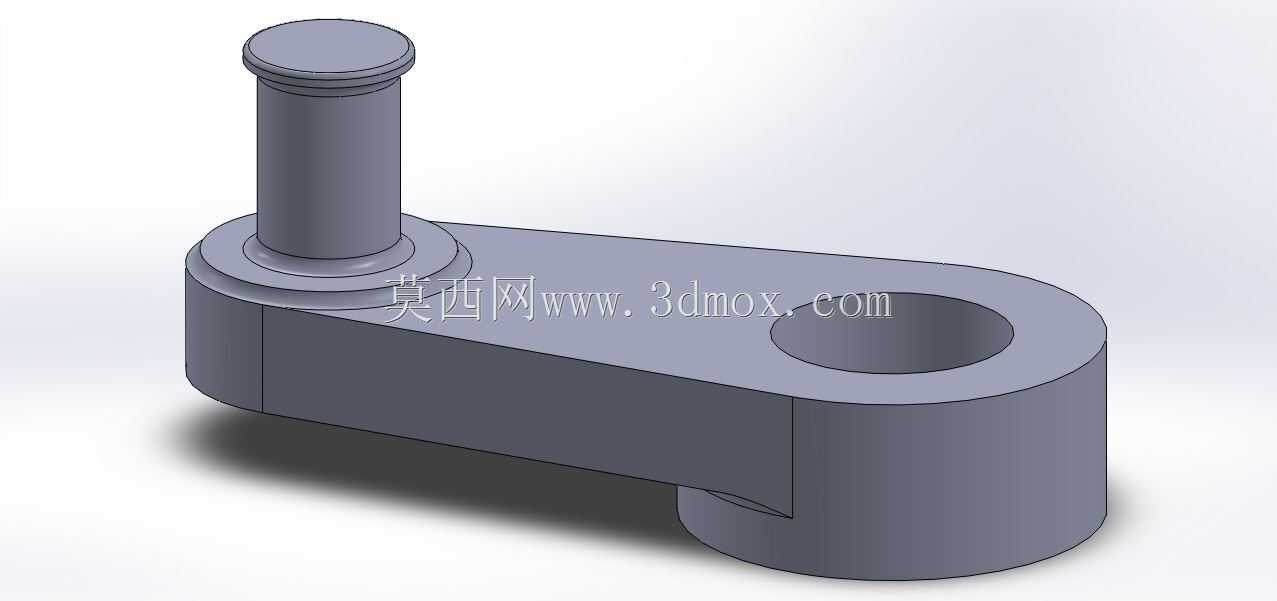

　　在小型往复式动力转换机构、轻工自动化输送线的间歇驱动单元、台式压力加工设备的曲柄滑块模组里，这类单曲轴构件是把旋转运动转化为直线往复动作的核心传力零件，区别于多拐多缸发动机用的复杂曲轴，这类单偏心结构的曲轴更适配小载荷、单工位的往复动作场景，常见于小型冲压工装、家用缝纫设备驱动端、农用小型脱粒机的动力输出端、实验室小型往复试验台的传动核心位置。从结构设计逻辑来看，该构件采用一体式锻造基体加工思路，主体为偏心距固定的长臂结构，一端为大直径安装基准孔，用于和设备机架上的固定转轴配合，承担整个构件的旋转支撑定位，孔内壁设计有较高的尺寸精度与粗糙度要求，装配时需配合铜套或滚针轴承使用，降低长期旋转过程中的磨损量，

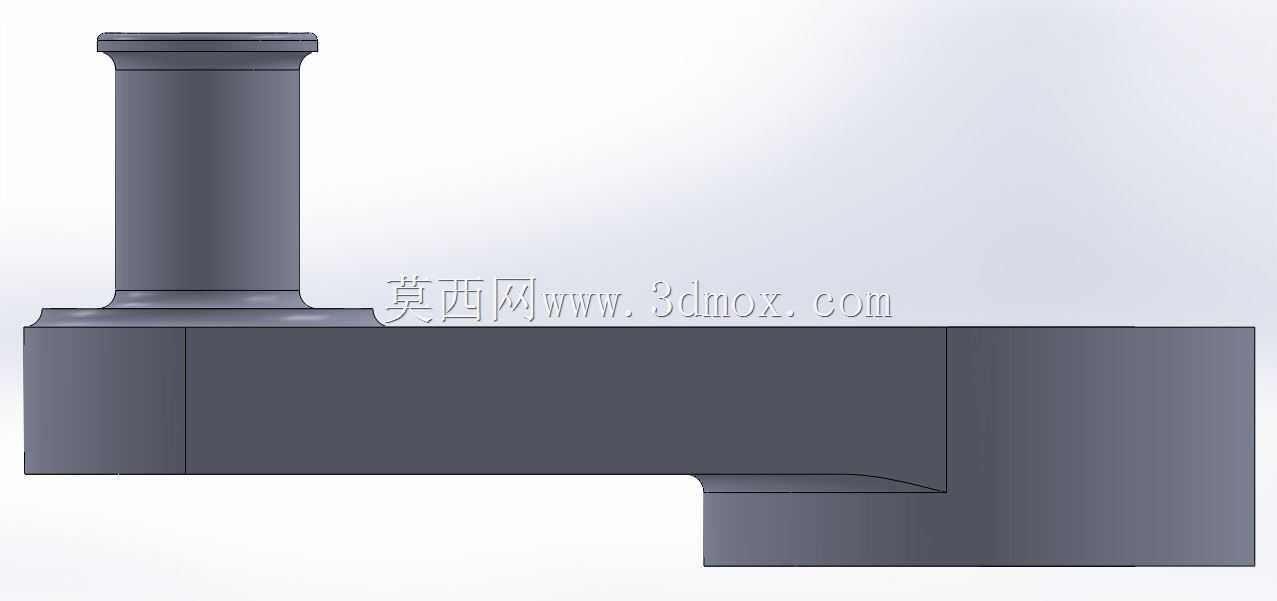

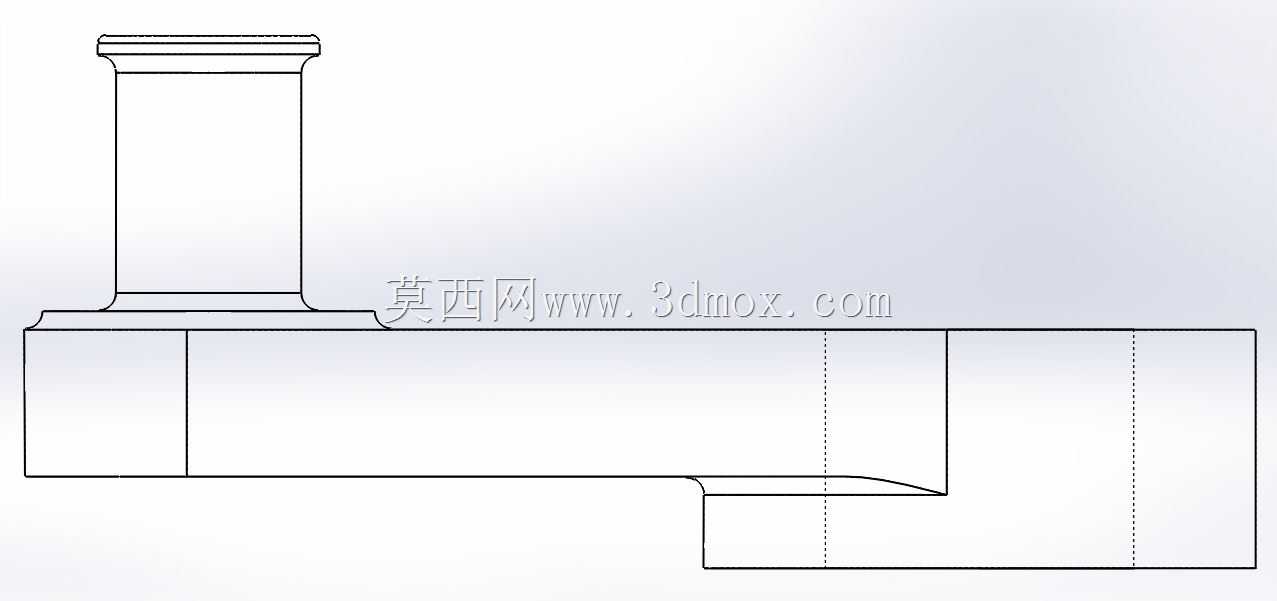

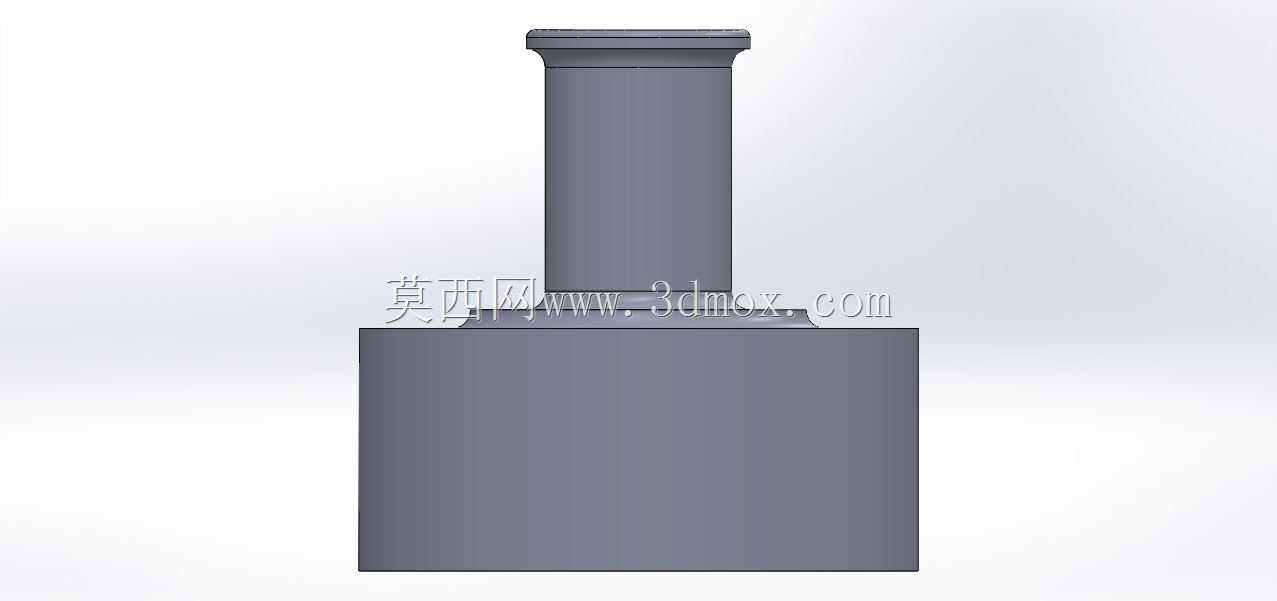

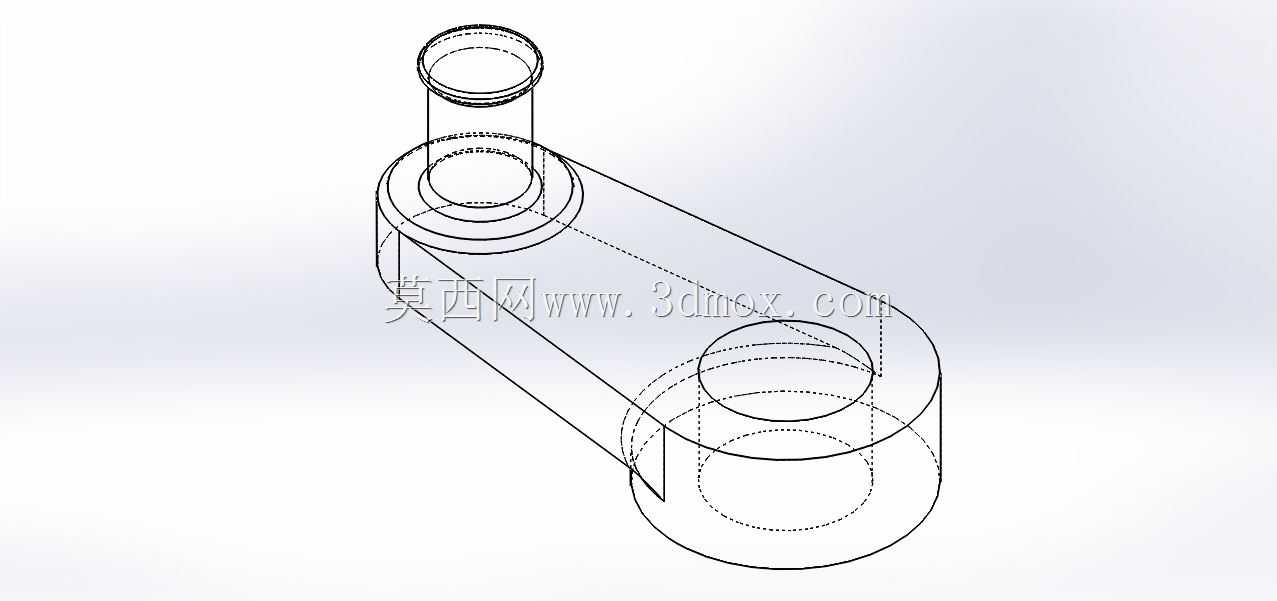

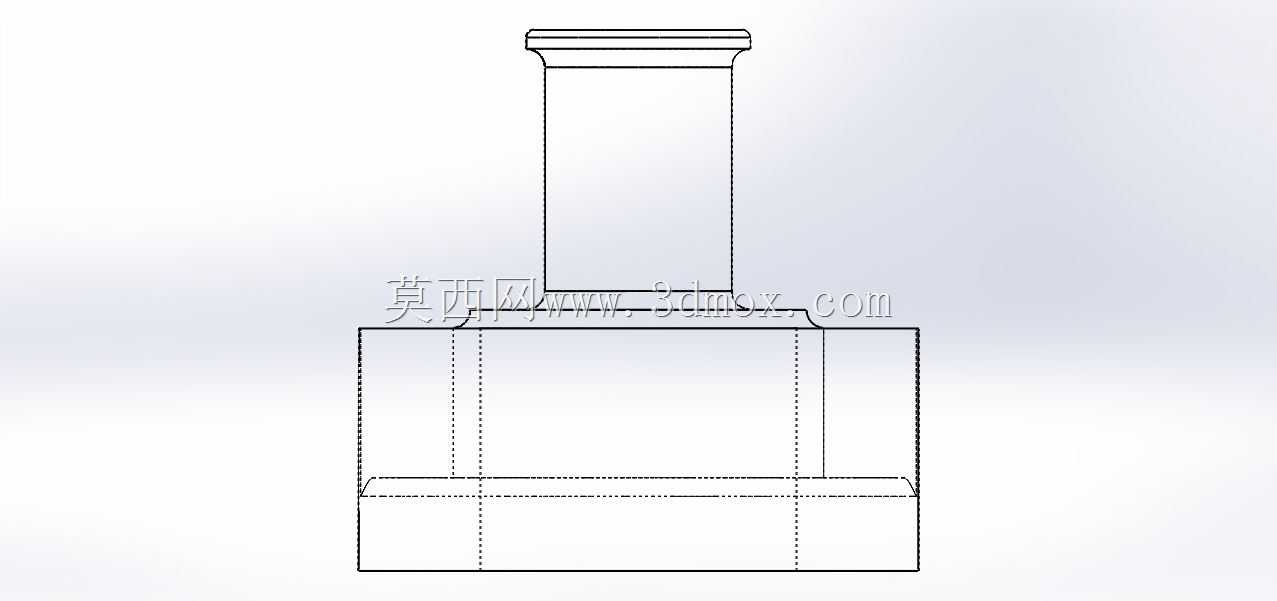

　　孔端的加厚凸台结构是为了提升配合面的接触刚度，避免传动过程中出现支撑端的应力变形。长臂另一端的偏心圆柱轴颈，是动力输出的直接作用端，轴颈顶部设计有环形卡槽，用于装配轴用挡圈，限制配套连杆的轴向窜动量，轴颈与长臂的过渡位置采用大圆角平滑过渡，这一设计细节是为了规避应力集中问题——在往复传力过程中，偏心轴颈与臂身的连接位置是交变应力最集中的区域，直角过渡极易在长期交变载荷下产生疲劳裂纹，大圆角过渡可将局部应力峰值降低40%以上，大幅提升零件的疲劳使用寿命。从安装边界尺寸来看，大端安装孔的孔径与机架支撑轴的配合采用基孔制过渡配合，保证旋转过程中无径向窜动同时不会出现卡滞，偏心轴颈的直径与配套连杆的铜套内径采用间隙配合，

　　预留合理的润滑油脂存储间隙，臂身的厚度方向尺寸经过载荷校核，在额定1.2倍冲击载荷下不会出现弯曲变形，整个构件的旋转偏心距决定了配套滑块的往复行程，选型时需根据目标设备的行程需求匹配对应偏心距的规格，不可随意替代。实际装配过程中，需先将大端孔的轴承压装到位，再将连杆组件套入偏心轴颈，卡入轴用挡圈完成轴向限位，最后将整个组件装入机架支撑位，手动盘车检查旋转过程中是否存在卡滞、干涉点，确认臂身旋转全周范围内与周边机架、护罩的安全间隙不小于3mm，避免运行过程中出现碰撞磨损。这类单曲轴构件的加工通常采用45号钢调质处理，基体硬度控制在HB220-250区间，兼顾韧性与耐磨性，轴颈与安装孔表面做高频淬火处理，硬度达到HRC45-50，

　　提升配合面的耐磨性能，对于有轻量化需求的特殊场景，也可采用高强度铝合金锻造后做硬质阳极氧化处理，但仅适用于载荷更小的轻载传动场景，不可用于冲压类冲击载荷工况。在日常设备维护中，需定期检查偏心轴颈与安装孔的配合间隙，当间隙超过设计允许值的2倍时需及时更换衬套或曲轴构件，避免因间隙过大导致传动冲击加剧，损坏周边关联部件，同时需定期通过轴颈位置的预留油孔加注润滑脂，降低配合面的干摩擦损耗。
