带安装孔位轮辐式法兰连接结构件

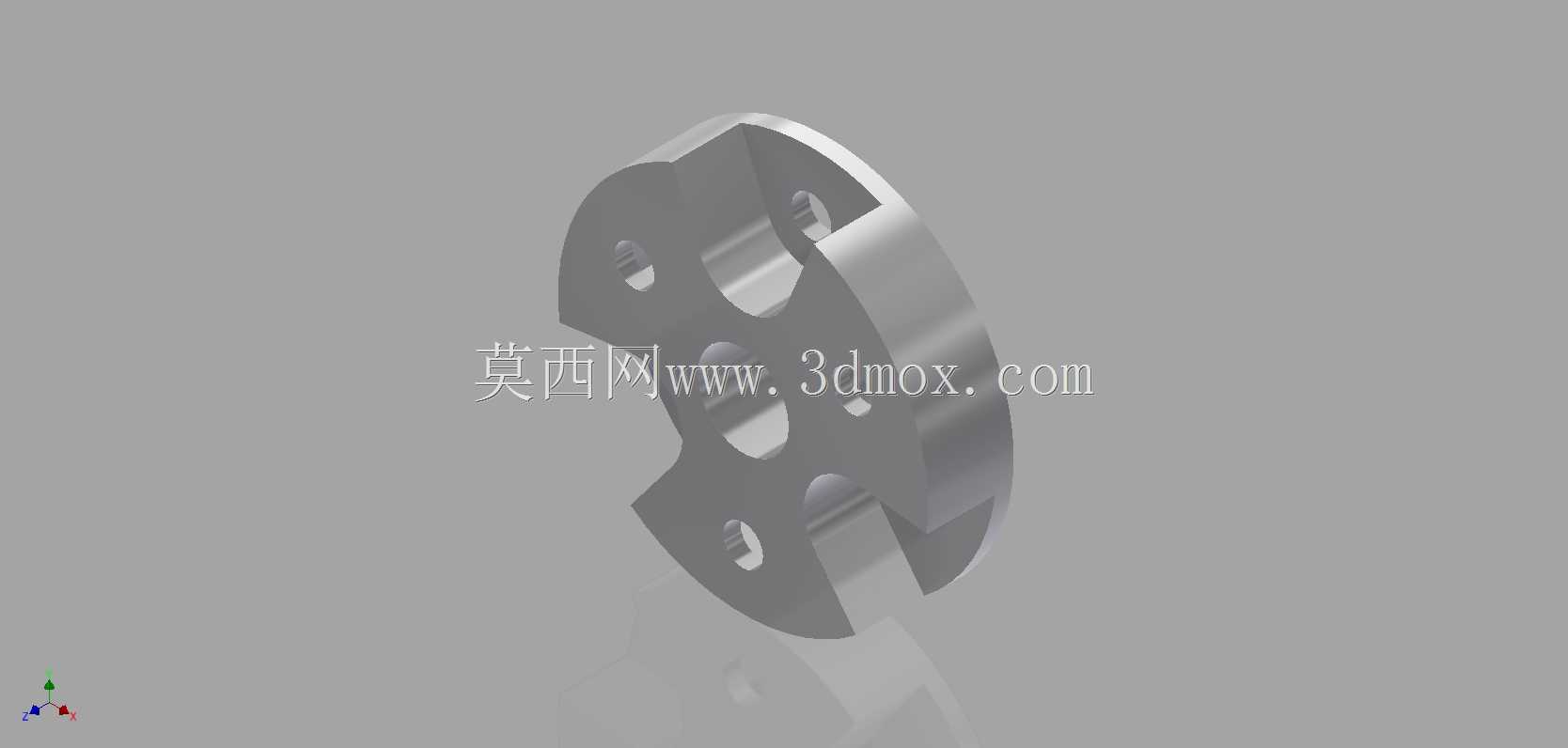

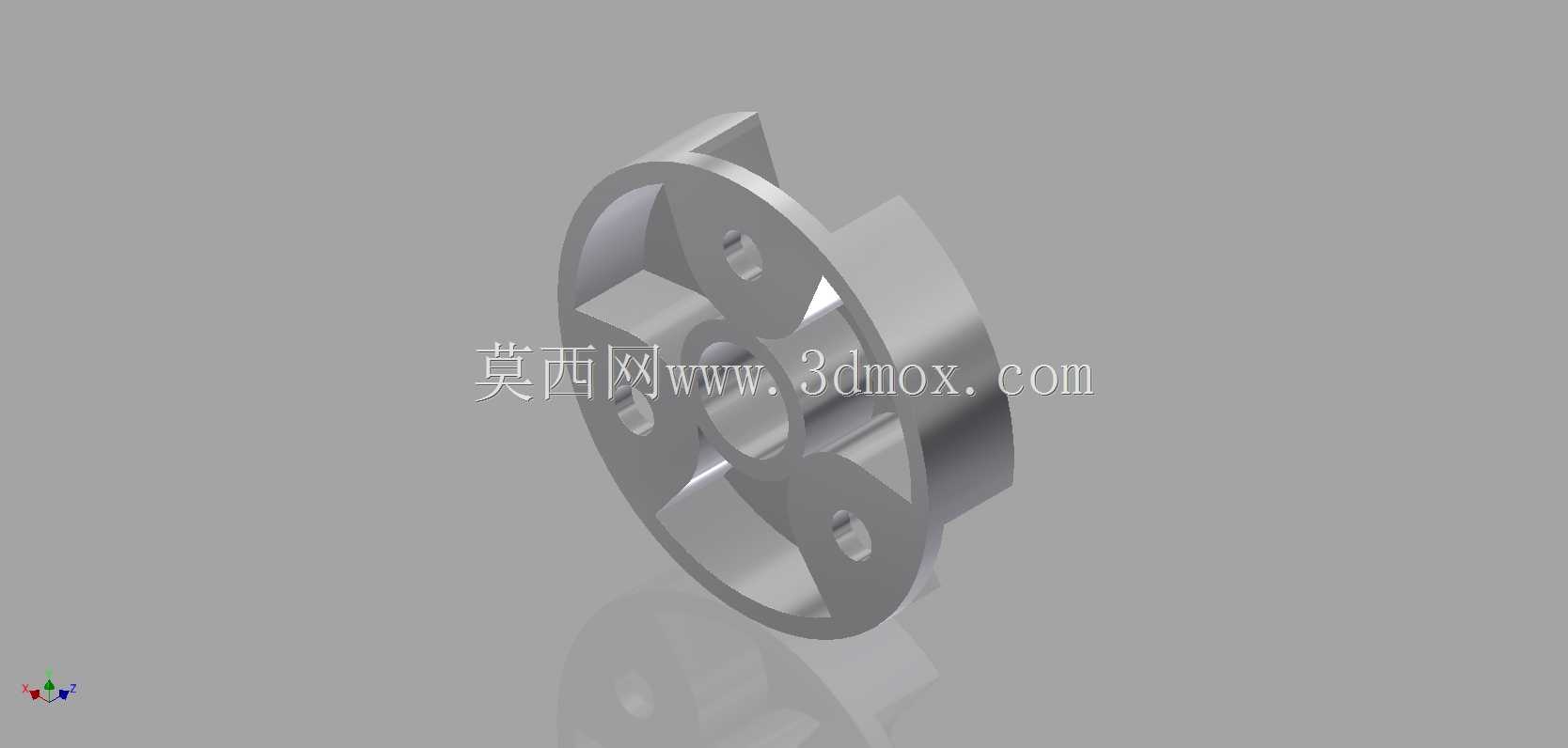

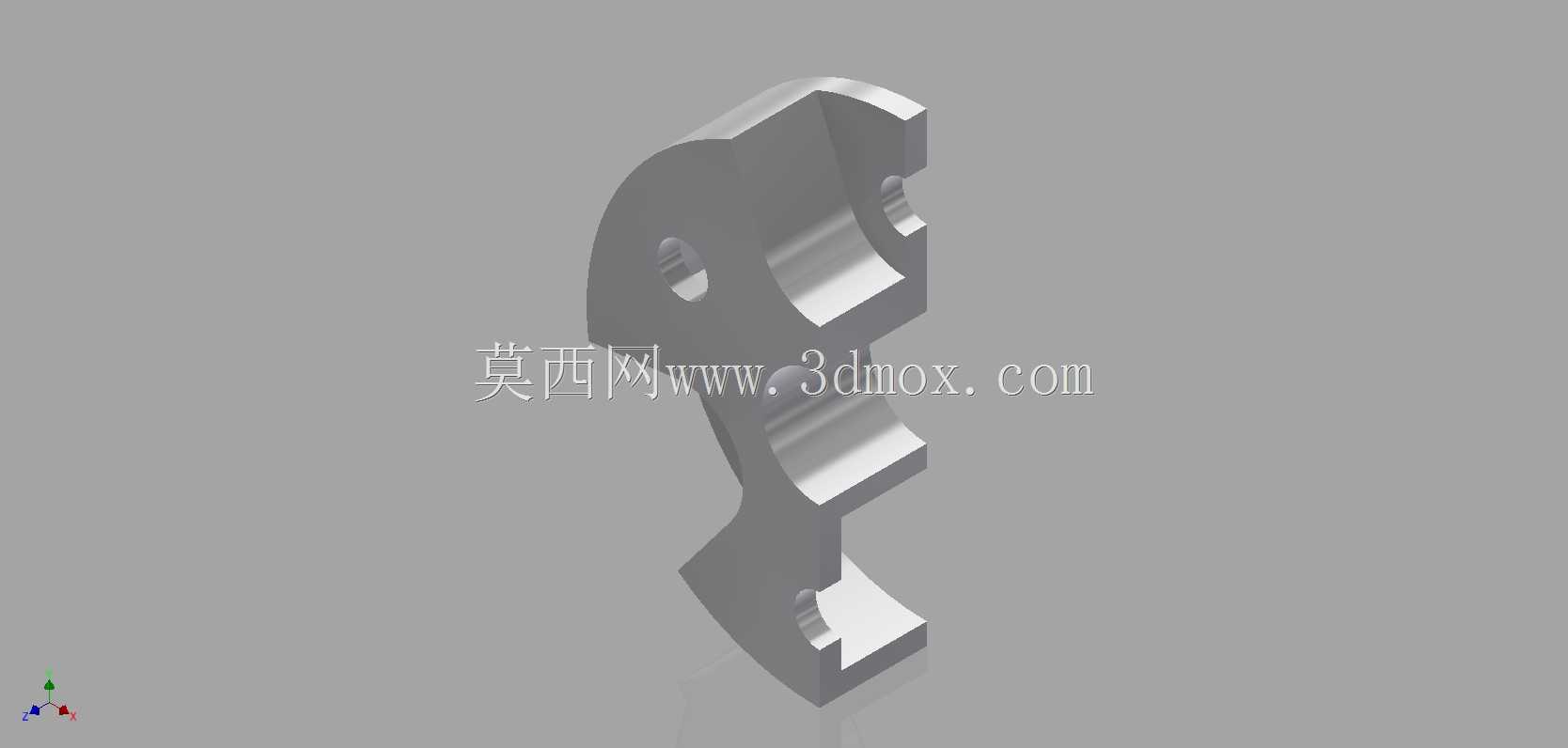

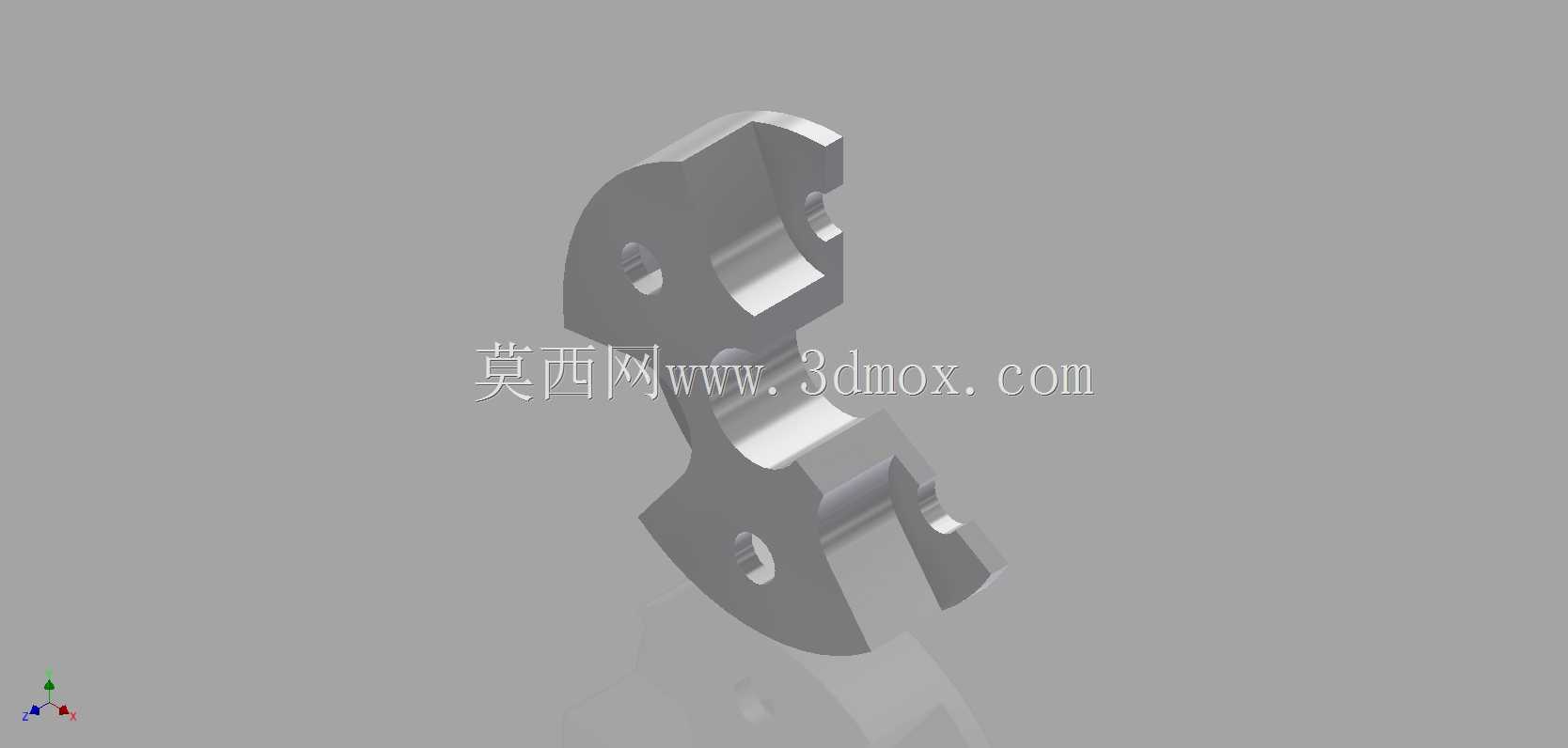

　　该轮辐式法兰连接结构件，主要应用于中小型动力传输系统的轴端连接场景，常见于轻工输送设备、小型风机机组、台式加工设备的主轴与外接负载的衔接部位，承担扭矩传递、轴向定位、部件对接的核心作用，可替代传统整体式联轴器的法兰端结构，在需要频繁拆装维护的传动节点上适配性更强。从结构设计逻辑来看，该零件采用中心通孔加周向轮辐的布局，中心通孔为轴穿装定位区域，孔壁预留的公差带可适配过渡配合的安装要求，保证与传动轴的同轴度，避免运转过程中出现偏心抖动；周向均匀分布的四个带沉台的安装孔，用于穿装紧固螺栓，沉台结构可容纳螺栓头部，避免螺栓突出零件端面干涉外接部件的安装平面，同时孔位的分度精度控制在±0.05mm范围内，

　　保证对接时螺栓可顺利穿入配对法兰的对应孔位，减少现场安装的修配工作量。轮辐之间的镂空区域并非单纯为了减重，在实际运转过程中，该区域可形成空气对流通道，当零件随轴高速旋转时，气流可穿过镂空区域带走相邻轴承座端面积聚的热量，降低传动节点的工作温度，延长润滑脂的使用寿命；同时镂空结构可减少零件整体的转动惯量，在设备启动、急停的动态工况下，降低对传动轴的冲击载荷，尤其适配频繁正反转的传动场景。零件的轴向安装边界分为三个阶梯面，靠近轮辐后侧的圆柱凸台为定位止口，止口外径与配对部件的内孔采用小间隙配合，安装时可直接嵌入配对部件的定位槽内，无需额外调整同轴度即可完成初步定位，大幅缩减装配调校时间；前端的轮辐端面为安装贴合面，平面度要求控制在0.

　　02mm以内，保证与对接部件贴合紧密，避免运转过程中出现连接松动、接触面压损的问题。从受力特性来看，该零件的轮辐截面采用等强度设计，靠近中心轮毂处的截面厚度更大，向外侧轮缘处逐渐平滑过渡，可均匀传递扭矩过程中产生的剪切应力，避免应力集中导致的轮辐断裂问题；零件边缘均做了R1.5的圆角过渡处理，消除加工过程中产生的毛刺与应力集中点，同时避免安装过程中锐边划伤操作人员。在实际选型适配时，需注意中心通孔的直径需与待连接的传动轴轴径匹配，止口的外径尺寸需与对接部件的定位内孔尺寸一致，周向安装孔的分度圆直径需与配对法兰的孔位分度圆重合，同时需核算零件的额定传递扭矩是否满足设备的最大负载要求，避免小尺寸零件过载使用。该结构件相比传统实心法兰盘，

　　重量降低约40%，转动惯量减小35%左右，在对设备重量、动态响应有要求的场景下优势明显，同时镂空结构也便于日常巡检时观察内部轴端的密封件、锁紧螺母的状态，无需拆解整个连接结构即可完成常规检查工作。零件的材质适配范围较广，常规工况下可采用45号钢调质处理，表面做发黑防锈处理；在有耐腐蚀要求的场景下可采用304不锈钢加工，在对重量有严格要求的设备上也可采用高强度铝合金一体铣削成型，不同材质的零件仅需调整对应部位的壁厚参数即可满足强度要求，结构本身的通用性较强。
