带方形安装底座的铰接支撑连接构件

　　这类带方形安装底座的铰接支撑连接构件，在工业设备的铰接传动、载荷支撑场景中应用十分广泛，常见于需要实现小角度摆动、载荷传递的工位，比如轻工生产线的摆臂支撑、小型工装夹具的铰接支点、非标设备的活动连接部位，能够在固定端与活动端之间建立稳定的铰接约束，同时承担径向与轴向的复合载荷，避免连接部位出现应力集中导致的结构失效。从实际使用场景来看，这类构件通常作为设备活动部件的固定基座端，上端的铰接孔用于穿装销轴，与摆臂、连杆类活动部件形成转动副，下端的方形底座通过螺栓与设备机架、安装平台紧固，为整个铰接副提供稳定的支撑基础，在设备运行过程中，需要持续承受活动端传递来的交变载荷，包括摆臂启停时的冲击载荷、负载运行时的静载荷，以及长期往复摆动带来的磨损作用，因此结构设计上需要兼顾强度、刚度与铰接部位的耐磨性能。

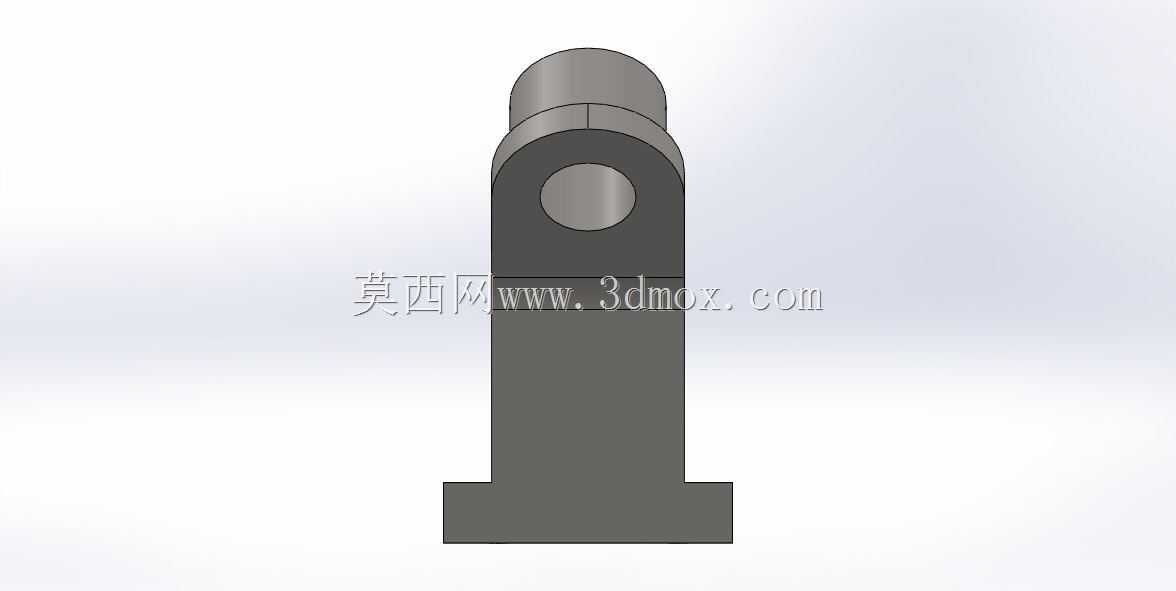

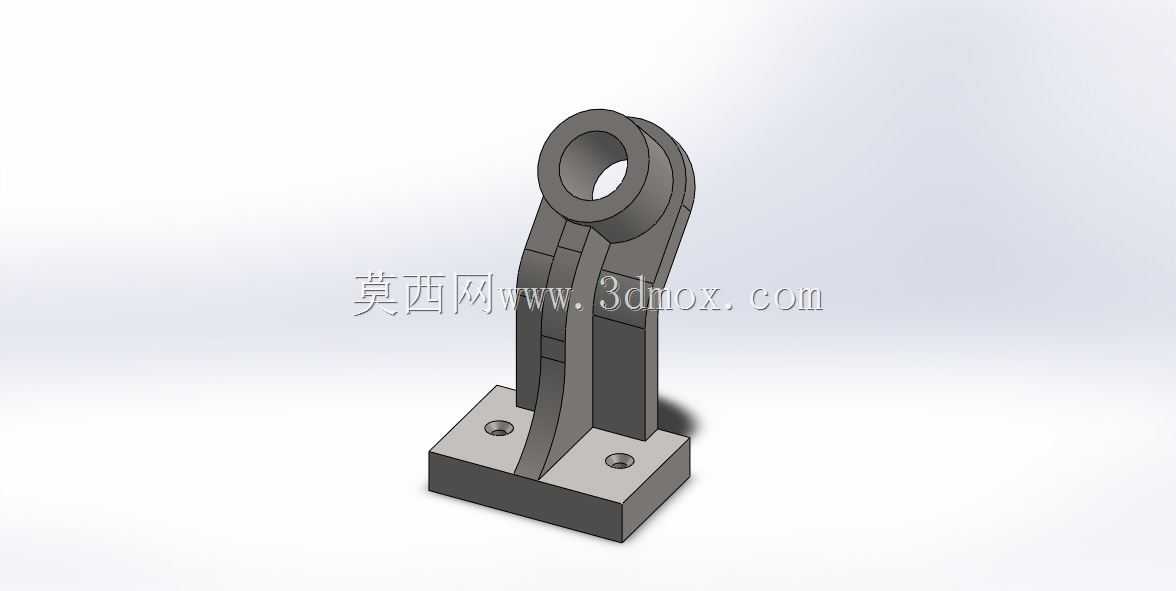

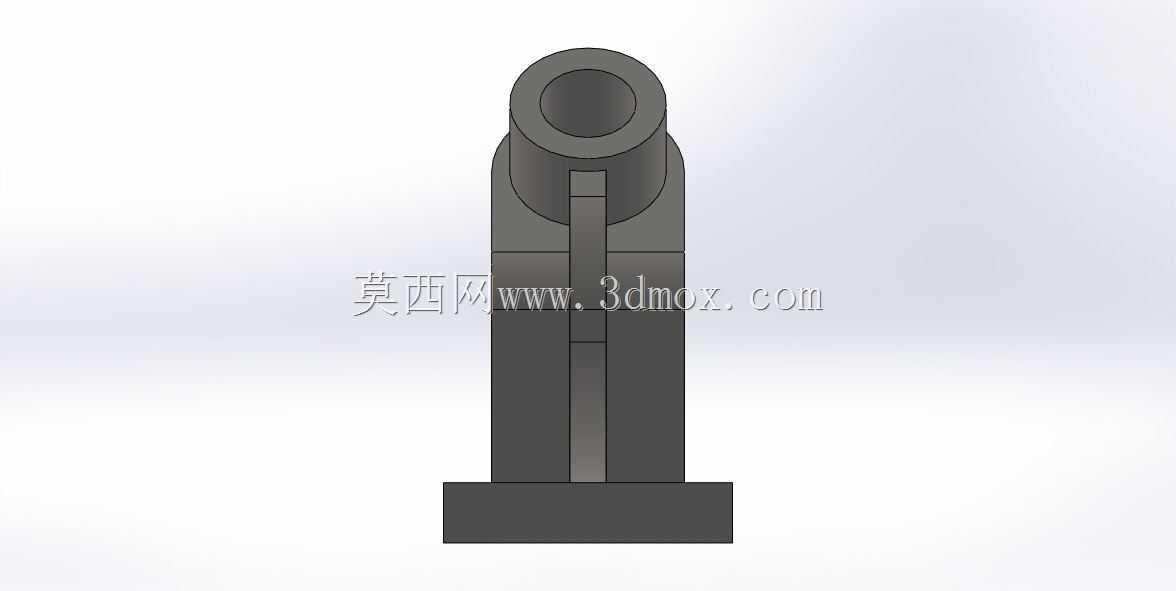

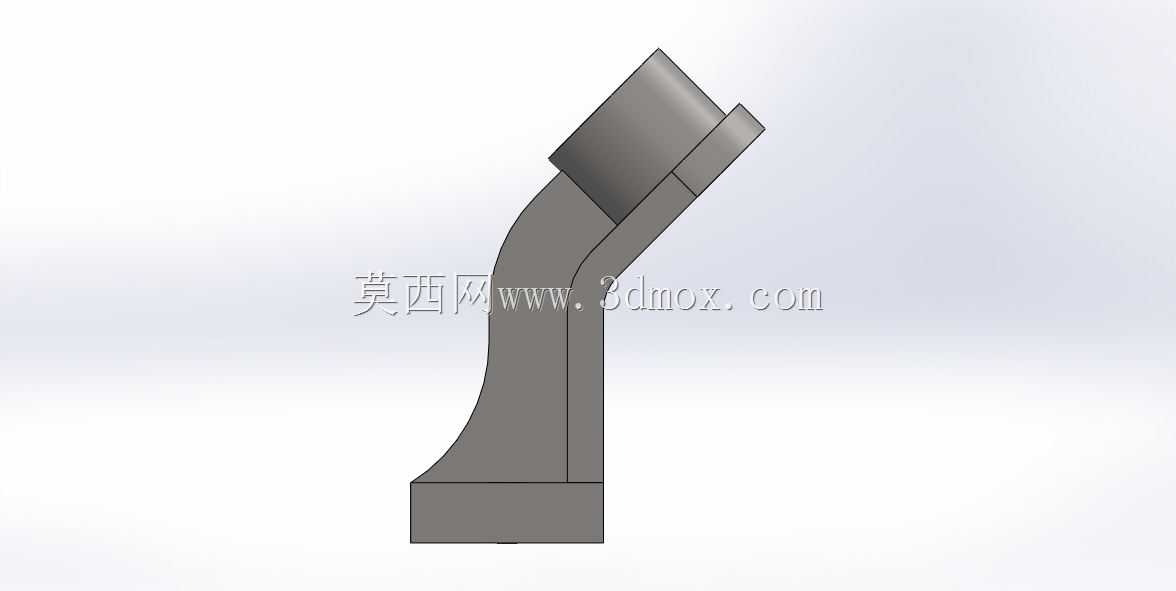

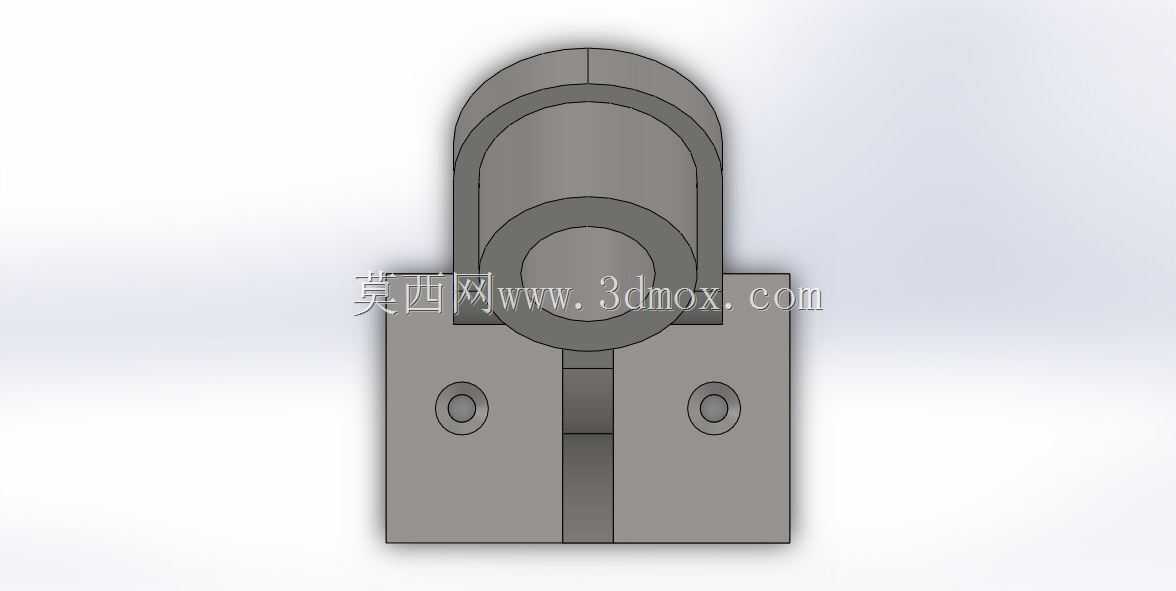

　　从产品功能特性来看，该构件采用一体式分叉式铰接耳设计，上端的同轴铰接孔能够保证销轴安装后的同轴度，避免销轴出现偏载导致的卡滞、异常磨损问题，分叉式的耳片结构可以将活动部件的连接端嵌入两个耳片之间，相比单耳片铰接结构，受力更加均衡，能够承受更大的径向载荷，同时减少铰接部位的侧向窜动。下端的方形安装底座设置了两个对称的安装孔，孔位与底座边缘保持足够的安全距离，避免螺栓紧固时底座边缘出现开裂，底座与上方支撑臂之间采用大圆弧过渡，能够有效分散支撑臂传递下来的载荷，避免直角过渡带来的应力集中问题，支撑臂采用变截面设计，从铰接端到底座端截面逐渐加宽，在保证整体结构强度的前提下，尽可能减少材料用量，降低构件自身重量，同时避免不必要的材料冗余。

　　设计思路上，这类铰接支撑构件首先需要匹配对应工位的载荷参数，先根据活动端的最大负载、摆动角度范围、运行频率确定铰接孔的直径，铰接孔的直径需要与配套销轴的直径形成间隙配合，配合间隙控制在合理范围内，既保证转动灵活，又避免间隙过大带来的冲击噪音与磨损。支撑臂的截面尺寸需要根据最大弯矩进行校核，在载荷最大的底座过渡位置，截面厚度与宽度需要满足弯曲强度要求，避免长期受载出现塑性变形。安装底座的尺寸设计需要考虑安装面的平面度要求，底座底面需要加工到足够的平面精度，保证安装后与机架表面完全贴合，避免出现点接触、线接触导致的安装应力，两个安装孔的孔距需要与机架上的预设安装孔位完全匹配，孔的直径略大于配套紧固螺栓的直径，预留少量安装调整余量，方便现场安装时的对位调整。

　　从外形尺寸与安装边界来看，该构件的整体高度属于中小型支撑构件范畴，方形底座的边长尺寸适配常见的型材安装面、工装平台安装槽间距，安装后底座不会超出安装平台的边缘，两个安装孔的中心距符合通用机械安装的孔距规范，能够适配M6到M8规格的内六角圆柱头螺栓进行紧固，安装后螺栓头不会高出底座表面过多，避免与周边部件产生干涉。上端铰接孔的中心到底座安装面的高度尺寸，需要匹配活动摆臂的转动半径，保证摆臂摆动过程中不会与底座、安装机架产生运动干涉，铰接孔的轴向长度足够容纳配套的轴套、活动部件连接端的宽度，同时预留挡圈的安装位置，防止销轴轴向窜动脱出。构件的整体宽度控制在合理范围内，在多组并排安装的场景下，相邻构件之间不会出现侧向干涉，能够满足密集工位的安装需求。在实际建模过程中，需要重点关注过渡圆弧的尺寸、铰接孔的同轴度、安装孔的位置度这些关键参数，这些参数直接影响构件后续的加工可行性与实际使用性能，比如过渡圆弧如果过小，后续铸造或者机加工过程中容易出现应力集中，使用过程中容易在过渡位置出现断裂；铰接孔如果同轴度偏差过大，销轴安装后会出现别劲的问题，导致转动卡滞，磨损速度大幅加快；安装孔的位置度如果超差，现场安装时会出现螺栓无法穿入的问题，需要二次修配，影响装配效率。
