双曲柄式双曲轴传动构件结构设计

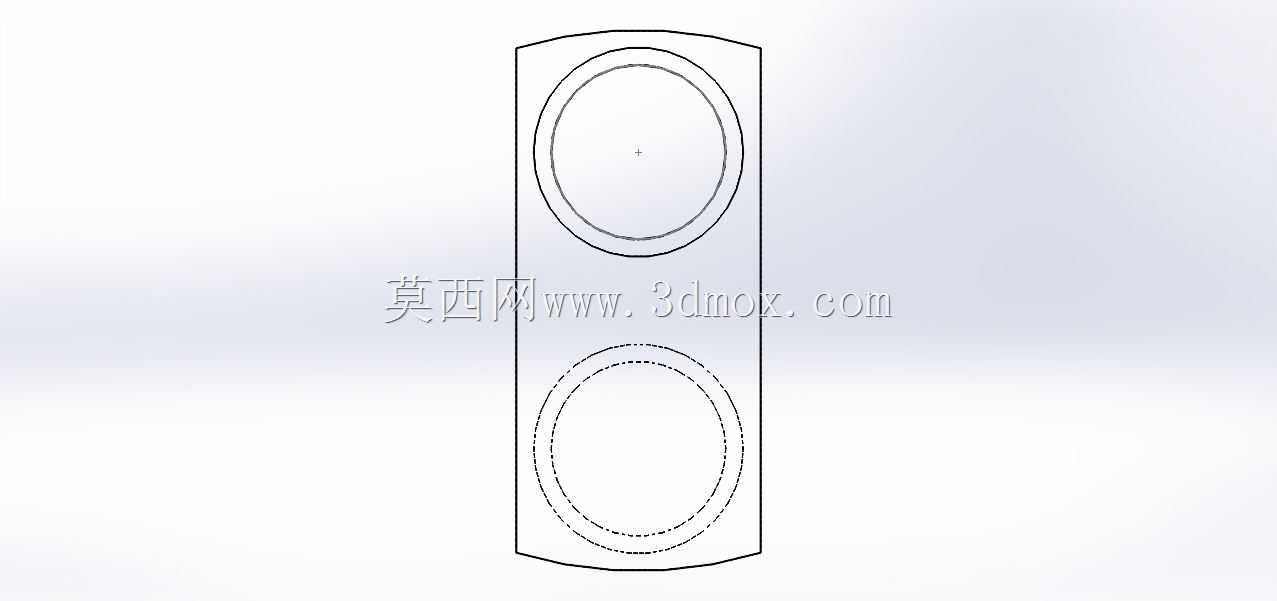

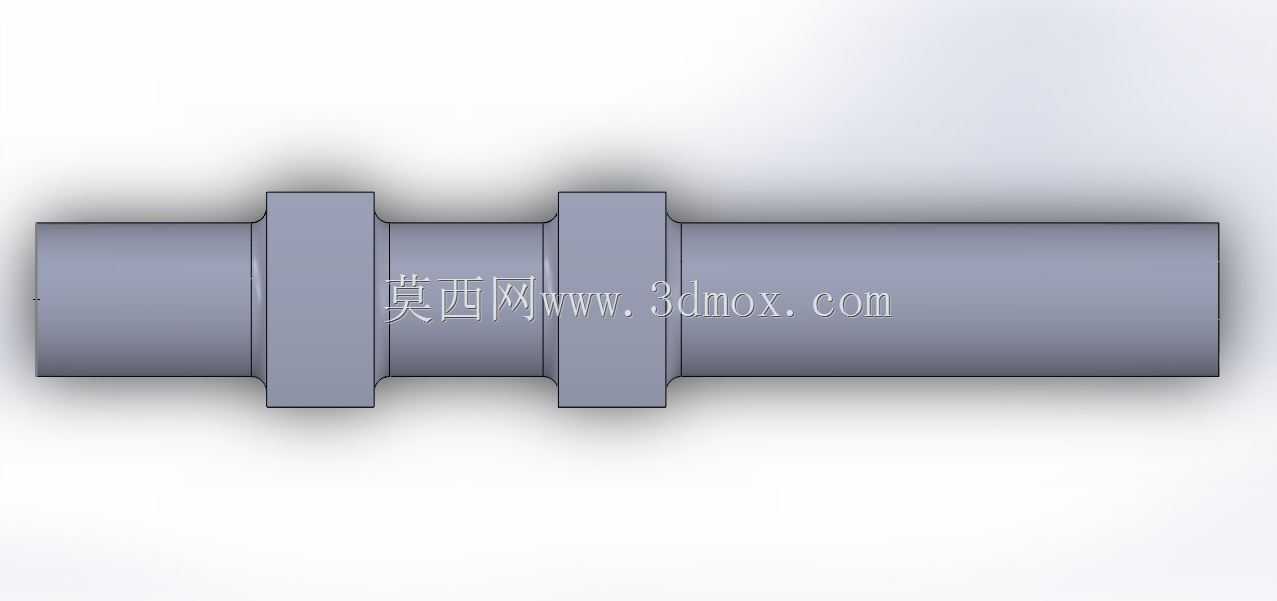

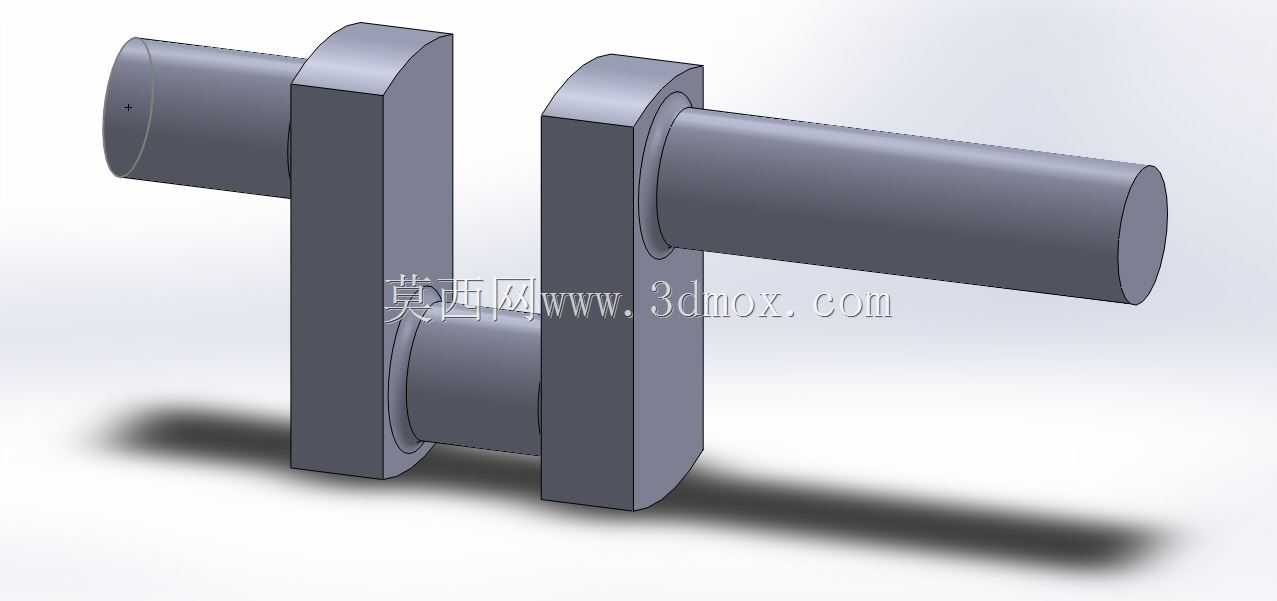

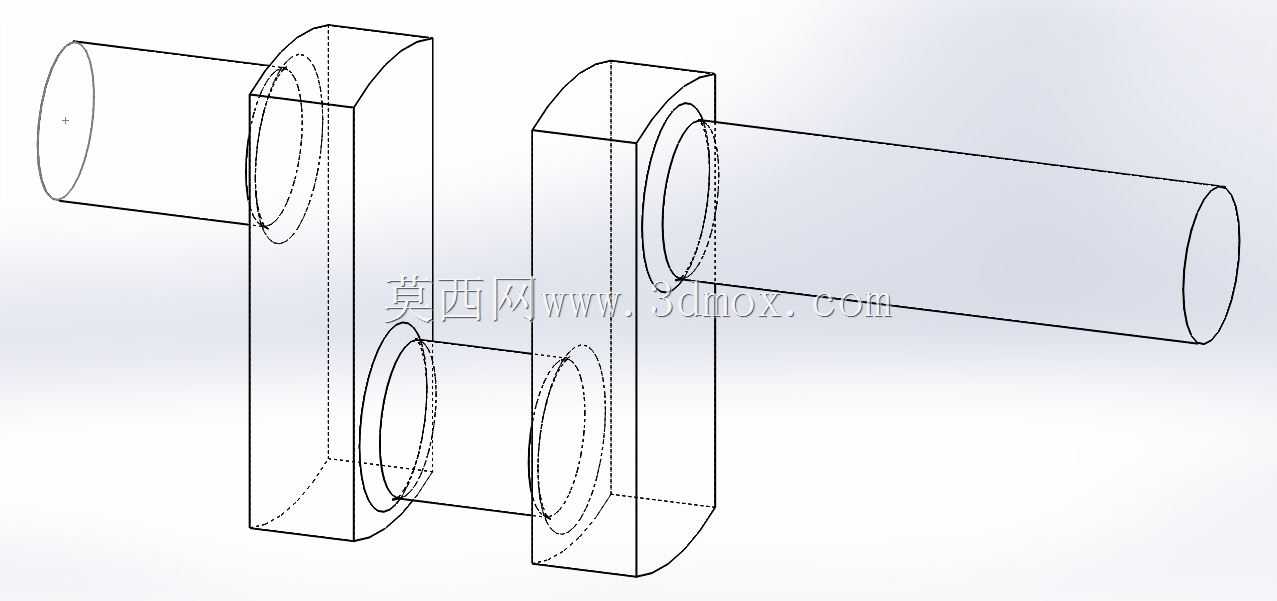

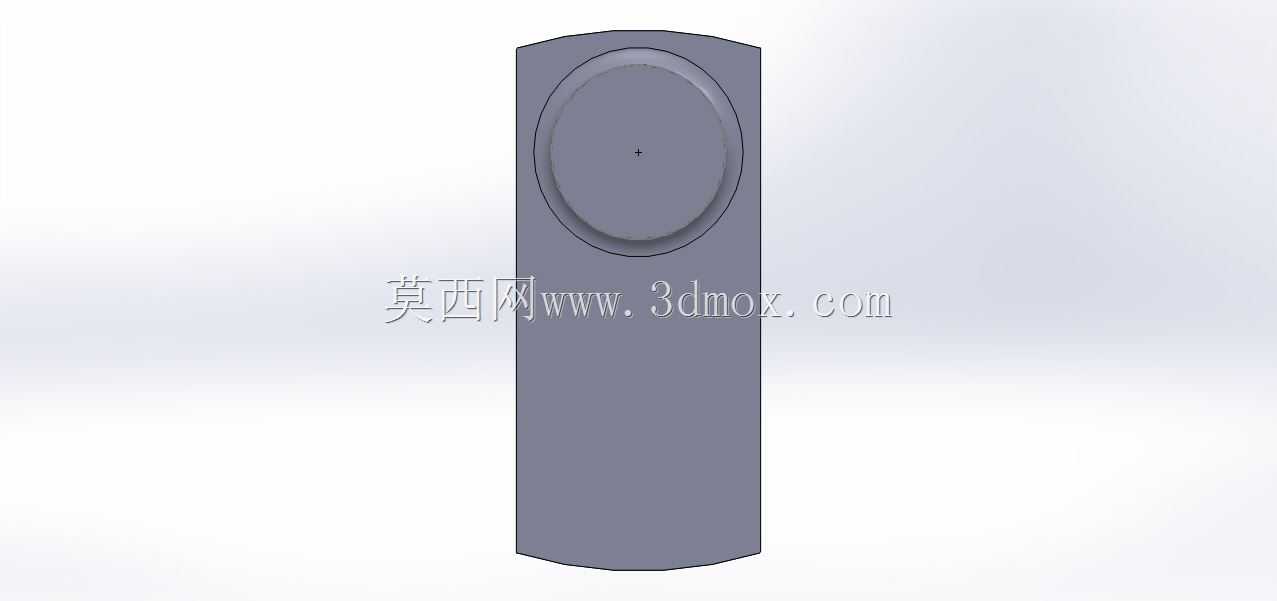

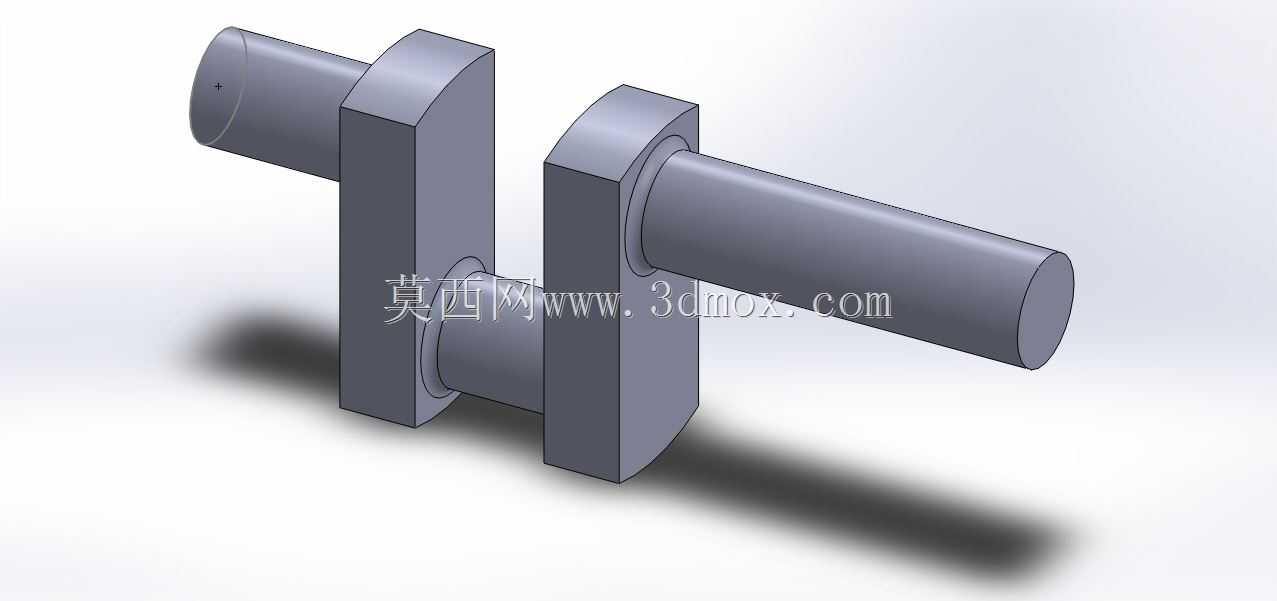

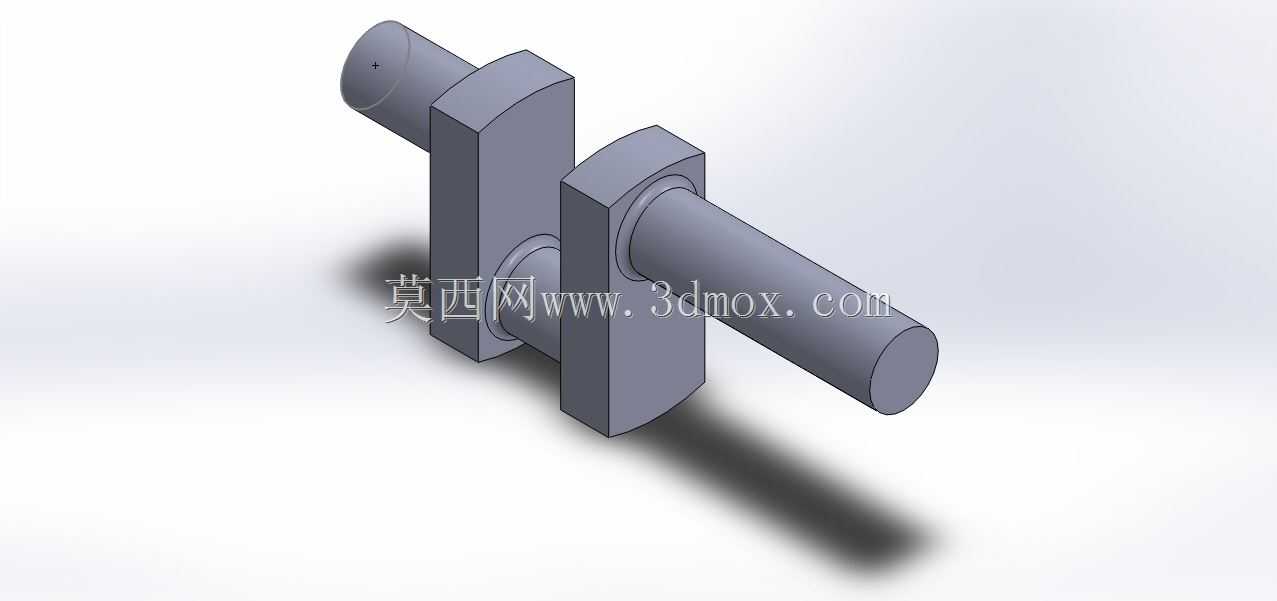

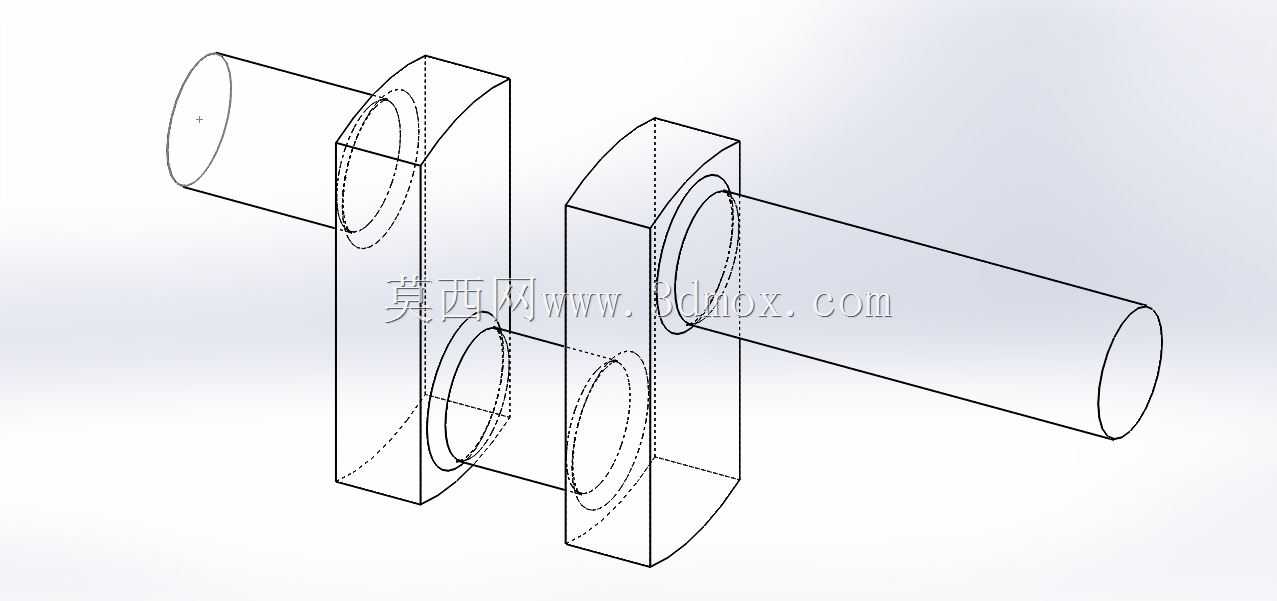

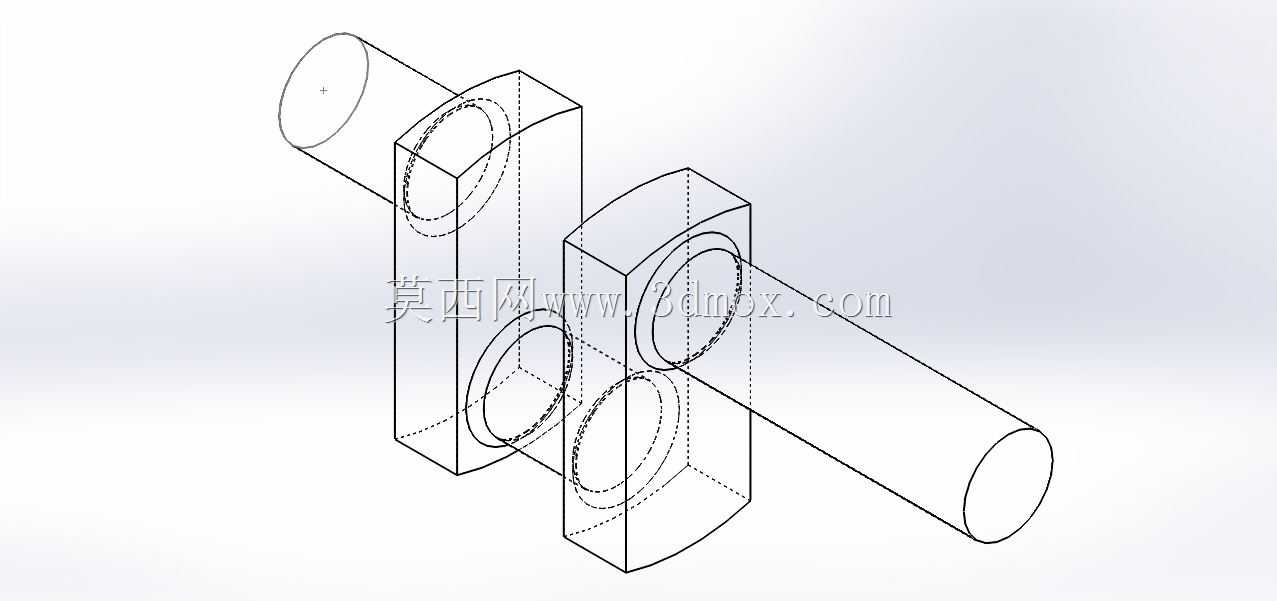

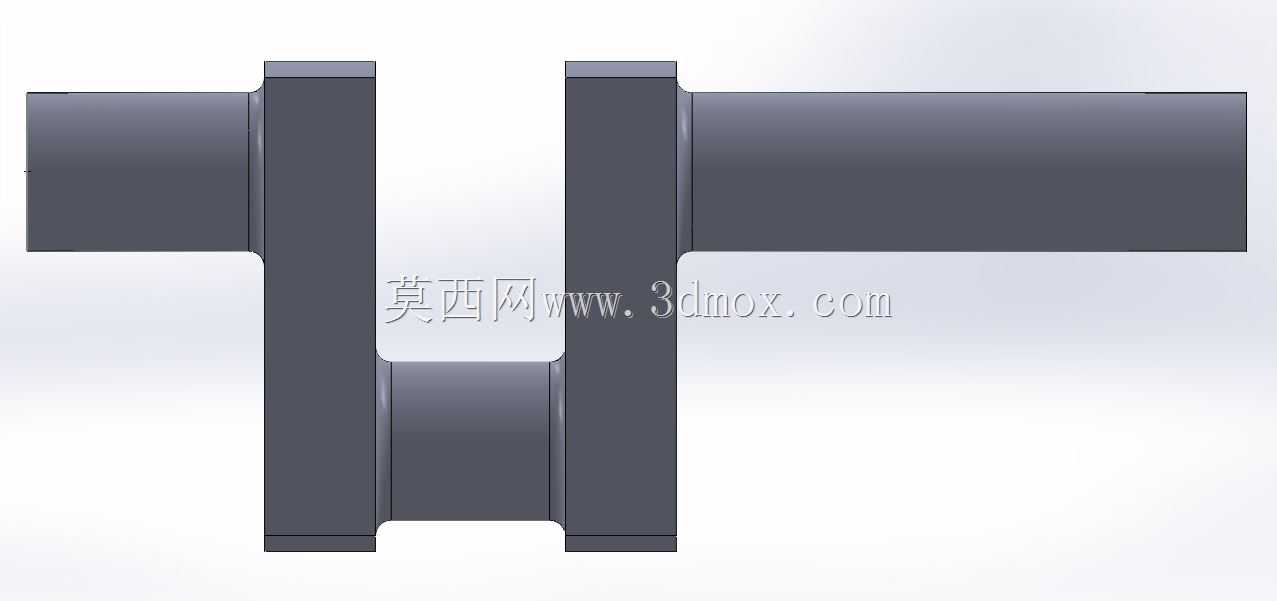

　　在往复式动力转换类设备的传动链路里，这类双曲轴是把直线往复动作转化为旋转输出、或是把旋转扭矩转化为定向往复推力的核心执行构件，和常见的单拐曲轴不同，双曲轴的两个轴颈存在固定的相位偏移，两个偏心臂的形位公差直接决定整套传动机构的运行平顺性，在小型空压机、双缸柱塞泵、多工位冲压送料机构这类需要两组动作按固定时序配合的设备里应用十分广泛。从结构设计逻辑来看，两个伸出的圆柱轴段为同轴的支撑轴颈，分别对应安装位的轴承座配合面，轴颈的直径公差需匹配常用深沟球轴承的内孔配合公差，表面粗糙度控制在Ra1.6以内，保证轴承压装后不会出现跑圈、偏磨的问题；中间连接两个轴颈的两个偏心块为一体铣削成型结构，偏心距的尺寸精度直接决定从动件的行程大小，

　　两个偏心块的侧面平行度、相对轴颈轴线的垂直度需要严格控制，否则运行过程中会产生附加的侧向弯矩，不仅会加剧轴承磨损，还会带来异常振动与噪音。这类轴件在设计时首先要确认安装边界：两端支撑轴颈的长度需要匹配安装墙板的厚度、轴承的宽度以及轴向定位挡圈的安装空间，轴端可根据传动需求设计键槽、扁位或是螺纹孔，用来连接带轮、齿轮等动力输入输出件；偏心块的外轮廓做了倒角与棱边钝化处理，避免装配过程中刮伤密封件或是操作人员，同时偏心块的厚度需要匹配连杆大头的宽度，保证连杆装配后不会出现轴向窜动。实际选型应用中，这类双曲轴常搭配剖分式连杆、滚针轴承使用，在小型高压柱塞泵里，两个偏心轴段分别驱动两组柱塞做反向往复运动，能大幅降低泵体的输出脉动，

　　相比单柱塞结构的流量稳定性提升40%以上；在小型双缸空气压缩机里，双曲轴的两个曲拐呈180度相位布置，能平衡活塞往复运动产生的一阶惯性力，让整机运行振动控制在更低水平，不需要额外加装厚重的平衡块就能满足便携类设备的轻量化需求。建模过程中需要重点关注几个形位公差的标注逻辑：两个支撑轴颈的同轴度公差需要控制在0.02mm以内，偏心轴颈相对于支撑轴线的平行度公差不超过0.03mm，偏心距的尺寸公差控制在±0.05mm区间，才能保证装配后整套机构的运行间隙处于合理范围；轴颈与偏心块的过渡位置设计了圆角过渡，避免应力集中，在承受交变冲击载荷的工况下，能有效降低轴件断裂的风险。从安装适配性来看，这类轴件的整体径向最大尺寸为偏心块的外圆回转直径，

　　设计安装腔时需要预留足够的避让空间，保证轴件旋转时偏心块不会和腔体内壁、油路或是其他固定构件发生干涉；轴向定位通常采用轴用弹性挡圈或是轴肩定位，装配时需要在轴颈表面涂抹润滑脂，降低轴承压装时的摩擦阻力，同时避免装配过程中划伤轴颈表面。在多工位自动化送料的工装设备里，这类双曲轴还可以用来驱动两组摆杆做同步反向摆动，实现工件的夹取与移送动作，相比凸轮驱动结构，双曲轴的传动刚性更好，承载能力更强，适合中低速、大推力的往复动作场景，长期运行的维护成本也更低，只需要定期补充轴承润滑脂即可保证稳定运行。
