竞赛用多孔镂空环形连接法兰结构件

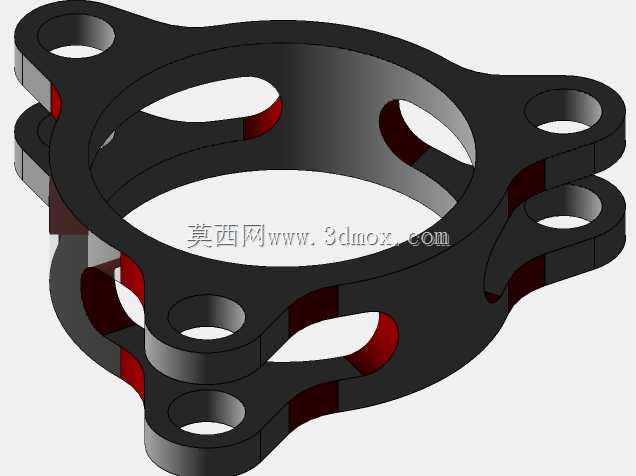

这类带多耳安装位的镂空环形构件，常应用在需要紧凑安装空间、同时对构件自重有严格限制的动力传输连接场景中，比如小型动力单元的壳体对接、传动系统的限位支撑环节，可在两个对接部件之间起到定位、载荷传递以及间隔支撑的作用，避免对接部件直接接触产生的磨损，同时分散连接部位的集中应力，提升整体连接结构的抗疲劳性能。从结构设计来看，构件主体采用环形中空的基础形态，中心大通孔为对接轴类部件或者流体通道预留了充足的穿越空间，向外延伸的多组带孔耳座，是核心的安装定位结构，每个耳座上的通孔可配合螺栓完成与两侧对接部件的紧固连接，耳座沿环形主体周向均匀分布的布局，能让螺栓锁紧力均匀作用在对接面上，避免局部压应力过大导致的部件变形。构件上的多处镂空减重槽，并非随意开设，每一处槽位都经过受力路径的校核，在不破坏主传力路径结构强度的前提下去除冗余材料，既降低了构件自身重量，也减少了加工过程中的材料消耗，同时镂空结构还能为安装区域提供一定的观察空间，方便装配时确认对接部件的到位情况，也能在设备运行过程中提升连接部位的散热效率，避免热量在连接缝隙处积聚。设计这类构件时，首先要明确两侧对接部件的安装孔位分布，确保耳座上的安装孔位置与对接件的孔位完全匹配，安装孔的孔径要适配所选螺栓的公称直径，预留合理的装配间隙避免安装卡滞；环形主体的内径尺寸要根据穿越部件的最大外径确定，保证周边留有足够的安全间隙，不会与运动部件产生干涉；耳座的厚度需要根据连接部位承受的最大拉压载荷、剪切载荷计算确定，保证在额定载荷下不会出现断裂或者塑性变形；镂空槽的边缘都做了圆弧过渡处理，避免应力集中导致的疲劳开裂，构件整体的厚度均匀，适配常规的铣削加工工艺，不需要特殊的工装夹具就能完成加工，能有效控制生产制造成本。实际装配时，这类构件需要夹在两个对接面之间，穿入螺栓后要按照对角顺序逐步锁紧，避免单侧受力导致构件翘起，影响连接的密封性与同轴度，构件的厚度尺寸直接决定了两个对接部件之间的间隔距离，加工时需要严格控制厚度公差，保证装配后整体的轴向尺寸符合设计要求。
