曲面造型技能考核用异形壳体结构

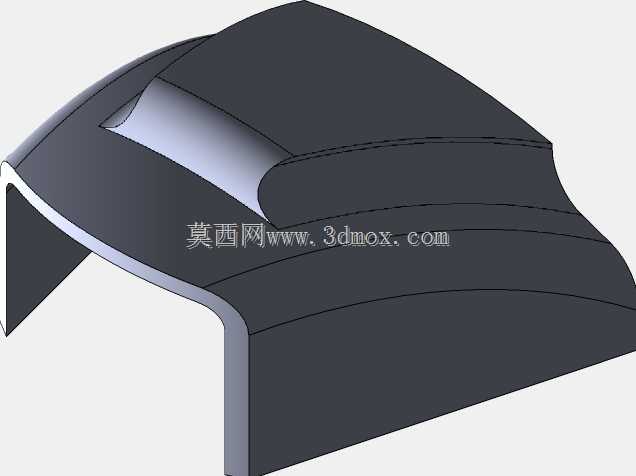

　　在机械结构设计从业者的技能核验场景中，这类异形曲面壳体结构常被用作实操考核载体，用来快速判断建模人员对复杂曲面的把控能力，以及对实体壁厚、过渡衔接等工程细节的处理水平。这类样件没有统一的量产安装标准，核心作用是还原真实工业产品中常见的多曲率曲面拼接、变半径圆角过渡、等壁厚抽壳等典型建模难点，和日常接触的消费电子外壳、汽车内饰覆盖件、传感器防护壳体的曲面特征逻辑高度重合，能直观反映建模者对曲面连续性、壁厚均匀性的控制精度。从结构特征来看，该零件整体为带单侧翻边的弧形壳体，主体曲面由多段不同曲率的自由曲面拼接而成，曲面之间采用G2连续过渡，避免出现棱角突兀的应力集中区域；翻边结构沿壳体下边缘延伸，翻边高度保持一致，

　　边缘做了小半径圆角处理，既模拟了真实壳体零件的安装贴合面特征，也增加了曲面建模时的边界约束难度。壳体整体壁厚均匀，内部无额外加强筋或安装柱结构，核心考核点集中在外部曲面的造型精度上，要求建模者能准确捕捉曲面的曲率变化趋势，通过放样、边界凸台等曲面命令完成主体造型后，再通过等壁厚抽壳生成实体结构，过程中需要反复调整曲面的控制点参数，避免抽壳后出现壁厚不均、曲面破面等问题。在实际的技能考核场景中，这类样件会给出关键截面的轮廓尺寸与曲面边界约束条件，要求建模者在限定时间内完成三维建模，重点考察两个维度的能力：一是对复杂曲面造型命令的熟练程度，能否快速梳理出曲面的构建逻辑，选择最高效的命令组合完成造型，避免反复调整浪费时间；

　　二是对工程细节的把控意识，比如翻边与主体曲面的衔接处是否做了合理的圆角过渡，抽壳后的壁厚是否全程均匀，曲面之间的连续性是否达到要求，这些细节直接决定了模型能否用于后续的工程分析或模具开模。从安装边界的角度来看，这类考核样件虽然不直接用于量产装配，但其翻边结构完全模拟了真实防护壳体的安装贴合面特征，翻边平面度要求较高，和安装基座贴合时间隙不超过0.1mm，对应的安装孔位会沿翻边均匀分布，这也要求建模时在曲面造型阶段就考虑到后续安装结构的预留空间，不能只追求曲面外观流畅而忽略工程实用性。很多刚接触曲面建模的设计人员，在处理这类多曲率拼接曲面时，容易出现曲面衔接处不光顺、抽壳失败、圆角过渡变形等问题，本质上是没有理清曲面的构建逻辑，

　　习惯用实体拉伸切除的思路硬凑曲面，忽略了曲面造型中边界约束、曲率连续的核心要求。通过这类样件的实操练习，建模人员能快速掌握自由曲面的构建思路，理解曲面造型中“先构面、后加厚、再处理细节”的流程逻辑，把练习中掌握的曲面处理技巧迁移到真实的产品设计工作中，比如设计传感器的弧形防护外壳时，就能快速完成曲面造型，同时保证壁厚均匀、过渡顺滑，满足后续注塑开模的工艺要求，避免出现模具脱模困难、产品表面缩水等生产问题。这类曲面样件的设计思路也很有参考价值，它没有设置多余的复杂结构，所有特征都指向真实工业设计中的常见难点，没有为了增加难度而刻意设置无意义的异形结构，每一段曲面的曲率变化、每一处圆角的半径设置，都对应着实际产品设计中会遇到的场景，比如大曲率弧形面模拟手持设备的握持曲面，小半径过渡圆角模拟壳体拼接处的工艺圆角，翻边结构模拟安装固定的贴合面，完全贴合工程实际的建模需求，不是脱离实际的纯几何练习。
