异形弯板结构传感安装支座

　　在工业传感检测场景中，这类异形弯板结构的安装支座是传感单元与被测设备之间的核心连接载体，多数应用在需要避让设备运动轨迹、同时保证传感元件检测位姿精准的工位上，比如自动化产线的工件到位检测、设备运行位移监测、工装夹具的位置反馈环节，都需要这类定制化结构的支座来完成传感元件的固定。从实际使用需求出发，这类支座首先要满足安装后的刚性要求，避免设备运行过程中的振动导致传感元件出现位姿偏移，进而引发检测信号失真、误触发等问题，因此结构设计上采用了一体化弯折的实体构型，没有多余的拼接结构，从根源上减少连接间隙带来的刚度损失。

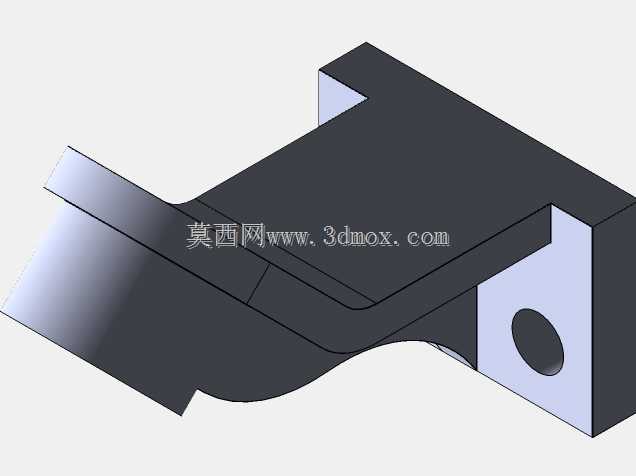

　　设计思路上，首先要匹配传感元件的安装孔位，支座侧端的通孔是标准的传感元件安装孔，孔径公差按照中等精度配合要求设置，既可以保证传感元件装入时的顺畅度，又能避免间隙过大导致的元件晃动；弯折段的曲面过渡不是随意设置的造型，而是根据对应安装空间的避让轮廓做的随形设计，在实际装配场景中，这个位置刚好要避开设备上的运动连杆或者走线槽，曲面过渡相比直角弯折可以在保证结构强度的前提下，最大化压缩支座自身的占用空间，避免和周边构件发生运动干涉。

　　从安装边界来看，支座上端的平直段是和设备机架连接的安装面，这个平面的平面度要求控制在合理范围内，保证安装后和机架面完全贴合，不会出现翘曲导致的安装应力；下端的平直段是传感元件的检测基准面，这个面和侧端安装孔的轴线垂直度有明确要求，确保传感元件装入后，检测方向和被测面保持垂直，保证检测数据的准确性。整体结构的壁厚设置经过受力校核，在常规工业振动环境下不会出现共振变形，同时不会因为壁厚过大造成材料浪费、整体重量超标。

　　在实际选型应用中，这类支座不需要额外做表面处理，常规的机加工后去毛刺即可满足使用要求，安装时通过上端面的安装孔用紧固件锁紧在机架上，侧端装入传感元件后用顶丝或者锁紧螺母固定，不需要额外的调整结构，因为支座本身的加工精度已经保证了传感元件的位姿准确性，能够大幅减少现场安装调试的时间。不同于标准的直角安装座，这种异形弯板结构专门针对狭窄安装空间设计，在设备内部走线密集、构件排布紧凑的区域，能够在不改动周边原有结构的前提下完成传感元件的加装，适配很多老旧设备改造的传感升级场景，不需要对原有设备的机架做打孔、焊接等改动，降低改造的成本和工作量。

　　结构上的加强设计隐藏在弯折的内角位置，内角处做了小半径的圆角过渡，避免应力集中导致的支座断裂，在长期受振动载荷的工况下，这个圆角过渡能够大幅提升结构的疲劳寿命，不会因为长期受交变载荷出现开裂失效。支座的整体尺寸紧凑，不会占用过多的设备内部空间，同时各个棱边都做了倒角处理，避免安装过程中划伤操作人员或者损坏周边的线缆。在三维建模过程中，这类结构需要重点关注各个安装面的形位公差设置，以及弯折段的空间轮廓和周边构件的干涉检查，确保加工完成后能够直接装配使用，不需要现场修配。
