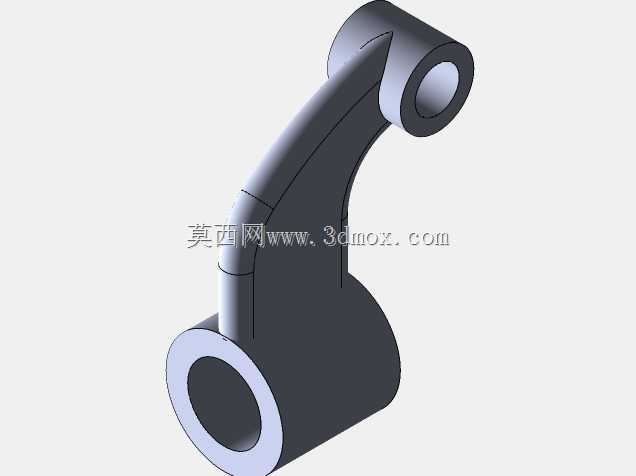

双铰耳弯臂式机械连接支撑构件

　　这类弯臂式铰接支撑构件，在工业设备的连杆传动、浮动支撑、力传递路径中应用十分广泛，常见于自动化生产线的摆臂机构、检测设备的定位支撑组件、工装夹具的压紧联动结构，以及部分小型动力机械的气门传动、执行器连接部位，核心作用是在两个存在相对摆动需求的安装点位之间，传递既定方向的拉压力，同时适配两个安装轴之间的固定空间偏距，避免传动过程中出现运动卡滞、应力集中的问题。从结构功能来看，构件两端的同轴通孔是核心安装接口，分别用于穿装铰接销轴，一端连接固定机架端的铰接座，另一端连接运动执行端的摆杆或者滑块，弯臂的弧形过渡段是力流传递的核心路径，设计时需要根据额定载荷计算截面的抗弯、抗扭模量，确保在交变载荷作用下不会出现塑性变形或者疲劳断裂。

　　实际设计这类构件时，首先要确认两端铰接点的中心距、安装轴径尺寸，这两个参数直接决定了构件的整体安装边界，两端铰耳的厚度需要匹配对应铰接座的开口宽度，铰耳内孔的公差通常选用H7级，和销轴采用间隙配合，保证摆动过程中无卡滞，同时内孔端面需要设计倒角，方便销轴装配，也能避免锐边割伤安装人员或者损坏配套的轴用密封圈。弯臂段的外形设计并非单纯为了造型，而是根据两个铰接点的空间位置，在避让周边运动部件干涉的前提下，尽可能让力流传递路径顺滑，弧形过渡的曲率半径不能过小，否则会在弯折处产生严重的应力集中，通常会在弯臂和两端铰耳的衔接位置设计圆角过渡，圆角半径根据截面厚度调整，一般不小于截面壁厚的0.3倍，从根源上降低应力集中系数。

　　这类构件的材质通常根据载荷工况选择，轻载工况下可以选用铝合金或者工程塑料，降低整体运动惯量，适合高速摆动的场景；中重载工况下多选用45号钢或者40Cr调质处理，表面做发黑或者镀锌防锈处理，部分有耐磨要求的场景还会在铰耳内孔压装铜套或者滚针轴承，降低铰接转动时的磨损量，延长构件的使用寿命。在实际装配场景中，这类弯臂构件的安装精度会直接影响整套机构的运动平顺性，如果两端铰耳的平行度超差，装配后销轴会受到额外的侧向力，长时间运行会出现销轴弯曲、铰耳磨损加剧的问题，因此加工过程中需要以其中一个铰耳的内孔和端面为定位基准，一次装夹完成另一端铰耳的加工，保证两端孔的平行度、中心距公差控制在设计要求范围内。从运动特性来看，

　　这类弯臂构件在摆动过程中，运动端的轨迹是固定半径的圆弧，设计前期需要通过运动仿真模拟整个行程范围内的构件位置，确认弯臂的外轮廓不会和周边的机架、管线、其他运动部件发生碰撞，尤其是在设备做极限位置调试时，要预留足够的安全间隙，避免运行过程中出现剐蹭、撞机的问题。很多现场调试中出现的机构异响、卡滞问题，追根溯源都是这类连接构件的外形轮廓没有做干涉校验，或者安装公差控制不到位导致的。另外，这类构件的截面形状设计也有讲究，等截面的圆弧弯臂加工难度低，适合批量生产的通用场景，而变截面的弯臂则可以在保证结构强度的前提下，进一步降低构件自重，适合对运动惯量有严格要求的高速执行机构，比如检测设备的探针摆臂、快速分拣机构的联动臂，这类场景下每减少一克的运动部件重量，都能降低驱动端的负载，提升机构的响应速度。在受力分析层面，这类弯臂构件工作时主要承受的是两端铰接点的径向力，弯臂段同时承受弯矩和扭矩，因此有限元分析时需要重点校核弯折处的应力值，以及铰耳内孔的挤压应力，确保在额定最大载荷下，应力值低于材料的许用应力，同时还要做疲劳寿命校核，针对频繁往复摆动的工况，要保证构件的循环寿命满足设备的设计使用周期，避免在设备运行过程中出现构件断裂引发的生产事故。
