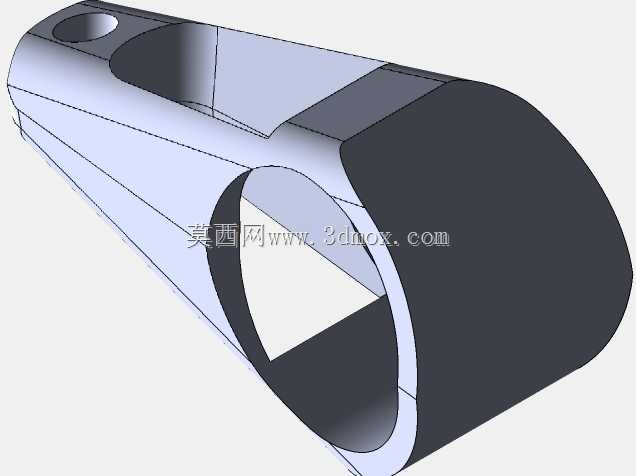

异形管状连接结构件三维数模

　　该异形管状构件属于典型的空间曲面类机械结构件，最初作为技能实操考核的试件使用，核心作用是验证建模人员对空间曲面、实体切除、薄壁特征的综合把控能力，同时也可作为同类管状连接结构的设计参考样件，广泛适配各类需要变径管状连接、侧向开孔安装的设备场景。从实际应用场景来看，这类带侧向开孔的半封闭管状结构，常出现在流体管路的旁通连接部位、传感元件的安装基座、轻型设备的手持握持结构段，也可作为小型气动回路的导流连接段，其一端的大直径敞口用于对接主路管路或安装端盖，另一端的收窄段用于对接小径管路或插入配合轴件，侧面的通孔用于穿装固定螺栓、安装传感探头或是引出管路支路。从功能特性上看，该构件采用薄壁壳体结构，

　　在保证整体结构刚度的前提下尽可能降低自身重量，外轮廓的曲面过渡设计避免了直角位置的应力集中，能够承受一定的径向挤压力与轴向拉拽力，敞口端的加厚端面可以提升对接位置的密封承压能力，侧面开孔的位置经过空间位置校核，不会与主通路的内部流道产生干涉，也不会削弱构件整体的抗扭强度。设计思路上，建模过程优先确定两端的中心轴线位置，先绘制两端的截面轮廓，通过放样特征生成主体的外轮廓曲面，再通过等厚切除生成内部的空腔结构，之后处理侧面的平面切削区域，保证切削平面与管体轴线的夹角符合安装对接的角度要求，最后完成侧向通孔的切除与端部的倒角处理，所有曲面过渡位置都采用连续曲率的圆角处理，避免加工过程中出现应力开裂的问题，同时也能减少流体经过时的阻力损失。

　　从外形尺寸与安装边界来看，构件整体为变径管状结构，大端外径与小端外径的比值约为1.8:1，整体长度与大端外径的比值约为2.2:1，侧向开孔的中心轴线与管体主轴线垂直相交，开孔直径约为小端外径的0.4倍，安装时大端可采用法兰对接或是卡箍抱紧的方式固定，小端可采用插接配合或是螺纹连接的方式对接，侧面开孔可穿装M6-M8规格的固定螺栓，安装过程中需要保证构件主轴线与对接管路的同轴度误差不超过0.1mm，侧向开孔的位置需要与安装基座的定位孔对齐，避免出现装配应力。这类结构的建模难点在于曲面放样时的轮廓对齐，若两端截面的对齐点出现偏差，会导致管体外表面出现扭曲褶皱，直接影响后续的薄壁生成与加工可行性，同时侧面切削平面的位置需要精准控制，

　　既要保证切削后有足够的平面区域用于安装贴合，又不能过度切除导致管壁厚度不足，实际建模过程中需要多次校验不同截面位置的壁厚，保证所有位置的壁厚偏差不超过设计值的10%，避免出现局部强度薄弱的问题。在实际工业应用中，这类结构经过材质调整与尺寸缩放后，可直接用于各类气动设备的管路连接、检测设备的探头安装基座、手动工具的握持段结构，其曲面外形也符合人体工程学的握持要求，作为手持部件使用时能够提升操作的舒适度，减少长时间握持的疲劳感。
