多接口集成式传感基座结构设计

　　在工业检测类设备的布局设计中，这类多接口集成的传感基座是现场传感单元安装的核心承载构件，常见于流体管路的参数监测工位、小型设备的状态检测点位，承担着传感元件固定、介质导流、安装定位的多重作用，区别于常规的单接口传感安装座，该结构将多个介质通路与安装基准整合为一体，能够在紧凑的安装空间内完成多参数检测点位的布设，减少管路接头的使用数量，降低流体泄漏的风险点。从实际应用场景来看，这类构件多部署在液压试验台的管路分支处、小型气动设备的阀组端、教学实训台的检测工位，既可以作为压力、流量类传感元件的安装载体，也可以作为管路分流的连接节点，适配不同走向的外接管路，不需要额外加装转接块，能够有效压缩检测单元的整体占用空间。从结构设计逻辑来看，

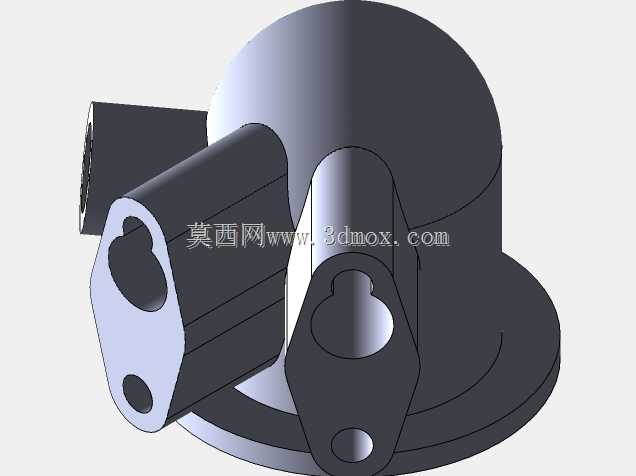

　　主体采用半球形上腔体与圆盘形安装底座的组合结构，半球形腔体的内壁做圆弧过渡处理，能够减少介质在腔体内的流动阻力，避免介质残留形成的压损影响检测精度；圆盘底座的端面加工有定位止口，安装时可以与设备安装面的凸台配合实现快速定位，底座上预留的安装孔位适配常规的内六角紧固螺钉，不需要特制紧固件就能完成固定。侧面伸出的两个管状接口分别做了差异化的端面设计，其中一个接口端面为带双定位孔的腰型法兰面，法兰面上的密封槽可以嵌入O型密封圈，对接时能够保证端面密封的可靠性，避免带压介质从接口处渗漏；另一个接口为圆柱面配合结构，适配快插式管路接头，能够快速完成气动软管的对接，适合需要频繁拆装的实训场景。正面突出的带孔凸耳结构是传感元件的直接安装位，

　　凸耳上的阶梯孔分为上下两段，大直径段用于容纳传感探头的检测端，保证探头能够直接接触腔体内的介质，小直径段用于穿设传感线缆或者固定螺钉，凸耳两侧的平面做了铣平处理，安装传感元件时可以提供扳手的操作空间，避免拧紧时出现跟转问题。在安装边界的设计考量上，圆盘底座的直径控制在常规安装工位的预留尺寸范围内，侧面两个接口的伸出长度经过匹配计算，当底座贴紧安装面固定后，两个接口的中心高度与常规管路的布设高度一致，不需要额外调整管路的走向；正面凸耳的突出距离预留了传感元件的安装空间，安装常规的小型压力传感器后，传感元件的尾部不会与周边的其他构件发生干涉，同时预留了接线操作的手部空间。腔体的壁厚设计遵循等强度原则，半球形部分的壁厚均匀过渡，

　　接口与腔体连接的位置做了加厚处理，并且加工有圆角过渡，避免应力集中导致的受压开裂问题，能够承受常规工业检测场景下的介质压力，不会出现结构变形影响密封性能或者检测精度的情况。这类集成式结构的设计核心是在有限的空间内整合多种连接与安装功能，相比分体式的转接结构，减少了多个零件之间的密封面，从结构本身降低了泄漏概率，同时一体化的结构也减少了装配工序，安装时只需要固定底座、对接两个管路接口、安装传感元件三个步骤就能完成布设，能够提升现场装配的效率。在建模过程中需要重点关注各个接口的同轴度、安装面的平面度公差，尤其是传感安装位的阶梯孔与腔体内部的连通位置，不能出现加工残留的凸台，否则会影响介质的流动状态，导致检测数据出现偏差；各个密封面的表面粗糙度需要达到密封要求，避免微观不平导致的渗漏问题。
