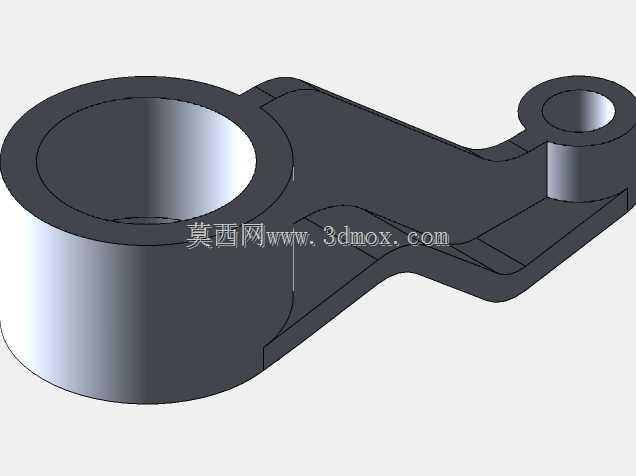

双孔连接异形杠杆支撑结构件

　　该异形杠杆类结构件属于机械传动系统中的铰接支撑类零件，在轻工自动化输送线、小型工装夹具的定位锁紧机构、仪器仪表的调节联动模块中都有广泛应用，核心作用是实现两个不同轴系部件之间的动力传递、行程换向以及位置支撑，通过自身的异形轮廓避让周边安装空间内的其他组件，同时保证铰接转动过程中的结构刚度，避免受力后出现形变影响传动精度。零件主体采用一体化铸造成型后做机加工处理，两端分别设置大直径铰接孔与小直径铰接孔，大孔端用于与固定支座的销轴配合，作为整个杠杆的回转支撑基准，小孔端用于连接动作执行端的连杆或者拨叉，承接外部输入的驱动力或者输出动作行程。从结构设计逻辑来看，两个铰接孔的中心距是核心尺寸参数，直接决定了杠杆的传动比，

　　设计时需要根据配套机构的行程需求、受力大小核算中心距的公差带，通常孔位公差控制在H7级别，保证销轴装配后转动顺畅无卡滞，同时不会出现过大的间隙导致传动回程误差。零件的连接臂部分采用变截面设计，靠近大孔端的臂身厚度更大，因为大孔作为回转支点，受力时该位置承受的弯矩最大，加厚处理可以提升抗弯截面系数，降低应力集中风险，臂身过渡位置采用大圆角平滑过渡，避免直角位置在交变载荷下出现疲劳裂纹。零件的安装边界需要结合配套支座的尺寸确定，大孔端的圆柱端面需要与支座的贴合面保持0.02mm以内的平面度，保证装配后不会出现偏载，小孔端的圆柱高度需要匹配连杆的槽宽，预留0.1-0.2mm的轴向窜动间隙，避免转动过程中出现端面摩擦卡阻。在实际工况中，

　　这类零件通常承受周期性的交变载荷，尤其是在快速往复动作的机构中，臂身的薄弱位置容易出现应力集中，因此建模过程中需要重点关注过渡圆角的处理，不能为了建模省事直接做直角衔接，同时两个铰接孔的同轴度、孔与臂身基准面的垂直度都需要在工程图中明确标注形位公差，保证加工后的零件能够满足装配要求。零件的外形轮廓做了局部的减重凹槽设计，在不影响整体结构刚度的前提下，去除了臂身非受力区域的多余材料，既降低了零件自身重量，减少转动过程中的惯性力，也节约了原材料成本，凹槽的边角同样做了圆角处理，避免加工时出现应力集中，也方便后续的表面处理工序。这类铰接杠杆件在装配时，大孔内通常会配套铜套或者自润滑轴承，降低销轴转动时的磨损，延长零件使用寿命，

　　因此大孔的内径尺寸需要根据选配的轴套外径做适配设计，保证轴套能够以过盈配合的方式压入孔内，不会在转动过程中出现轴套跟转的情况。小孔端根据使用场景不同，既可以装配销轴与连杆铰接，也可以安装滚轮作为凸轮机构的从动件，因此小孔的内壁粗糙度需要控制在Ra1.6以下，保证销轴装配后的配合精度。在设备调试过程中，这类零件的安装角度直接影响整个联动机构的行程起点与终点位置，设计时通常会在臂身侧面设置一个工艺定位平面，方便调试时用百分表打表找正初始位置，提升装配调试的效率。从受力分析角度，当小孔端承受垂直于臂身的载荷时，大孔端的支点反力与载荷形成力偶平衡，臂身的截面惯性矩需要满足最大载荷下的挠度要求，通常挠度控制在孔中心距的千分之一以内，避免受力变形过大导致传动卡滞或者位置精度超差。
