赛事用异形连接支撑构件结构设计

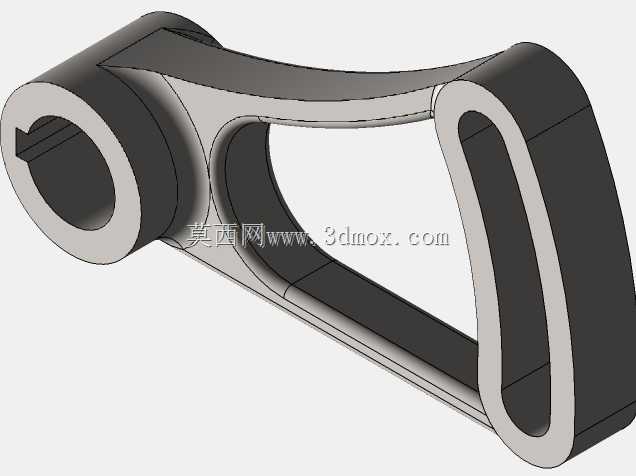

　　这类异形连接支撑构件常见于需要实现特定铰接传动、空间限位的机械装配场景中，在手动操作机构、小型传动连杆系统、工装夹具的联动部位都能见到同逻辑的结构设计，核心作用是在两个存在相对摆动需求的部件之间传递动力、限定运动轨迹，同时承担对应方向的载荷，避免运动过程中出现结构干涉或者受力失效的问题。从结构本身来看，构件一端为带键槽的圆筒铰接端，内孔可以穿装铰接销轴，键槽的设计能够传递周向扭矩，避免销轴与构件之间出现相对转动，保证动力传递的同步性，圆筒外壁做了加厚处理，对应销轴安装位置的应力集中区域做了圆弧过渡，能够降低交变载荷下的疲劳开裂风险。构件另一端为长圆形的闭环框型结构，这个结构可以配套对应的滚轮或者滑块部件，

　　实现沿框型内轮廓的滑动或者摆动限位，框体的壁厚经过受力核算，在保证整体刚度的前提下尽可能去除了非受力区域的材料，实现轻量化设计，同时框体的边缘做了等半径的圆角处理，既能够避免装配过程中锐边划伤操作人员，也能减少应力集中点，提升构件的疲劳寿命。连接两端的过渡臂采用了变截面的弧形设计，并非规则的直杆结构，这种设计首先是为了避让装配空间内的其他相邻部件，避免运动过程中出现碰撞干涉，其次弧形的力流传递路径相比直角转折的结构更顺畅，能够让载荷从铰接端到框型端的传递过程中应力分布更均匀，不会在转折位置出现过大的应力峰值。从安装边界来看，铰接端的内孔尺寸需要与配套销轴的直径保持过渡配合，保证铰接转动灵活的同时不会出现过大的旷量，

　　键槽的尺寸需要对应平键的国标规格，确保扭矩传递的可靠性；另一端的框型内轮廓尺寸需要与配套的滑动件外径保持间隙配合，保证滑动过程无卡滞，构件整体的安装空间需要预留出摆动角度对应的活动范围，避免周边部件阻碍其正常运动。设计这类构件的时候，首先要明确两端连接部件的运动轨迹，核算整个摆动行程内构件的所有位置轮廓，确认不会和周边结构产生干涉，其次要根据传递的载荷大小核算关键截面的抗弯、抗剪强度，尤其是铰接端根部、框型与过渡臂连接的位置，都是应力集中的高发区域，需要做对应的加厚或者圆角过渡处理，同时还要考虑构件的加工工艺性，这类结构如果采用机加工方式生产，要尽量减少不必要的复杂曲面，降低装夹和加工的难度，如果采用铸造方式生产，

　　要设计合理的拔模斜度，避免出现铸造缺陷。在实际使用过程中，这类构件的铰接端需要定期添加润滑脂，减少销轴和内孔的磨损，框型内的滑动接触面如果存在长期摩擦的情况，也可以根据使用场景增加耐磨衬套，提升构件的整体使用寿命，避免因为磨损导致运动精度下降。
