竞赛用异形曲面传感端壳体结构

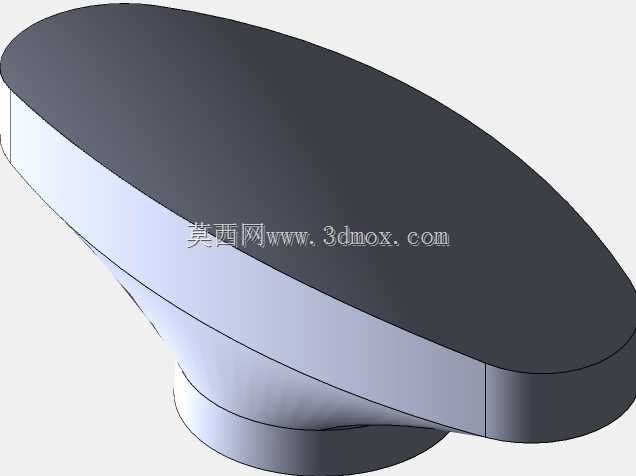

　　该零件属于传感检测类设备的端侧壳体结构，日常多配套在工业现场的非接触式检测传感单元上，作为内部敏感元件的防护承载结构使用，在自动化生产线的工位检测、设备运行状态监测场景中，这类壳体需要兼顾内部元件防护、安装适配以及外部工况耐受的多重需求。从结构设计逻辑来看，上部采用长椭圆的平缓曲面顶面，没有尖锐棱角，一方面可以避免生产现场积灰、积液残留，减少杂物堆积对传感信号收发的干扰，另一方面曲面过渡的结构能更好分散外部磕碰带来的冲击力，相比平面结构抗形变能力更强，在车间日常运维的轻微碰撞场景下不容易出现凹陷开裂的问题。中部采用渐变收窄的锥面过渡结构，连接上部的宽幅顶面和下部的圆柱安装基座，这种渐变过渡的壁厚设计，既可以减少整体材料用量，

　　降低零件自重，又能避免结构截面突变带来的应力集中问题，在设备长期运行产生的微幅振动环境下，不容易在结构衔接处出现疲劳断裂。下部的圆柱基座是核心安装定位结构，其外径尺寸匹配常规传感设备的标准安装接口，安装时可以直接插入对应规格的安装座内，通过基座外壁的配合面实现径向定位，不需要额外设计复杂的定位结构，能大幅降低现场安装的调试难度，安装边界上，上部椭圆面的长轴、短轴尺寸都控制在常规工业传感器的安装预留空间范围内，不会和周边的管线、支架产生干涉，适配多数自动化设备的传感安装位预留尺寸。从功能特性上看，整个壳体为一体式薄壁结构，内壁预留了敏感元件、信号处理电路板的安装卡槽，不需要额外增加固定支架就能完成内部组件的装配，装配工序更简洁；

　　外壁的曲面顺滑无死角，在有粉尘、少量切削液飞溅的加工车间场景下，日常清洁维护更方便，擦拭时不会有清洁死角残留污物。设计过程中需要重点关注曲面的连续性，上部顶面和中部锥面的衔接处要实现G2连续，一方面是保证外观顺滑无棱线，另一方面是避免注塑或者机加工过程中出现应力集中导致的零件变形，壁厚设计上整体保持均匀壁厚，仅在安装基座的位置做局部加厚，保证安装配合面的结构强度，同时避免壁厚差异过大导致的成型缩痕问题。这类结构除了作为竞赛建模的考核样件外，实际生产中也常作为光电传感器、接近传感器的端盖壳体使用，在工业自动化检测工位、物流分拣的物件检测位、数控机床的刀具状态监测位都能见到同类型结构的应用，其结构设计的核心逻辑就是在有限的安装空间内，

　　最大化内部元件的容纳空间，同时兼顾外部防护性能和安装便捷性，不需要额外的复杂辅件就能完成整机装配，能有效降低传感单元的整体装配成本和后期维护成本。在建模实现层面，这类异形曲面结构需要先搭建上部椭圆轮廓和下部圆柱轮廓的骨架线，通过放样特征完成主体曲面的构建，之后对衔接处做圆角过渡处理，再抽壳形成薄壁结构，最后在基座位置加工出安装配合的止口结构，整个建模过程需要重点控制曲面的曲率变化，避免出现曲面褶皱、曲率突变的问题，否则后续加工出的实体零件会出现表面不平滑、结构强度不足的问题。实际选型适配时，需要核对下部圆柱基座的配合直径，确认和现有安装座的尺寸公差匹配，同时确认上部椭圆面的尺寸不会遮挡传感元件的信号收发路径，保证检测信号的正常传输，在有防爆要求的特殊工况下，还可以在该结构基础上增加壁厚，提升壳体的抗冲击能力，满足特殊工况的使用要求。
