竞赛用流线型曲面壳体零件结构设计

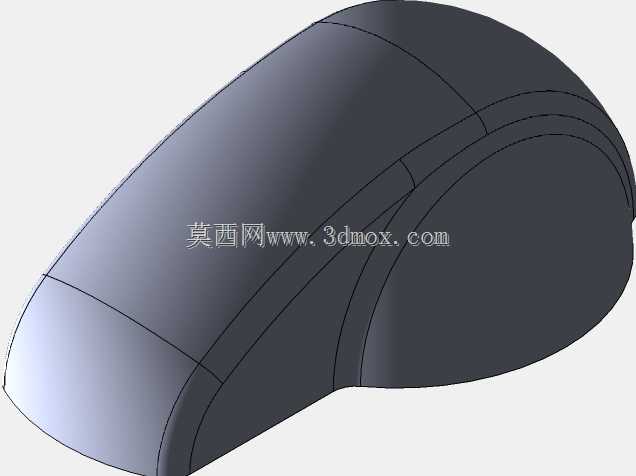

　　该曲面壳体零件的造型设计，核心围绕曲面顺滑过渡与结构边界约束展开，整体采用大曲率弧面衔接多段分型线条，所有曲面交接处均做G2连续处理，避免出现应力集中的锐角棱边，同时保证外表面的流体通过特性，适配需要降低风阻或流体扰动的安装场景。从实际应用场景来看，这类流线型壳体常作为传感检测元件的外部防护结构，在户外检测、车载监测、工业流体管路检测等场景中使用，既可以为内部敏感检测元件提供密闭的防护空间，隔绝外界粉尘、水汽、机械碰撞对内部元件的损伤，也能通过自身流线外形减少外部介质流过时产生的紊流，降低紊流带来的检测干扰，提升传感元件的检测精度。

　　在结构设计思路上，该零件没有采用常规的规则拉伸、旋转特征成型，而是通过多组引导线放样结合边界曲面裁剪的方式构建整体外形，分型线的排布完全顺着曲面曲率走向设置，既方便后续模具开模时的脱模操作，也能让壳体拼接时的接缝隐藏在曲面光影过渡区域，提升整体外观的完整性。壳体的壁厚采用均匀化设计思路，整体壁厚保持一致，仅在曲面曲率变化较大的区域做了局部壁厚微调，避免注塑或机加工成型时出现壁厚不均导致的缩痕、变形问题，同时在壳体的安装贴合端做了平直的安装基准面，该基准面与壳体内部的元件安装柱保持严格的垂直度公差，保证内部传感元件安装后，检测方向与设计基准保持一致，不会因为安装偏差导致检测数据出现系统误差。

　　从安装边界来看，该壳体的平直安装端预留了足够的紧固件安装空间，安装面的平面度公差控制在合理范围内，能够保证与安装基座贴合时没有缝隙，配合密封件即可达到对应的防护等级要求。壳体的整体外轮廓没有突出的安装耳或突兀结构，所有结构特征都顺着整体流线型走势排布，在有限的安装空间内可以最大化内部容纳空间，能够在紧凑的安装位置中容纳检测电路板、敏感元件、接线端子等内部组件，同时不会因为外形突出与周边其他零部件产生运动干涉。在曲面细节处理上，所有的棱边都做了小半径圆角过渡，既可以避免加工或装配过程中锐边划伤操作人员，也能减少应力集中，提升壳体在受振动、冲击工况下的结构强度，避免棱边位置出现应力开裂问题。

　　针对传感类应用的特殊需求，该壳体的曲面设计还考虑了信号传输的无遮挡需求，对应内部传感元件的信号收发区域，壳体壁厚保持均匀且没有额外的加强筋结构遮挡，避免金属或厚壁结构对信号产生屏蔽或衰减影响。在建模过程中，所有曲面都经过曲率梳检查，保证曲面曲率变化平缓，没有突兀的曲率拐点，既可以提升后续数控加工的表面质量，减少抛光工序的工作量，也能让壳体在做表面处理（比如喷涂、阳极氧化）时获得更均匀的表面效果，不会因为曲率突变导致涂层厚度不均。另外，壳体的分型面设计兼顾了加工工艺性，上下模的分型位置没有设置在外观可见的主要弧面上，而是设置在曲面侧方的过渡线条处，合模时产生的飞边可以很方便地去除，不会在主要外观面上留下打磨痕迹。

　　从实际使用的工况适配角度，该壳体的外形设计可以适配多方向的介质冲击，不管是气流还是水流顺着壳体任意方向流过，都能顺着曲面顺滑导流，不会在壳体后方形成明显的涡旋，这对于需要检测流体流速、压力的传感元件来说尤为重要，涡旋的产生会导致检测点的压力、流速出现波动，直接影响检测数据的稳定性，而这种连续顺滑的曲面设计可以最大程度降低涡旋产生的概率，保证检测数据的平稳可靠。同时，壳体的弧形结构相比平面结构拥有更好的结构刚性，在受到相同外力冲击时，弧形面可以将外力分散到整个壳体结构上，相比平板结构更不容易出现凹陷变形，能够在相同壁厚下获得更高的结构强度，减少材料用量的同时提升防护能力。
