带多安装凸台的圆顶密封端盖结构

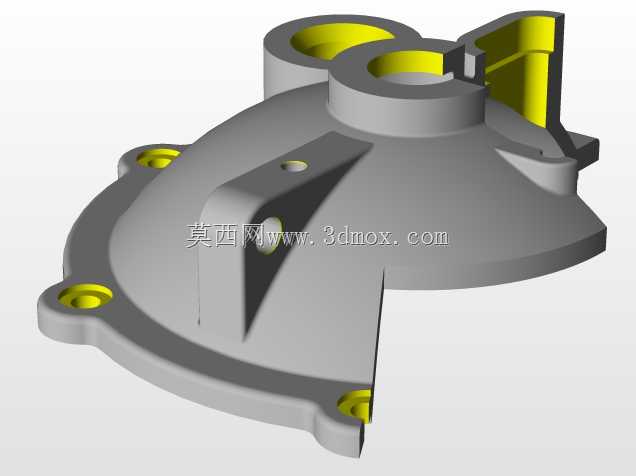

这类带多凸台的圆顶端盖，常应用在中小型动力传动腔体、液压阀组集成端、小型泵体的输出侧密封场景，核心作用是封闭腔体开口，同时为外接管路、传感器或者附属结构提供安装定位基准，避免腔体内部的润滑油、传动介质出现泄漏，也能阻挡外界粉尘、切削液进入腔体内部损伤传动零件。从结构设计来看，整体采用圆弧穹顶造型而非平面端盖，一方面是穹顶结构在同等壁厚下抗内压变形能力更强，能承受腔体内部工作时产生的瞬时压力波动，减少端盖受载后的形变量，保证密封面的贴合精度；另一方面穹顶的弧面过渡可以减少腔体内部流体的滞流区，避免润滑油在端盖角落沉积结焦，尤其适合带飞溅润滑结构的齿轮传动腔体。端盖外缘均匀分布带安装孔的凸耳，凸耳上的孔位做了沉台设计，安装时螺栓头可以完全沉入沉台内，不会突出端盖外表面，既可以避免设备运行过程中螺栓被外物剐蹭松动，也能缩小端盖安装后占用的外部空间，适配安装空间紧凑的设备布局。端盖顶面设计了三个不同直径的凸起筒状接口，接口内部做了阶梯孔结构，大直径接口一般用于穿设传动轴，配合密封圈实现动密封，另外两个小直径接口可用于安装油位传感器、通气塞或者外接泄油管路，接口侧面的加强筋从穹顶顶面一直延伸到接口根部，大幅提升接口的结构刚性，避免外接管路安装时受力导致接口根部开裂。设计时需要注意，端盖与腔体配合的止口尺寸要和腔体开口的公差带匹配，止口端面的平面度需要控制在合理范围内，保证密封垫片受压均匀；安装凸耳的孔位中心距要和腔体上的螺纹孔位置度匹配，避免安装时出现螺栓别劲的问题；穹顶的高度要结合腔体内部传动零件的运动包络来设定，既要预留足够的安全间隙避免零件运转时剐蹭端盖内壁，也不能过度加高导致整体结构冗余。这类端盖一般采用压铸工艺成型，内壁的加强筋布局要兼顾脱模便利性，避免出现倒扣结构增加模具复杂度，壁厚设计要尽量均匀，减少压铸成型后的缩孔、变形缺陷，保证成品的密封性能和结构强度。
