12毫米精密增量旋转编码器结构设计

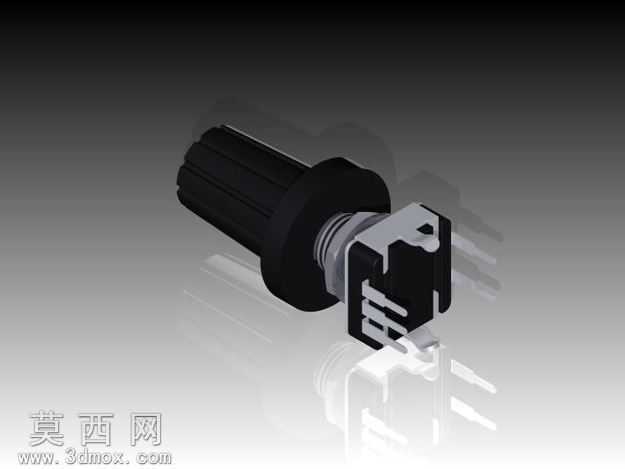

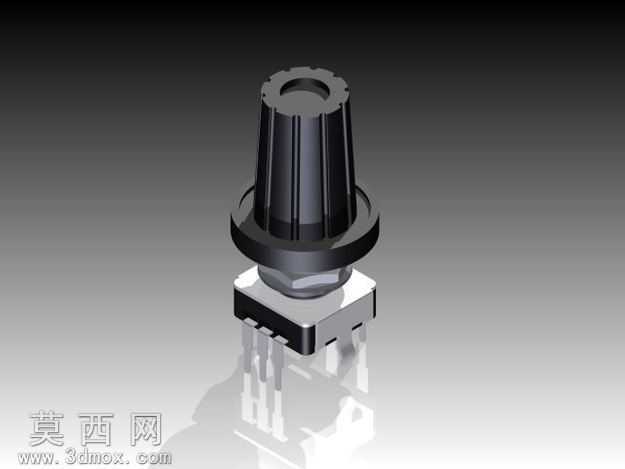

本作品为12毫米规格增量编码器的三维参数化建模作品，建模过程严格遵循精密电子元器件的实际生产尺寸规范，从底部引脚结构到顶部旋钮操作位均按照实物比例1:1还原，保证模型的尺寸精度与装配合理性。建模阶段首先完成底部方形基座的结构搭建，精准还原基座的定位卡扣、引脚伸出位的结构细节，引脚的排布间距、伸出长度均符合该类编码器的通用安装标准，可直接用于电路板装配的模拟验证。中部的旋转轴芯部分采用分层建模逻辑，分别构建轴芯的定位台阶、阻尼限位结构，还原增量编码器旋转过程中的档位触感对应的内部卡位特征，轴芯与基座的配合间隙按照实际装配公差设置，保证虚拟装配状态下的转动逻辑符合真实产品的运动特性。顶部的操作旋钮部分重点还原防滑竖纹结构，旋钮的锥度造型、顶部的指示凹位、底部的限位法兰均做了精细化建模，防滑纹的间距、深度符合人体工学操作的设计要求，旋钮与轴芯的配合位做了对应的卡槽结构，保证装配后无相对转动的结构逻辑正确。材质渲染阶段针对不同部件做了差异化的材质表现：基座部分采用哑光黑色工程塑料材质，添加细微的磨砂颗粒质感还原塑胶注塑件的真实表面效果；金属引脚部分采用亮面锡镀金属材质，添加微弱的环境反射效果还原金属引脚的导电特性；旋钮部分采用半哑光黑色硬质塑料材质，表面做轻微的柔光反射处理，区分于基座的磨砂质感，突出操作部件的视觉层次；轴芯的金属连接部分采用哑光金属材质，还原内部金属结构件的质感。灯光渲染采用影棚级柔光布光方案，主光源从侧上方45度角照射，勾勒出旋钮防滑纹的立体轮廓，辅光源从底部补光消除基座下方的死黑区域，添加柔和的地面反射效果，突出模型的整体立体感与结构细节。整个模型结构紧凑，完整还原了方形封装精密增量编码器的全部外部特征与装配逻辑，可用于电子设备操作面板的布局设计、产品宣传效果图制作、元器件装配教学演示等场景，模型的结构拆分清晰，各部件均可独立编辑调整，方便使用者根据实际需求修改尺寸参数或调整外观细节。
