方管焊接式工作台框架结构设计

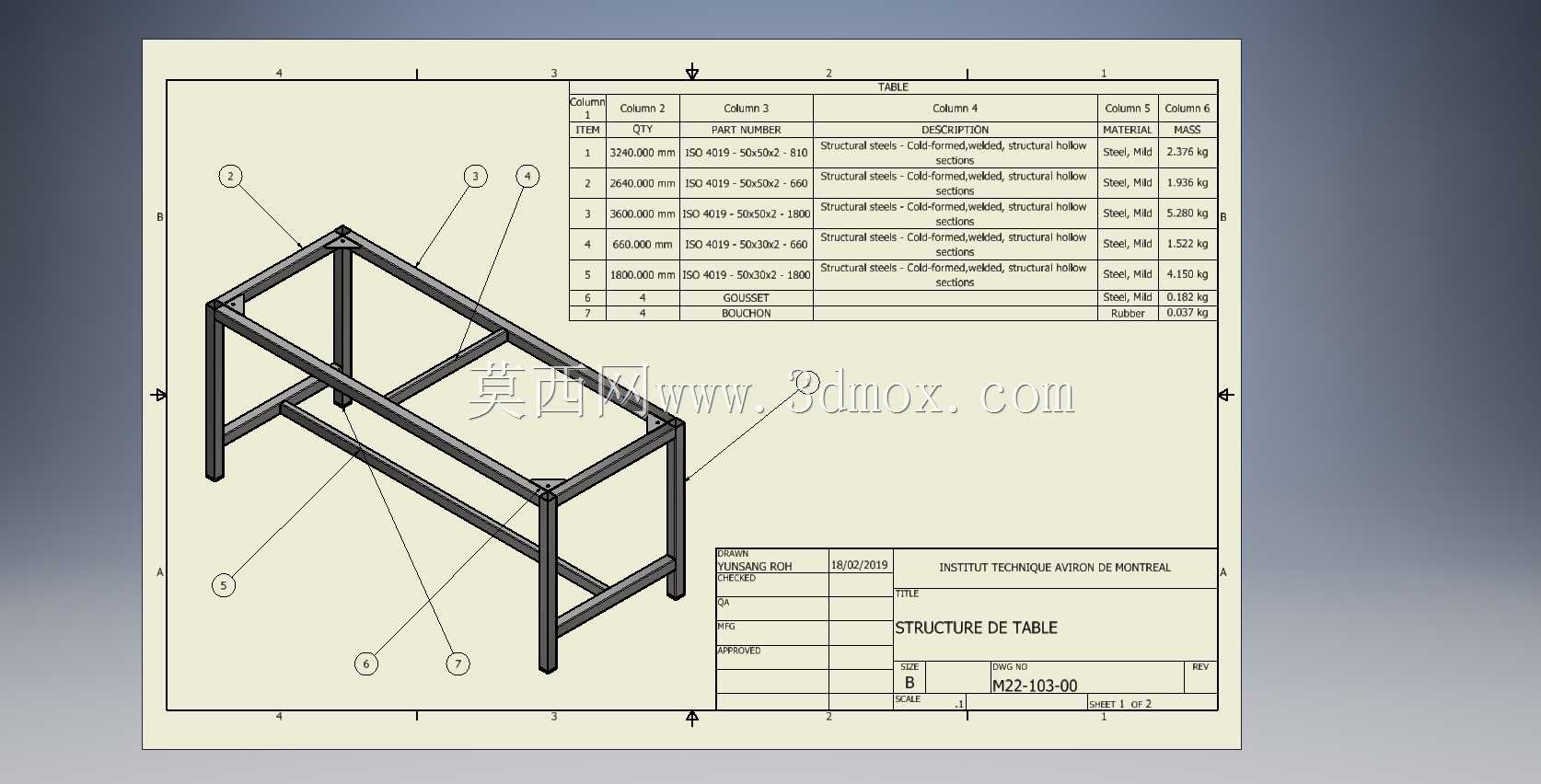

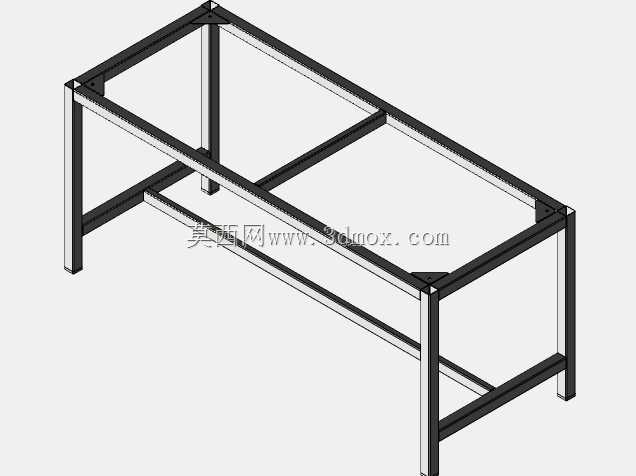

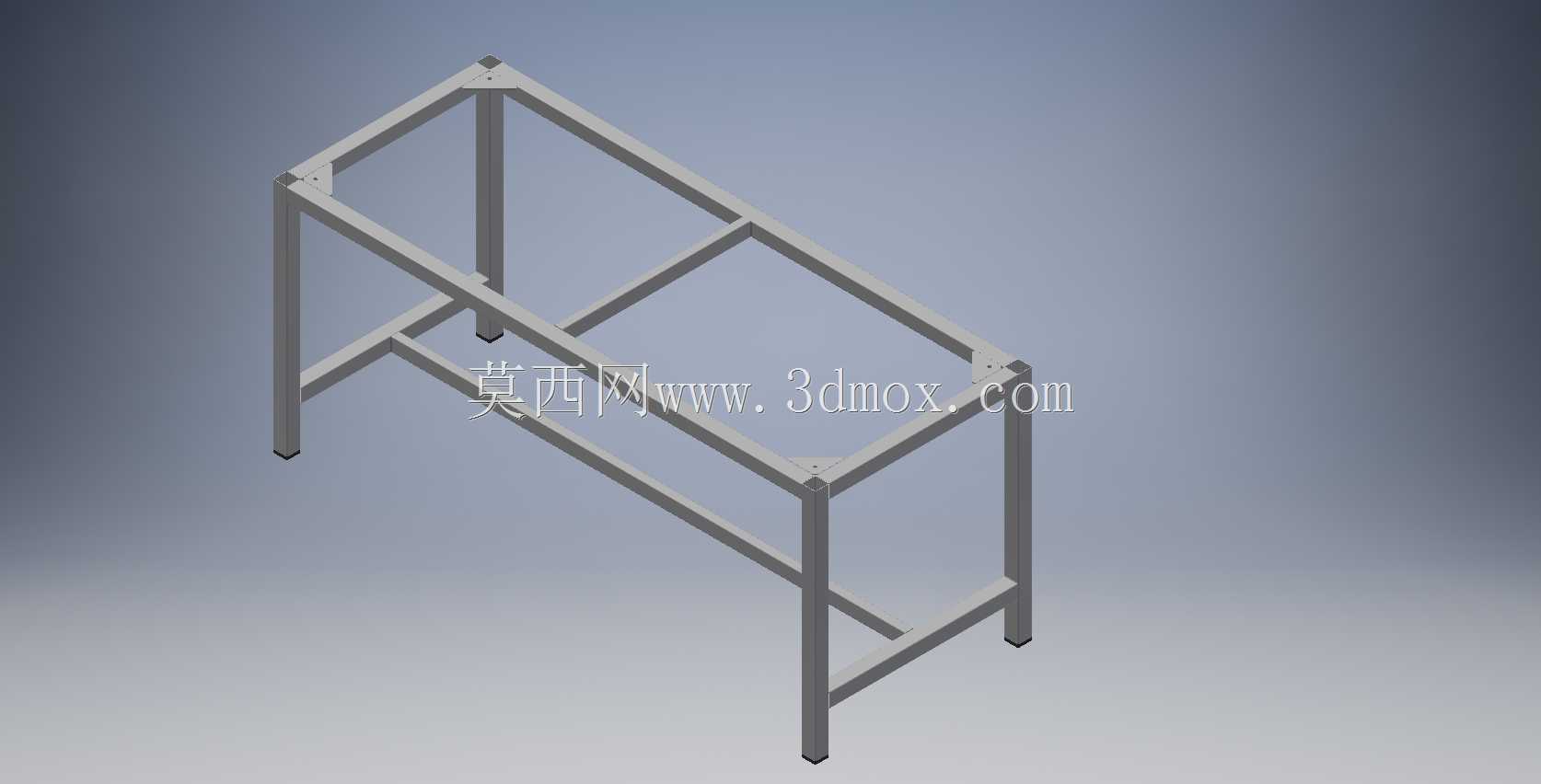

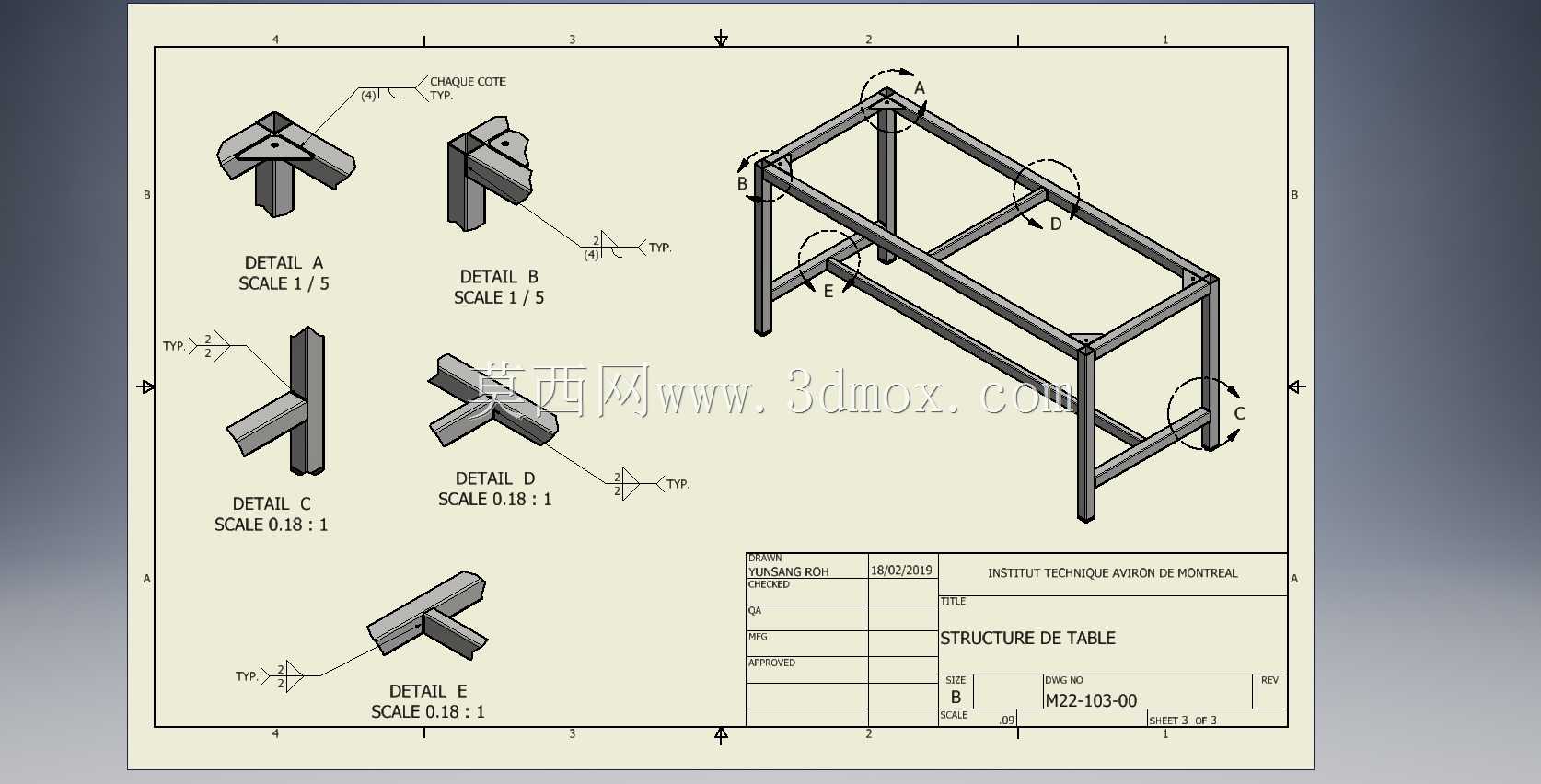

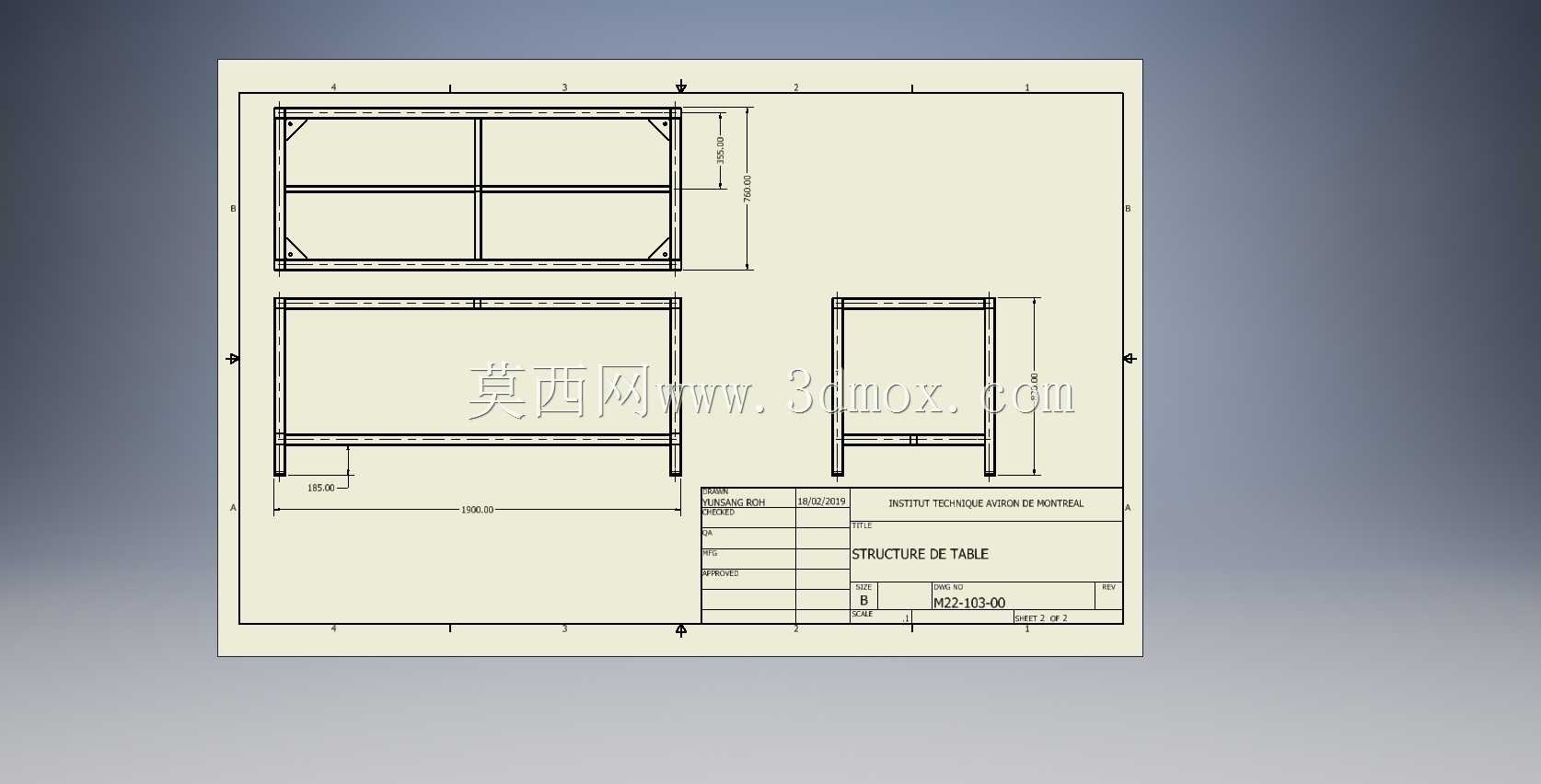

这款框架结构主要面向车间工位作业、轻型设备承载、生产线旁临时操作等场景使用，整体采用标准矩形方管作为主体承载构件，区别于铝型材拼装式工作台，全焊接的连接形式能提供更稳定的刚性表现，在频繁承受冲击载荷、反复放置重型工件的工况下，不会出现型材拼接处松动、连接件滑移的问题。设计过程中优先考虑了侧面焊缝的处理要求，所有方管衔接的外露位置都预留了足够的焊接操作空间，避免因管件间隙过小导致焊枪无法抵达施焊位置，同时在框架的长边方向额外增设了横向加强横梁，将台面的承载跨度拆分为两段，有效降低长跨距方管在满载下的绕度变形量。从安装边界来看，框架四根立柱的底部预留了脚垫安装孔位，可搭配可调脚杯适应车间不平整的地面，安装时无需额外打膨胀螺栓固定，仅靠脚杯调节即可保证整体台面的水平度，框架上部的边框采用统一规格的方管焊接，台面可根据实际使用需求铺设钢板、防静电胶皮、木板等不同材质的面板，边框内侧预留的台阶尺寸刚好承托面板，无需额外设计压条固定。结构设计上特意规避了复杂的折弯件、异形件，所有构件均为市场常规备货的标准方管，下料后仅需做简单的端口裁切即可组对焊接，生产加工门槛低，适合小型机加工车间自行制作，不需要开模或者定制特殊截面的型材。框架的横向支撑位置避开了操作人员腿部的活动空间，站立作业时腿部不会碰到下方的横撑，适配常规750mm-850mm的作业高度需求，若有特殊高度要求，仅需调整立柱方管的下料长度即可，其余横梁、加强筋的尺寸无需改动，具备一定的衍生通用性。焊接完成后整体框架的形位公差控制在每米1mm以内，组对时采用工装夹具定位，避免焊接变形导致框架扭曲、台面安装后倾斜的问题，侧面焊缝要求满焊后打磨平整，既避免尖锐焊疤划伤操作人员，也能提升整体框架的外观一致性，在长期使用过程中，焊接处的抗疲劳性能优于螺栓连接结构，适合在有轻微振动的生产工位旁使用，比如小型钻床、打磨设备的放置台，或者装配工位的作业台，都能满足承载需求。
