手动快速夹紧工装夹持器结构设计

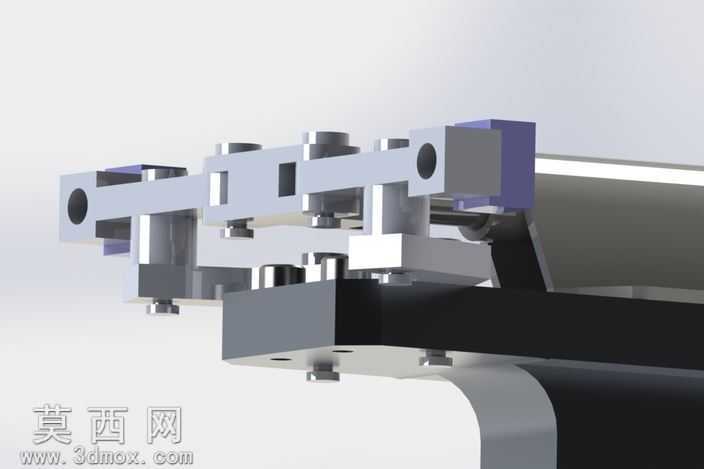

本作品为手动式快速夹持器三维建模作品，整体采用SolidWorks完成全参数化建模，所有零件均按照实际机械加工公差要求进行尺寸约束，装配过程严格遵循实际工装的装配逻辑，添加了完整的配合约束，可实现夹持动作的动态模拟，直观展示机构的运动行程与夹紧原理。模型渲染阶段采用哑光金属材质模拟主体钢制构件，表面添加细腻的喷砂纹理还原真实机加工零件的质感，夹持端的接触块采用紫色硬质工程塑料材质，通过材质参数调整区分不同功能部件，底座部分做了金属氧化发蓝的质感处理，手柄部位添加防滑纹理细节，渲染光影采用柔和的工作室布光，清晰呈现各部件的结构轮廓与装配关系，无穿模、错位等建模问题。从结构设计来看，该夹持器采用肘节式快速夹紧原理，通过手柄扳动带动内部连杆机构实现死点锁止，无需额外动力源即可提供稳定的夹持力，底座采用L型一体式安装结构，预留标准安装孔位可直接固定在工作台面，夹持臂采用对称双支点设计，保证夹持过程中受力均匀，夹持端的可调接触块可根据被夹持工件的尺寸进行微调，适配不同规格工件的装夹需求，整体结构紧凑，操作便捷，夹紧后具备可靠的自锁性能，不会因加工过程中的振动出现松脱问题。设计过程中充分考虑了实际使用场景的人机工程需求，手柄的操作行程与握持角度经过反复调整，确保操作人员扳动时施力顺畅，各活动铰接部位均预留了合理的装配间隙，模拟实际销轴连接的活动余量，同时对所有棱边做了倒角处理，避免尖锐边角造成操作划伤，整体结构兼顾了夹持刚性与操作便利性，可作为机械加工工位的手动工装、装配工序的工件固定装置使用，建模过程中对每个零件都做了单独的特征树整理，可直接导出工程图用于实际加工生产，也可作为机械原理教学的演示模型使用。
