ATX板型用十字槽法兰面六角螺钉建模作品

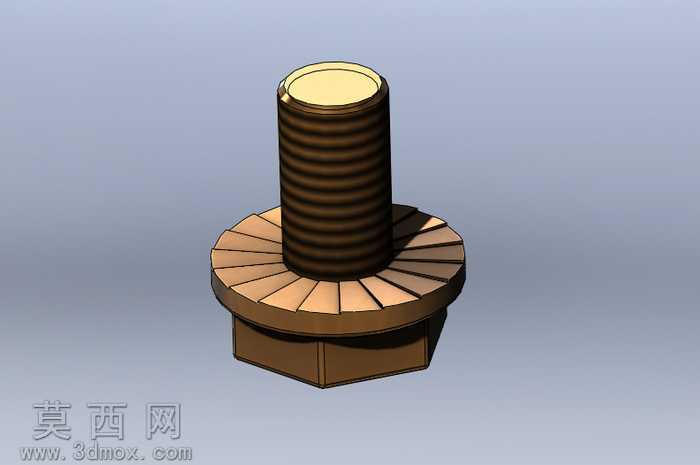

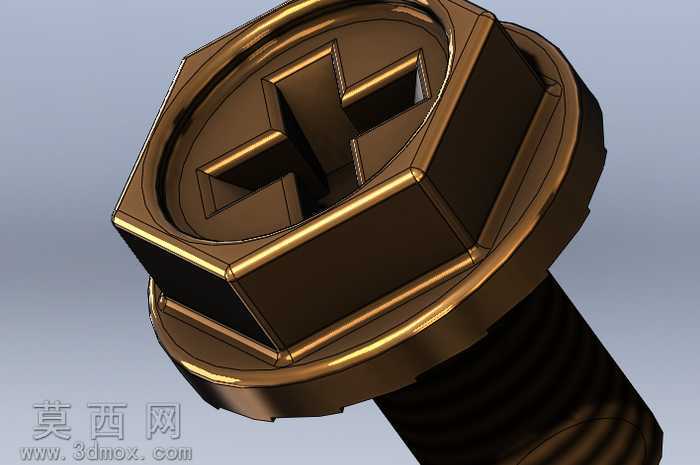

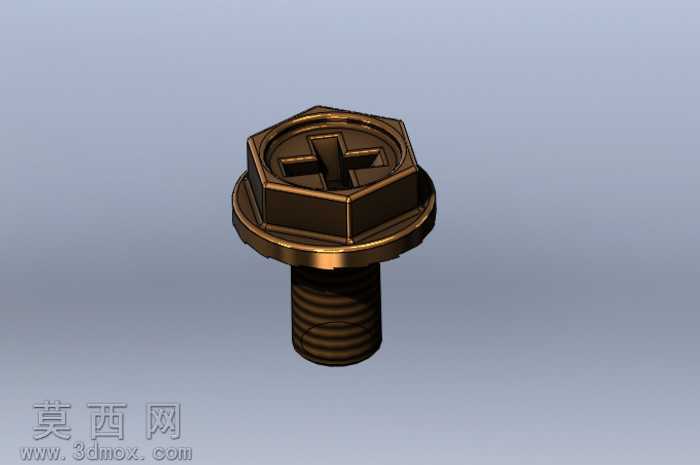

本模型为适配ATX板型装配使用的十字槽法兰面六角螺钉，整体建模过程严格遵循机械紧固件的实际尺寸规范，以螺纹直径3.5mm、公称长度6mm为基础参数展开三维构建。建模阶段首先绘制螺钉头部的六角外轮廓基准草图，通过拉伸凸台生成六角主体结构，随后在头部顶面绘制十字槽的对称轮廓，采用拉伸切除命令完成十字驱动槽的结构制作，槽体的深度、宽度比例完全匹配对应规格螺钉的行业标准，保证槽型与对应旋具的匹配度。头部与螺杆衔接处的法兰盘结构单独绘制轮廓，通过放样过渡保证法兰与六角头部、法兰与螺杆衔接处的圆角过渡自然，还原真实螺钉的冲压成型结构特征。螺杆部分的螺纹采用螺旋线扫描切除的方式制作，严格按照公制螺纹的牙型角、螺距参数生成完整螺纹牙型，螺纹收尾处做自然退刀处理，还原实际机加工螺纹的末端结构特征。材质渲染阶段选用镀彩锌五金件的金属材质，调整材质的金属度、粗糙度参数，模拟镀锌层略带暖调的金属光泽，在六角棱边、法兰盘边缘处添加细微的倒角高光效果，还原五金零件加工后的边缘倒角质感。渲染场景采用柔和的漫反射环境光，搭配定向主光源突出螺钉头部十字槽、六角棱面、法兰盘的结构层次，阴影参数调整为软阴影，避免生硬阴影遮挡结构细节。设计过程中重点还原该类螺钉的法兰面防滑齿结构，在法兰盘底面绘制均匀分布的细齿轮廓，通过阵列命令完成整圈防滑齿的建模，还原该类螺钉装配时法兰面增大接触面积、防滑止动的功能结构，整体模型的每一处结构细节都对应实际螺钉的功能设计，既保证外观渲染的真实质感，也完整还原紧固件的装配结构特征，可用于装配模拟、结构展示等场景使用。
