多工位自动夹具插装弹出机构设计

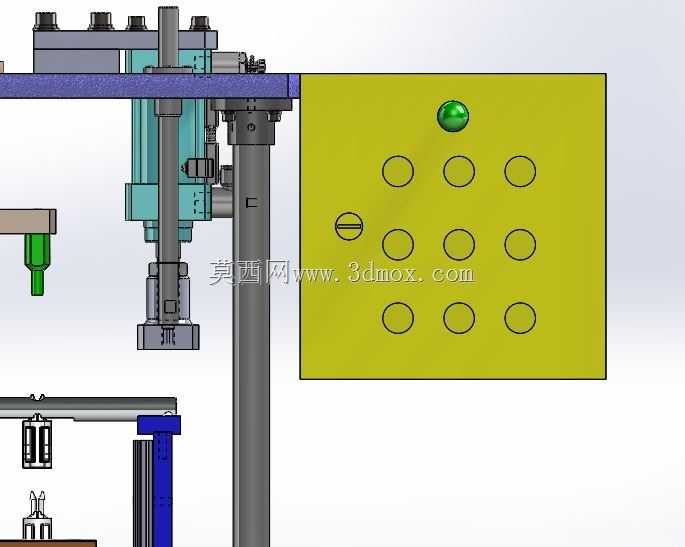

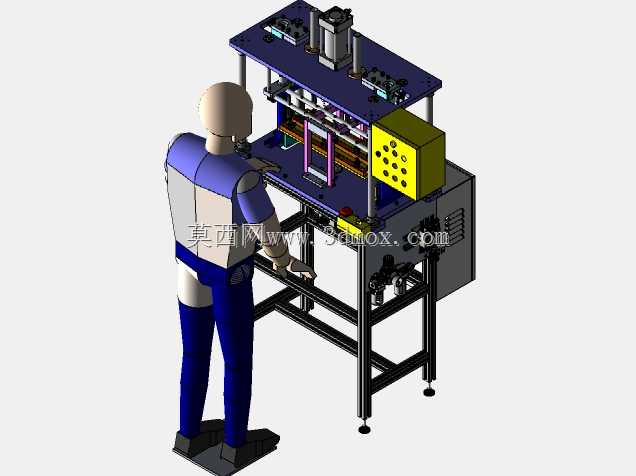

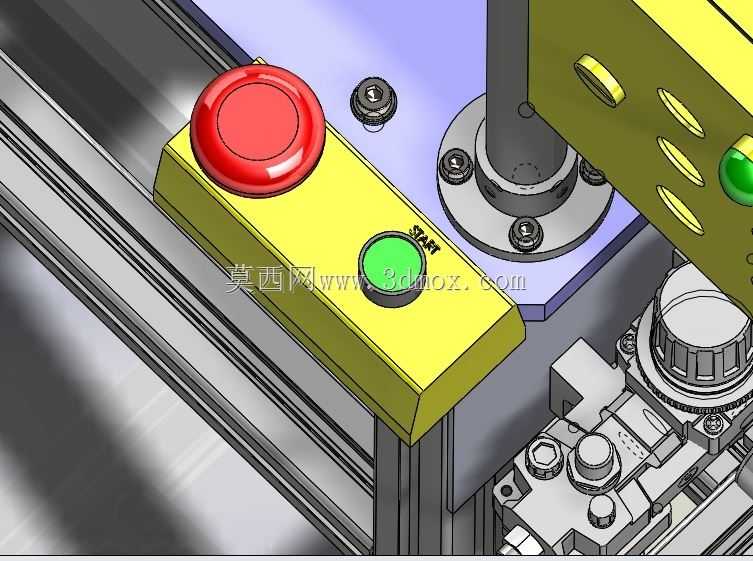

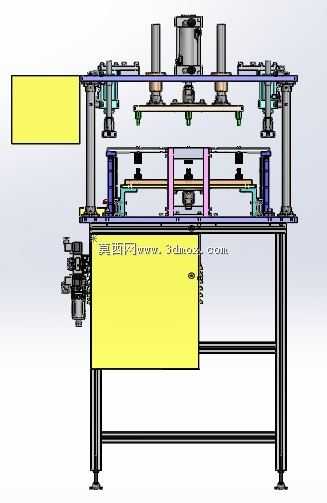

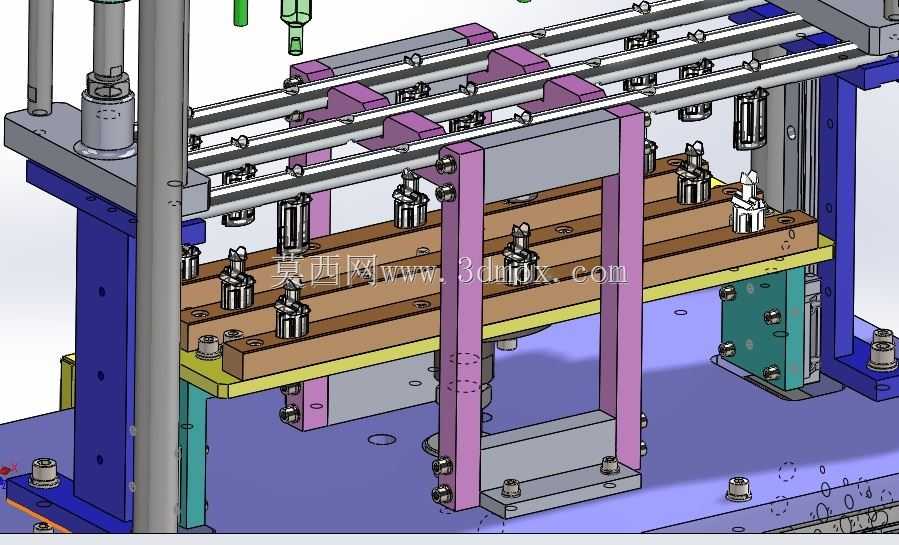

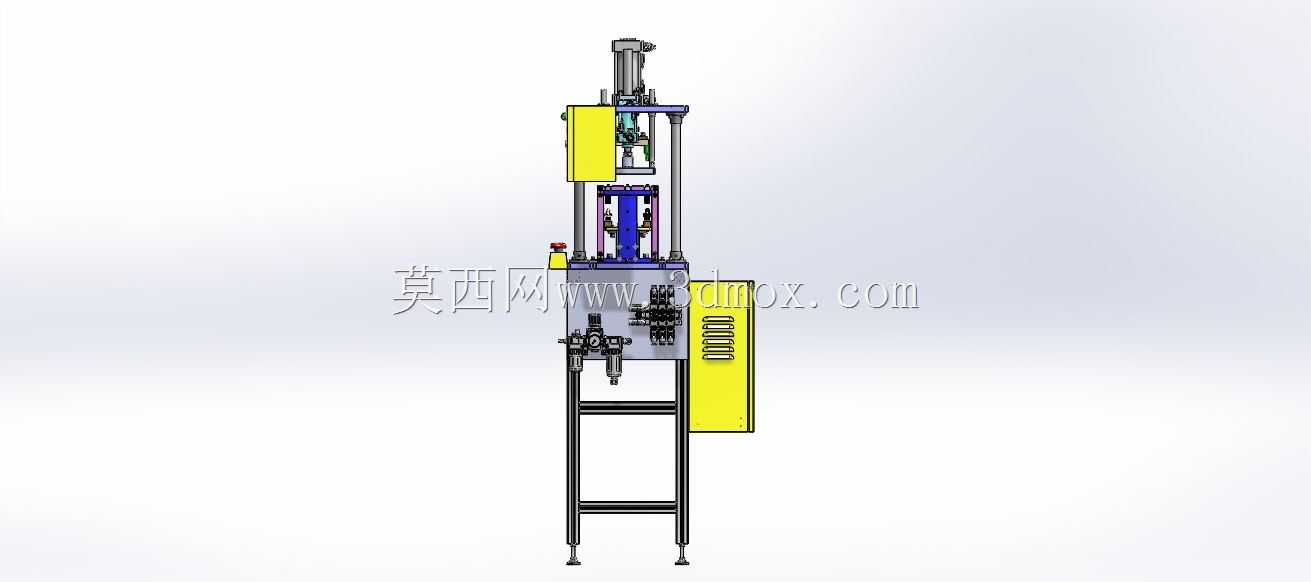

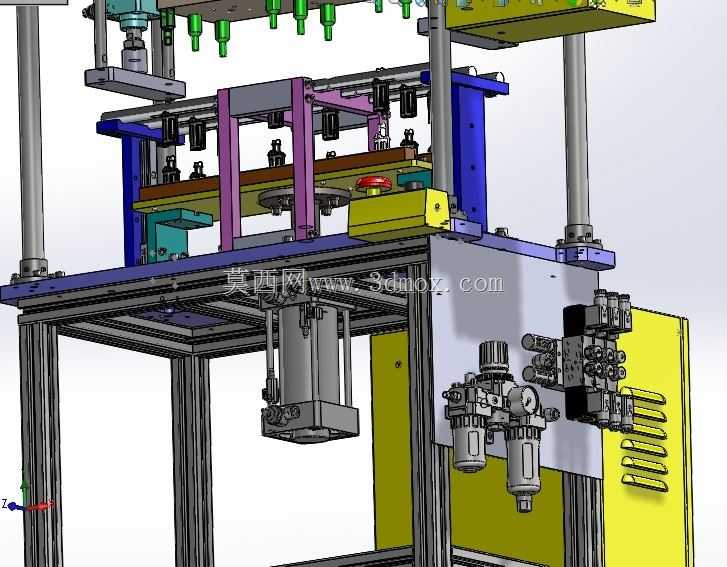

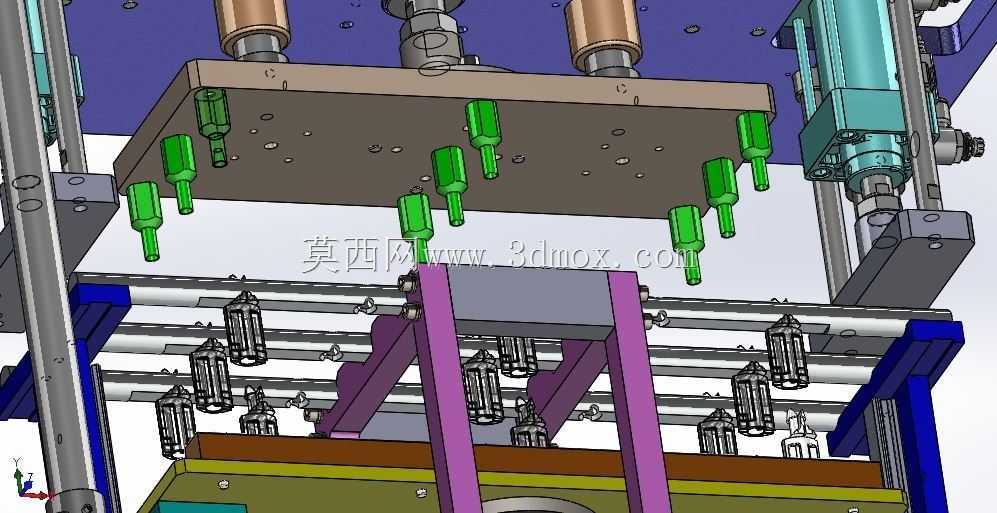

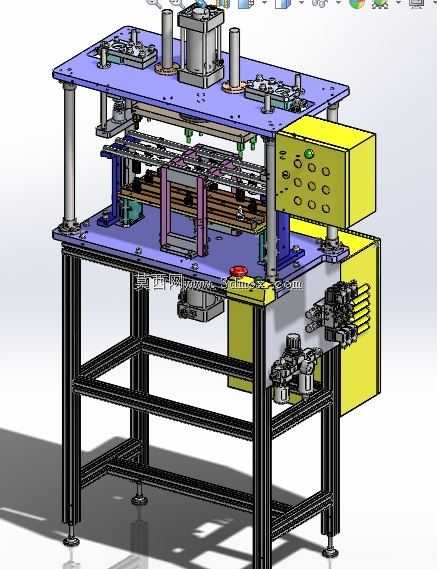

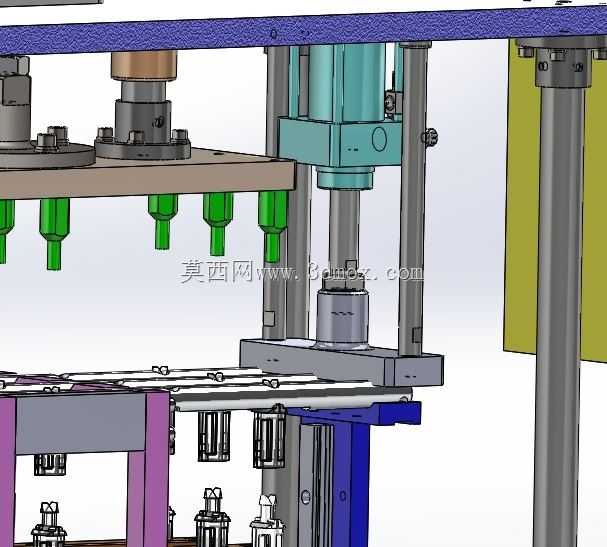

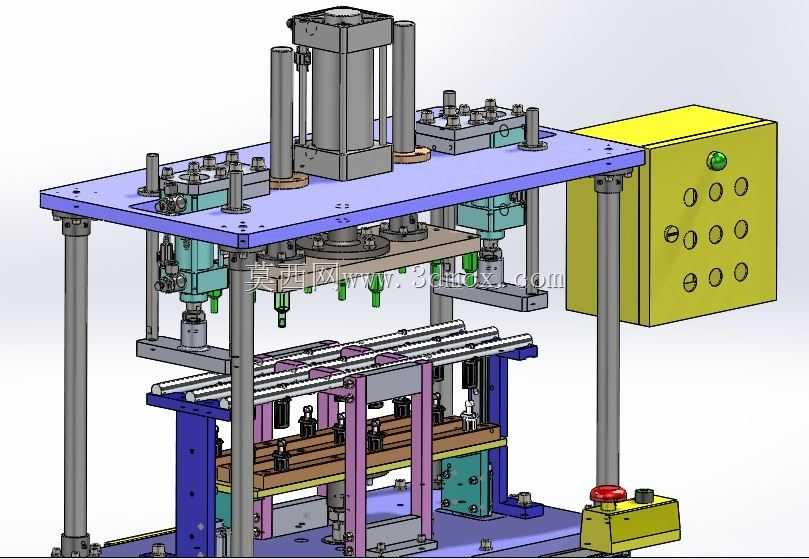

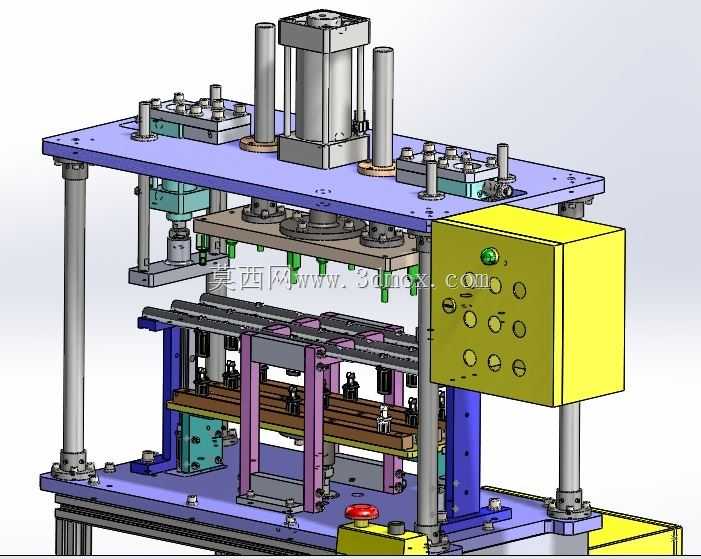

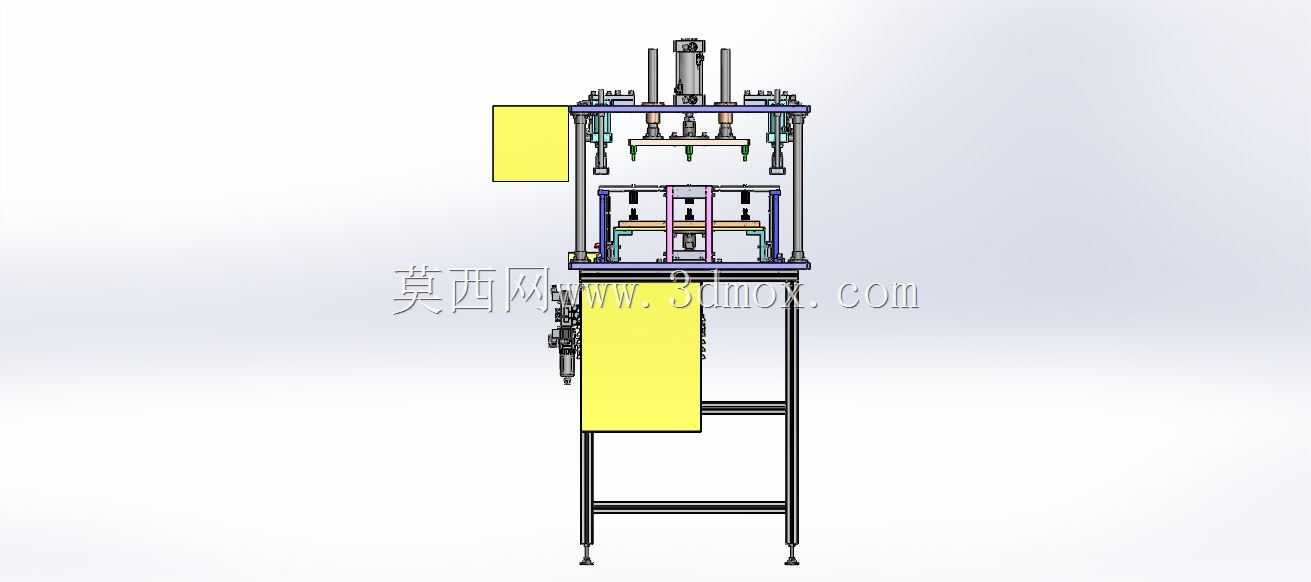

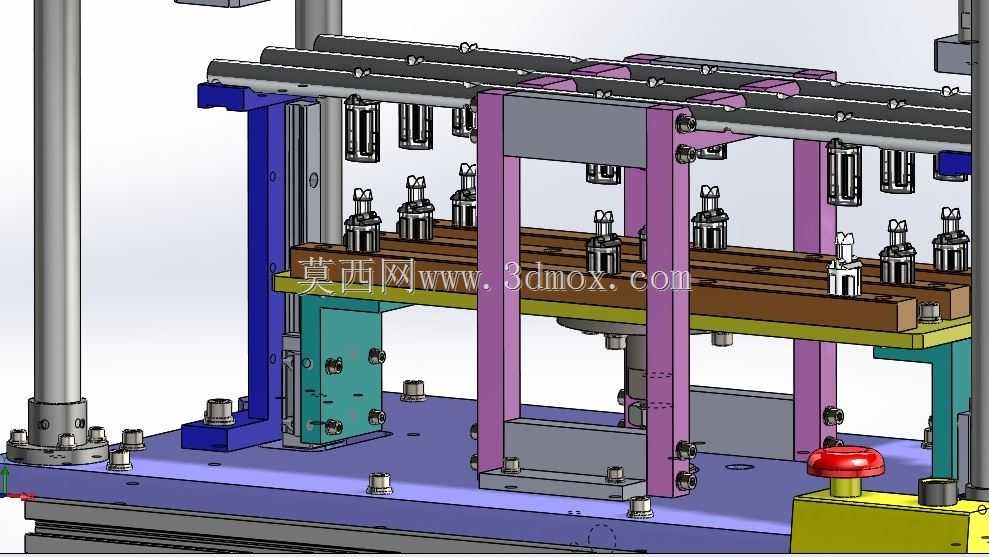

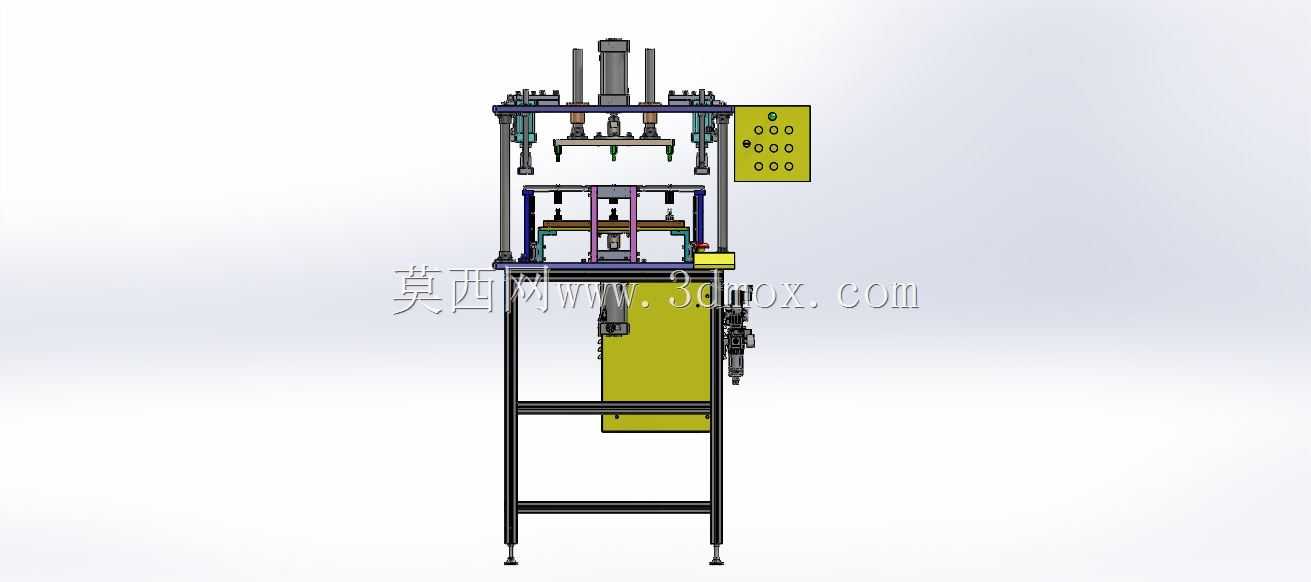

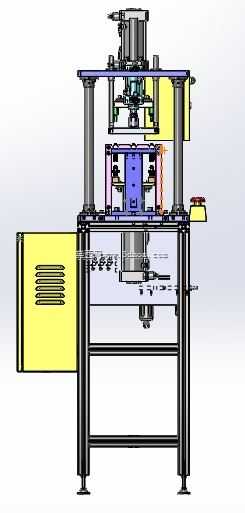

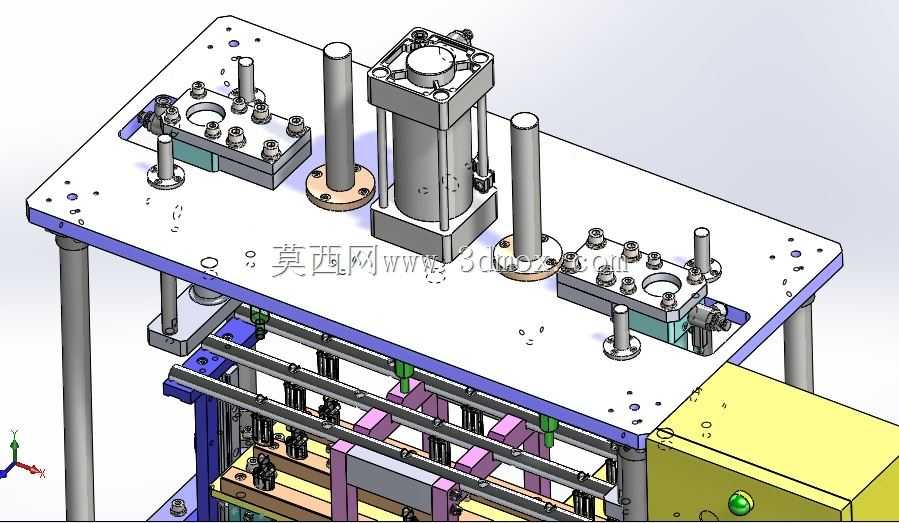

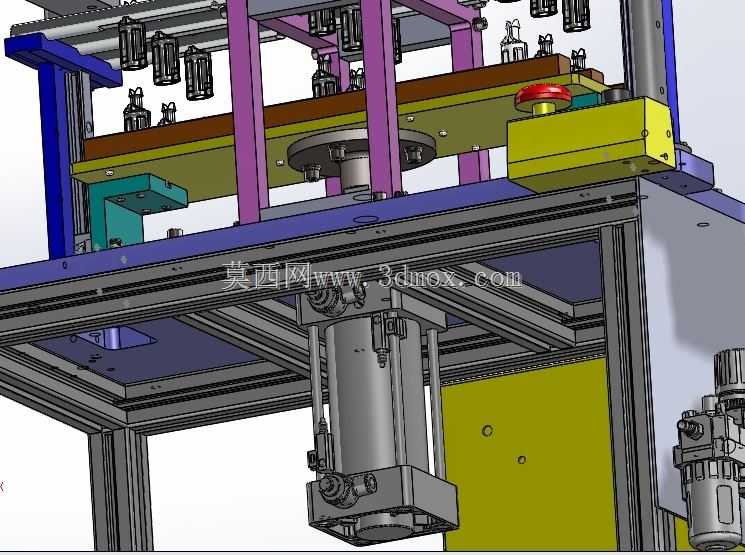

这套机构主要面向3C电子、小五金零部件的自动化装配产线场景，解决小尺寸工件在装配工序中自动上料装夹、装配完成后自动退料的连贯作业需求，替代传统人工装夹取件的重复操作，适配节拍较快的连线式装配工位。从结构布局来看，机构采用三杆平行排布的多工位设计，单排可同时承载多个工件装夹位，配合产线的步进输送节奏，可同步完成多件工件的插装定位与弹出卸料，工位间距按照常规小尺寸装配工件的操作空间预留，相邻工位的操作互不干涉，适配直径10-30mm范围内的柱状、带台阶类小型工件的装夹作业。设计过程中优先考虑了装夹的同轴度要求，上部的压装导向杆与下部的夹具定位座采用同轴导向设计，每一组装夹位都配置独立的弹性定位销，工件插入时依靠导向锥面自动导正，避免装夹偏位导致的装配不良；下部承托板采用分层结构，上层为耐磨电木板材质，直接接触工件避免刮伤工件表面，中层为钢板承托结构保证整体刚性，下层安装弹出驱动组件，驱动行程按照工件的装夹深度设定，弹出时可将工件顶升至超出夹具定位面10-15mm，方便后续取料机构或者人工直接取件。安装边界方面，机构整体采用立式框架结构，底部通过四个可调脚杯固定在设备台面上，框架立柱采用标准铝型材搭配钢板连接块，整体宽度适配常规400mm宽度的输送线体，上部压装组件的安装面预留了标准安装孔位，可直接对接现有产线的压装动力头，不需要额外改制连接结构。机构的导向部分采用直线轴承搭配光杆导向，保证上下动作的顺畅度，避免卡滞；所有运动副都预留了润滑注油孔，日常维护时不需要拆解结构即可完成润滑保养。在功能实现逻辑上，工件随输送线到达装夹位后，定位机构先对载具进行精定位，随后上部插装组件下行，将待装配零件压入夹具内的工件中，压装到位后触发到位传感器，压装组件回退，待装配工序全部完成后，下部的弹出机构动作，将装配完成的工件从定位座中顶出，方便后续流转。整套结构的受力部件都做了加强处理，压装时的反作用力通过框架立柱直接传导到底部安装面，不会导致承托板变形，长期运行下的装夹精度保持性较好，适合单班8小时连续运行的量产产线使用。
