手动螺旋进给夹紧工装结构设计

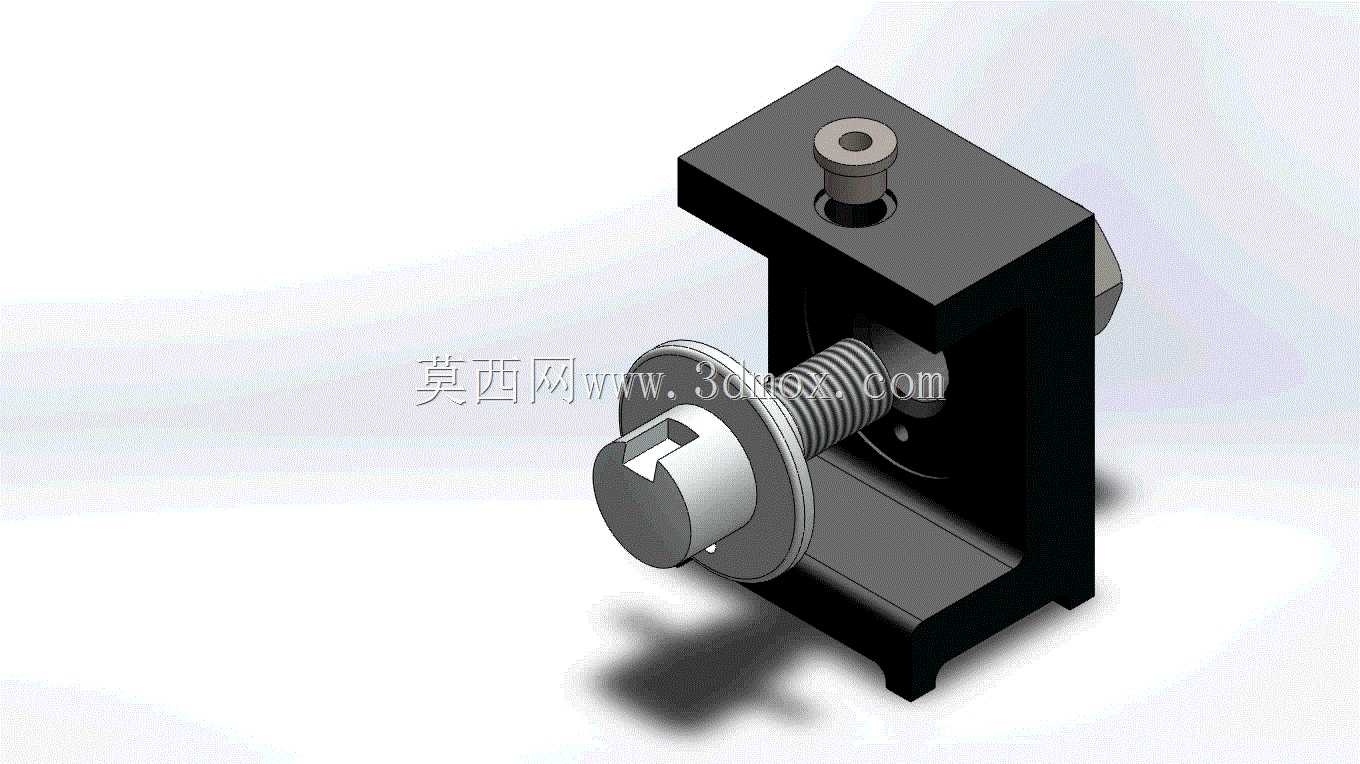

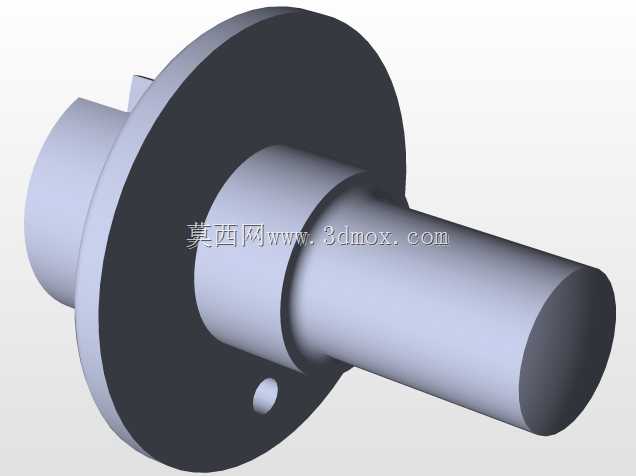

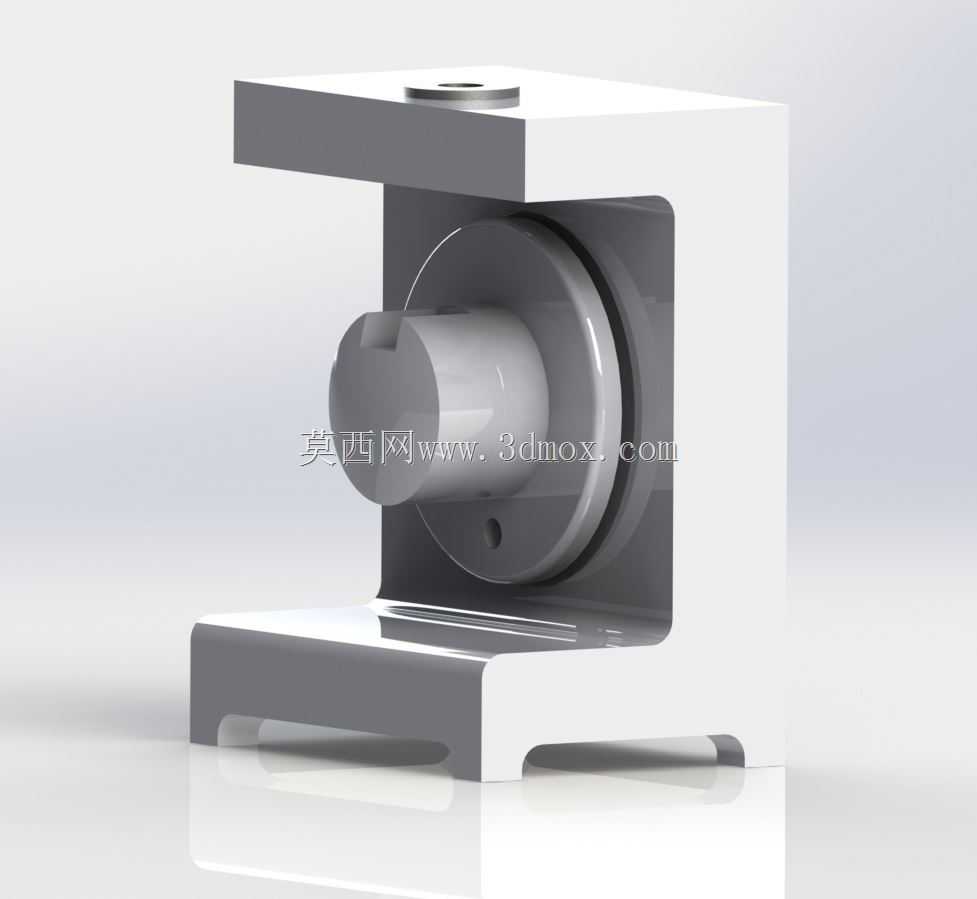

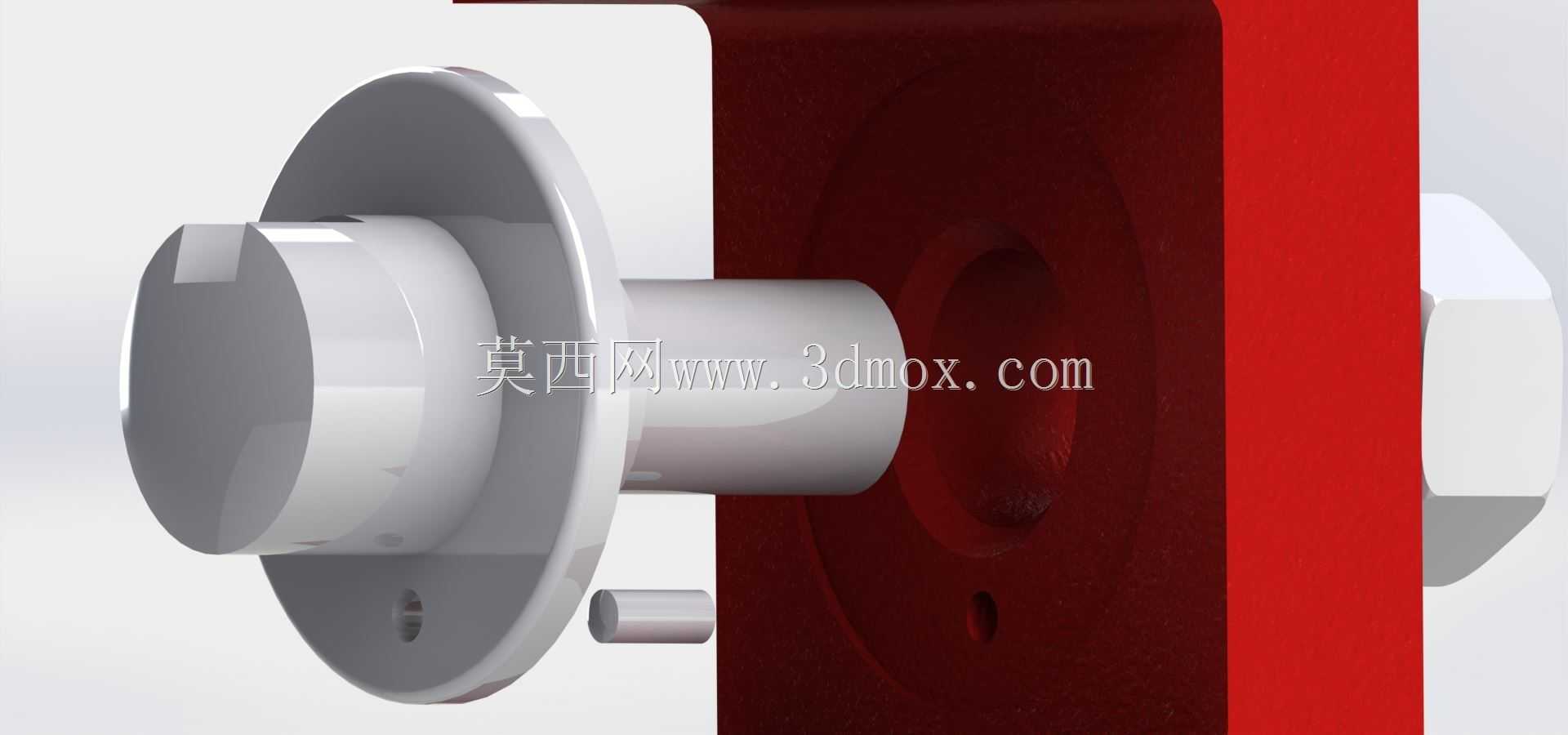

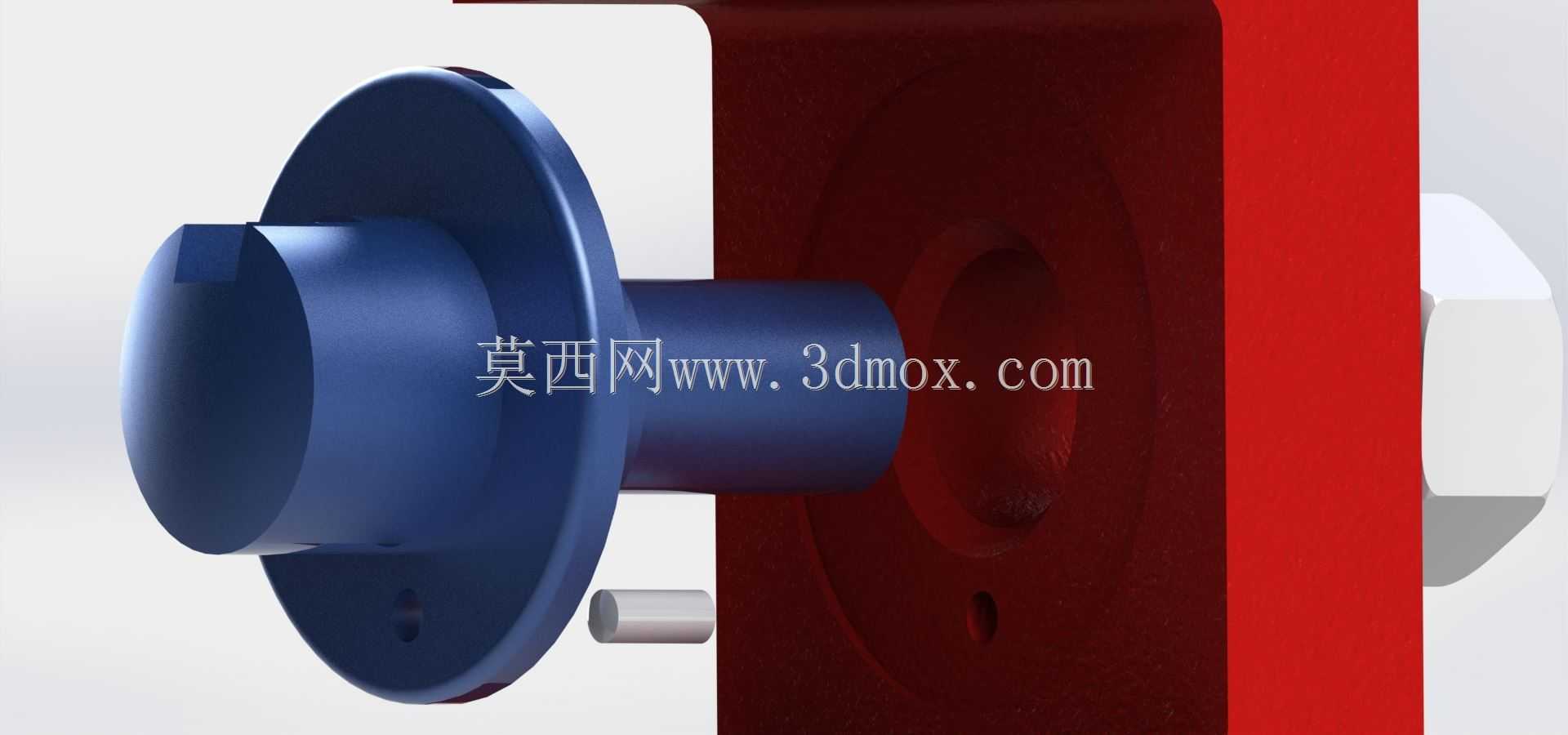

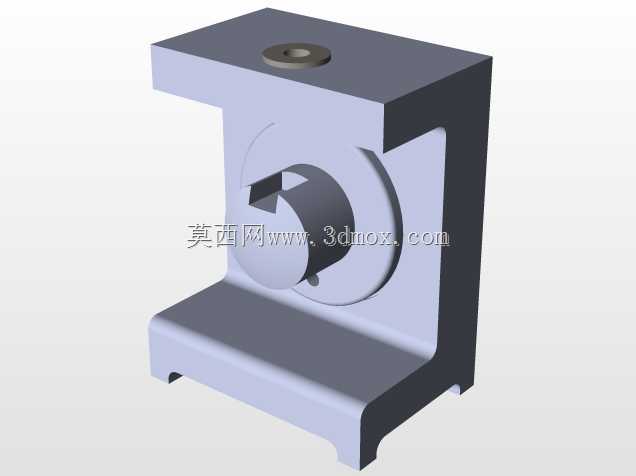

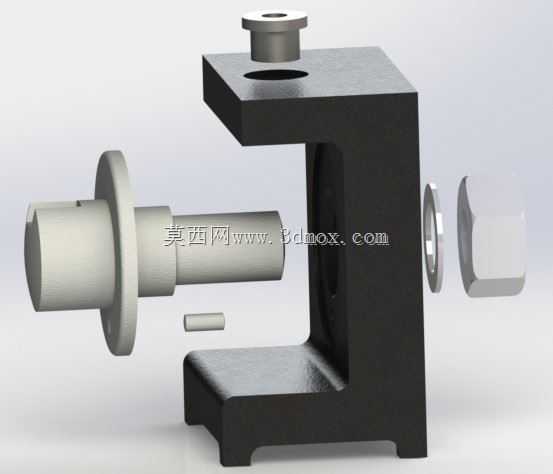

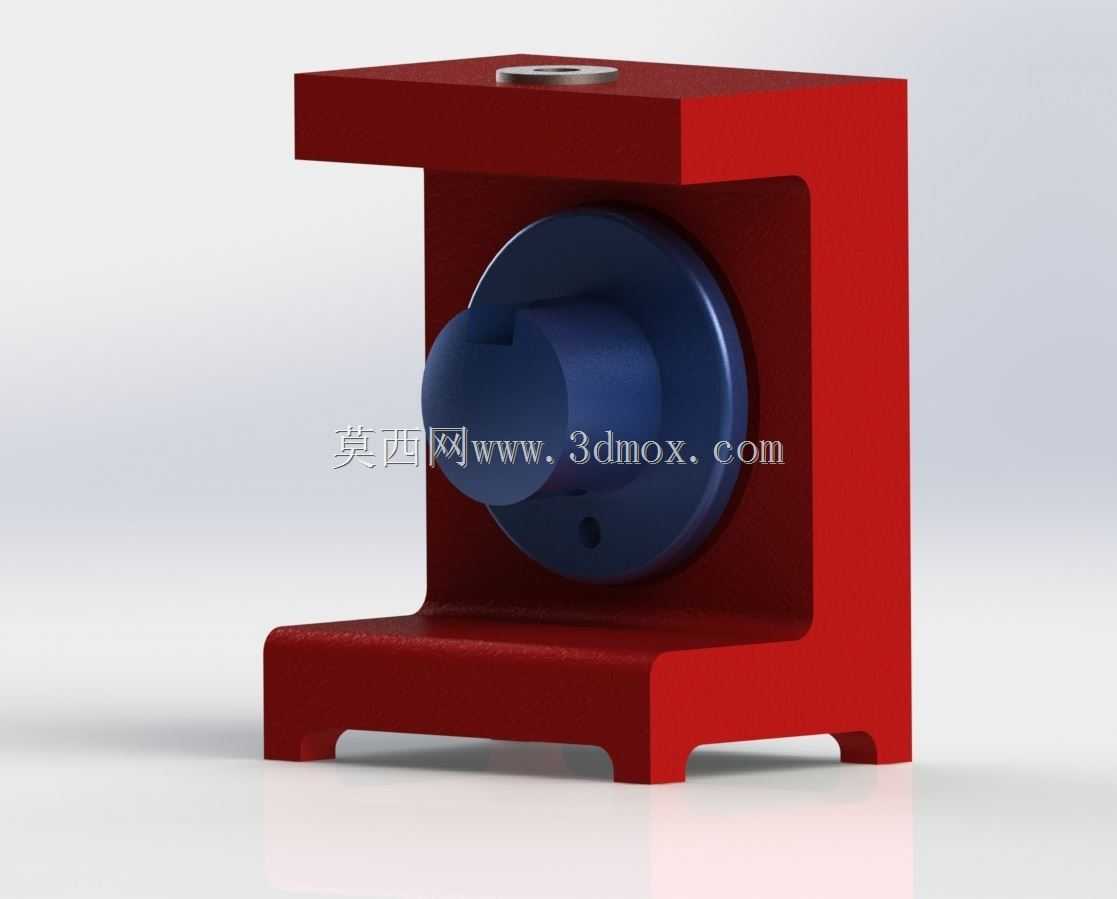

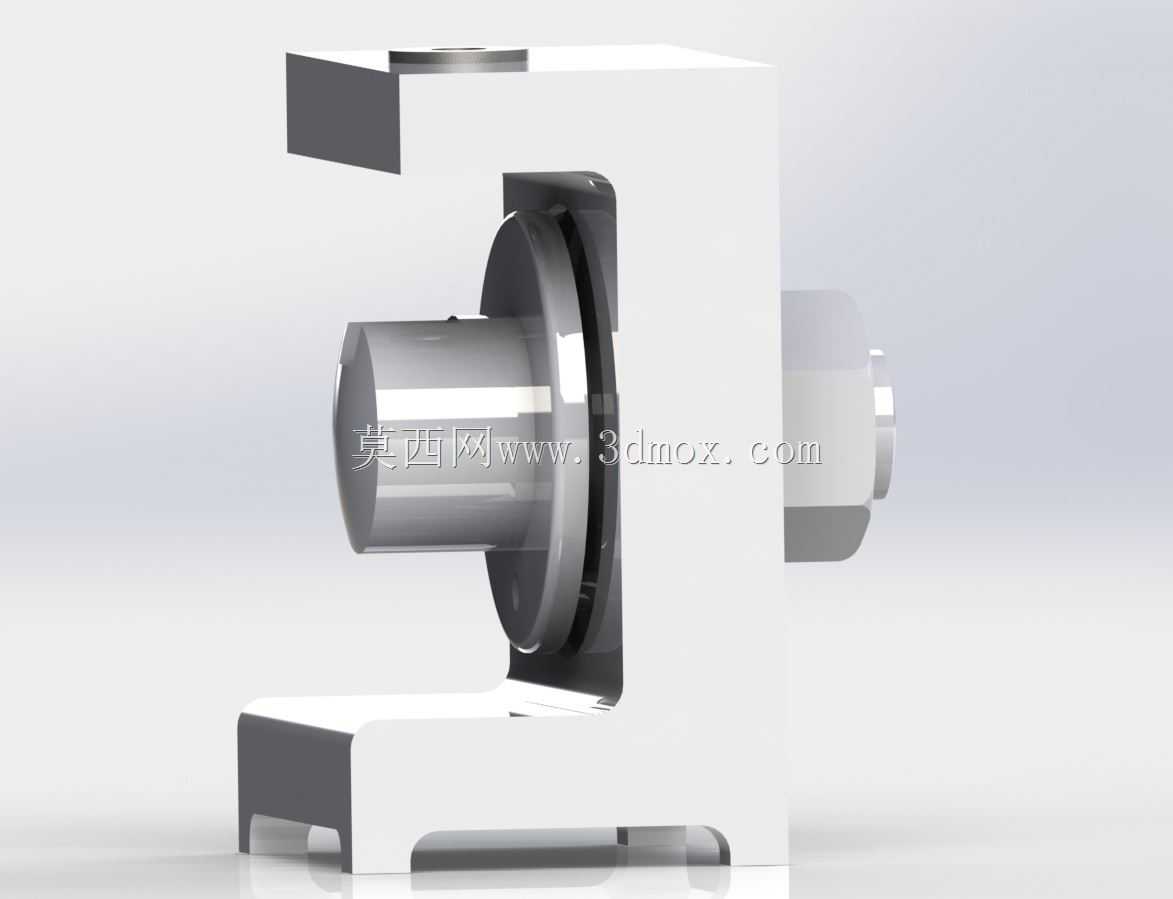

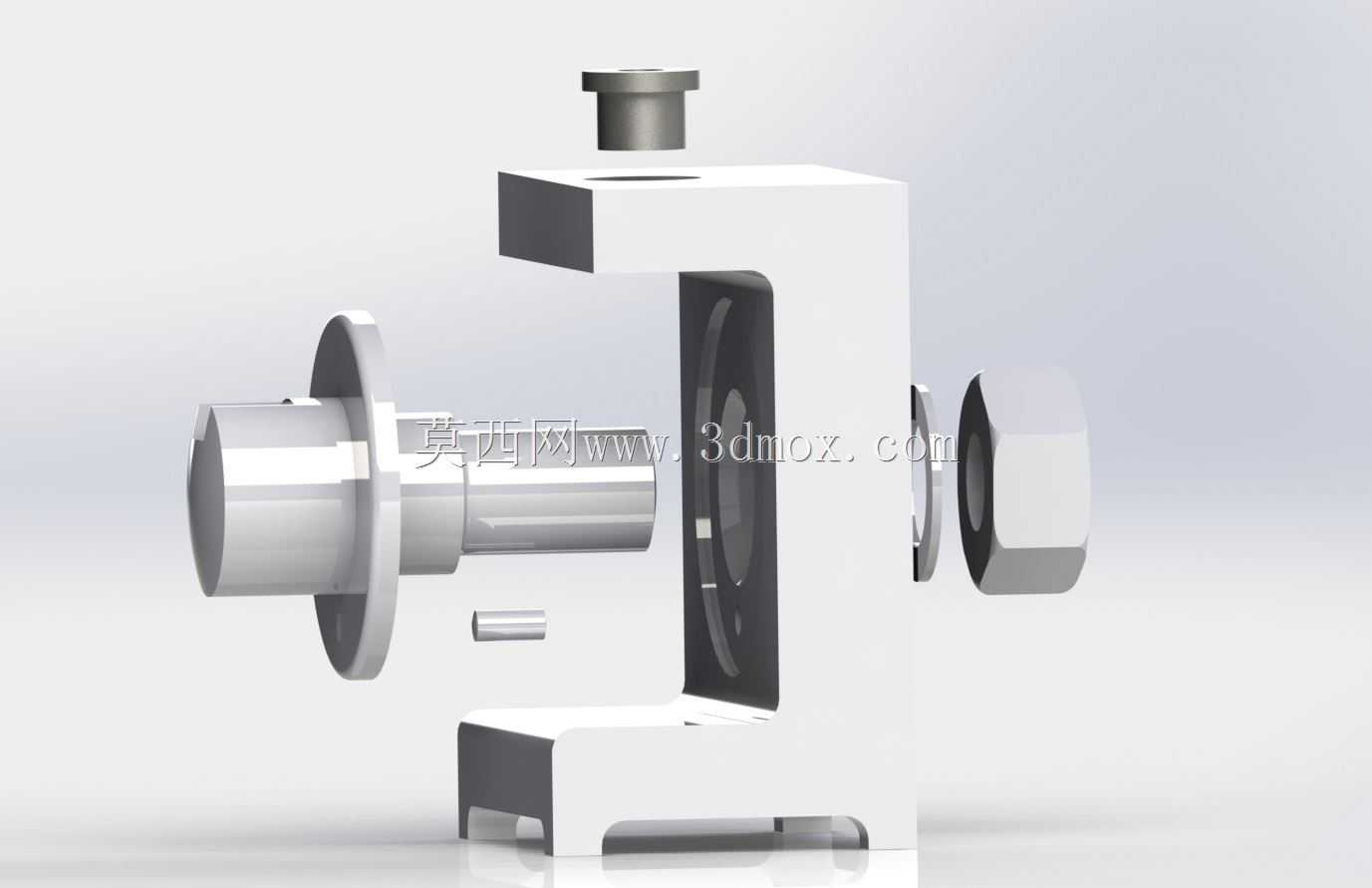

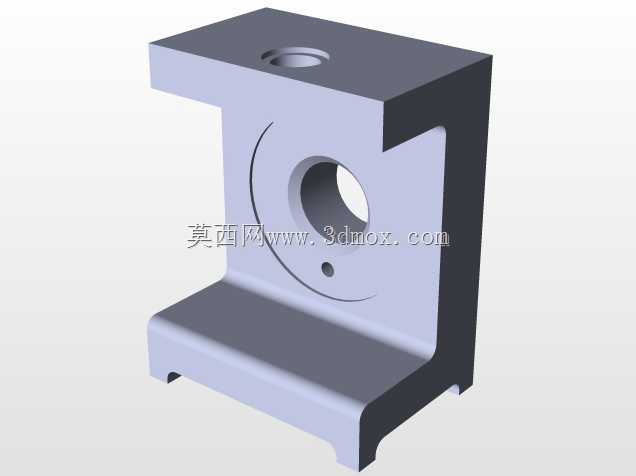

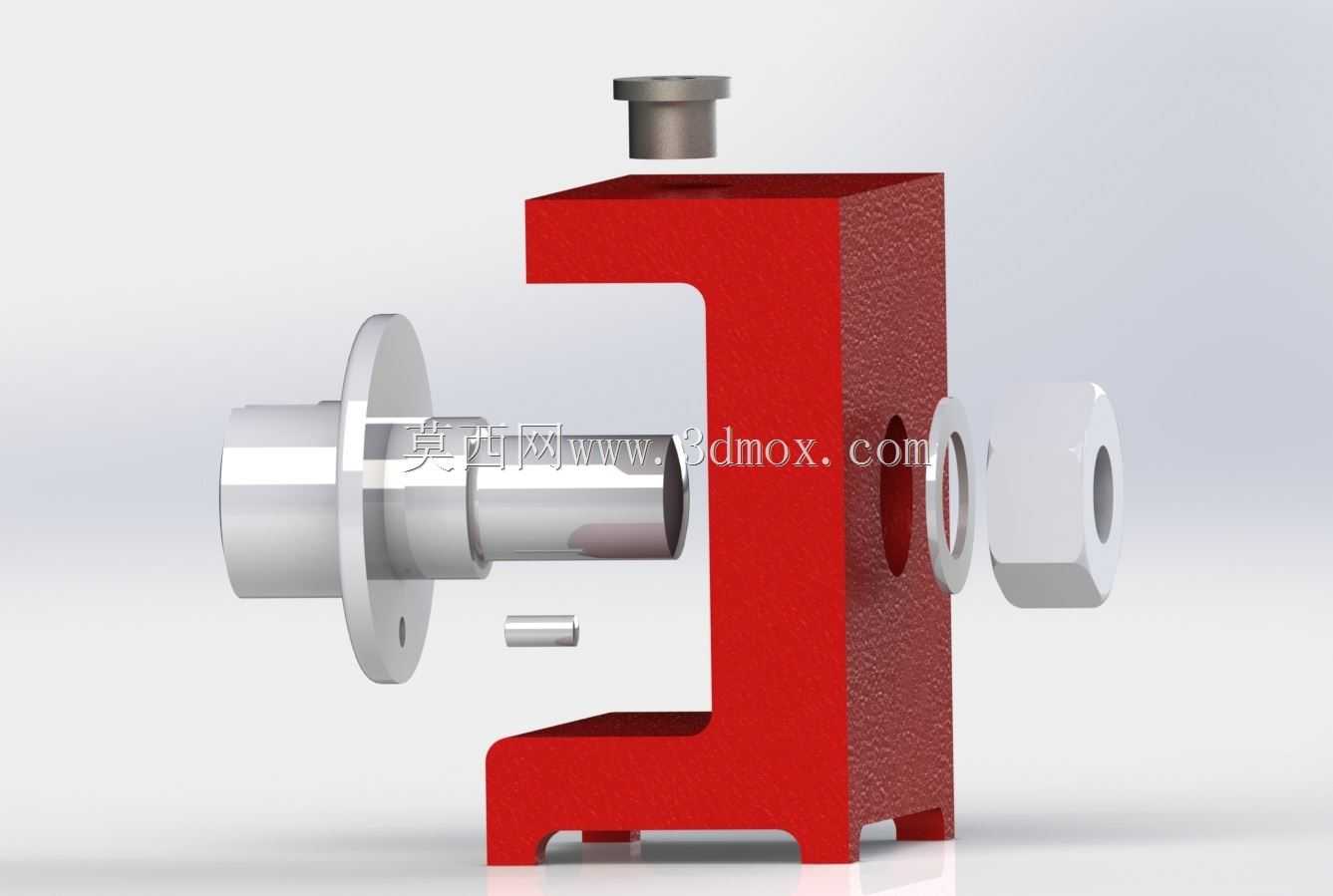

这款手动螺旋夹紧工装，多应用在小型零件铣削、钻孔工序的工位装夹场景，也可作为教学实训中典型螺旋进给机构的演示载体，适配台式钻床、小型铣床的工作台装夹需求，能对厚度在适配范围内的块状、轴类小零件提供稳定的夹持力，避免加工过程中工件出现窜动、移位问题。从结构布局来看，整体采用C型开式机架设计，机架主体为一体式块状结构，底部预留两个安装支脚，可通过T型螺栓直接固定在机床工作台的T型槽内，安装时需保证机架夹持开口方向与刀具进给方向垂直，避免切削力直接作用在螺旋传动副上造成机构磨损。顶部设置的锁紧顶丝为辅助定位结构，当工件完成初步夹紧后，可旋入顶丝抵住活动压块上端，抵消加工过程中产生的振动，防止螺旋副出现反向回松，保障装夹可靠性。核心的螺旋进给组件布置在机架侧方，手轮与传动螺杆为同轴一体式设计，螺杆与机架侧部的螺纹孔形成螺旋传动副，转动手轮即可带动前端的活动压块沿水平方向进给，活动压块与螺杆端部采用间隙配合连接，压块可随工件表面的微小角度偏差自适应微调，保证夹持面与工件表面完全贴合，避免点接触造成的工件压伤或夹持不稳。设计过程中，螺旋副的导程选用常规公制粗牙螺纹规格，兼顾进给速度与自锁性能，无需额外添加锁紧机构即可在停止进给后保持夹持力，手轮边缘做了滚花处理，增大手动操作时的摩擦力，操作人员无需借助辅助工具即可完成夹紧与松脱操作，适合小批量零件加工时频繁换件的使用场景。安装边界方面，整体结构的外轮廓尺寸紧凑，不会占用过多工作台安装空间，C型开口的垂直高度与水平行程经过匹配设计，可覆盖常规小型机加工零件的装夹尺寸范围，活动压块的夹持面做了平面度处理，表面粗糙度控制在合理范围内，既保证足够的夹持摩擦力，又不会在软质工件表面留下过深的夹痕。日常使用中，仅需定期在螺旋传动副位置涂抹润滑脂，即可降低螺纹磨损，延长工装使用寿命，整体结构无复杂易损件，维护成本极低，适合小型加工车间、实训教学场景长期使用。
