板材切割折弯复合冲压模具结构设计

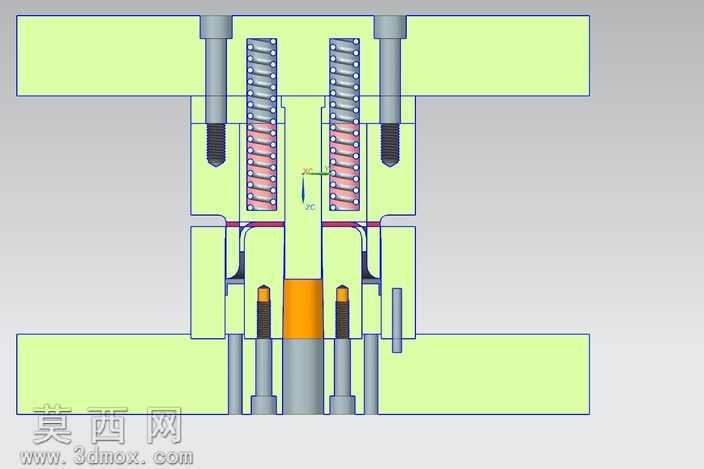

本模型为板材切割折弯一体化复合冲压模具，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循冲压模具设计规范，对各零部件的装配公差、配合间隙进行了精准设定，确保模型可直接用于后续的工程出图与加工参考。模型整体采用上下模分体式布局，上模部分设置有弹性卸料组件、冲切凸模与折弯成型凸模，弹性卸料结构内置等距排布的矩形螺旋弹簧，弹簧参数经过力学核算，可在冲压行程中提供稳定的卸料压力，避免板材在冲切过程中发生翘曲变形；冲切凸模与折弯凸模采用同轴集成设计，可在单次压力机行程内先后完成板材的轮廓冲切与折弯成型工序，有效减少工序周转，提升冲压加工效率。下模部分对应设置有凹模镶块、顶料组件与定位挡料结构，凹模镶块采用分体式拼接设计，便于后续磨损后的快速更换，降低模具维护成本；顶料组件内置弹性复位结构，可在成型完成后将工件从凹模腔内平稳顶出，避免工件卡模影响连续生产；定位挡料结构设置于下模进料侧，可对送入的板材进行精准定位，保证每一次冲压的成型尺寸一致性。建模过程中对所有标准件均采用标准化特征建模，内六角紧固螺钉、导柱导套等零件的尺寸参数完全符合行业通用标准，非标准的凸凹模、固定板、卸料板等零件均采用实体拉伸、切除、阵列等特征完成建模，各零件之间的装配约束完全模拟实际模具的装配关系，不存在干涉错位问题。材质设定方面，凸凹模工作零件设定为模具钢材质，表面做硬化处理质感表现，固定板、卸料板等结构件设定为优质碳素结构钢材质，弹簧等弹性零件设定为弹簧钢材质，紧固标准件设定为标准件发黑质感，渲染过程中对不同材质的反光度、粗糙度进行了差异化调整，可清晰区分各零部件的结构边界与功能分区。整体设计思路围绕复合工序集成展开，将原本需要两套模具完成的切割、折弯工序整合到一套模具中，在保证成型精度的前提下，有效缩减了模具占用的设备空间，降低了模具制造成本与工件的加工周转周期，适合中小型五金板材零件的批量冲压生产使用。
