便携式磁力研磨光整加工设备结构

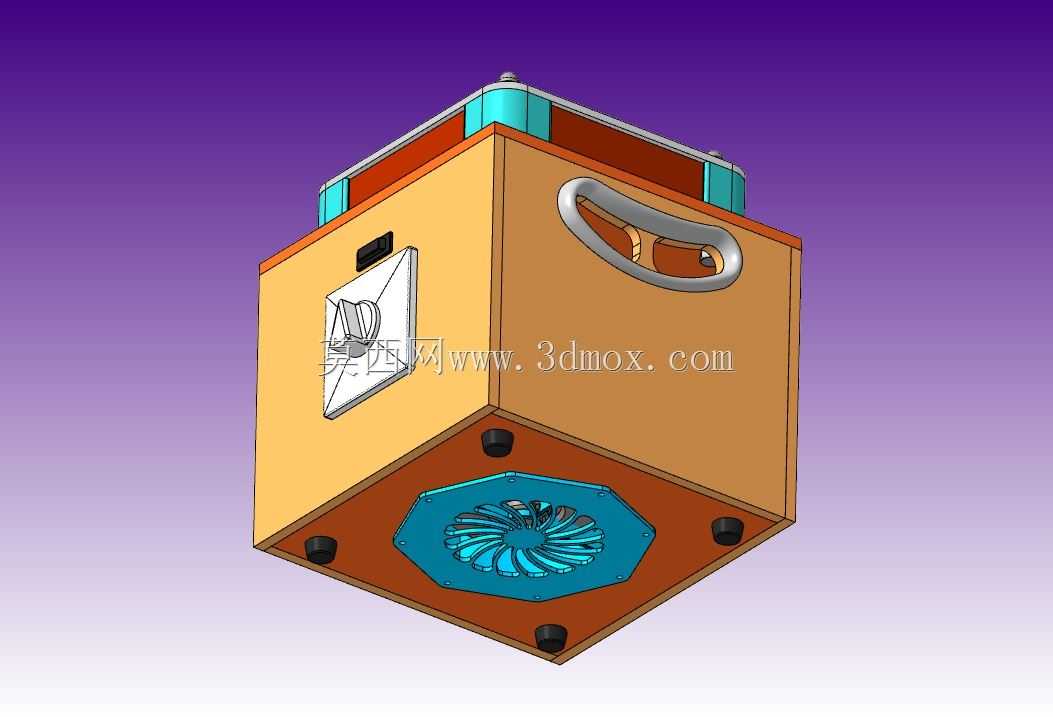

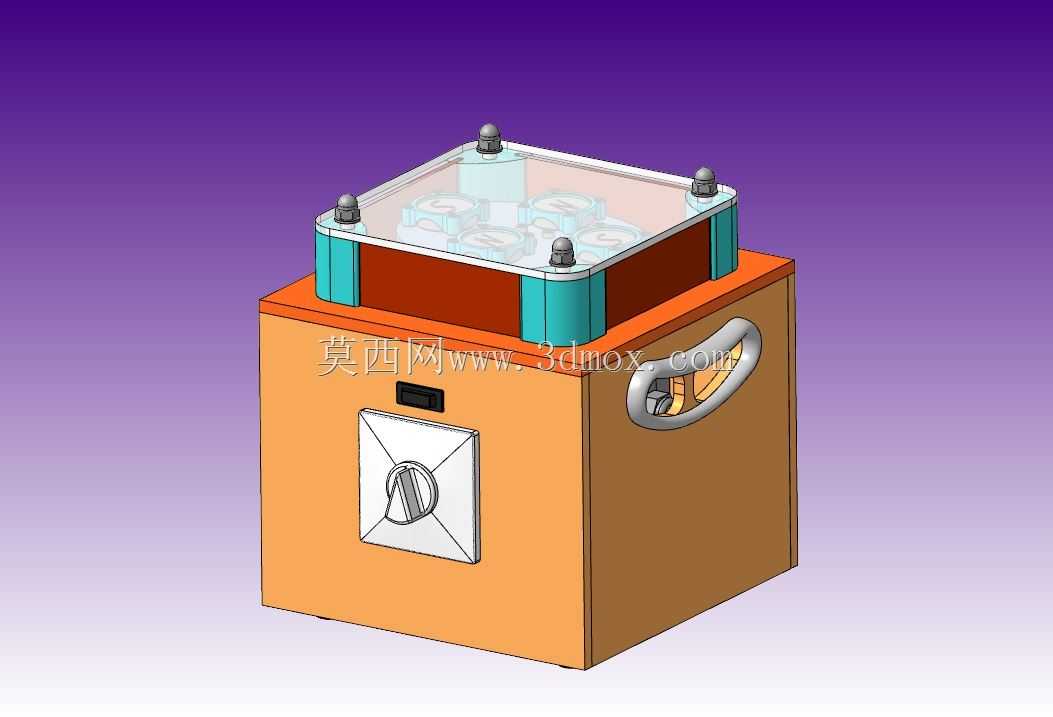

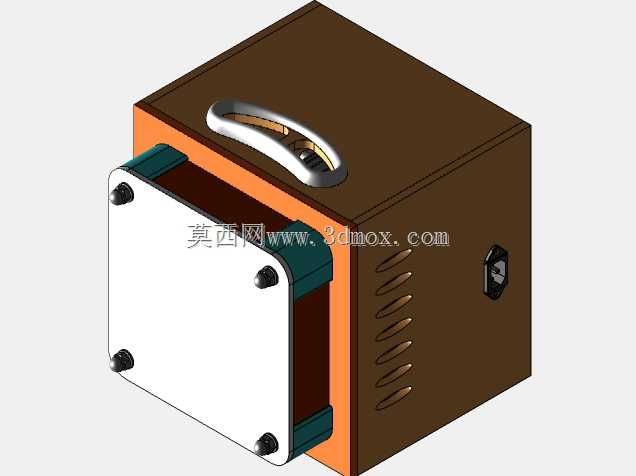

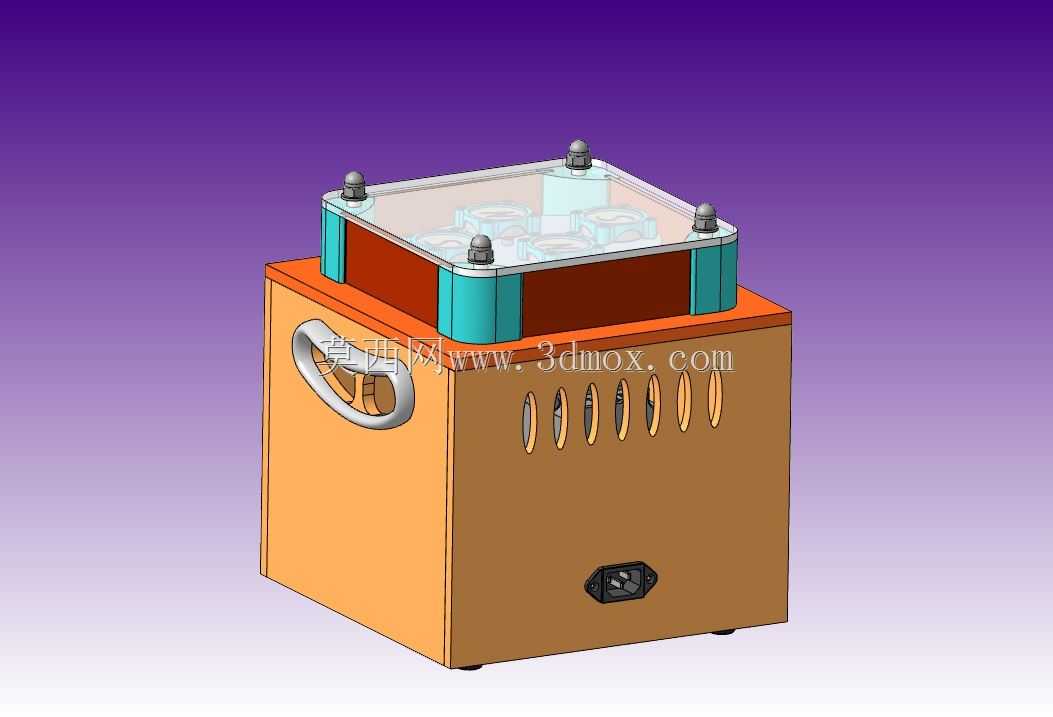

这款磁力研磨设备的结构设计，核心围绕小批量精密零件的现场光整加工需求展开，区别于大型固定式研磨生产线，它采用正六面体的集成式箱体布局，把磁力发生组件、驱动单元、控制模块、操作部件全部整合在单块箱体内，不需要额外外接复杂的管路或分体式机架，适合在模具维修工位、小型机加工车间、精密零件返修场景下使用，不需要专门预留大面积的设备安装场地，单人即可完成移位和操作。从结构布局来看，设备底部设置八边形的加工工作区，内置带特殊流道构型的磁力发生转盘，工作时转盘带动磁性磨料产生高速交变磁场，让磨料在工件表面形成无规则的磨削运动，能够覆盖异形零件的沟槽、内孔、交叉孔等常规研磨工具难以触及的位置，完成去毛刺、去除氧化层、降低表面粗糙度的加工需求，不会像硬性磨削工具那样在工件表面产生二次划痕或者加工应力。箱体侧面集成了嵌入式的电源开关与调节控件，操作高度符合人体站立操作的舒适区间，侧面加装的弧形金属提手做了圆弧包边处理，搬运时不会硌手，箱体底部四个角设置了防滑减震脚垫，设备运行时能够抵消转盘高速转动带来的小幅振动，不需要额外打膨胀螺栓固定在地面上，放置在常规的钳工工作台面上即可稳定工作。设计过程中特意将控制模块与磁力发生模块做了隔层布置，避免强磁场对控制元件的信号产生干扰，箱体顶部的散热端盖采用多段式通风结构，能够在设备连续运行时及时带出内部驱动元件产生的热量，延长设备连续工作的时长。箱体的外壳采用拼接式钣金结构，各个面的连接位都做了折边加强处理，日常维护时只需要拆开对应面的盖板即可检修内部组件，不需要整体拆解外壳。这类设备主要适配小型精密五金件、3D打印金属零件、小型模具镶件的表面光整工序，相比传统的手工研磨，加工一致性更好，也不会出现人工操作导致的零件棱边倒角过度的问题，加工时只需要将工件放入对应的加工槽内，添加适配粒度的磁性磨料即可启动运行，不需要制作复杂的专用工装夹具，对于多品种小批量的加工场景适配性很强。设备的外部轮廓控制在单人可搬运的尺寸范围内，进出常规的车间电梯、工位通道都不需要额外拆解，在设备布局调整时灵活性很高。
