摄影摄像设备球形调节云台结构

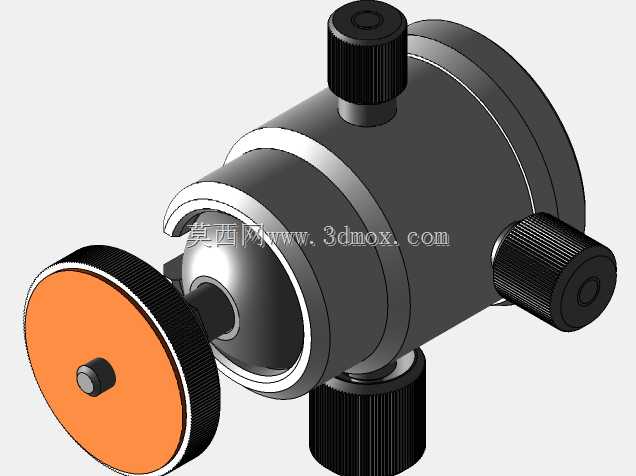

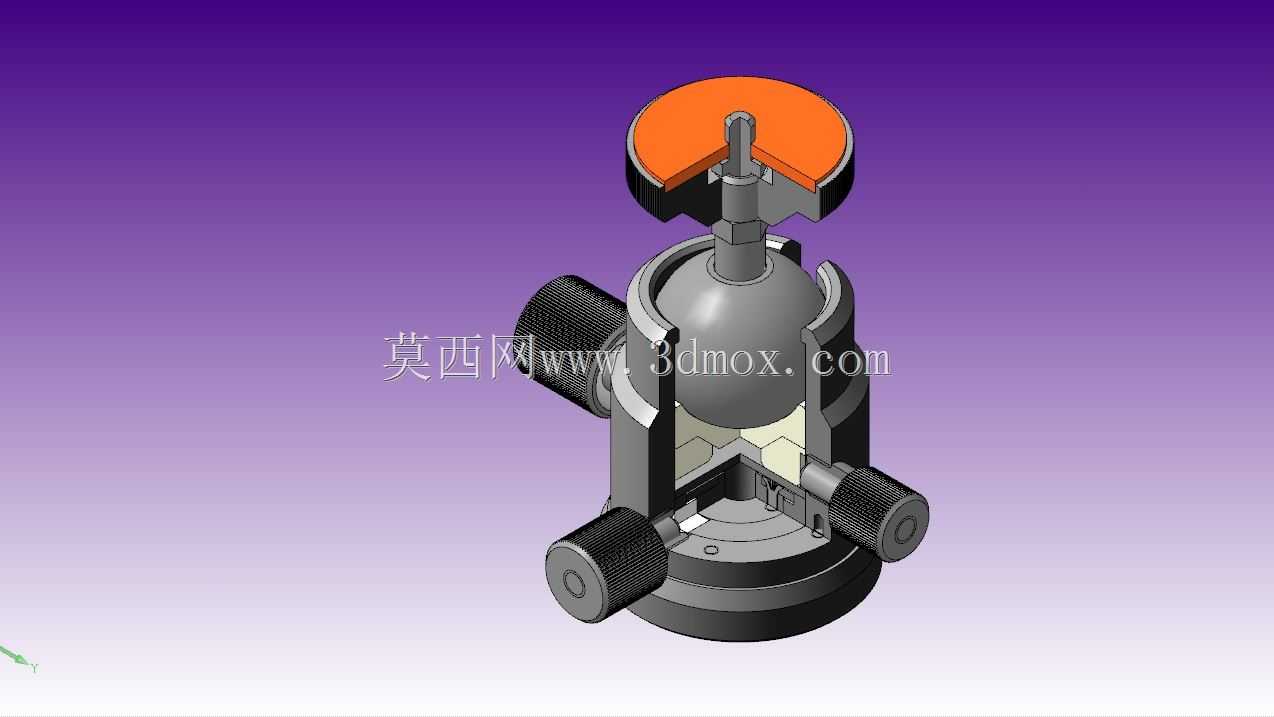

　　这款球形调节云台主要面向摄影摄像器材的支撑固定场景，在户外采风、演播室固定机位拍摄、微距特写拍摄、短视频机位架设等场景中都能见到这类结构的应用，核心作用是为搭载的影像设备提供多自由度的角度调整能力，同时在调整到位后提供足够的锁紧力，避免设备出现滑移、点头等影响拍摄精度的问题。从结构拆解来看，整个部件以中部的球形铰接头作为核心运动载体，球头上部的连接座用于对接相机快装板或者摄像设备的固定螺孔，下部的基座则负责和三脚架、滑轨、摇臂等支撑载具连接，三个周向分布的滚花销紧旋钮分别对应不同方向的锁紧阻尼调节，其中顶部的剖分式压盖负责球头俯仰角度的最终锁止，侧方的两个旋钮分别控制水平旋转阻尼与球头侧倾的预紧力，这种多旋钮独立调节的设计，

　　能让使用者根据搭载设备的重量灵活调整阻尼大小，既不会因为阻尼过松导致设备下坠，也不会因为阻尼过紧出现调节卡滞的问题。设计过程中首先要确定球头的直径参数，这个尺寸直接决定了整个云台的最大负载能力，球径越大接触锁紧的面积就越大，能提供的静摩擦力上限就越高，对应的承载重量也就越大，同时球头与包裹球头的衬套之间的配合间隙需要严格控制，间隙过大会出现角度虚位，间隙过小则会导致转动卡顿，甚至在温度变化出现热胀冷缩时发生抱死。基座底部的连接螺孔采用行业通用的标准规格，能够直接适配绝大多数支撑载具的连接螺栓，不需要额外加工转接件，安装边界上整个基座的外径控制在常规三脚架快装座的兼容范围内，不会出现安装时和支撑载具的其他部件发生干涉的问题。

　　顶部的压盖采用开口式设计，锁紧时通过旋钮带动压盖收缩，均匀包裹住球头的上半曲面，这种面接触的锁紧方式相比点接触的顶丝锁紧，能在相同锁紧力下提供更大的静摩擦力，同时不会在球头表面留下压痕，长期使用也不会因为球头表面磨损出现锁不紧的问题。三个调节旋钮的外表面都做了滚花处理，即使在手上沾有汗水或者佩戴薄手套的情况下，也能顺利转动旋钮调节阻尼，不需要额外借助工具。从结构布局来看，所有的调节部件都分布在云台的侧方与顶部，当相机安装完成后，使用者不需要将手伸到设备下方就能完成所有角度调节与锁紧操作，实际拍摄时调整机位的效率更高。球头内部预留了走线通道，可以将摄像设备的视频线、供电线从云台内部穿过，避免线材外露缠绕在调节旋钮上，

　　影响角度调整或者拉扯设备。衬套部分采用自润滑材质，不需要定期加注润滑脂就能保持顺滑的转动手感，同时能吸收一部分微小振动，减少拍摄时的画面抖动。整个结构的所有活动部件都做了限位设计，球头的俯仰角度、水平旋转范围都设置了机械限位，不会因为调节角度过大导致设备从云台上脱落，即使锁紧旋钮完全松开，球头也不会从基座中脱出，避免使用过程中发生设备跌落的风险。在实际选型适配时，只需要确认搭载设备的总重量不超过该云台的额定负载，同时设备底部的连接螺孔规格匹配，就可以直接安装使用，不需要对结构做额外修改，不管是搭配单反相机、微单相机还是小型专业摄像机，都能提供稳定的角度支撑。
