离心式抛砂作业核心执行机构结构

　　该结构为表面处理工序中抛砂作业的核心执行单元，主要适配小型喷砂、抛丸设备的作业端需求，可安装在手动喷砂柜、小型自动抛丸机的出料工位，也可作为便携喷砂设备的作业头使用，针对五金件去毛刺、铸件表面清砂、金属结构件除锈、涂装前表面毛化等场景设计，依靠高速旋转的叶轮带动磨料获得动能，将磨料沿设定方向抛射至工件表面，完成表面处理作业。

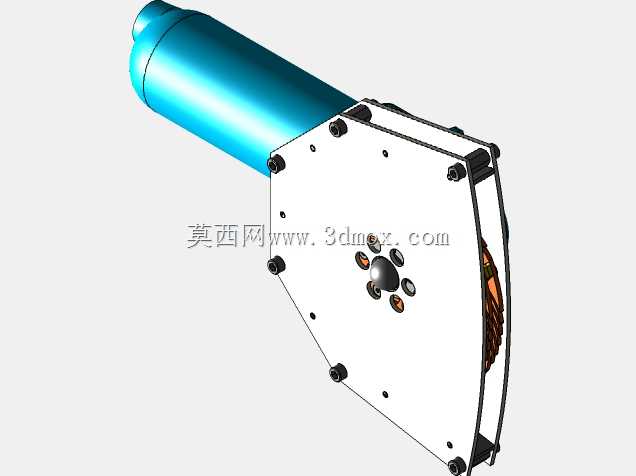

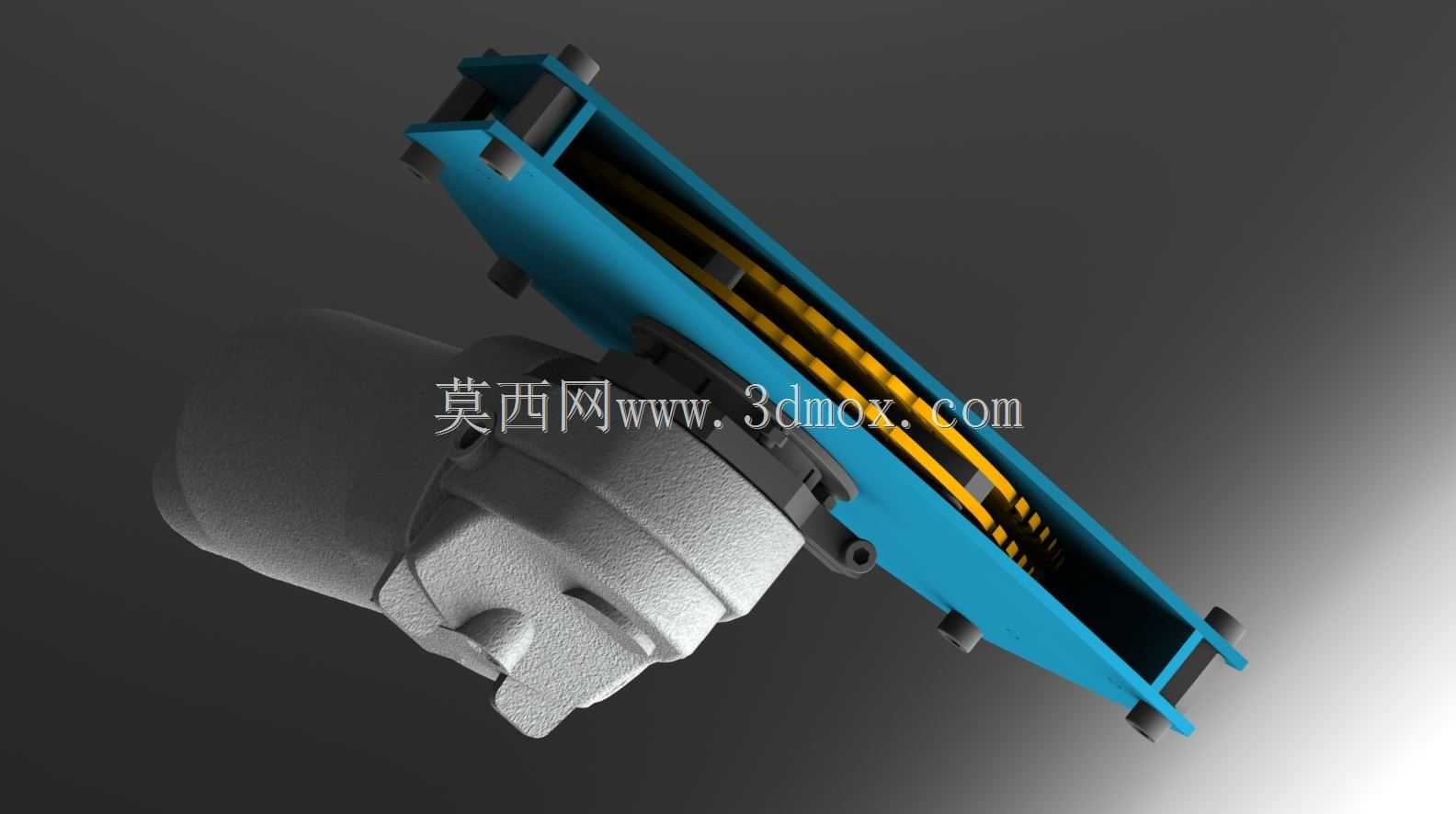

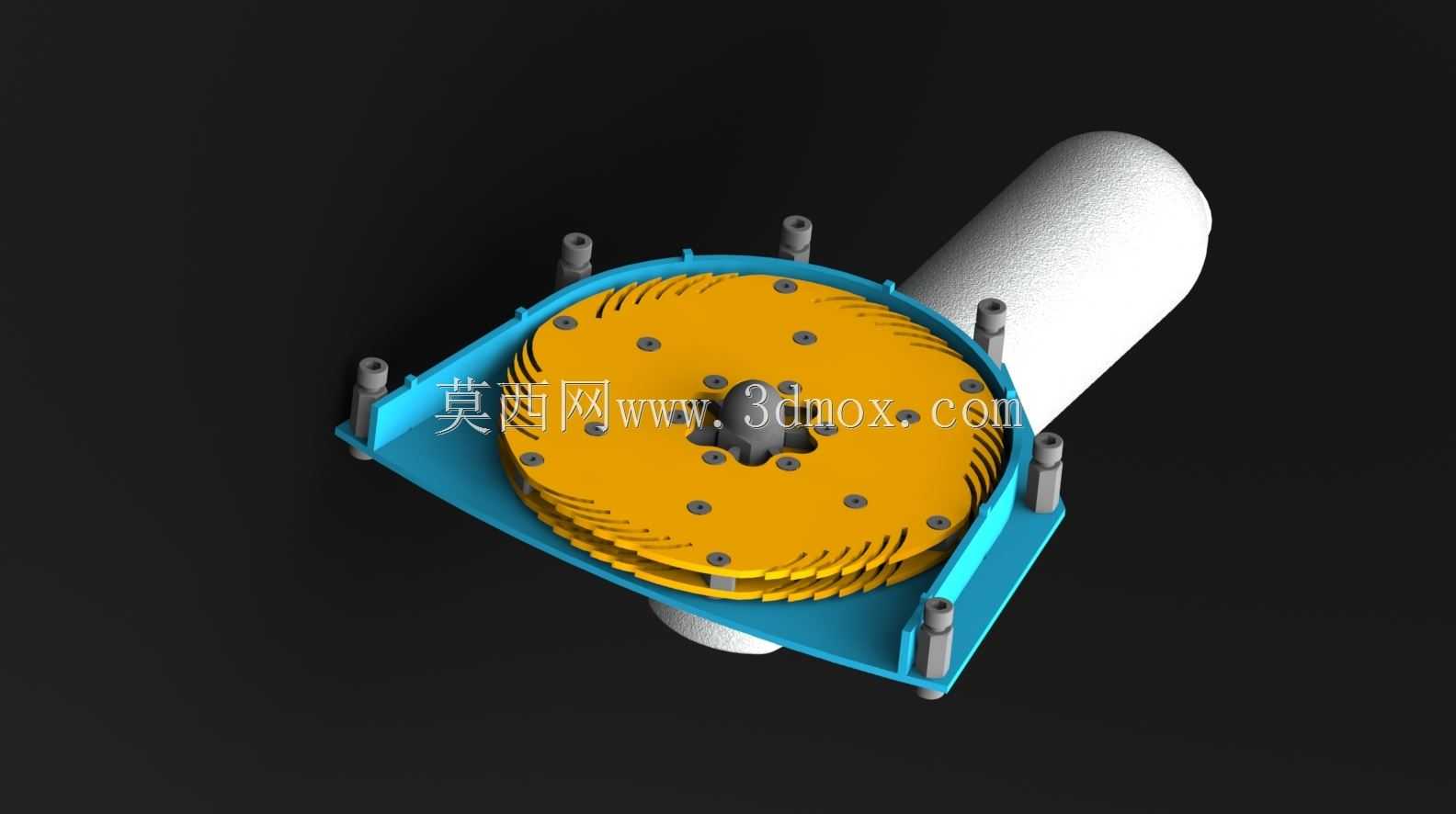

　　从结构设计逻辑来看，整体采用侧置叶轮搭配护罩的布局，核心做功部件为带径向导槽的黄色叶轮，叶轮通过中心轴与驱动端连接，驱动单元可直接对接高速电机输出轴，也可通过带传动结构实现动力输入，叶轮转速可根据磨料类型、处理工艺要求调整，适配钢丸、石英砂、棕刚玉等不同材质的磨料作业需求。蓝色框架式护罩作为结构承载主体，一方面为叶轮提供旋转防护，避免高速运转的磨料从非作业方向飞溅，另一方面预留了磨料输入通道，侧置的圆柱腔体为磨料进料流道，磨料可依靠自重或负压输送从该通道进入叶轮中心区域，在叶轮旋转产生的离心力作用下，沿导槽向边缘加速，最终从护罩预留的开口方向高速抛出。

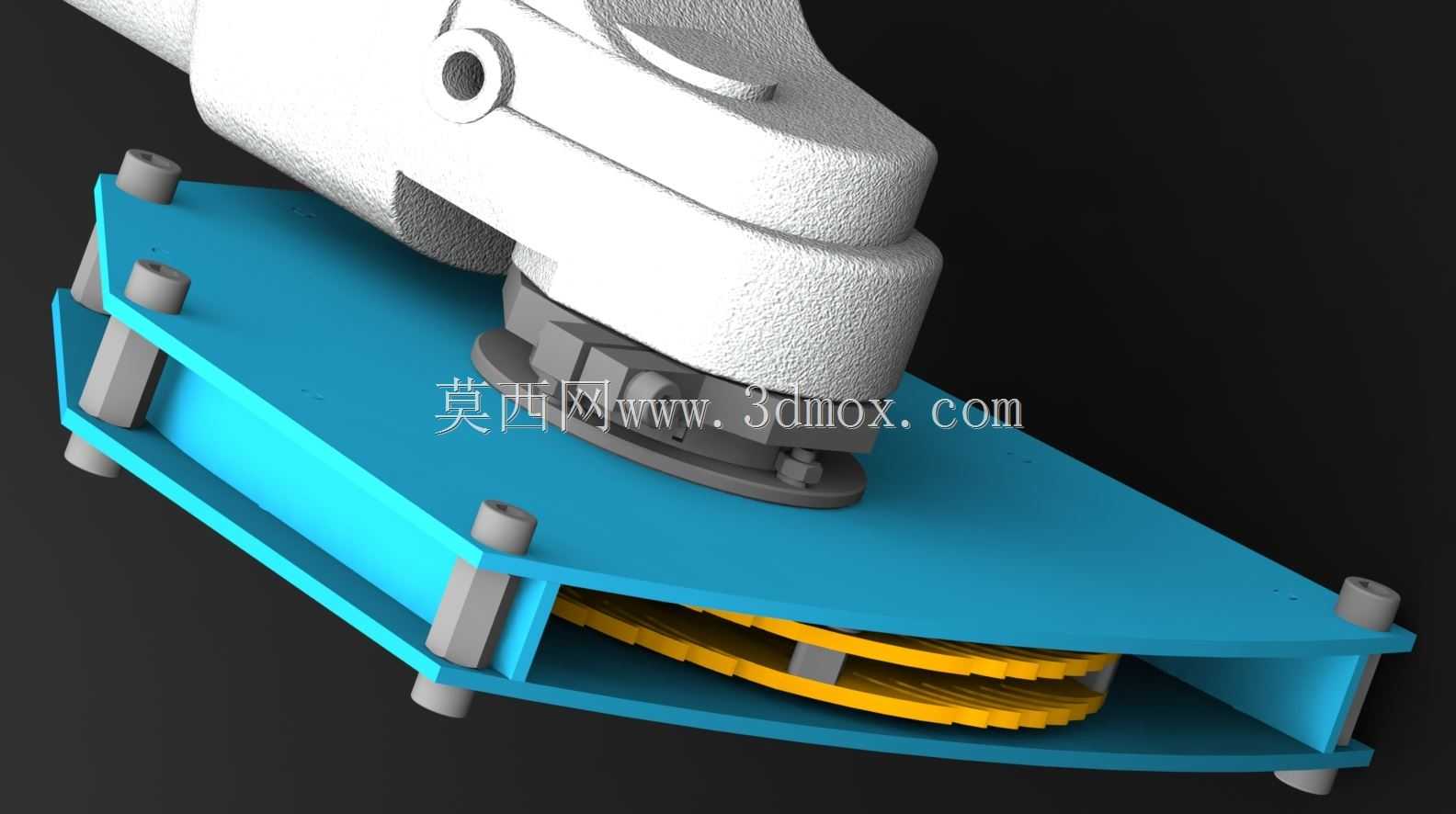

　　安装边界方面，护罩四周预留的带螺纹安装柱为整机装配接口，安装柱的位置度公差控制在0.1mm以内，可直接通过螺栓将整个执行机构固定在设备的机架安装板上，安装时需保证叶轮旋转平面与工件待处理表面的夹角在30°-45°区间，确保磨料抛射覆盖范围符合工艺要求。整体结构的外形轮廓在径向方向不超出护罩的外边缘，轴向尺寸适配常规小型抛丸设备的安装空间，进料腔体的接口尺寸可对接常规直径的磨料输送管，无需额外定制转接件即可完成管路连接。

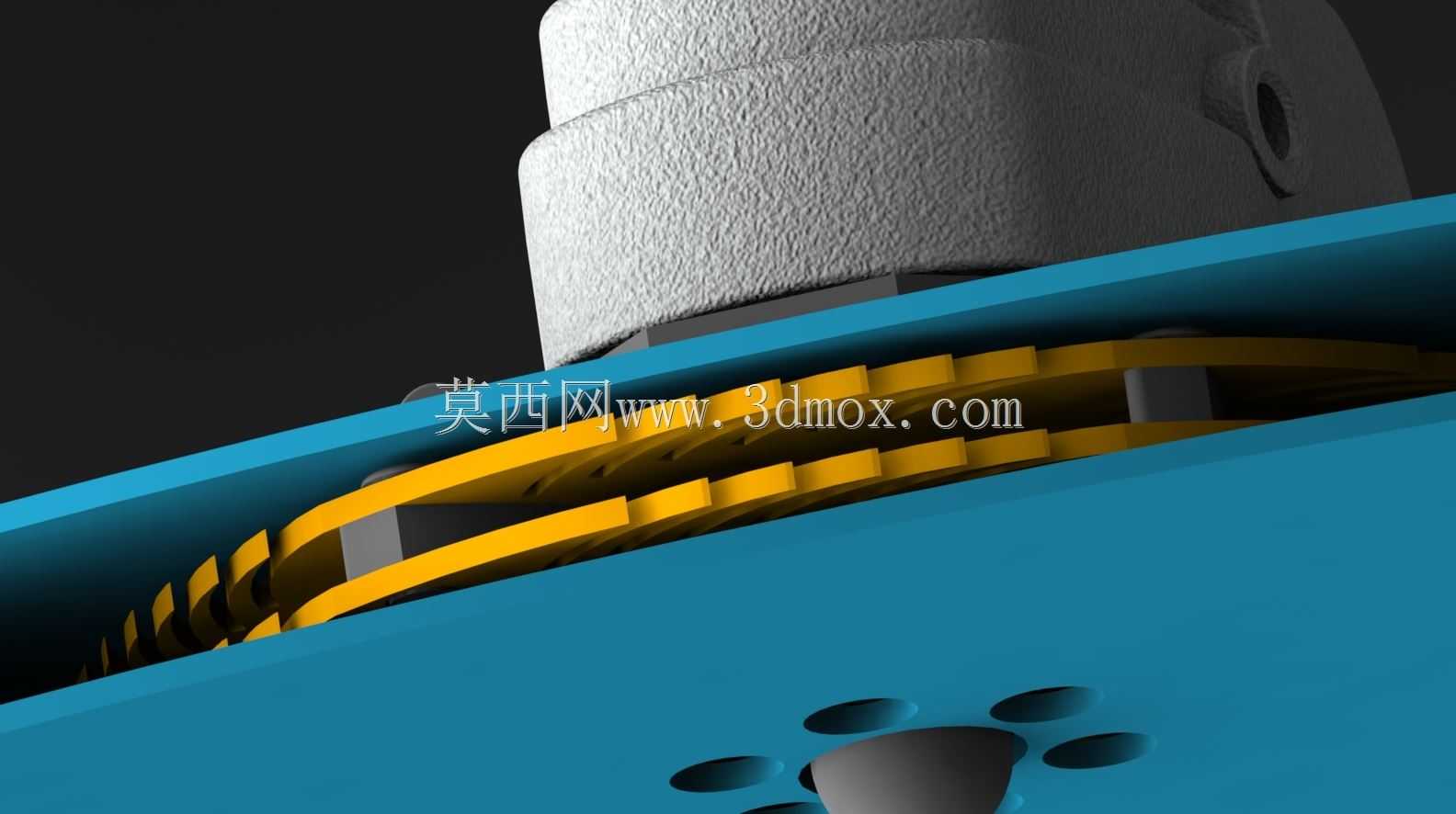

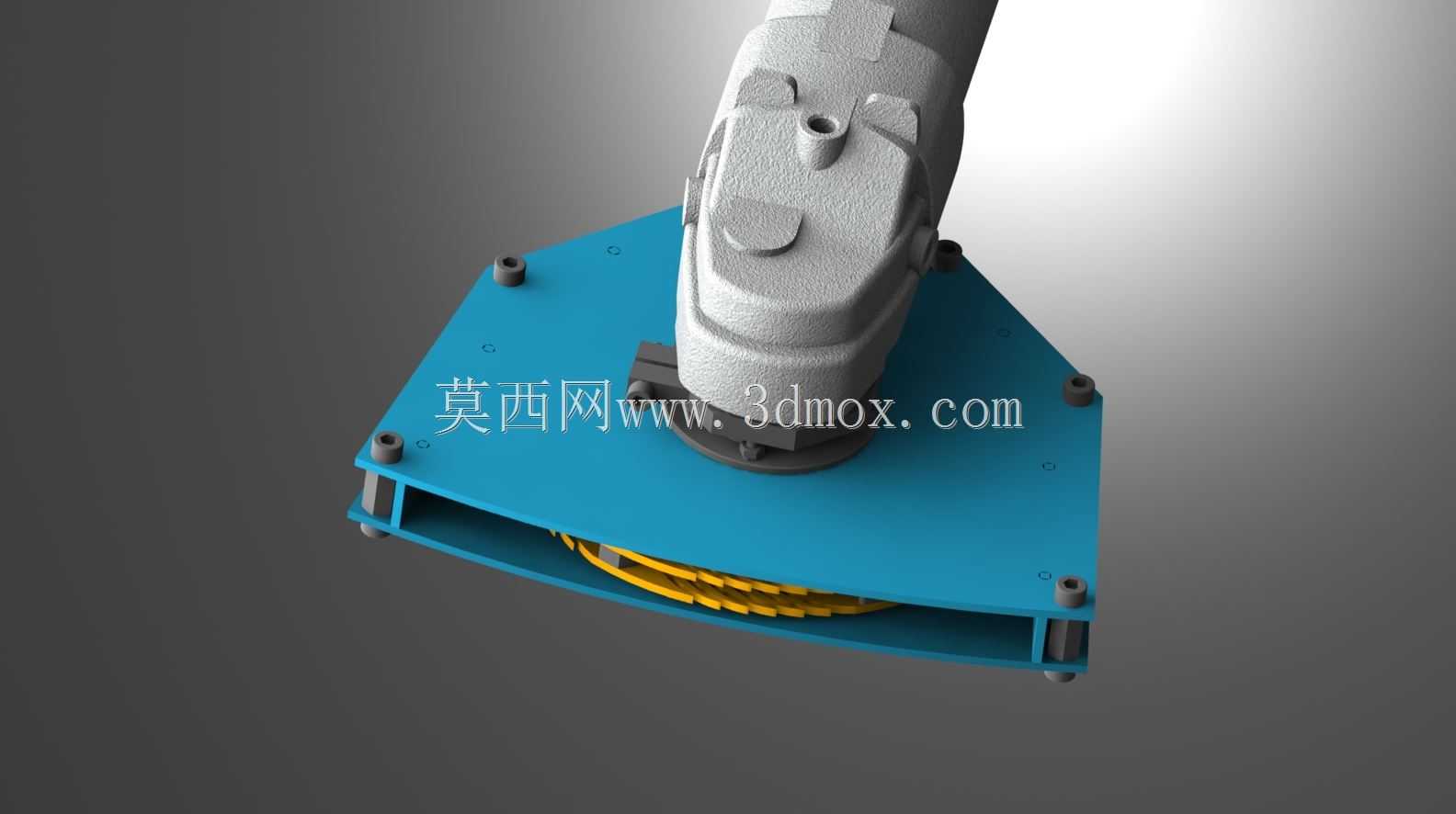

　　功能特性上，叶轮表面做了耐磨处理，可承受磨料长期高速冲刷带来的磨损，护罩内壁也预留了耐磨衬板的安装位置，后期维护时仅需更换磨损的衬板与叶轮即可，无需整体更换结构件，降低设备运维成本。叶轮上的固定螺栓采用沉头设计，避免螺栓头突出干扰磨料流动，同时减少螺栓头受磨料冲刷的磨损量，延长紧固件使用寿命。护罩的框架式结构在保证结构强度的前提下，尽可能降低了整体重量，作为便携设备作业头使用时，可降低操作人员的手持负重，适配手动作业的长时间操作需求。

　　设计过程中针对磨料流动路径做了优化，叶轮导槽的弧度经过反复校核，可减少磨料在导槽内的碰撞损耗，提升磨料出口动能利用率，相比直槽式叶轮，同功率驱动下磨料抛射速度可提升15%左右，同时降低磨料在叶轮内部的破碎率，减少磨料损耗。护罩的开口方向可根据安装需求做角度调整，通过改变安装板的固定角度，即可调整磨料抛射方向，适配不同形状工件的表面处理需求，比如针对平面工件可采用垂直抛射角度，针对复杂内腔工件可调整为倾斜抛射角度，保证磨料能够到达内腔死角位置。

　　实际使用中，该结构可适配0.2mm-2mm粒径的各类磨料，当使用钢丸作为磨料时，单台机构的抛射覆盖宽度可达200mm-300mm，处理效率可满足小型五金加工厂、设备维修车间的表面处理需求，相比气压式喷砂结构，该离心式抛砂结构的磨料利用率更高，能耗更低，且不需要配套高压气源，仅需电机驱动即可作业，适配没有高压气源配套的作业场景。结构的旋转部件全部做了动平衡校正，叶轮在额定转速下运转时的振动值控制在2mm/s以内，可减少长时间运转带来的连接螺栓松动、轴承磨损等问题，提升设备运行稳定性。
