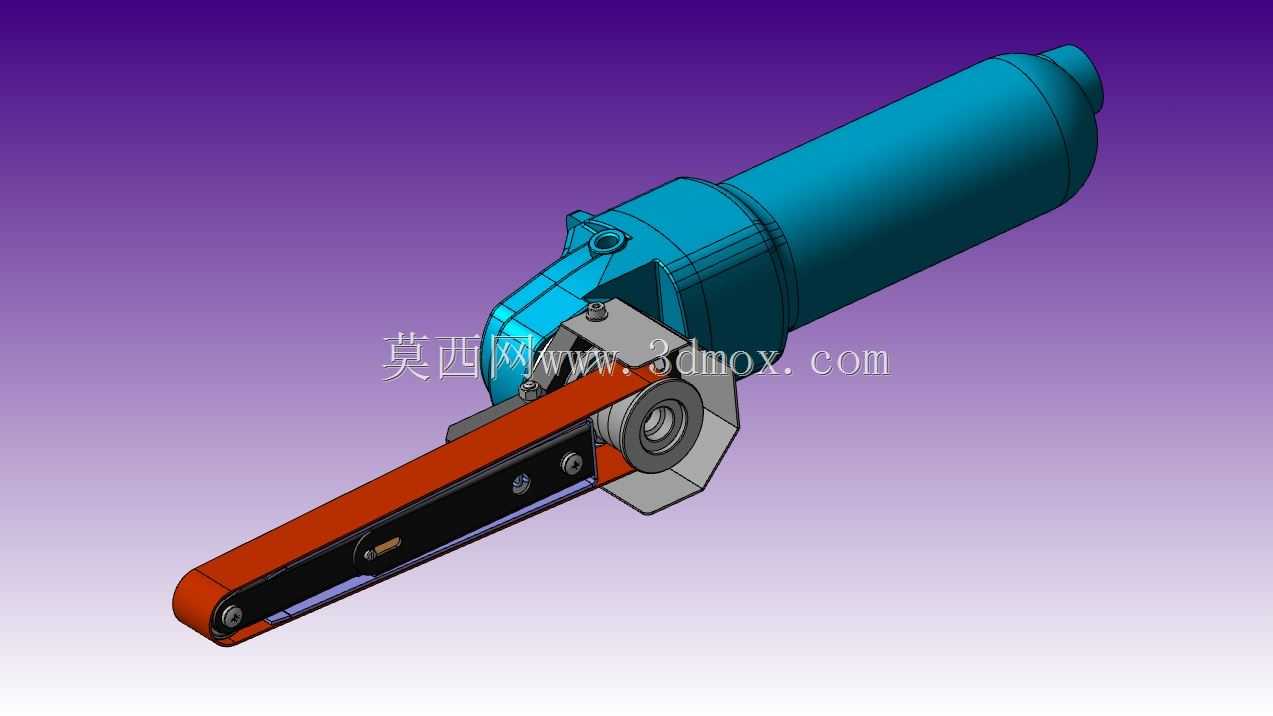

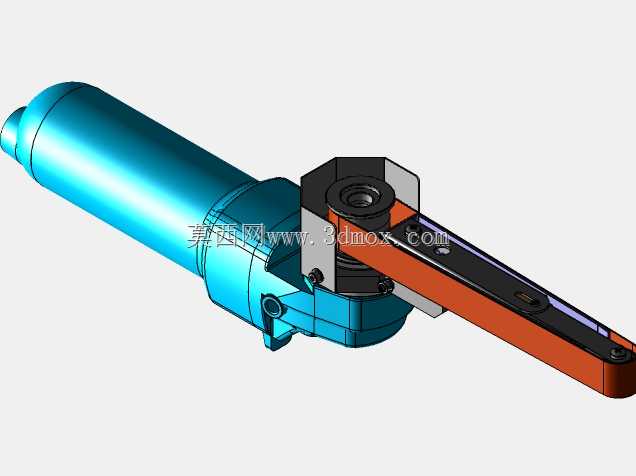

手持气动小型砂带打磨工具结构

　　这款手持砂带打磨工具，主要面向金属构件加工、五金件修磨、焊缝余高清理、小型工件表面抛光等作业场景，在钣金加工车间、五金制品装配线、模具修配工位、汽车零部件返修环节都有高频应用，相比普通角磨机，它的接触作业面更窄，能深入角磨机无法触及的沟槽、内角、圆弧过渡区域完成精细磨削，不会出现角磨机磨片磕碰相邻加工面的问题。从结构设计逻辑来看，整机采用驱动端与作业臂呈夹角布局，握持重心落在驱动壳体中部，操作人员单手握持时手腕受力更均匀，长时间连续作业的疲劳度更低，驱动壳体做了圆弧收边处理，贴合手掌虎口的轮廓，没有尖锐棱角硌手的问题。驱动部分内置气动马达结构，压缩空气从壳体尾部接入后，直接驱动输出轴带动主动轮转动，主动轮与从动轮之间张紧环形砂带，

　　作业臂上的张紧结构可以通过侧面的调节旋钮微调从动轮位置，既能快速更换不同粒度的砂带，也能补偿砂带长时间使用后的拉伸松弛量，避免砂带运转时出现跑偏、打滑的问题。作业臂采用薄型钢板折弯成型，厚度控制在合理范围，能伸入宽度15mm以上的窄槽、内角位置完成打磨，从动轮端做了圆弧过渡导向，砂带运转时不会出现边缘刮蹭工件的情况，主动轮外侧的护罩结构刚好覆盖砂带非作业区域，能阻挡磨削过程中飞溅的金属碎屑，避免碎屑高速飞出伤人。从安装边界来看，整机驱动壳体直径适配常规气动工具的握持尺寸，作业臂长度经过优化，操作人员握持时手部距离打磨作业点的距离足够，既不会因为臂长过短导致手部靠近高温磨削区，也不会因为臂长过长导致打磨时的力矩过大、操控精度下降。

　　整机的气动接口采用标准通用规格，能直接对接车间常规的压缩空气管路，不需要额外配置转换接头，接入气压在常规车间供气压力范围内就能稳定输出转速，满足不同材质的磨削需求。在实际使用中，这款工具可以根据作业需求更换不同粒度的砂带，粗粒度砂带用于快速去除焊缝余高、冲压件飞边、铸件浇冒口残留，细粒度砂带用于工件表面抛光、镀层前的表面预处理、异形曲面的精细修磨，相比固定式砂带机，它的灵活性更强，不需要将工件搬运到设备位置，操作人员可以直接在装配工位、工件存放位置完成修磨作业，尤其适合大型构件的局部修磨、批量小件的快速去毛刺作业。结构设计上，所有转动部件都做了动平衡校准，高速运转时整机的振动量控制在较低水平，操作人员握持时不会出现明显的麻手问题，

　　壳体上的排气方向做了定向引导，排出的压缩空气不会直吹操作人员手部，也不会将地面的碎屑吹起影响作业视线。从动轮的轴承采用密封式结构，磨削产生的金属粉尘不会进入轴承内部，能大幅延长转动部件的维护周期，日常使用只需要定期清理砂带张紧结构缝隙里的粉尘，检查砂带磨损情况即可，不需要复杂的拆解维护。作业臂的刚性经过校核，在正常磨削压力下不会出现明显的形变，能保证砂带与工件接触压力均匀，不会出现局部磨削量过大导致的工件表面凹陷问题，对于圆弧面、斜角面的修磨，操作人员可以通过调整握持角度，控制砂带与工件的接触面积，实现不同弧度的曲面打磨，不需要额外配置仿形工装就能完成常规异形面的修磨作业。
