台式支架款珠宝精细雕刻动力头结构

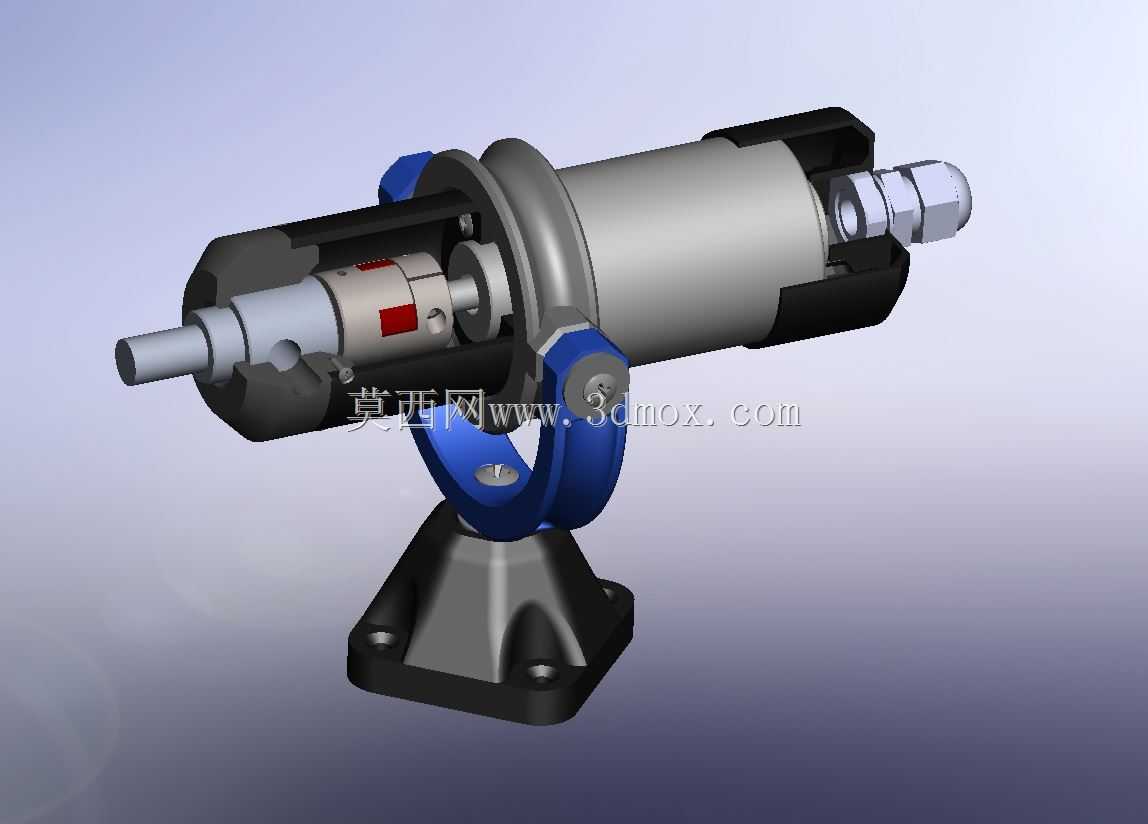

　　这款带安装支架的雕刻执行端，主要面向贵金属珠宝加工场景，适配金银、铂金等硬度偏高的首饰基材加工，可完成浮雕纹路铣削、镶石位掏底、水口位打磨、精细刻线等多道首饰加工工序，相比手持雕刻笔，固定支架式的结构能大幅降低操作时的手部抖动，提升纹路加工的一致性，尤其适合批量加工同款式首饰的工位使用。从结构设计来看，主体动力段采用筒式外壳布局，后端预留标准气源或电源快接接口，可适配气动或电动两种动力输入方案，前端输出轴做了高精度同轴度约束，径向跳动控制在微米级，避免雕刻时出现偏摆导致的纹路崩边、镶石位尺寸超差问题。中部的蓝色铰接支架是整个结构的安装调节核心，支架与主体外壳通过锁紧旋钮连接，松开旋钮时可带动雕刻头在俯仰方向做0-90度的角度调整，

　　调整到位后旋紧旋钮即可完全锁止角度，满足不同加工姿态的需求，比如加工平面浮雕时可将主轴调整为垂直向下状态，加工戒指内壁纹路时可调整为倾斜角度适配工件内壁曲面。底部的安装底座采用带加强筋的方形结构，四个角预留沉头安装孔，可直接通过螺栓固定在加工工作台面上，安装孔位的孔距做了通用化设计，适配多数首饰加工台的预留安装位，底座与上部铰接支架为一体铸造成型后做机加工找平，保证安装后整个支架的垂直度偏差不超过0.02mm，避免长期使用后出现支架倾斜导致的加工精度下降。前端的夹头部位采用弹性筒夹结构，可夹持0.5-6mm直径的各类雕刻刀头、磨头，换刀时只需旋转前端压帽即可完成筒夹的松紧操作，无需额外辅助工具，换刀效率高，夹头内部做了防滑处理，

　　高转速下也不会出现刀头打滑、飞脱的问题。在实际应用场景中，这类雕刻动力头除了珠宝加工领域，也可适配小型精密零件的去毛刺、小型模具的精细修模、文玩核雕等精细加工场景，结构上做了全密封设计，加工产生的金属碎屑、打磨粉尘不会进入内部轴承与动力腔，延长设备的维护周期，日常维护仅需定期在前端轴承位加注少量润滑脂即可，无需拆解主体结构。设计过程中对整体重量做了优化，主体动力段采用轻质铝合金外壳做硬质阳极氧化处理，兼顾结构强度与轻量化，支架部分采用合金钢材质做喷塑处理，耐磨抗腐蚀，长期在加工车间的多粉尘环境下使用也不会出现表面锈蚀、结构卡滞的问题。输出轴的伸出长度做了合理控制，既保证足够的加工操作空间，又避免轴伸过长导致的刚性下降，

　　加工时的吃刀深度可稳定控制在0.1-0.5mm区间，不会出现轴振导致的加工面粗糙问题。整个结构的安装边界清晰，底座安装完成后，整体高度可随角度调整在150-220mm区间变化，横向最大占用空间不超过180mm，不会占用过多工作台面空间，适合小型加工工位的紧凑布局需求。铰接部位的阻尼做了适配调整，未锁止状态下也能稳定悬停在任意调整角度，方便操作人员在加工过程中微调角度，无需全程扶稳动力头，降低长时间操作的劳动强度。
