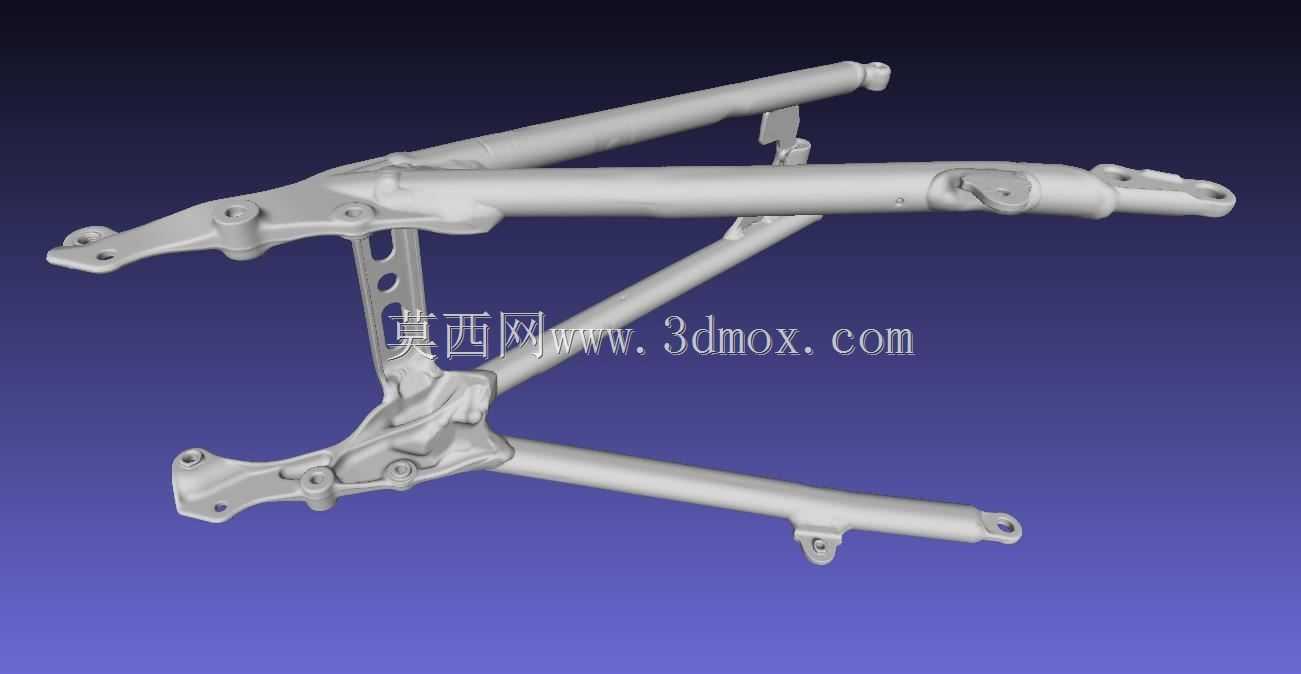

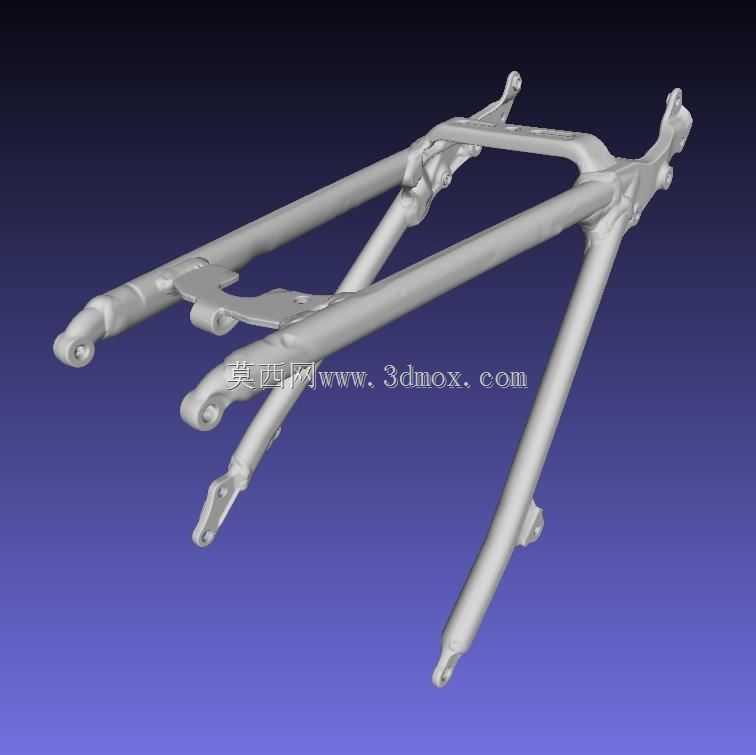

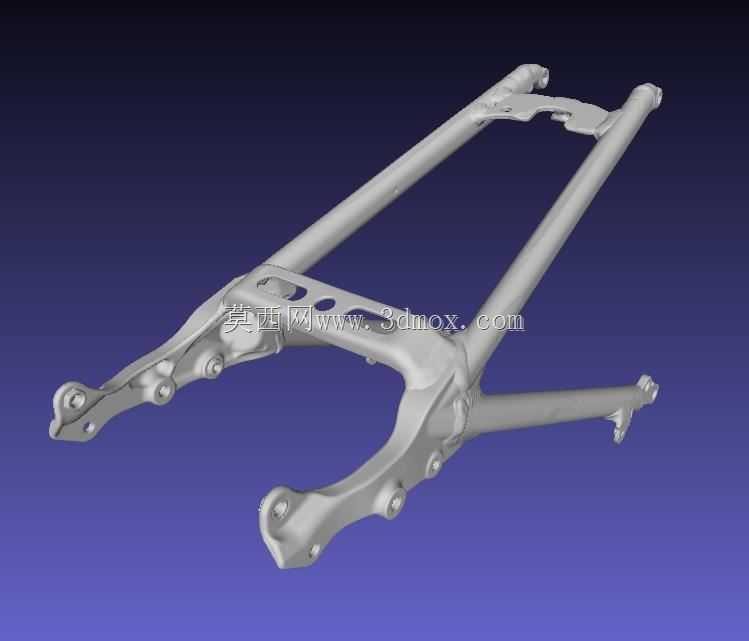

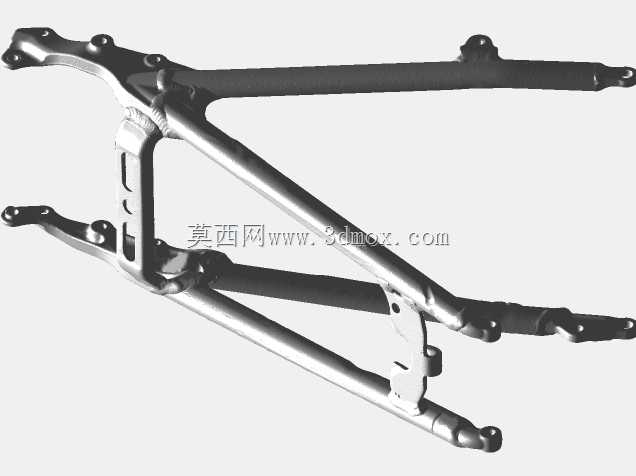

本田CRF250越野摩托车后副车架结构

越野摩托车的后副车架作为承载尾部组件的核心结构，直接关联骑行过程中座椅、后挡泥板、尾部线束及附属改装件的安装稳定性，在非铺装路面行驶时，还要承受后轮跳动传递的交变载荷、骑手后座配重带来的静载荷，以及飞坡落地瞬间的冲击载荷，其结构强度与安装匹配度直接决定整车尾部的可靠性。这款针对本田CRF250车型的后副车架结构，采用双主梁搭配多段斜向支撑的管式布局，主承力梁选用变径管材成型，在靠近主车架连接端的位置管材壁厚更大，用来分散连接点的集中应力，向尾部延伸的区段逐步调整管径，在保证结构刚度的同时控制整体重量，契合越野车型轻量化的设计需求。从安装边界来看，前端三个连接点位分别对应主车架尾部的安装座，孔位同轴度经过实车匹配验证，无需额外扩孔或补焊即可完成装配，连接耳片采用一体冲压成型后与主管焊接的结构，耳片处预留的安装平面可以保证连接螺栓的锁紧面贴合度，避免长期振动出现螺栓松脱的问题。两侧延伸的支撑臂分别对应后挡泥板、侧盖的安装点位，预留的凸焊螺母位置与原厂覆盖件的安装孔位完全对齐，维修替换时可以直接沿用原厂紧固件，降低配件更换的适配成本。结构设计上，中间的横向连接梁不仅起到拉开两侧主梁间距、提升整体抗扭刚度的作用，还为尾部电器件、线束固定预留了扎带安装位，避免越野骑行过程中线束晃动被运动部件磨损。主梁上的局部加强筋结构，设置在载荷传递路径的拐点位置，针对长期使用中容易出现应力集中的区域做了结构补强，即便在大冲击工况下也能避免焊缝开裂、管材变形的问题。需要注意的是，该结构是基于实车使用状态的扫描数据还原，长期服役后的车架可能存在轻微的塑性变形，在用于新件开发、改装件设计时，需要结合原厂设计数模对关键安装点位的尺寸做校核，尤其是连接孔的相对位置度、安装面的平面度参数，要根据实际使用需求做公差调整，避免直接加工后出现装配干涉。针对越野场景的使用需求，该副车架的尾部上扬角度经过优化，在大行程后减震压缩到极限位置时，副车架下缘不会与后轮、后摇臂发生运动干涉，保证悬架的全行程可用，同时尾部的收窄设计也能避免骑手在做站立骑行、挪车动作时腿部与车架发生磕碰，兼顾结构强度与骑行人机工程学的要求。
