点450布什马斯特步枪弹药实体建模

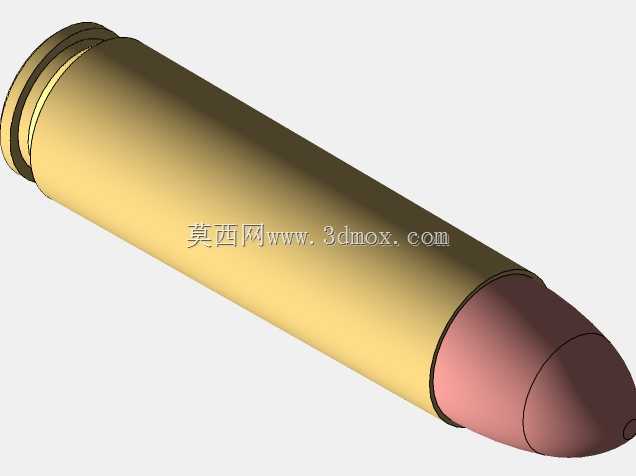

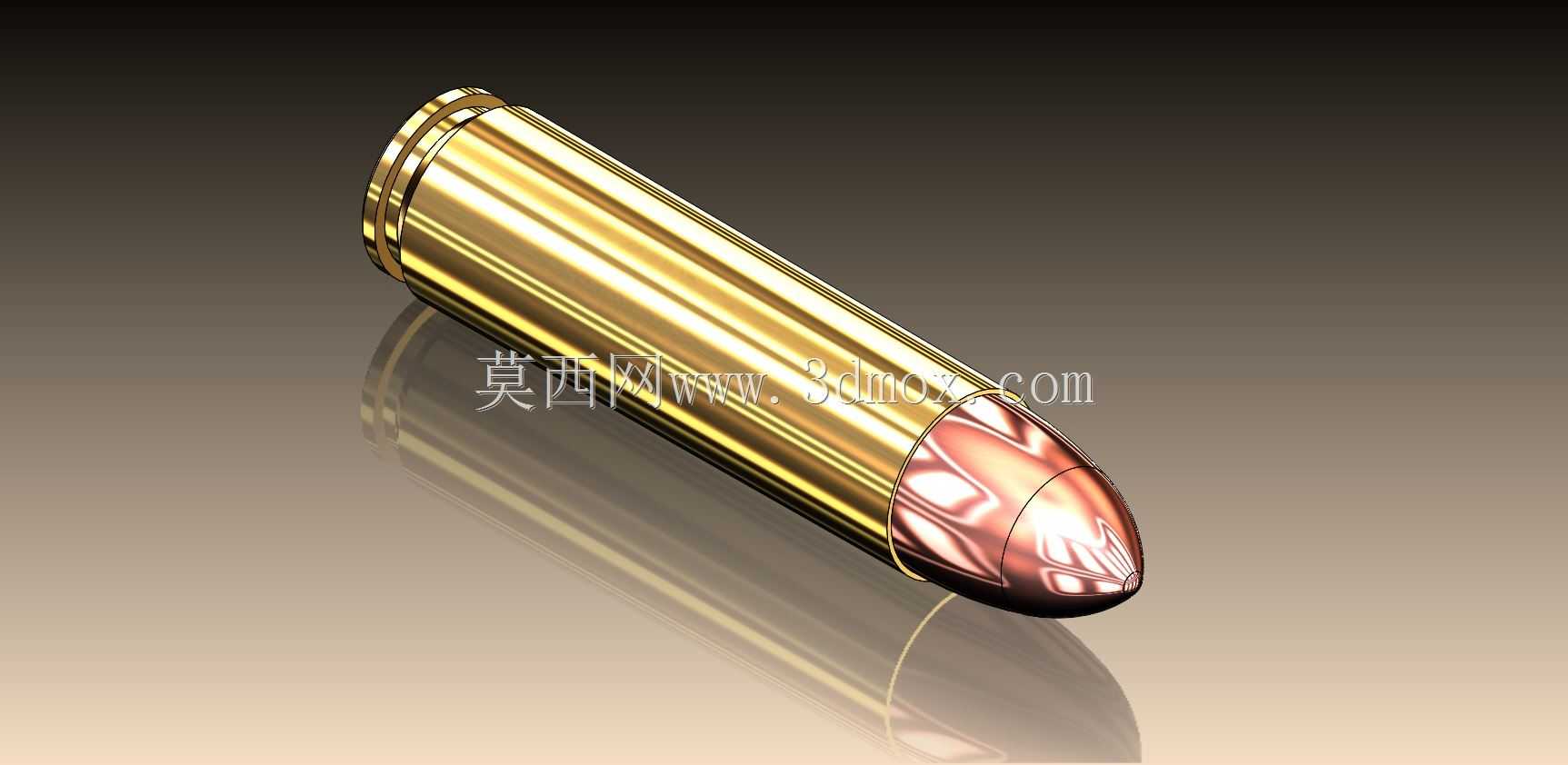

在轻武器结构设计、弹药性能仿真以及射击训练模拟装置的开发场景中，高精度的弹药三维模型是不可或缺的基础载体，本次完成的.450布什马斯特弹药模型，可直接适配内弹道仿真分析、供弹机构干涉校验、外观渲染展示等多类工程需求。建模过程优先采用SolidWorks完成全参数化构建，第一步先绘制弹壳的纵向半剖面草图，以弹壳底部的拉壳钩槽定位基准，依次勾勒出底缘厚度、弹壳锥度、斜肩定位角度、口部收口尺寸的轮廓线，通过旋转凸台命令生成弹壳基体，之后单独处理底火室的凹腔结构，在弹壳底部中心位置切除出底火安装孔，同时预留底火与弹壳的过盈配合间隙，保证后续虚拟装配时的尺寸匹配度。弹头部分单独建模，先根据该口径弹药的弹头质量与质心分布要求，绘制弹头的弧形部、圆柱部、尾锥段的轮廓曲线，旋转生成弹头实体后，在弹头尾部与弹壳口部的配合位置做0.02mm的同轴度公差约束，模拟实际弹药装配时的过盈压装状态，避免供弹过程中出现弹头松动脱落的仿真误差。外形尺寸严格参照实弹的工程边界控制，弹壳总长、弹头外露长度、弹壳最大直径、底缘直径等关键尺寸均按照实弹测绘值设定，所有倒角、圆角特征完全还原实弹加工工艺，比如弹壳口部的内倒角、拉壳钩槽的过渡圆角、弹头弧形部的相切曲率，都没有做简化处理，保证模型导入动力学仿真软件时，供弹坡上的滑动姿态、抽壳钩的咬合受力状态与实际工况完全一致。模型的材质分区也做了对应设置，弹壳部分赋予黄铜材质属性，弹头的被甲、铅芯、钢芯部分可根据仿真需求单独拆分赋予对应材料参数，底火部分单独设置为铜壳加击发药的装配体结构，方便后续做击发过程的有限元分析。在实际工程应用中，这类高精度弹药模型不仅能用于枪械供弹系统的干涉检查，在调整弹匣抱弹口尺寸、设计推弹坡曲面轮廓时，可以直接导入装配体做动态干涉校验，避免加工出样件后才出现供弹卡滞的问题；同时在民用射击训练的模拟教具开发、弹药科普展示的渲染场景中，该模型的细节还原度也能满足高精度渲染输出要求，不需要额外做细节补全。建模过程中特意规避了非关键特征的冗余面，整个模型的曲面连续性达到G2级别，既保证了细节还原度，也不会因为面数过多影响仿真运算效率，所有特征均保留参数化建模历史，后续如果需要调整弹头质量、弹壳长度等参数，只需要修改对应草图尺寸即可快速衍生出不同规格的同系列弹药模型，不需要重新从零开始构建。
