中轨后处理心轴冲孔传送端模工位结构

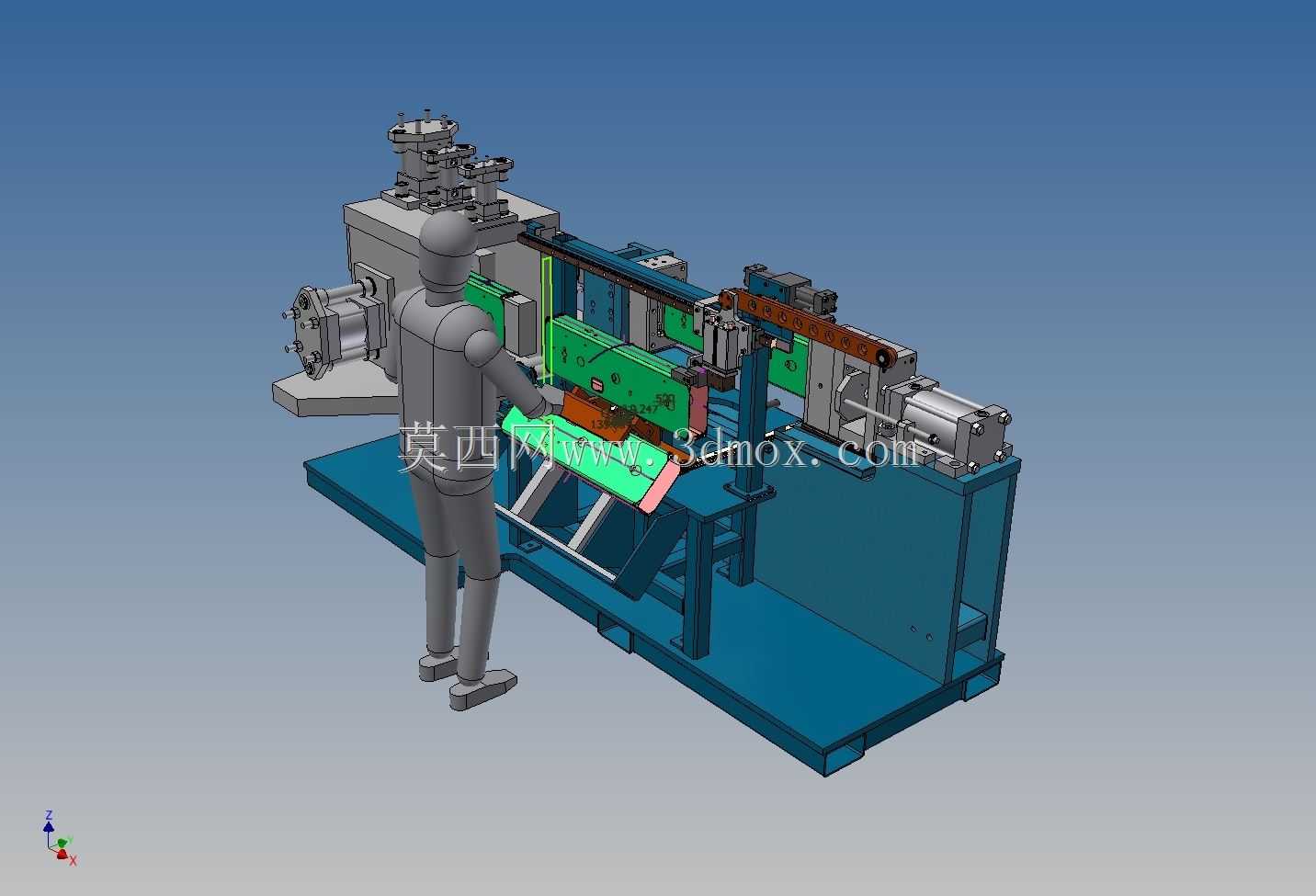

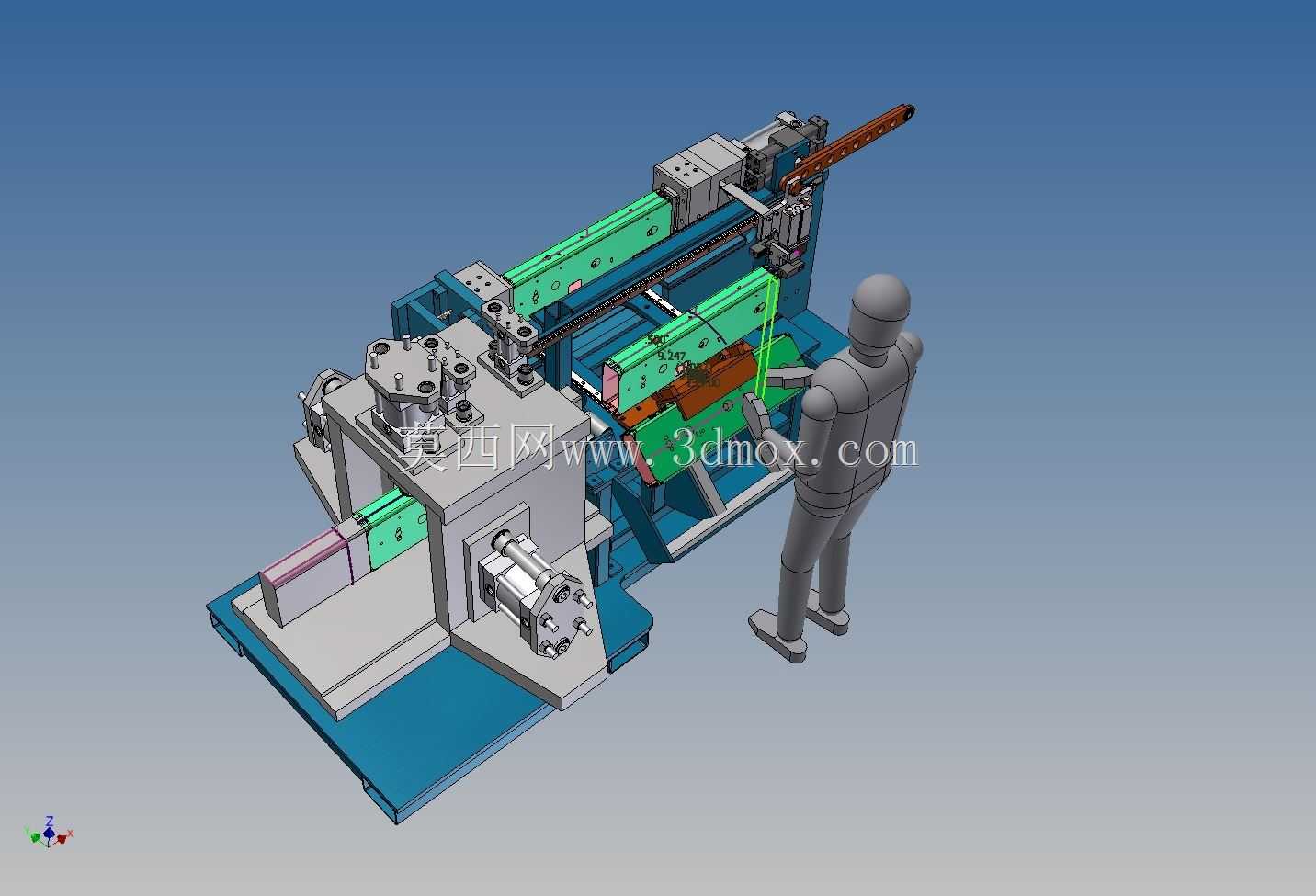

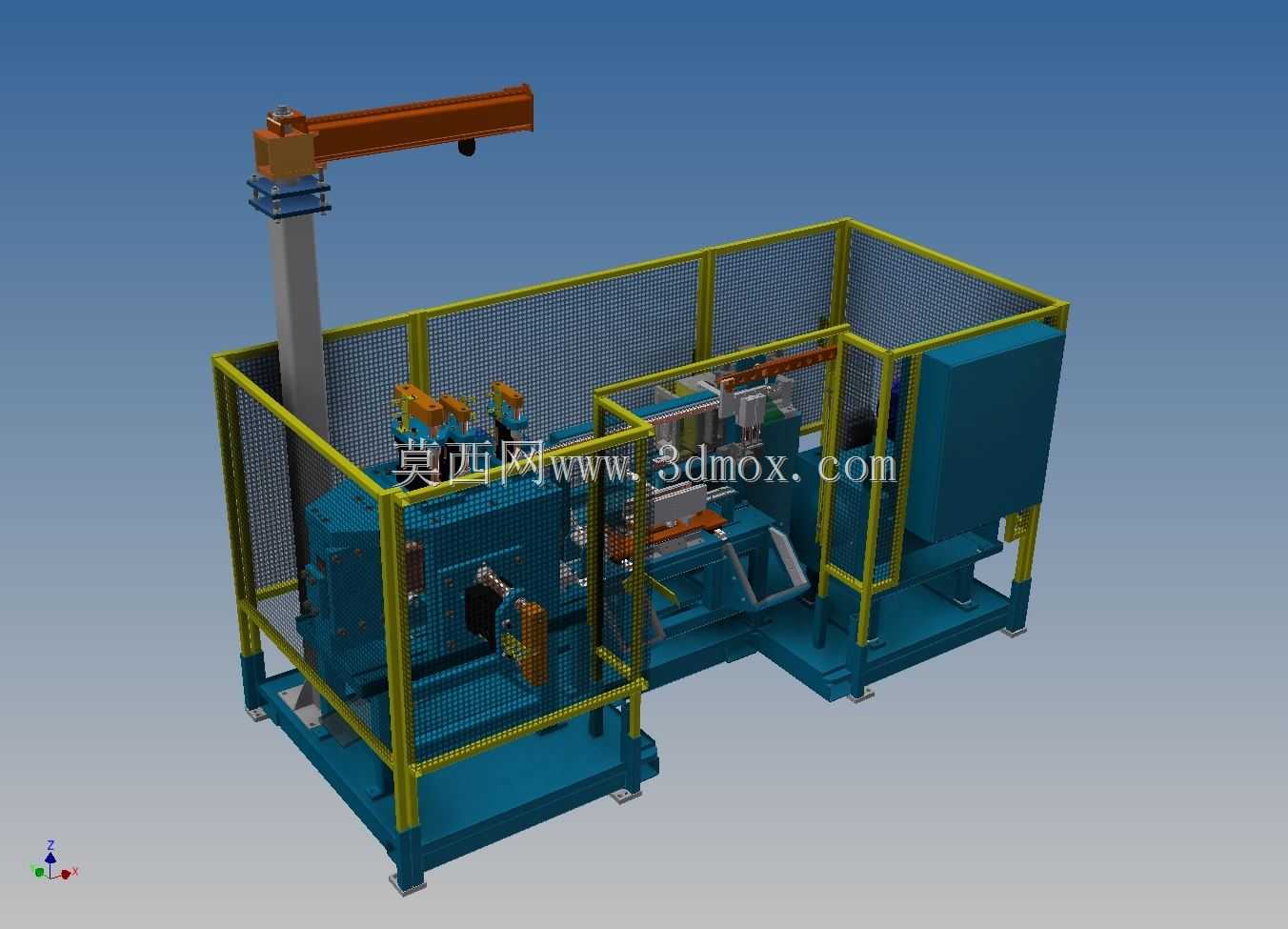

这套中轨后处理单元的结构设计，主要面向滑轨类零部件的量产精加工工序场景，在门窗五金、线性传动部件的生产车间中，这类工位往往衔接在中轨辊压成型、初切工序之后，负责完成成型轨件的末端精度加工与工位间流转，替代传统分散式单工序人工作业模式，能大幅降低长条形轨件在工序转运过程中产生的形变磕碰问题。从结构布局来看，整套单元采用底板集成式安装设计，所有功能组件均固定在整块加工后的钢制安装底板上，安装底板的底面预留了标准的设备机台连接孔位，可直接适配车间现有自动化产线的机架安装面，不需要额外制作过渡转接板，安装边界的长宽尺寸按照常规产线工位间距设计，不会占用过多线体空间，同时预留了周边安全防护栏的安装点位，方便后期加装安全光栅、防护挡板等安全组件。

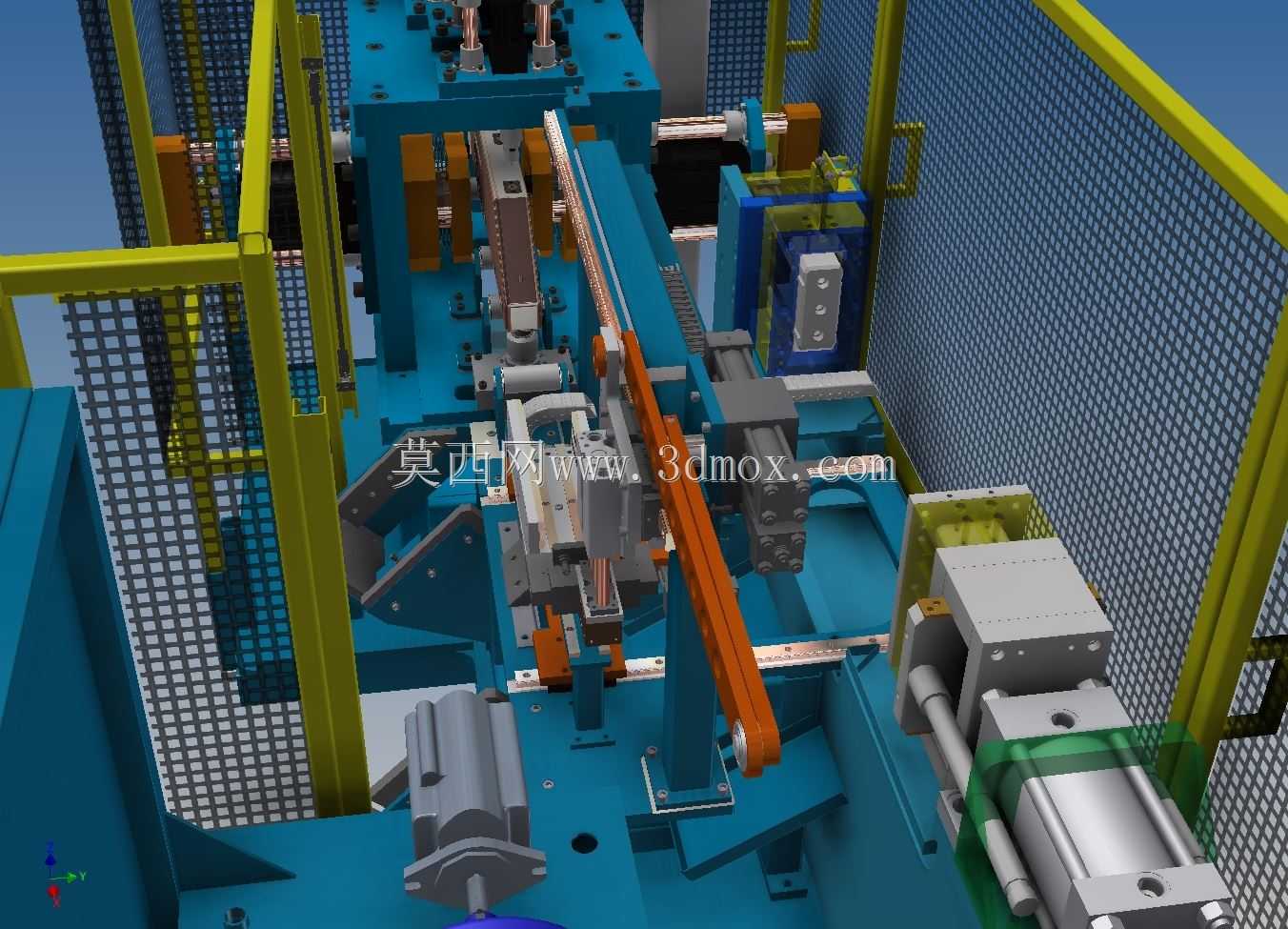

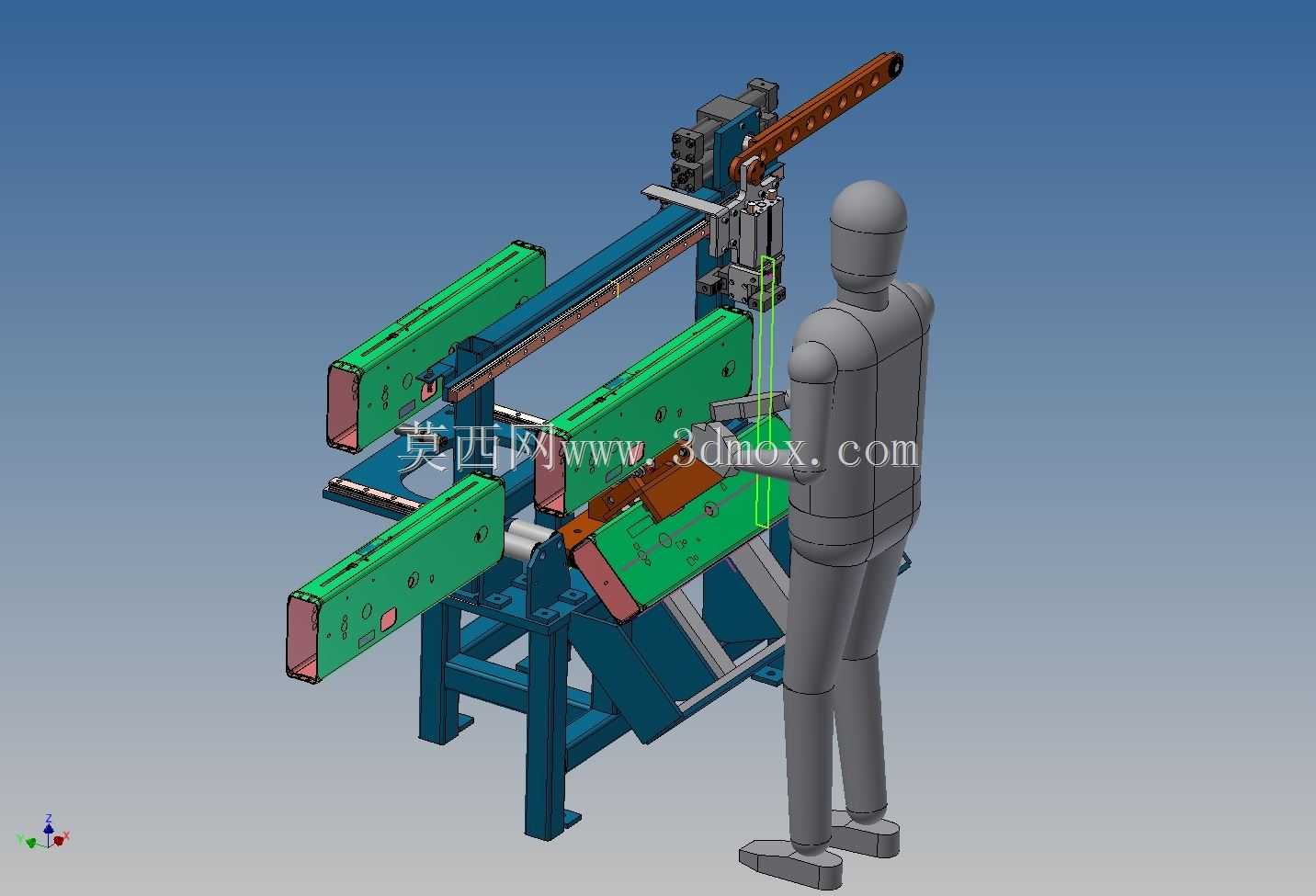

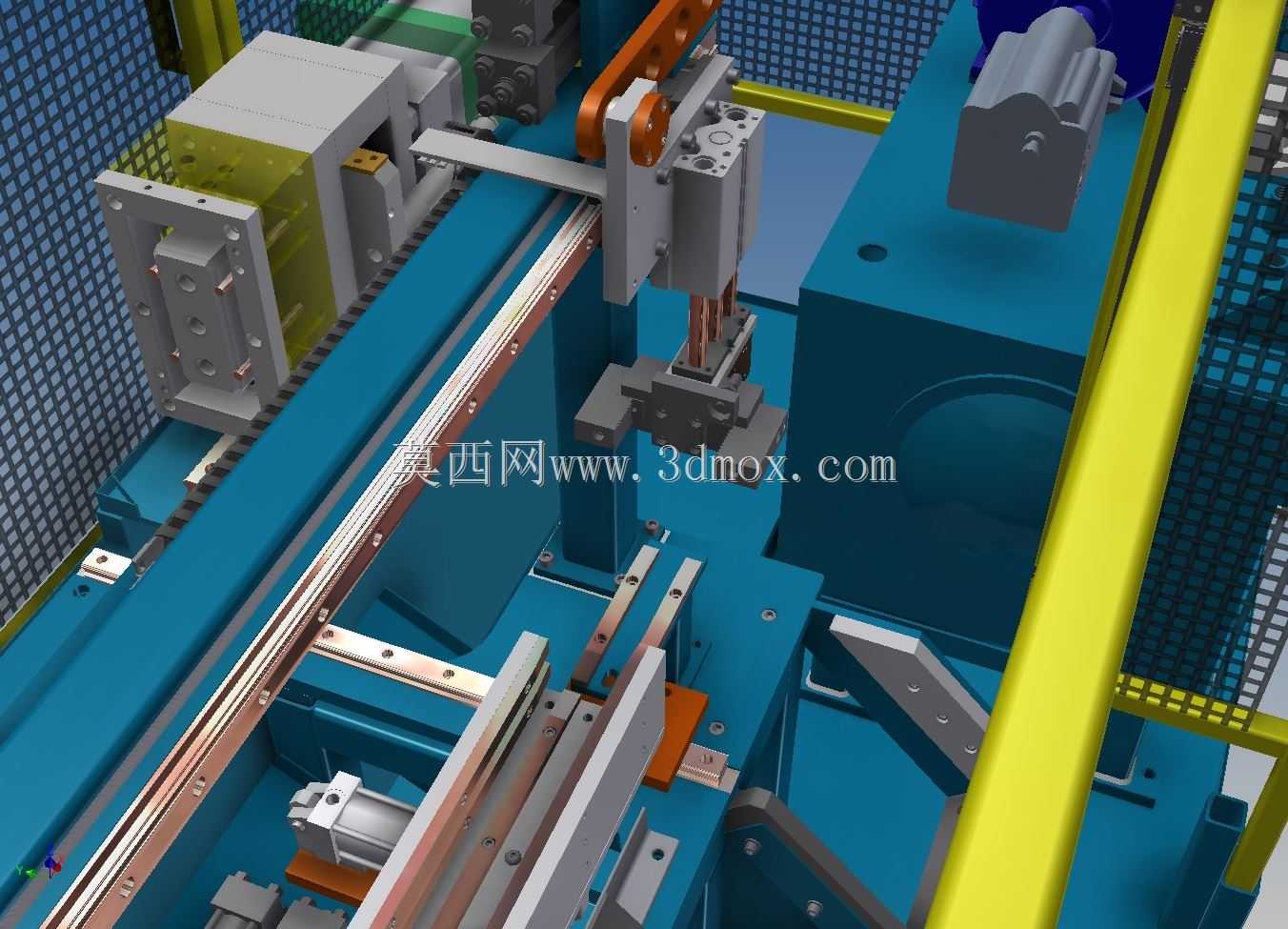

功能模块上，单元集成了心轴冲孔、工件传送、端模加工三个核心工位，冲孔工位采用立式导向的冲头安装结构，冲头的导向套与工件定位座做了一体化设计，能保证冲孔过程中冲头的垂直度偏差控制在0.02mm以内，避免心轴孔位偏斜导致后续中轨与滚珠、保持架的装配卡滞问题；冲孔工位的定位座专门针对中轨的异形截面做了仿形支撑设计，工件放入后可自动贴合定位面，不需要操作人员反复调整装夹位置，配合侧面的快速夹紧组件，单工件的装夹定位时间可控制在3秒以内。传送机构采用双列直线导轨作为承载导向，搭配同步带传动组件实现工件在三个工位间的精准移位，传送行程的两端设置了硬限位与缓冲组件，既保证工位切换的重复定位精度，又能减少传送到位时的刚性冲击，避免工件表面出现碰伤划痕；传送滑台上的工件夹持组件采用可调式设计，可通过更换不同规格的夹持垫块，适配一定尺寸范围内的不同型号中轨产品，减少换产时的结构调整工作量。端模工位设置在单元的末端，主要负责中轨端部的整形、倒角以及端盖预装的前置定位，工位上的端模采用快换式安装结构，通过锁紧销即可完成模具的快速更换，换模过程不需要拆卸周边的传动与检测组件，适配多规格产品的混线生产需求。

设计思路上，整套结构优先考虑了长条形薄壁轨件的加工形变控制问题，所有与工件接触的定位面均采用非金属软质材料做贴面处理，避免装夹与传送过程中刮伤工件的表面镀层；同时将冲孔工序的落料通道直接集成在安装底板内部，冲孔产生的废料可通过落料通道直接滑入下方的废料收集盒，不需要额外在工位周边设置废料收集装置，保持工位周边的整洁。气路与线路的走线均采用底板内置的走线槽设计，所有管线从底板下方排布，不会暴露在设备的操作区域，既避免了管线被工件、工具剐蹭破损的风险，也让整个工位的外观更加规整，方便日常的设备清洁与维护。在操作空间的设计上，工位的操作侧预留了足够的人工上下料空间，按照标准人体作业高度设置了工件放置面的高度，操作人员站立作业时不需要过度弯腰或者抬臂，降低长时间作业的疲劳感，同时预留了自动化机械手的取放料接口，后期可直接对接上下料机械手实现全自动化无人生产，不需要对现有主体结构做大规模改动。整套结构的刚性设计经过针对性强化，冲孔作业时的冲击力可通过安装底板直接传导到设备机架，不会导致传送组件、端模工位出现振动偏移，长期运行的精度保持性更好，适合大批量连续生产的作业场景。
