轴制动器十字轴螺栓拧紧作业工具结构

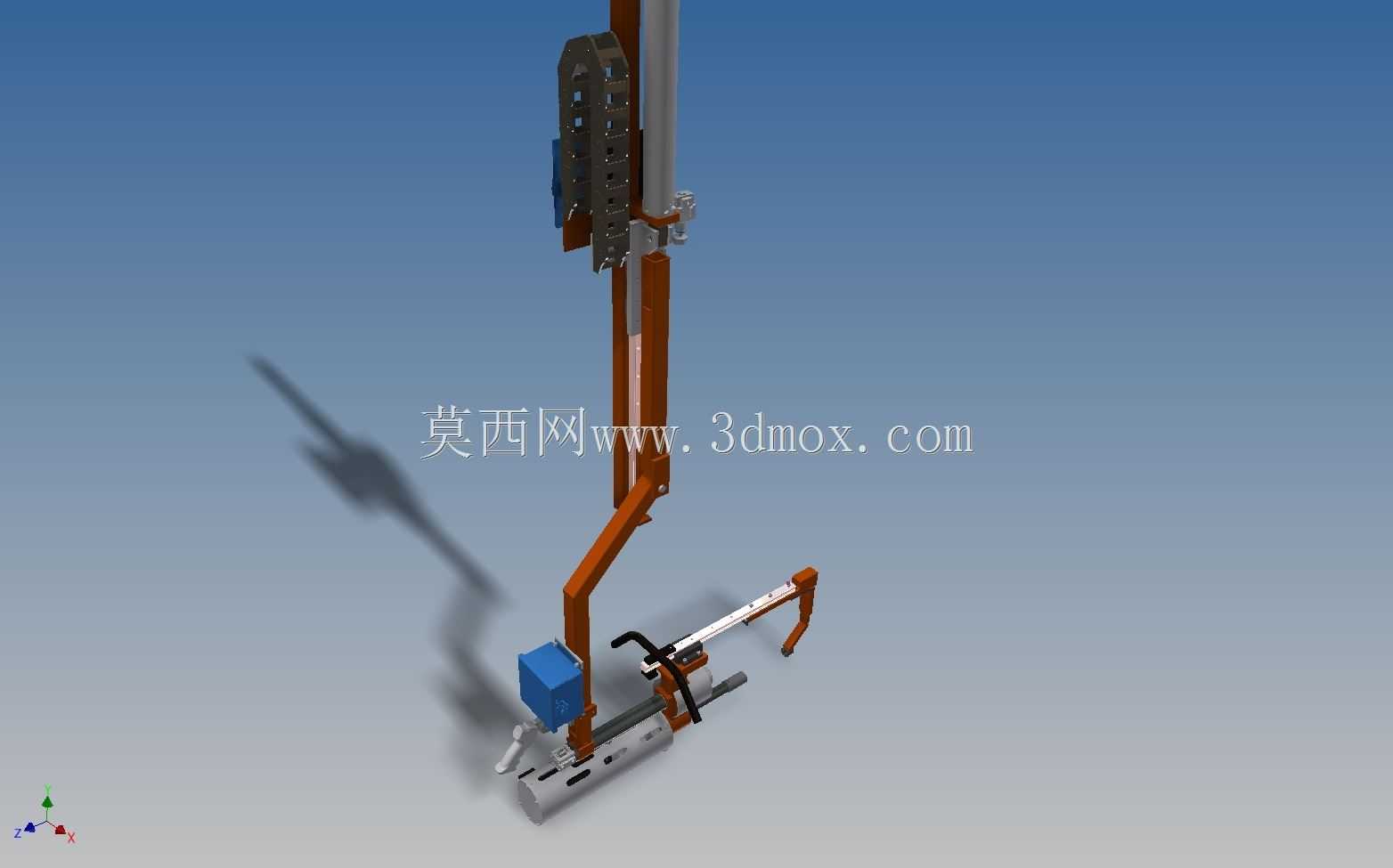

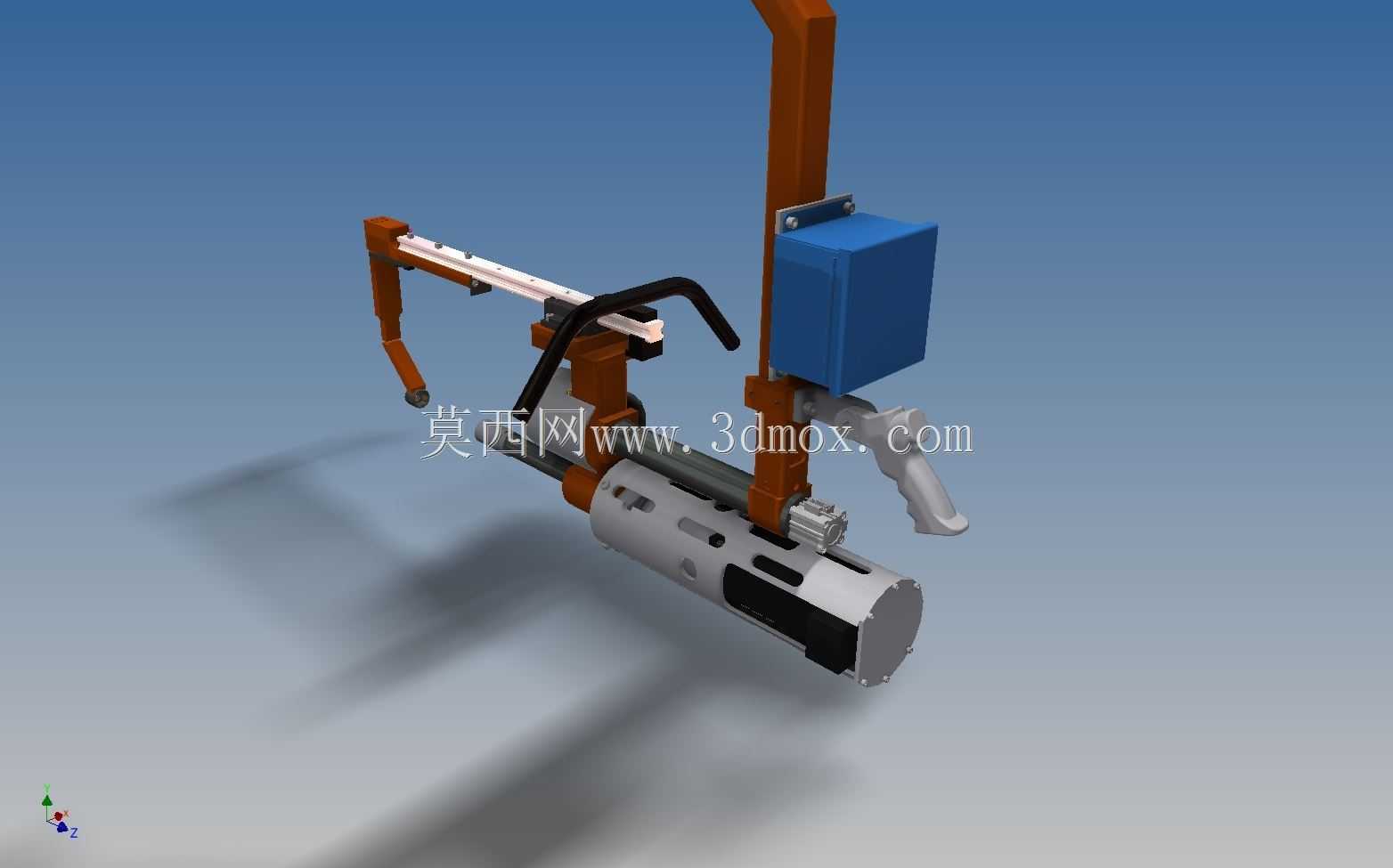

在汽车底盘、商用车车桥的装配产线环节，十字轴式制动器的支架螺栓拧紧一直是影响装配一致性的关键工位，这类螺栓的拧紧扭矩直接决定制动器与轴体的连接可靠性，若扭矩偏差过大，行驶过程中易出现支架松动、制动跑偏的安全隐患，传统的手持单轴拧紧枪在该工位作业时，需要操作人员反复调整枪头角度对准螺栓，单工位作业节拍长，且不同操作人员的施力角度差异容易带来扭矩衰减的问题，这套Nutronner轴制动器十字轴工具正是针对该类装配场景开发的专用作业工装。从结构设计逻辑来看，这套工具没有采用常规拧紧设备的固定输出轴布局，而是将驱动执行端集成在可多维度调整的支撑臂结构上，支撑臂的竖直导向段可实现驱动装置的上下位移调节，水平延伸臂可完成左右方向的位置适配，同时驱动端与臂体的连接位置设置了180度旋转关节，能够覆盖十字轴支架上不同方位的螺栓点位，无需操作人员反复挪动工装整体位置，单台工装即可适配单Nutronner或双Nutronner的配置需求，可根据产线的节拍要求灵活选择单头或双头作业模式。从安装边界与尺寸适配角度，这套工具的竖直支撑立柱采用矩形截面型材设计，安装时可直接固定在装配工位的侧方机架上，不会占用轴类工件的上料输送空间，水平臂的延伸长度经过适配，可覆盖常规商用车桥、乘用车底盘十字轴制动器的所有螺栓安装位置，驱动端的输出轴接口采用标准快换结构，可根据不同规格的螺栓头更换对应套筒，无需对工装主体结构进行拆解调整。在实际作业过程中，工装的支撑臂带有助力平衡结构，操作人员仅需施加很小的力即可带动驱动端移动到目标螺栓位置，到位后旋转关节可自动锁止角度，避免拧紧过程中枪头偏移导致的螺栓滑牙问题，驱动装置的扭矩输出可与产线的拧紧管理系统联动，实时记录每个螺栓的拧紧扭矩值，出现扭矩超差时可即时触发报警，避免不合格品流向下一工位。不同于通用型的拧紧工装，这套工具的结构布局完全围绕十字轴制动器的装配空间做了适配，驱动端的外形做了窄化设计，可伸入十字轴支架与轴体之间的狭窄间隙内完成作业，不会与周边的制动管路、支架凸台产生干涉，支撑臂的各个调节轴都设置了硬限位结构，避免调整过程中臂体超出行程范围磕碰工件表面。在设计建模过程中，需要重点验证各个调节自由度的运动行程是否覆盖所有螺栓点位，同时要校核支撑臂在最大伸出长度下的结构刚度，避免拧紧反力作用下臂体出现过大形变影响扭矩输出精度，驱动端的旋转关节需要设置阻尼结构，保证调整过程中动作平顺，不会出现自由下坠的情况，另外各个管线的走线槽都集成在臂体内部，避免作业过程中管线与工件发生勾挂。这套工具既可以集成在自动化装配线上作为自动拧紧工位的执行端，也可以配置独立的移动底座作为线下返修工位的作业工具，适配不同的生产场景需求，针对不同规格的十字轴制动器，仅需调整支撑臂的硬限位位置、更换对应规格的输出套筒即可完成适配，无需重新设计工装主体结构，具备较强的通用性。
