汽车转向节轮毂压装扭矩检测设备

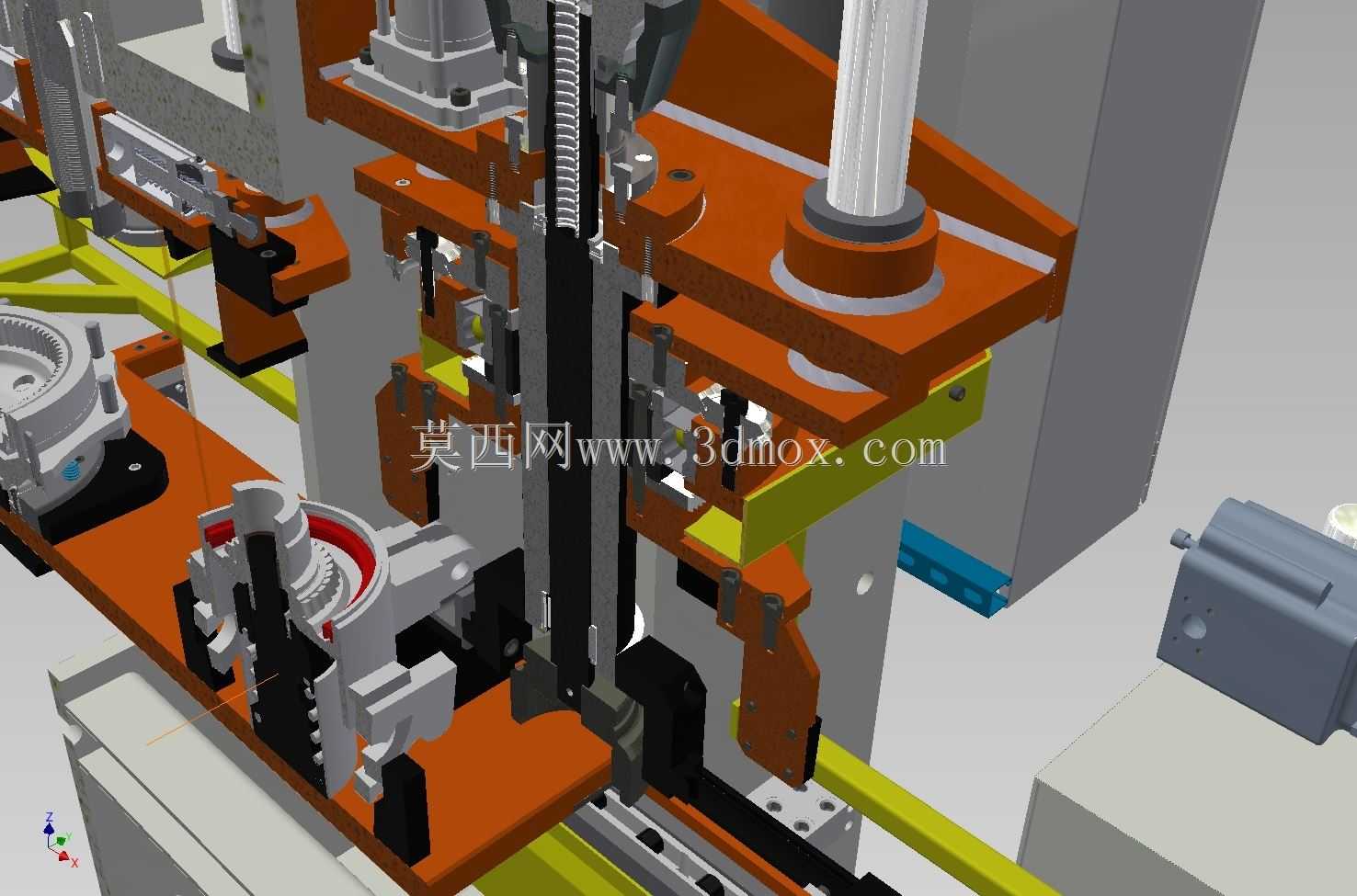

　　在汽车底盘零部件装配产线中，转向节与轮毂单元的轴承压装及预紧扭矩检测是直接影响行车安全的核心工序，这套设备正是针对该工序开发的专用集成工位，替代传统分散式的压装、扭矩检测工序，减少工件周转带来的定位误差与磕碰风险。设备整体采用框架式承载结构，底部为整体焊接的安装底座，通过预埋地脚螺栓与车间混凝土地面固定，底座上方设置线性滑移导轨，用于承载工件定位工装的进出料滑台，滑台行程匹配人工上下料的操作范围，同时预留安全光栅的安装空间，避免操作人员误入压装作业区。设备的核心压装单元采用立式布置，压头组件集成了压力位移传感模块，可实时采集压装过程中的压力曲线与压入深度数据，压装执行端配置可快换的压头适配套，能够兼容不同型号转向节、

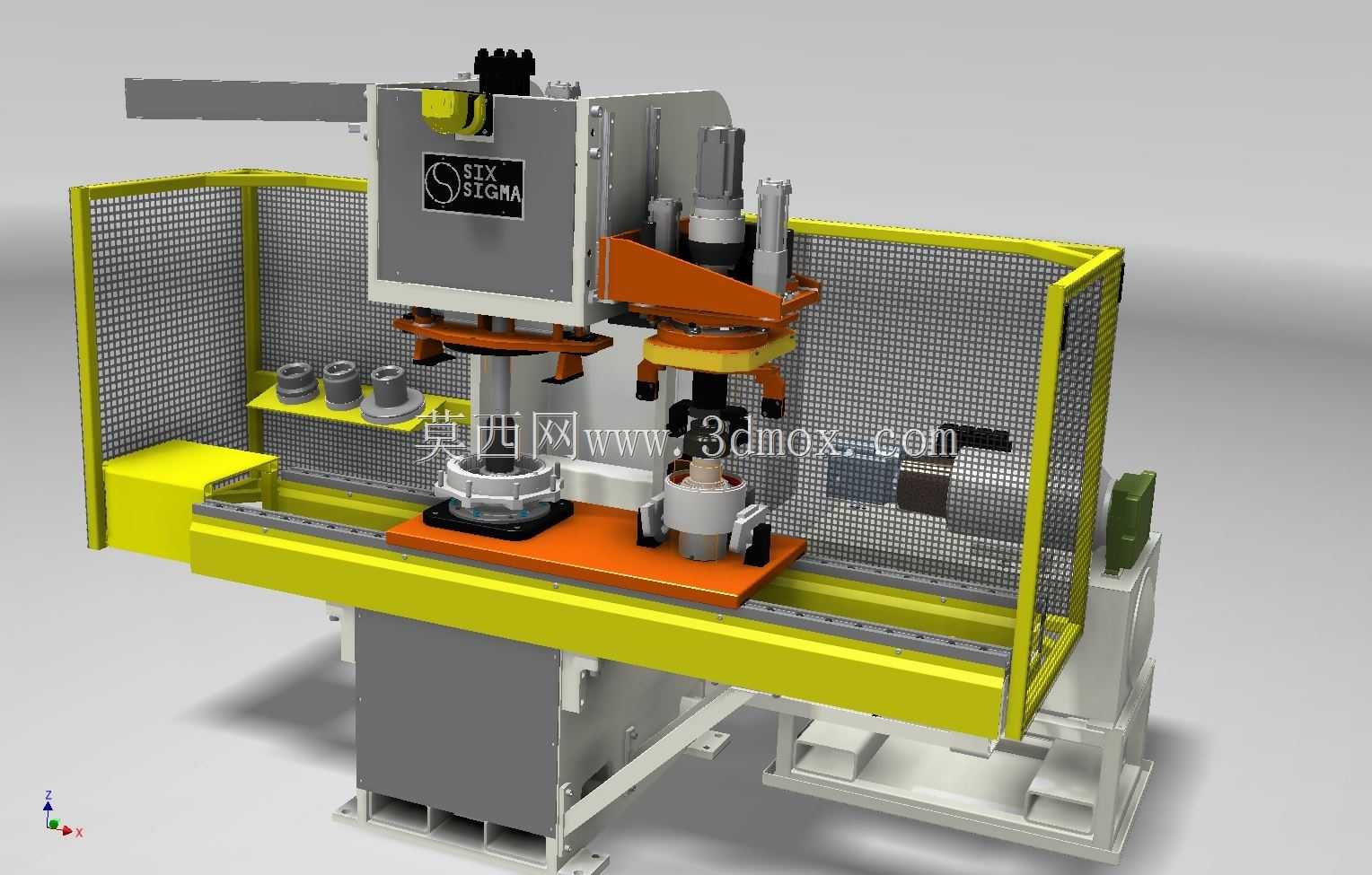

　　轮毂的轴承外圈压装需求，压装时的定位基准与工件的工艺基准完全重合，避免压装过程中出现轴承偏斜、外圈压伤等质量问题。在压装工位旁集成的扭矩测量站，采用伺服旋转驱动结构，压装完成后无需拆卸工件，滑台直接将工件移送至扭矩检测位，驱动头对接轴承内圈，按照设定的转速旋转多圈，实时采集旋转过程中的扭矩波动值，以此判定轴承预紧力是否符合工艺要求，检测数据可直接对接产线MES系统，实现装配质量的全流程追溯。设备外围的安全防护采用黄色方管框架搭配冲孔金属网，既能够阻挡压装过程中可能飞出的杂物，又不会遮挡操作人员观察工位作业状态的视线，防护门设置安全联锁开关，一旦防护门被异常打开，设备的压装与旋转动作会立即触发急停。

　　设备的电气控制单元集成在机身侧部的电控柜内，阀岛、伺服驱动器等元件采用分层安装布局，预留充足的散热空间与维护操作空间，气动管路与线缆采用坦克链防护，随滑台往复运动时不会出现管路拉扯、线缆磨损的问题。从安装边界来看，设备整体占地宽度适配标准产线的工位间距，进料方向与产线物流方向保持一致，无需对现有产线布局做大幅改动即可完成对接，设备顶部预留吊装孔，方便进厂安装时的整体吊装移位。在设计过程中，压装力的冗余量按照工艺最大需求的1.5倍配置，避免长期满负荷运行导致的结构疲劳，扭矩检测模块的测量精度覆盖工艺要求的全量程范围，旋转主轴的径向跳动量控制在工艺允许的阈值内，保证扭矩检测数据的准确性。滑台的定位采用硬限位加伺服位置确认的双重定位方式，

　　确保工件移送至压装位、检测位时的位置重复精度满足装配要求，压头的下行行程设置软限位与机械硬限位双重保护，防止压头超程损坏工件或设备本体。这套设备将原本需要两个独立工位完成的压装、扭矩检测工序整合到同一台设备上，不仅减少了产线的占地面积，还大幅缩短了单工件的装配作业节拍，避免了二次装夹带来的定位误差，在汽车底盘零部件的批量装配场景中，能够有效提升装配一致性，降低人工操作的劳动强度，同时减少因装配质量问题导致的后续售后故障风险。
