大载重车间模具转运工装车结构

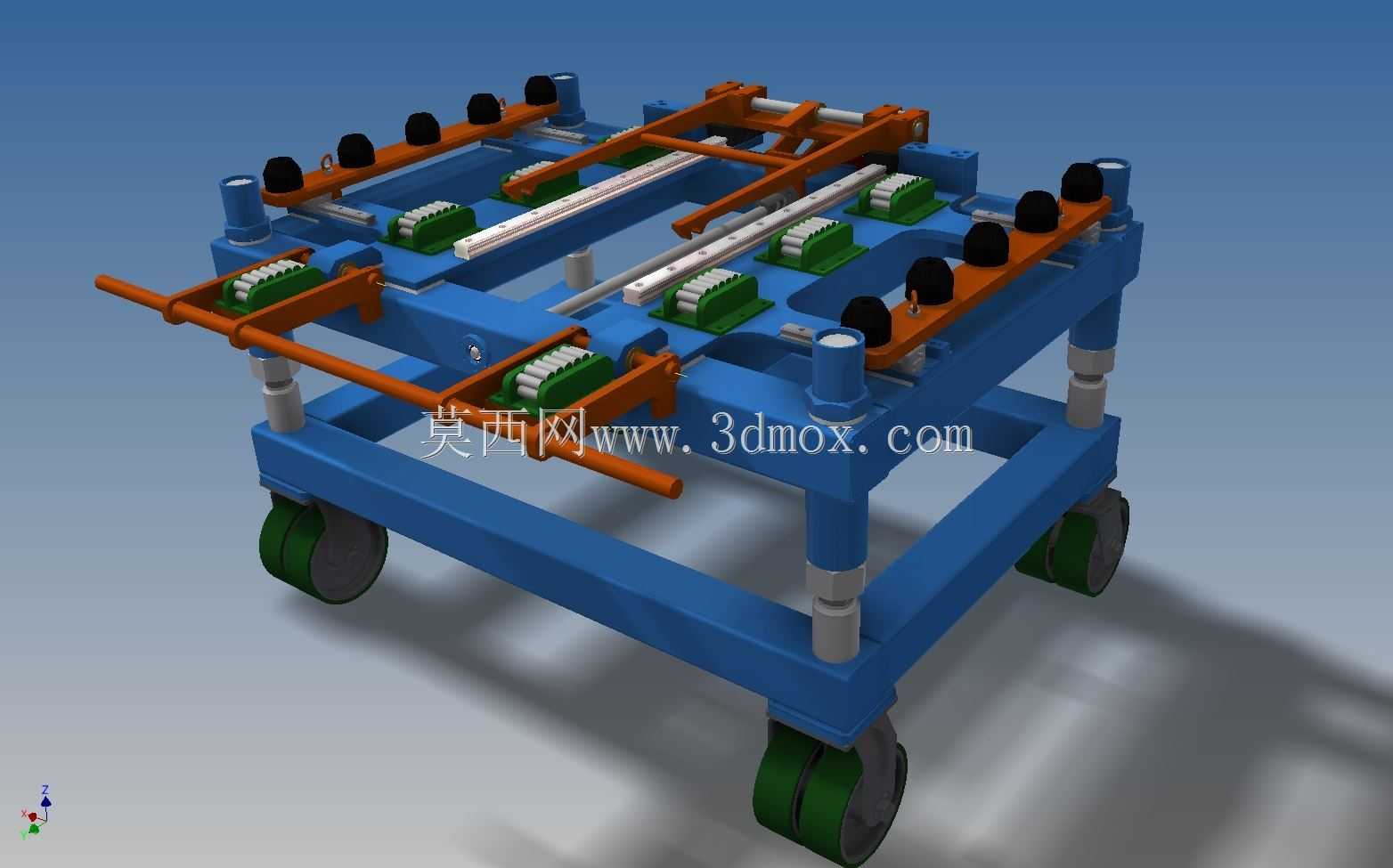

这套重载模具转运工装，核心服务于冲压、注塑车间内重型模具的工位间短距离转运场景，适配10000磅级载重需求，解决传统普通平板车转运重型模具时定位不稳、支撑不足、推送费力的实际痛点。在冲压车间的实际工况中，大型模具从模具存放区到压力机工位的转运距离通常在10-30米区间，过程中需要经过车间环氧地坪的伸缩缝、局部轻微坡度，普通转运车在该类工况下易出现模具移位、支撑点塌陷的问题，该工装在设计阶段就针对性做了结构强化。从结构设计逻辑来看，车架主体采用矩形钢管焊接成型，主框架的截面选型经过载重校核，满载状态下框架的扰度控制在允许范围内，避免长期重载出现框架变形。底部的四个重载脚轮采用双轴承结构，轮面为高耐磨聚氨酯材质，既可以承受满载时的垂直载荷，也能减少对车间地坪的损伤，其中两个脚轮带刹车锁定结构，停靠在压力机旁时可以锁止车轮，避免装卸模具时车体移位。车架上方的支撑结构做了可调式设计，四个角位的支撑柱带有高度调节余量，可以适配不同底面高度的模具放置需求，支撑柱顶端的缓冲垫采用硬质聚氨酯材质，接触模具底面时不会刮伤模具底座，同时能缓冲转运过程中的振动，避免模具内的精密镶件受冲击移位。车架上设置的多组橙色推送定位机构，是针对模具装卸过程的对位需求设计，机构带有线性导向结构，推送过程中可以保持推块的平行度，操作人员在装卸模具时，不需要完全靠人力撬动模具对位，通过推送机构可以缓慢将模具推至指定支撑位置，降低装卸过程的劳动强度，同时减少模具与车架的硬碰撞。推把的安装高度经过人机工程校核，设置在成年人站立操作时的舒适施力区间，推把表面做防滑处理，操作人员推行时可以稳定施力，转向时的力矩控制在合理范围，满载状态下单人即可完成转向操作。从安装边界来看，该工装的整体外廓尺寸适配车间常规通道宽度，最小转弯半径满足车间主通道、设备旁支通道的通行要求，不需要对现有车间通道做拓宽改造。车架上的定位块位置可以根据不同规格的模具底座尺寸做调整，定位块上的长槽安装孔允许一定范围的位置调节，覆盖车间内常用的中型、重型模具底座尺寸，不需要针对每一套模具单独制作转运工装，提升工装的通用率。在结构细节处理上，所有焊接位置都做了焊后打磨处理，去除焊渣与尖锐边角，避免操作人员在使用过程中被划伤；所有活动连接的销轴位置都做了润滑注油孔设计，日常维护时可以定期加注润滑脂，保证活动机构的动作顺畅，减少卡滞风险。车架底部的脚轮安装板采用加厚钢板焊接，与主框架的连接位置做了三角加强筋，避免满载时脚轮安装位置出现焊缝开裂的问题。在实际使用场景中，该工装不仅可以用于模具在存放区与设备间的转运，也可以作为模具临时检修的支撑台使用，锁止脚轮后，维修人员可以在车架上完成模具的简单拆装、清理作业，不需要额外配置临时检修台，提升车间空间利用率。设计过程中也考虑了工装自身的堆叠存放需求，空载状态下可以通过支撑柱的对位结构实现多层堆叠，减少闲置时的仓储占用空间。整套结构没有采用复杂的液压或电动元件，纯机械结构的设计降低了后期的维护成本，车间一线操作人员不需要经过复杂培训即可上手使用，故障点少，适合车间复杂工况下的长期高频使用。
