偏置头反向作用装配线拧紧作业工具

在汽车总装、动力总成装配、家电壳体锁付这类对拧紧作业空间有严格限制的产线场景里，常规直柄拧紧轴往往会因为周边结构干涉、作业面朝向特殊，无法垂直对准锁付点，这时候偏置头反向作用的拧紧工具就成了解决空间受限锁付需求的核心工装。这套工具的设计核心，是通过偏置的力臂结构把拧紧反作用力直接传导到工装挂载支架上，不需要作业人员额外承受拧紧过程的反扭矩，不管是人工辅助对位的半自动工位，还是搭配机器人的全自动锁付工位，都能大幅降低作业负载，同时保证拧紧扭矩的传递精度。

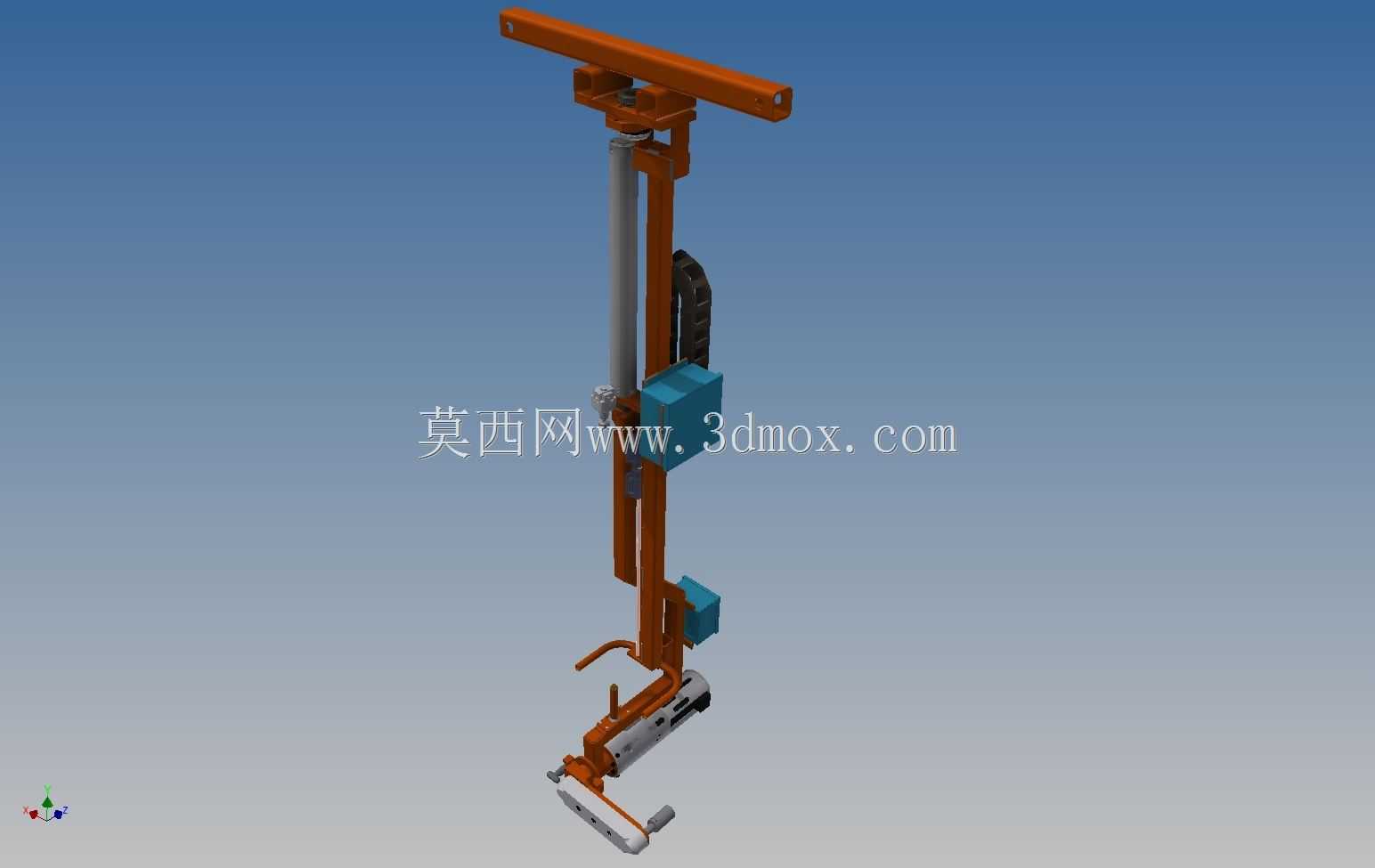

从结构布局来看，这套工具的主体执行端采用圆柱式集成设计，内部集成了扭矩输出轴、反力传导衬套以及对位导向结构，整体直径控制在适配常见M6-M12螺栓锁付的尺寸区间，长度方向预留了足够的螺栓进给行程，不需要额外加装延长杆就能覆盖常规锁付深度需求。偏置的连接支架采用弯折式钢管焊接结构，一方面作为操作人员的握持扶手，另一方面作为反作用力的传导路径，把拧紧过程产生的反向扭矩直接传递到后方的挂载固定座上，避免反力直接作用在操作人员手腕或者机器人末端法兰上，长期使用能有效降低作业疲劳，也能减少机器人末端的负载冲击。

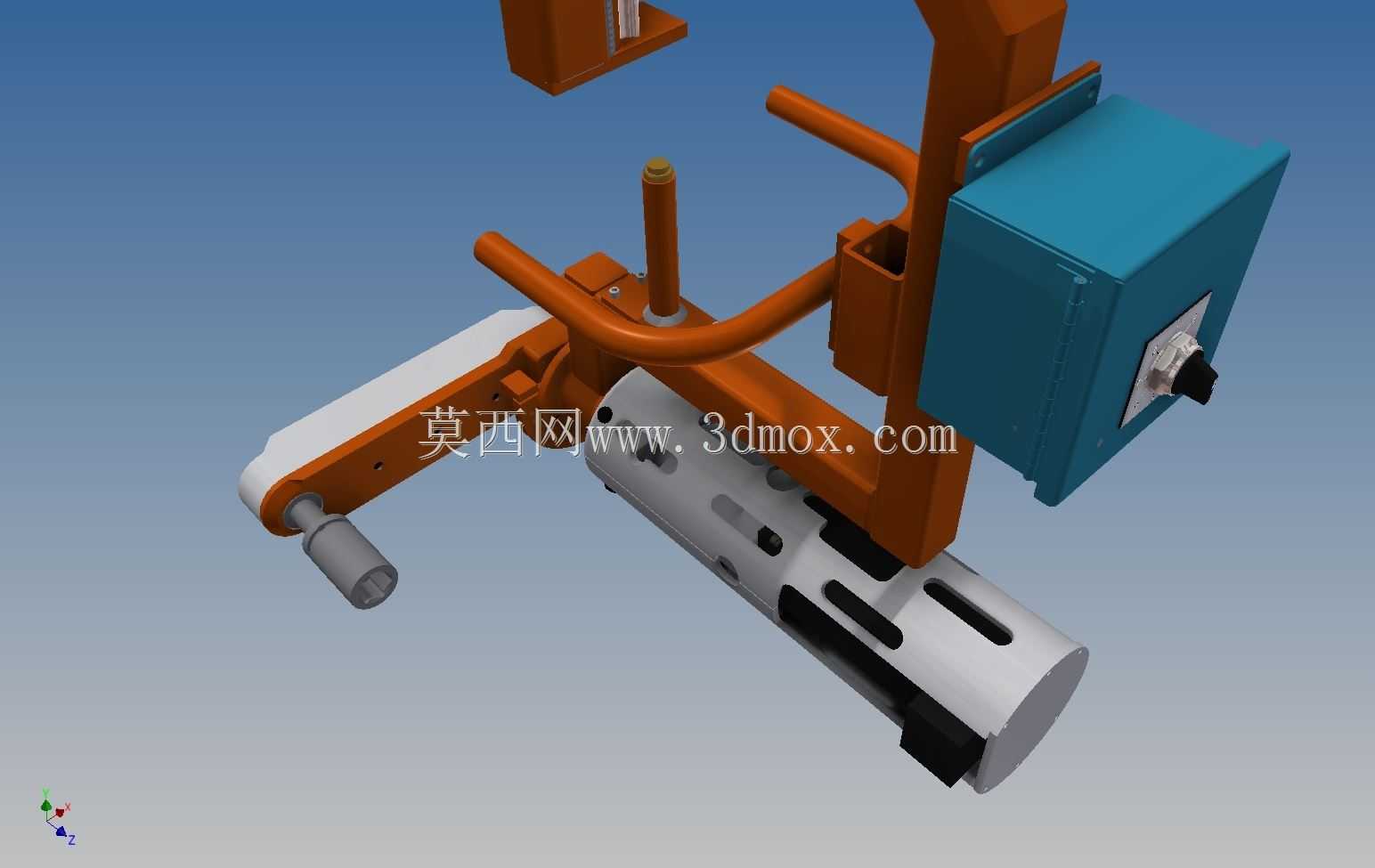

工具侧面挂载的方形控制盒，集成了扭矩触发开关、正反转切换旋钮以及状态指示灯，所有操作元件都布置在操作人员握持扶手时拇指可及的范围内，不需要额外抬手操作，作业过程中可以单手握持完成对位、启动、切换的全流程操作。控制盒的安装位置特意避开了作业端的对位视野，操作人员站在作业位时，可以直接透过扶手间隙观察锁付点与套筒的对位情况，不会因为控制盒遮挡出现对位偏差。偏置头的输出端采用快换式套筒接口，可以根据不同规格的螺栓快速更换对应套筒，接口处设置了防脱钢珠，作业过程中不会因为振动出现套筒脱落的情况，适配产线多品种混线生产的快速换型需求。

安装边界方面，这套工具的上方挂载板设置了多组可调安装孔位，可以根据不同产线的吊挂高度、作业角度调整安装位置，既可以搭配弹簧平衡器做吊挂式人工工位使用，也可以通过转接法兰安装在工业机器人末端做全自动拧紧作业。反力传导的接触面做了加厚处理，表面做了防滑纹理，在承受最大额定反扭矩的时候不会出现滑移偏转，保证拧紧过程的稳定性。握持部分的扶手外套了防滑绝缘胶套，即使在长时间握持作业的情况下，也能保证握持摩擦力，不会因为手汗出现打滑的情况，同时胶套的减震设计能过滤拧紧过程产生的高频振动，降低操作人员的手部振动负荷。

在实际产线应用中，这类偏置反向作用工具主要用在车身底盘副车架锁付、发动机缸盖侧螺栓锁付、家电内胆背部螺丝锁付这类作业面朝向与常规拧紧轴进给方向存在夹角、周边有结构遮挡的工位，相比常规直柄拧紧工具，它不需要作业人员刻意调整身体姿态去对准锁付点，也不需要额外加装反力臂来抵消扭矩，整体占用的作业空间更小，在狭窄的装配工位里也能灵活操作。设计过程中特意把整体重心控制在握持扶手的正上方，吊挂使用时工具能自然保持作业姿态，操作人员只需要施加很小的力就能调整对位角度，长时间作业也不会出现明显的肌肉疲劳。输出轴的偏置距离经过多轮产线验证，刚好能避开大部分常见的工件凸起结构，不需要针对每个工位单独定制反力臂，通用性更强，能覆盖多数常规的受限空间锁付需求。
