轨道导向轮组手推车行走机构设计

项目分类:3D模型 发布时间:2021-09-18 ID:278618
  • 轨道导向轮组手推车行走机构设计
  • 轨道导向轮组手推车行走机构设计
  • 轨道导向轮组手推车行走机构设计
  • 轨道导向轮组手推车行走机构设计
  • 轨道导向轮组手推车行走机构设计
  • 轨道导向轮组手推车行走机构设计
  • 轨道导向轮组手推车行走机构设计
  • 轨道导向轮组手推车行走机构设计
  • 轨道导向轮组手推车行走机构设计
  • 轨道导向轮组手推车行走机构设计
  • 轨道导向轮组手推车行走机构设计
  • 轨道导向轮组手推车行走机构设计
  • 轨道导向轮组手推车行走机构设计
  • 轨道导向轮组手推车行走机构设计
  • 轨道导向轮组手推车行走机构设计
  • 轨道导向轮组手推车行走机构设计
  • 轨道导向轮组手推车行走机构设计
  • 轨道导向轮组手推车行走机构设计
  • 轨道导向轮组手推车行走机构设计
  • 轨道导向轮组手推车行走机构设计
  • 轨道导向轮组手推车行走机构设计
  • 轨道导向轮组手推车行走机构设计
  • 轨道导向轮组手推车行走机构设计

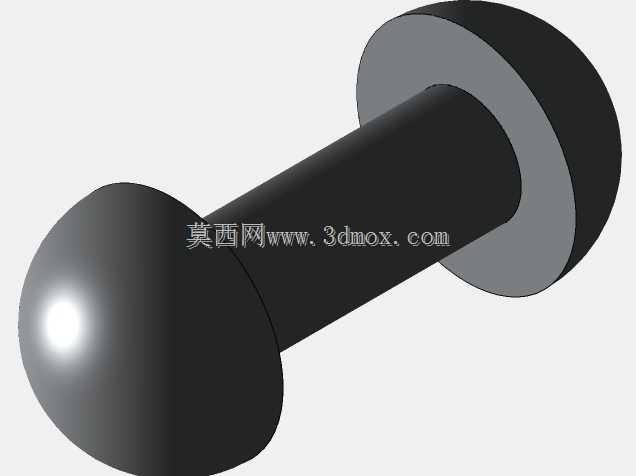

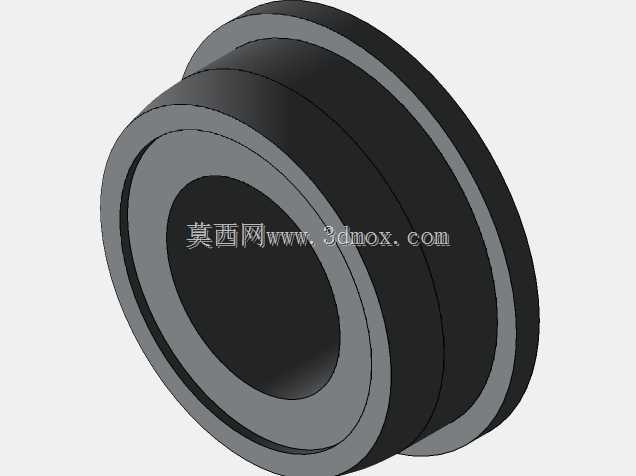

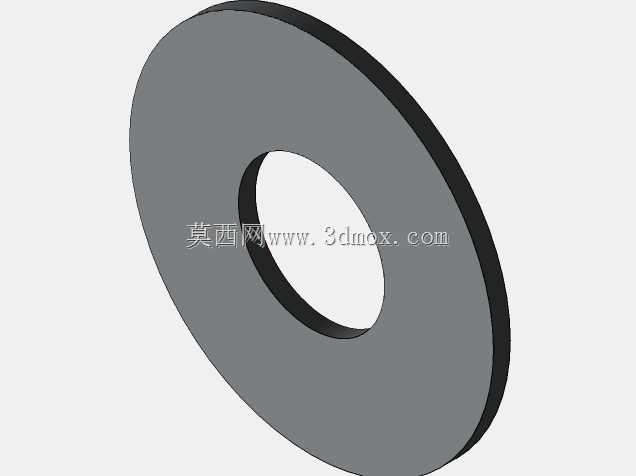

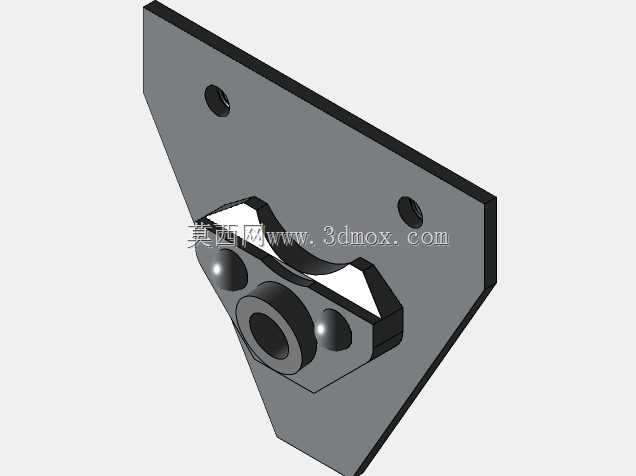

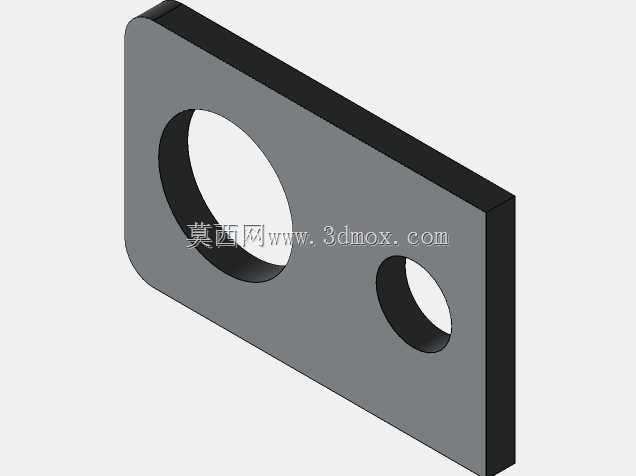

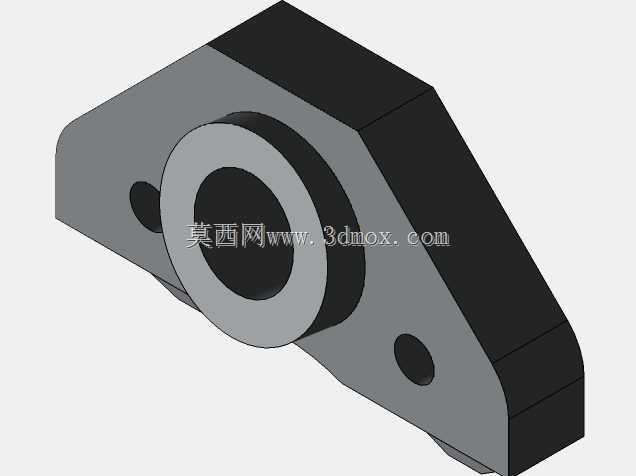

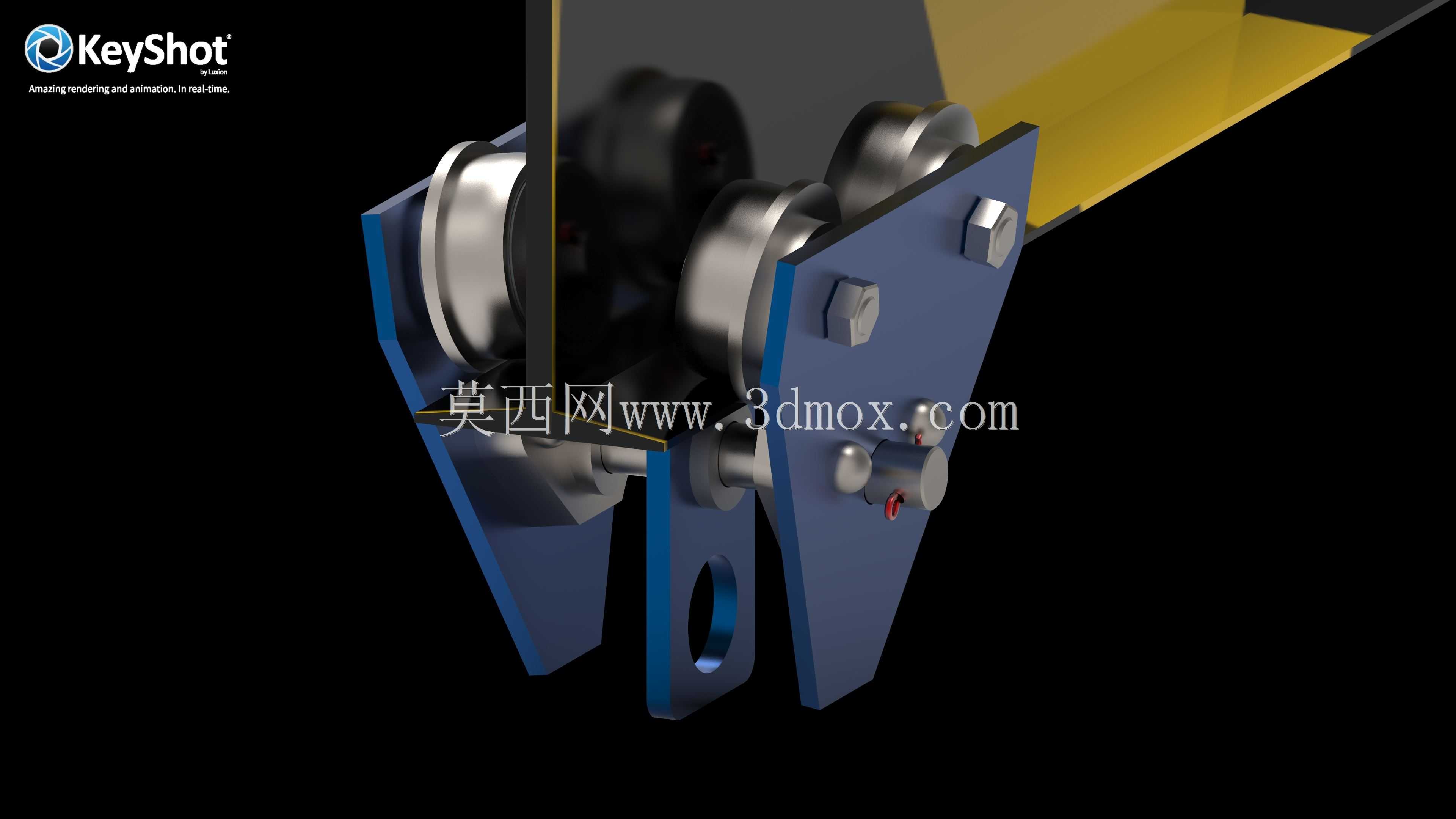

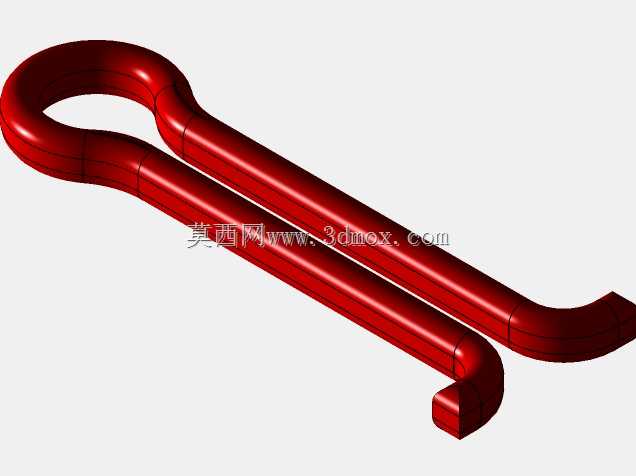

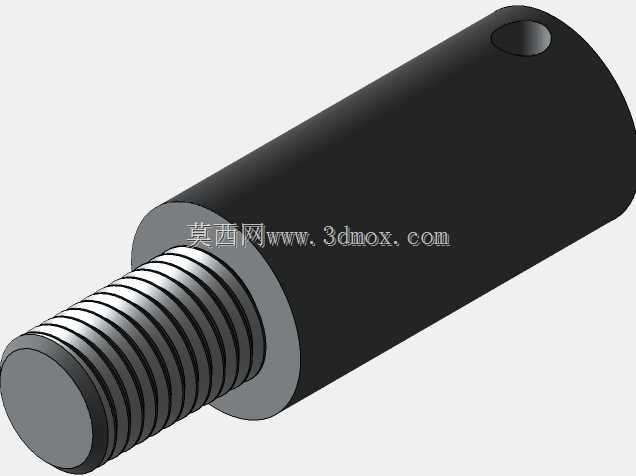

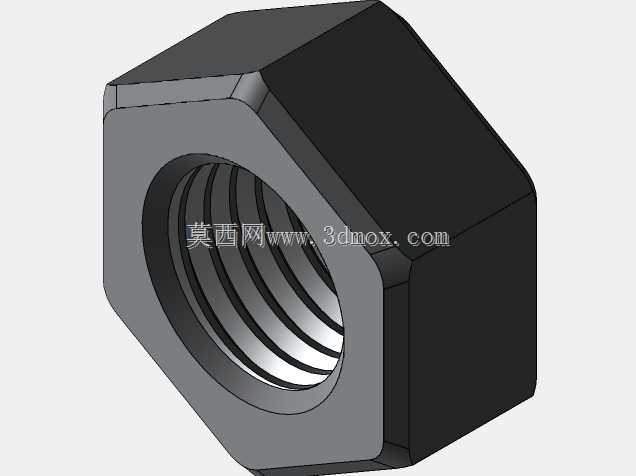

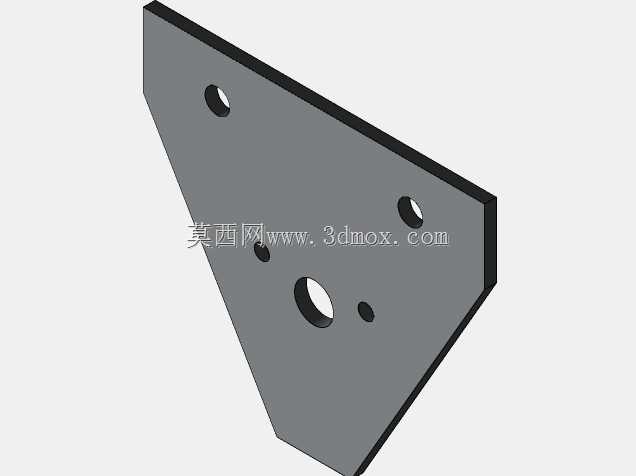

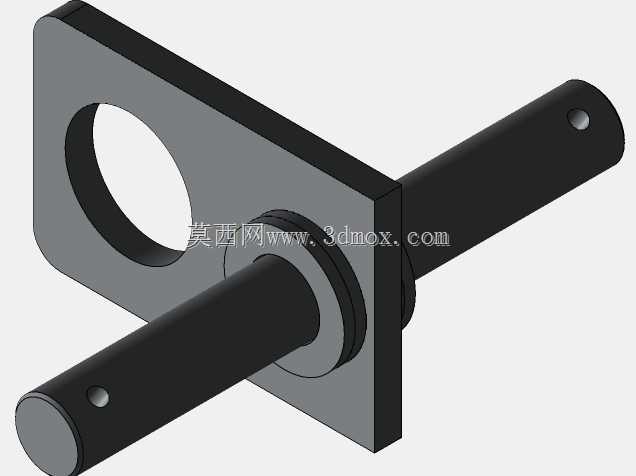

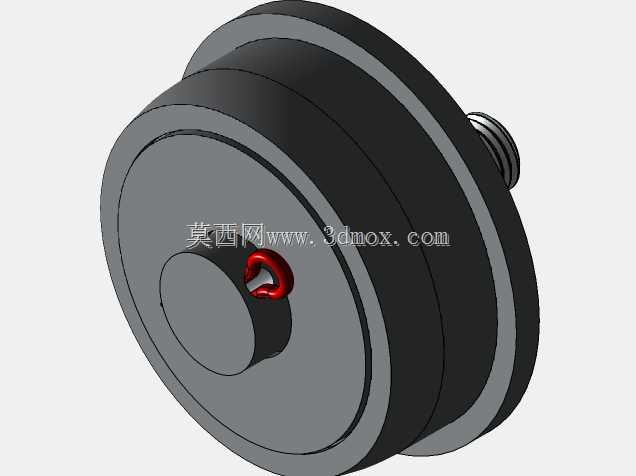

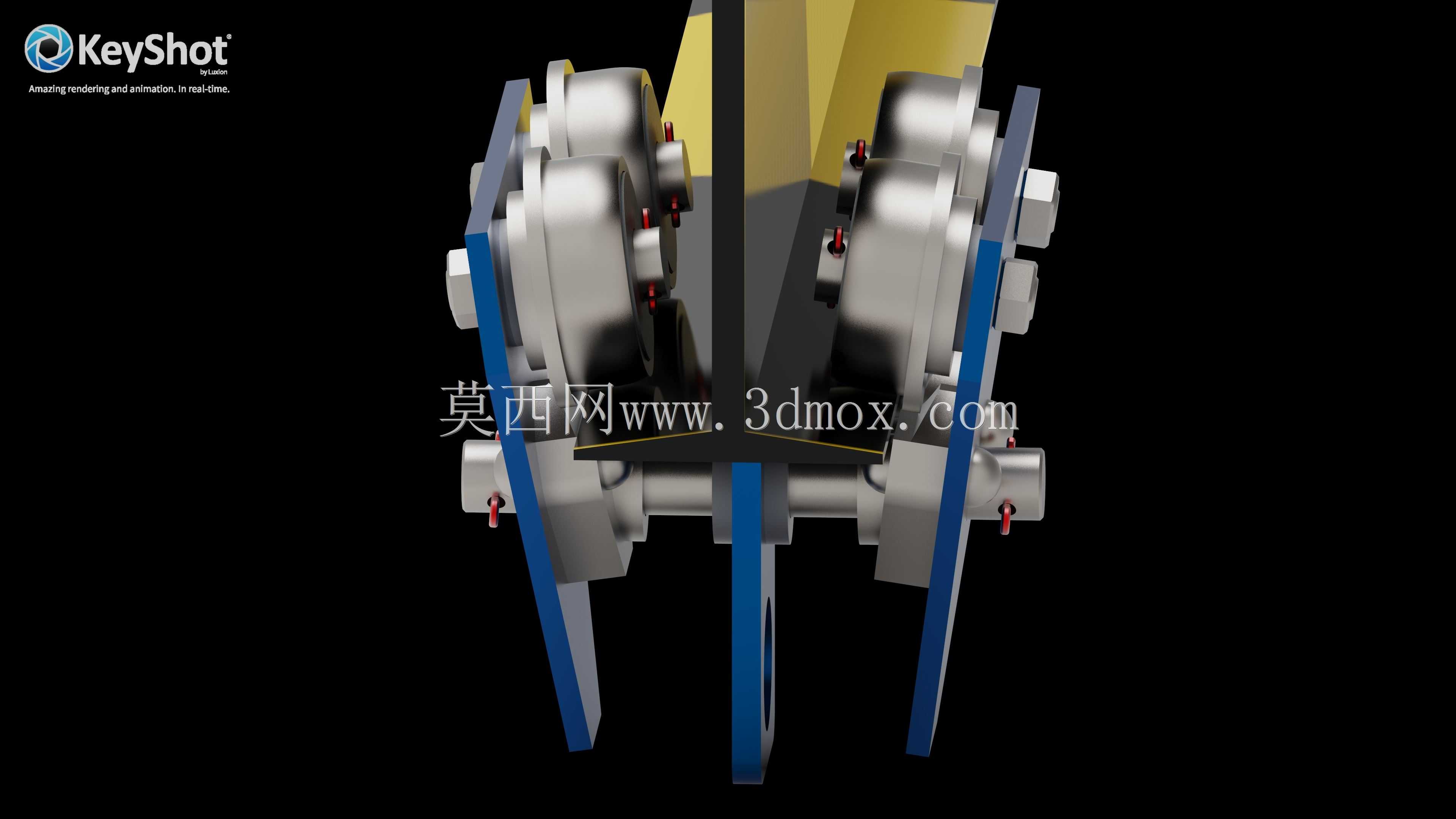

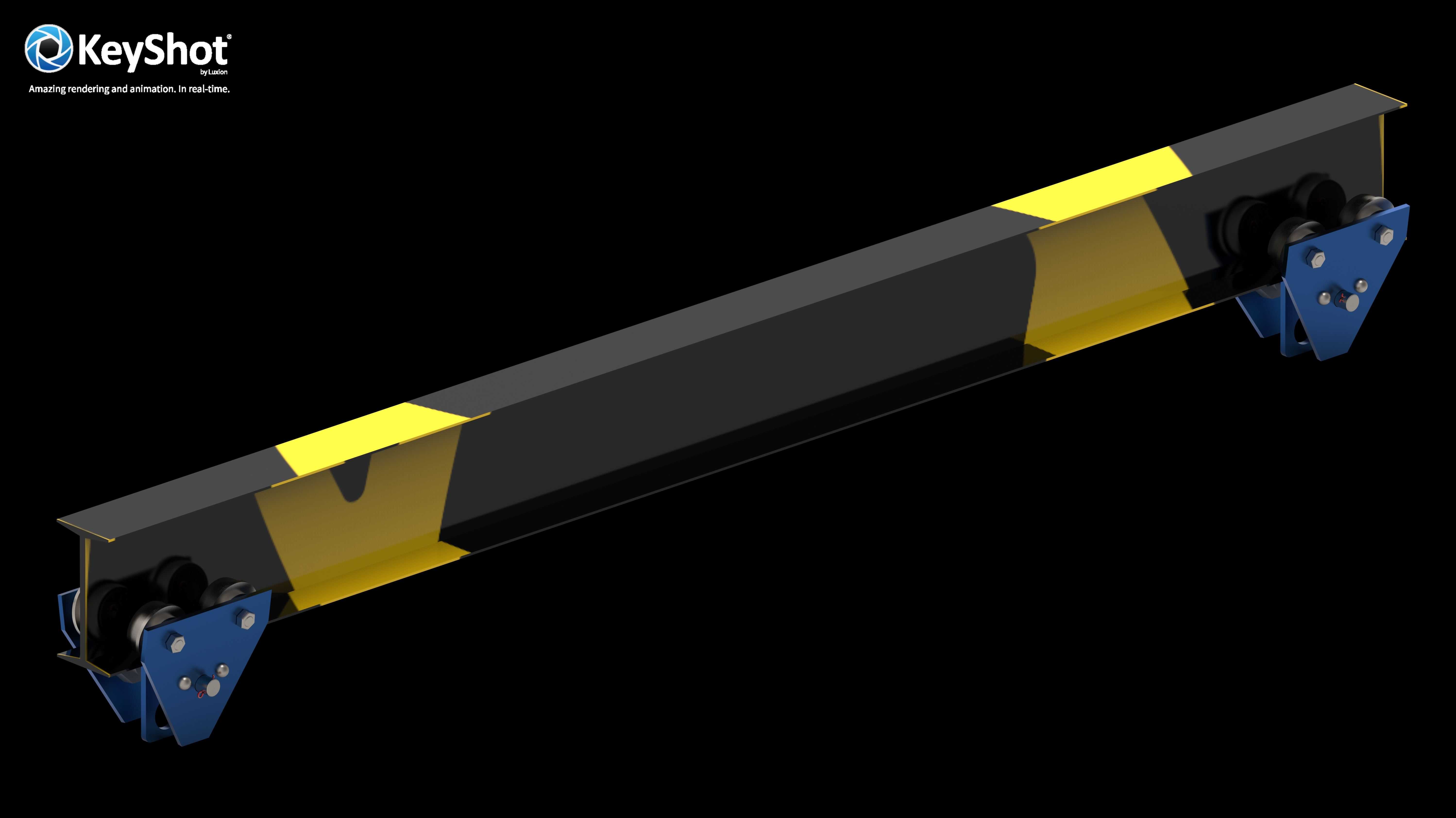

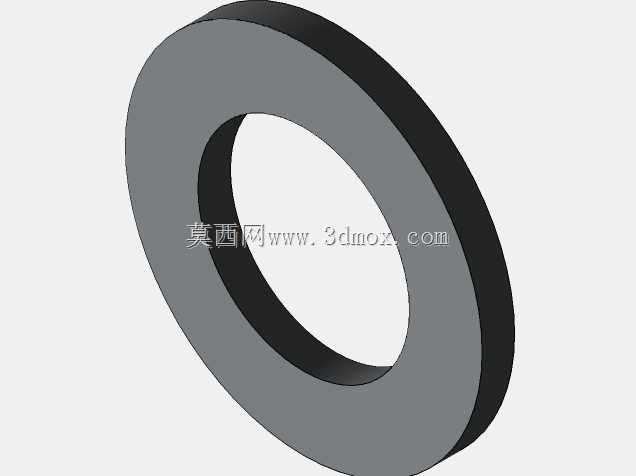

这套手推车行走轮组结构,主要适配厂区内固定轨道上的短途物料转运场景,常见于生产车间工序间工件转运、仓储库区重型料箱沿预设轨道的定点输送,相比无轨万向轮手推车,轨道导向的结构能避免行进偏斜,降低操作人员的方向修正力度,在窄通道、固定路径的转运场景下能大幅降低操作劳动强度,同时避免轮组碾压地面杂物引发的卡滞问题。从结构功能来看,该轮组采用双侧夹轨式设计,每侧配置两个贴合轨道侧面的导向滚轮,搭配主承载滚轮卡在轨道顶面,既承担竖直方向的物料载荷,又通过侧向导轮限制轮组相对轨道的横向位移,防止脱轨;轮组支架采用折弯钢板焊接成型,安装面预留与车架连接的固定孔位,滚轮销轴采用台阶轴设计,轴端配置防松螺母与开口销锁止,避免长期运行后销轴窜动脱落。设计过程中首先需要匹配所用轨道的截面尺寸,确定主承载轮的轮缘宽度、侧向导轮的间距,保证轮组与轨道之间预留合理的配合间隙,既不会因为间隙过小出现卡滞,也不会因为间隙过大导致行进晃动;支架的板厚需要根据额定承载重量核算抗弯强度,销轴的直径需要校核剪切强度,滚轮内部配置的滑动轴承或滚动轴承要匹配轮组的运行速度与载荷工况,避免长期重载下轴承过早失效。建模阶段先绘制轨道的截面轮廓作为参考基准,先搭建主承载轮的零件模型,确定轮径、轮槽尺寸,再绘制侧向导轮的结构,随后绘制支架的钣金折弯件,通过装配约束将各零件组装到位,验证轮组沿轨道滑动时是否存在干涉,检查各连接部位的安装空间是否满足扳手操作的余量,最后对整体结构做干涉检查,确认所有运动部件在全行程内无碰撞,安装孔位与车架的连接边界尺寸匹配,保证加工后能直接装配使用。
