便携按压式铝制喷雾瓶结构设计

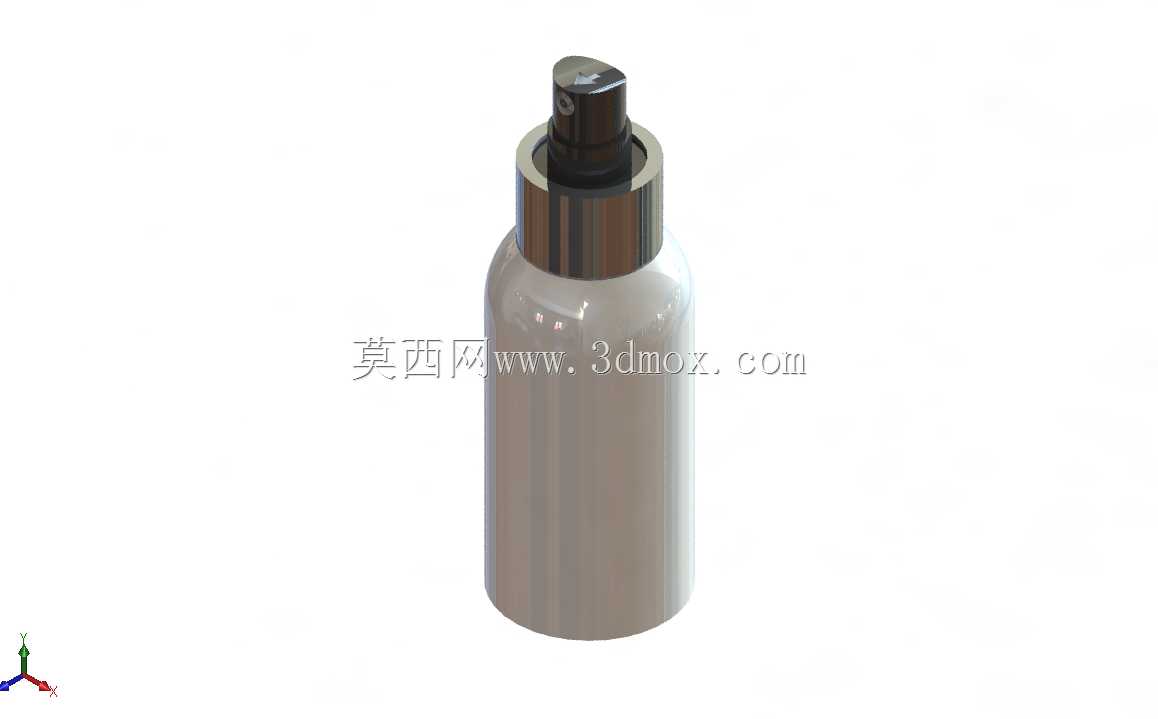

日常接触的日化类喷雾容器，多采用铝制瓶身搭配按压泵头的结构，这类产品广泛出现在护肤补水、消毒消杀、美发定型等民用场景，也有部分小规格型号用于工业车间的便携试剂喷涂作业。从结构设计角度看，这类喷雾瓶的核心功能是通过按压泵头的内部阀组动作，将瓶内存储的液体以均匀雾状形态喷出，设计时首先要考虑泵头与瓶身的螺纹配合密封性，避免液体渗漏，同时要保证按压行程的手感反馈适中，单次按压的出液量稳定在0.12-0.15ml区间，适配多数使用场景的单次用量需求。建模初期先确定整体外形边界，瓶身采用直筒圆柱结构，底部做内凹圆弧过渡，既可以提升放置稳定性，也能避免铝制瓶身底部冲压成型时的应力开裂问题，瓶身外径控制在38mm，整体高度含泵头控制在125mm，属于单手握持的舒适尺寸范围，用户单手持瓶时食指可以自然搭在泵头按压面上，不需要调整手部姿势即可完成按压动作。泵头部分分为按压帽、阀杆、弹簧、密封胶圈、导流管几个核心部件，建模时先绘制泵头的旋转基体轮廓，通过旋转凸台生成主体结构，再切除出内部的流道空间，流道的出口位置做15度的斜角收敛，保证液体流出时可以在泵头前端的涡流腔形成旋流，最终经喷嘴微孔打散成均匀雾滴。瓶身与泵头的连接采用M24×2的细牙螺纹，螺纹配合长度设计为8mm，配合面处预留0.2mm的胶圈安装槽，装配时放入丁腈橡胶胶圈即可实现静密封，避免瓶身倾斜时液体从螺纹缝隙渗出。导流管采用细长管结构，长度根据瓶身内部深度调整，下端做45度斜切，保证瓶内液体剩余量较少时依然可以正常抽吸，不会出现吸空断流的情况。建模过程中先完成各个零件的单独建模，再进入装配环境添加配合约束，验证泵头按压行程内是否存在零件干涉，检查弹簧压缩过程中的形变空间是否充足，同时模拟瓶身直立、倾斜45度、倒置等不同姿态下的密封性能，确保结构在常规使用场景下不会出现漏液问题。外观面处理上，瓶身做哑光金属质感的外观设置，泵头的金属压环做亮面镀铬效果，按压帽采用哑光黑色塑料质感，还原实际产品的视觉效果，同时在瓶身中部预留足够的标签粘贴区域，方便后续做产品标识印刷。
