立式往复式蒸汽机教学演示结构

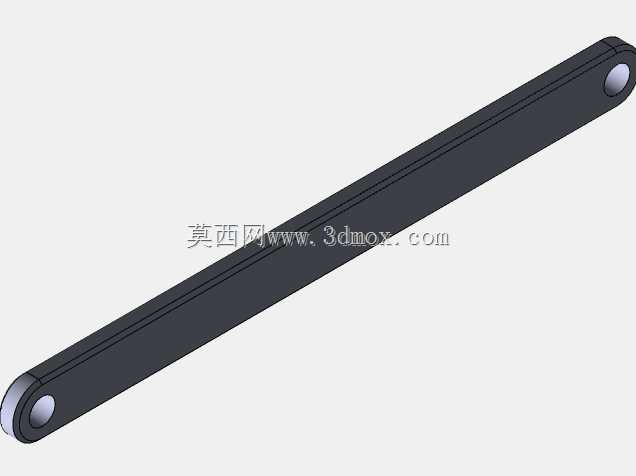

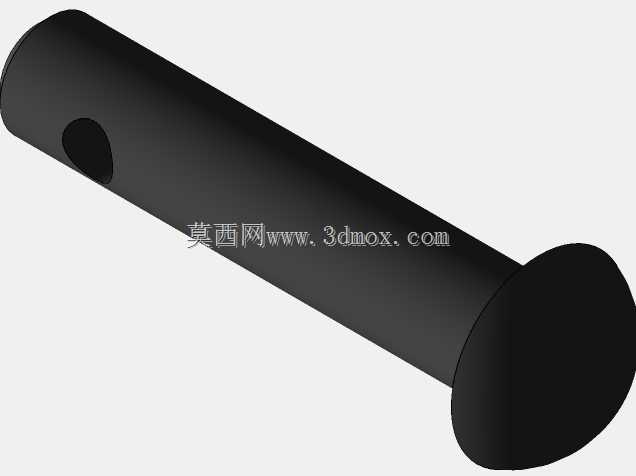

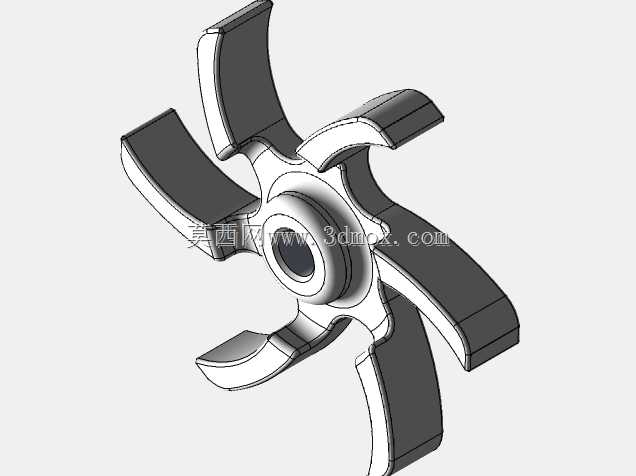

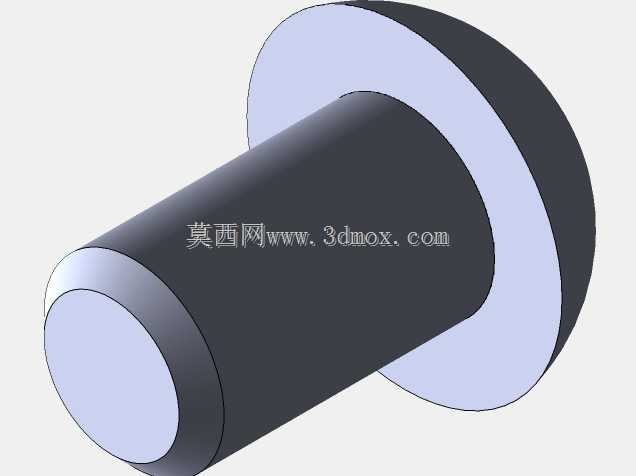

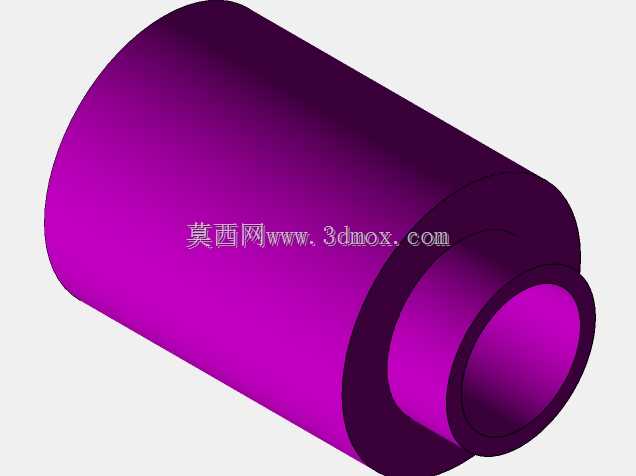

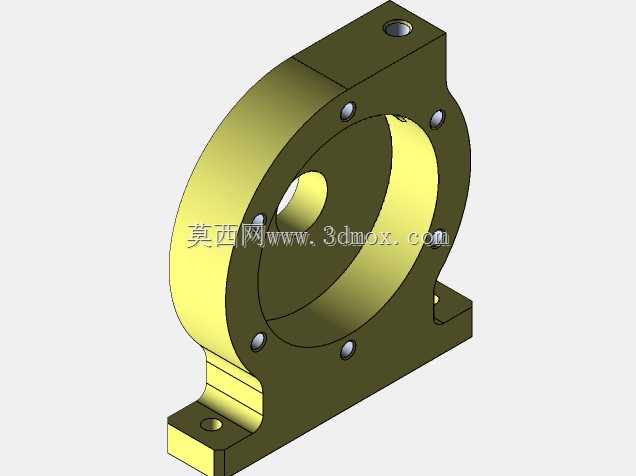

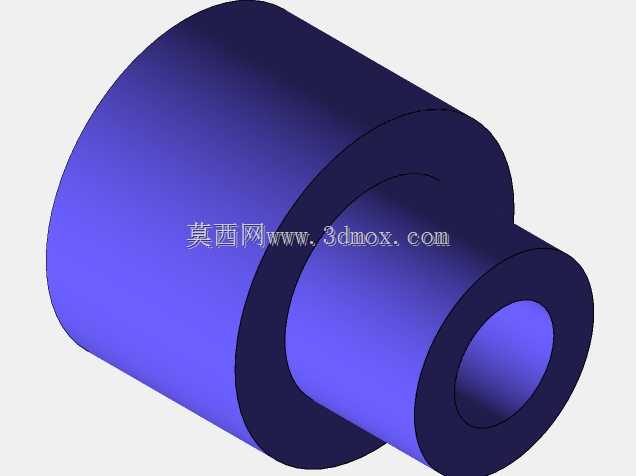

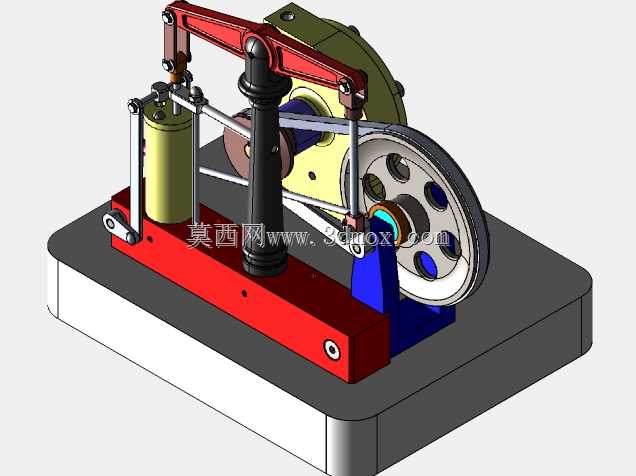

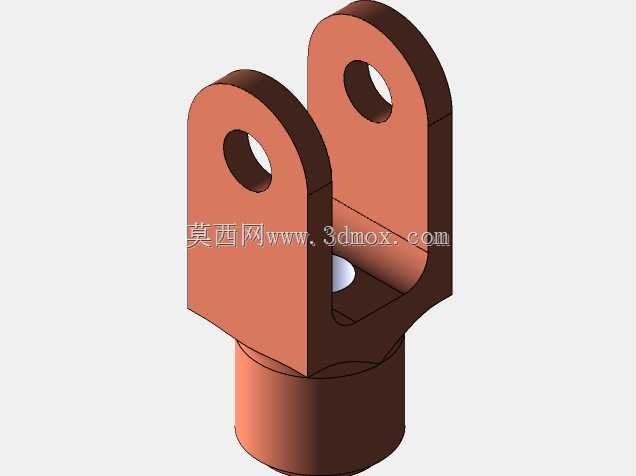

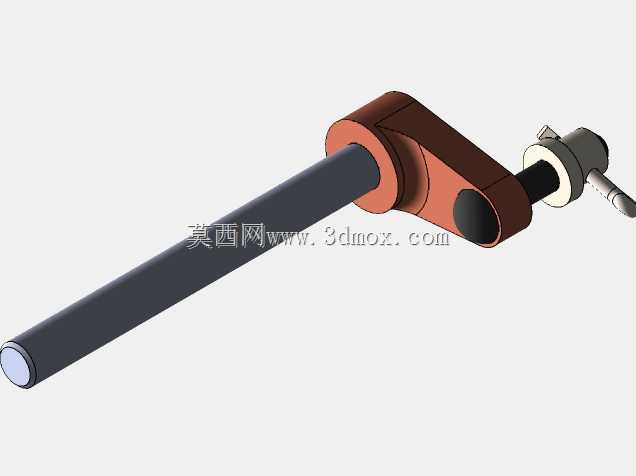

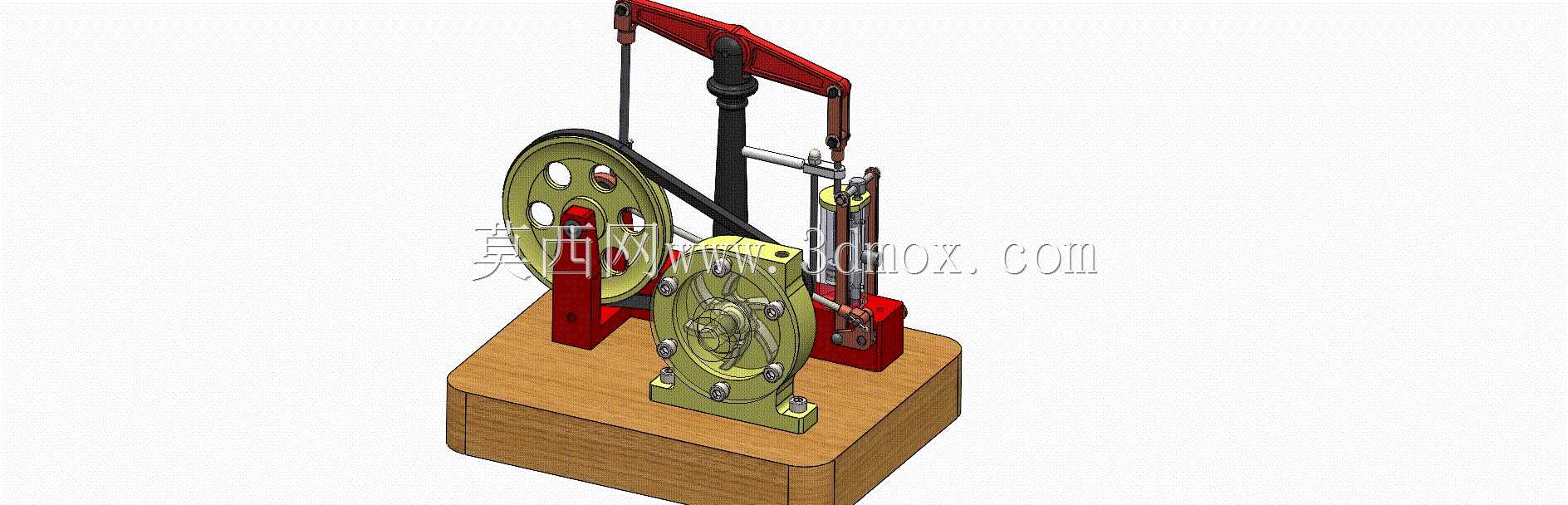

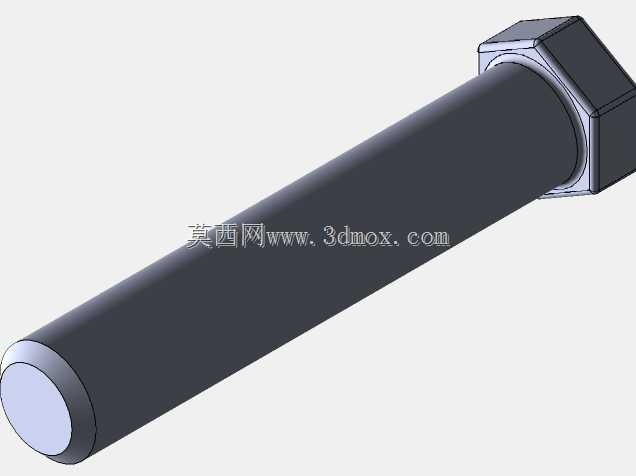

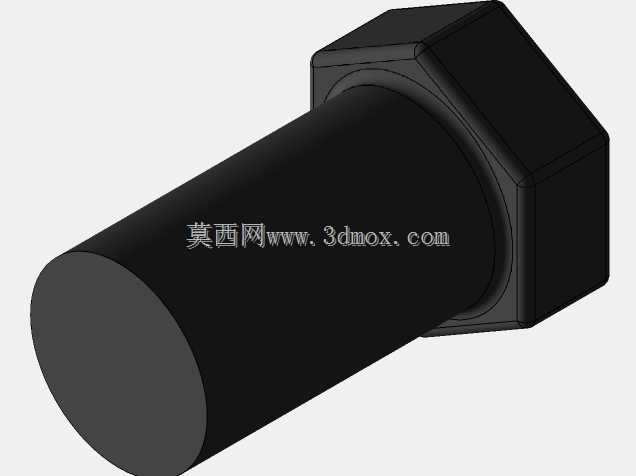

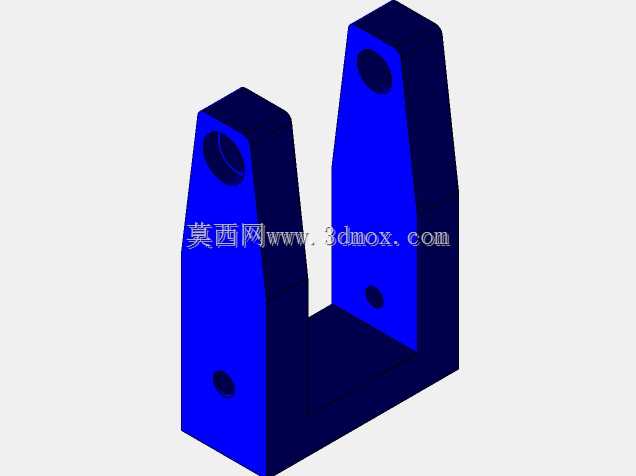

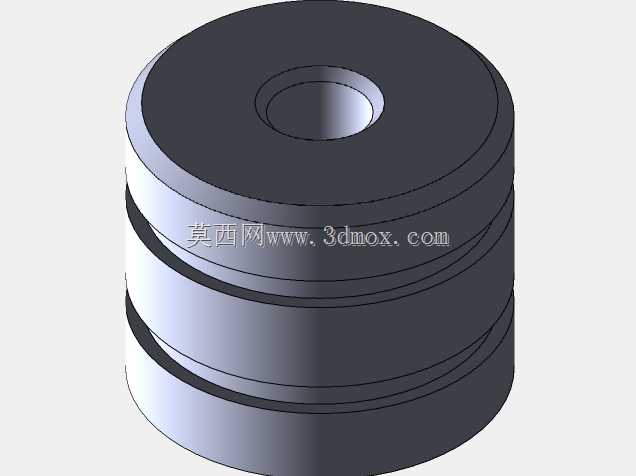

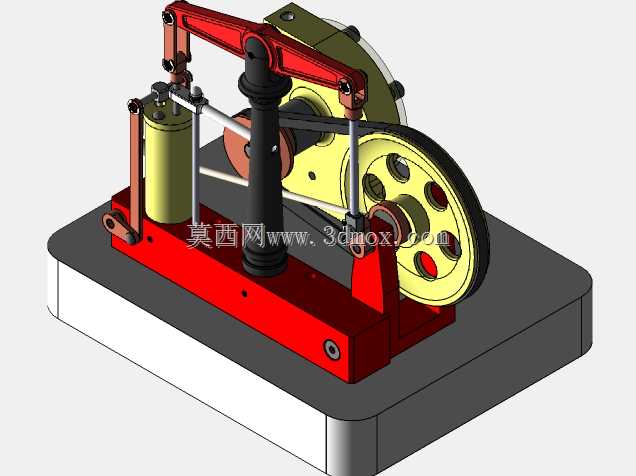

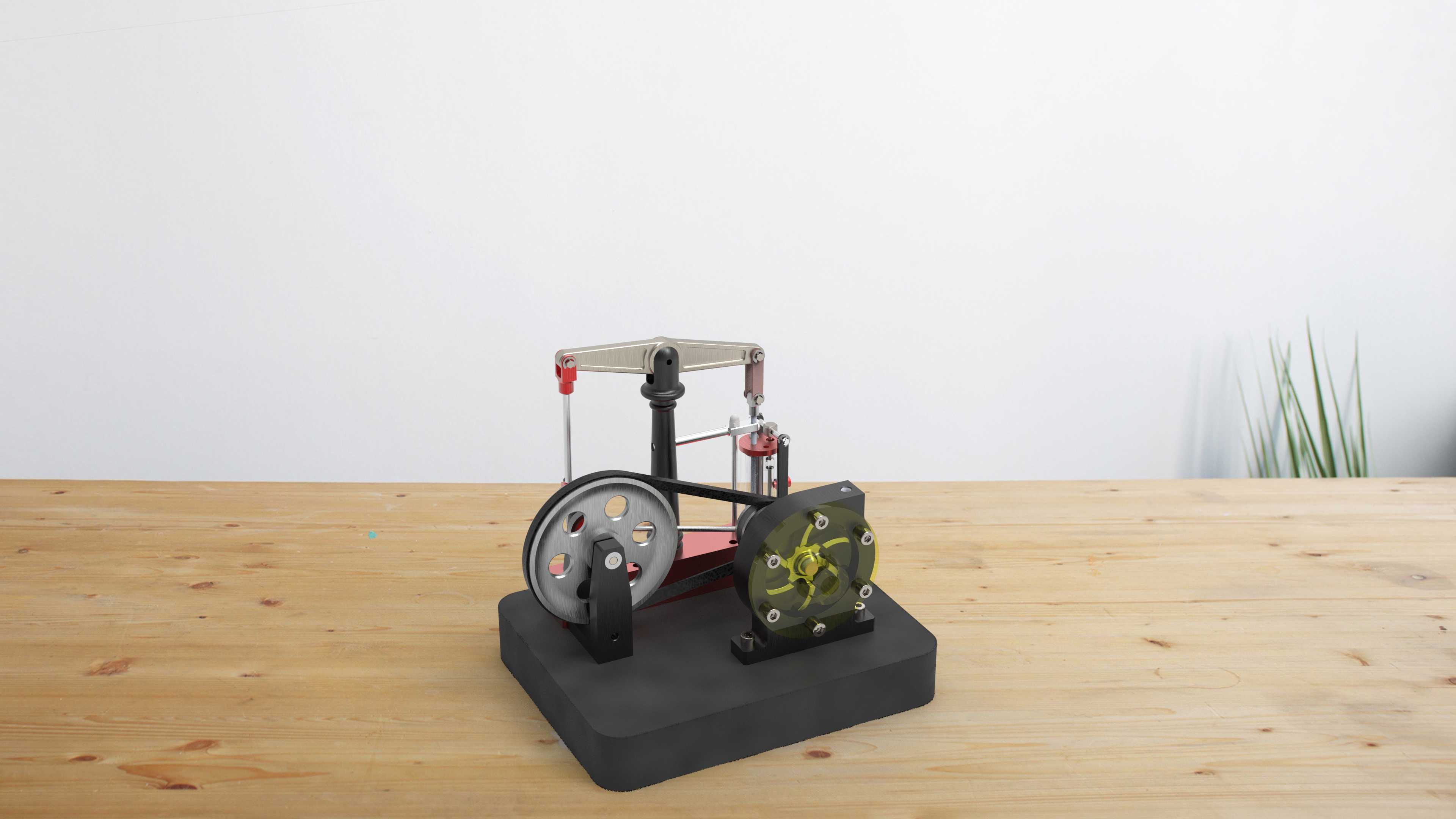

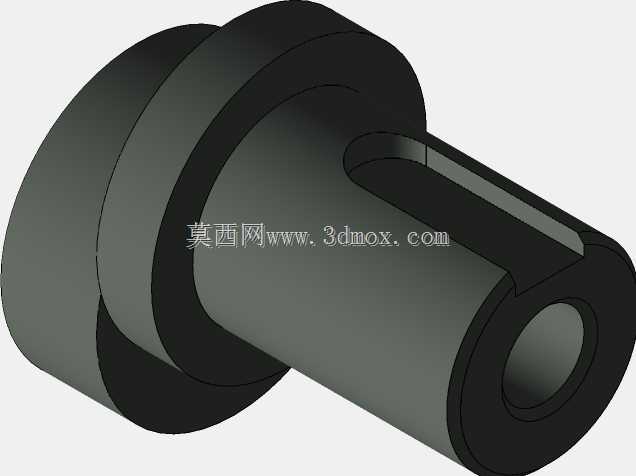

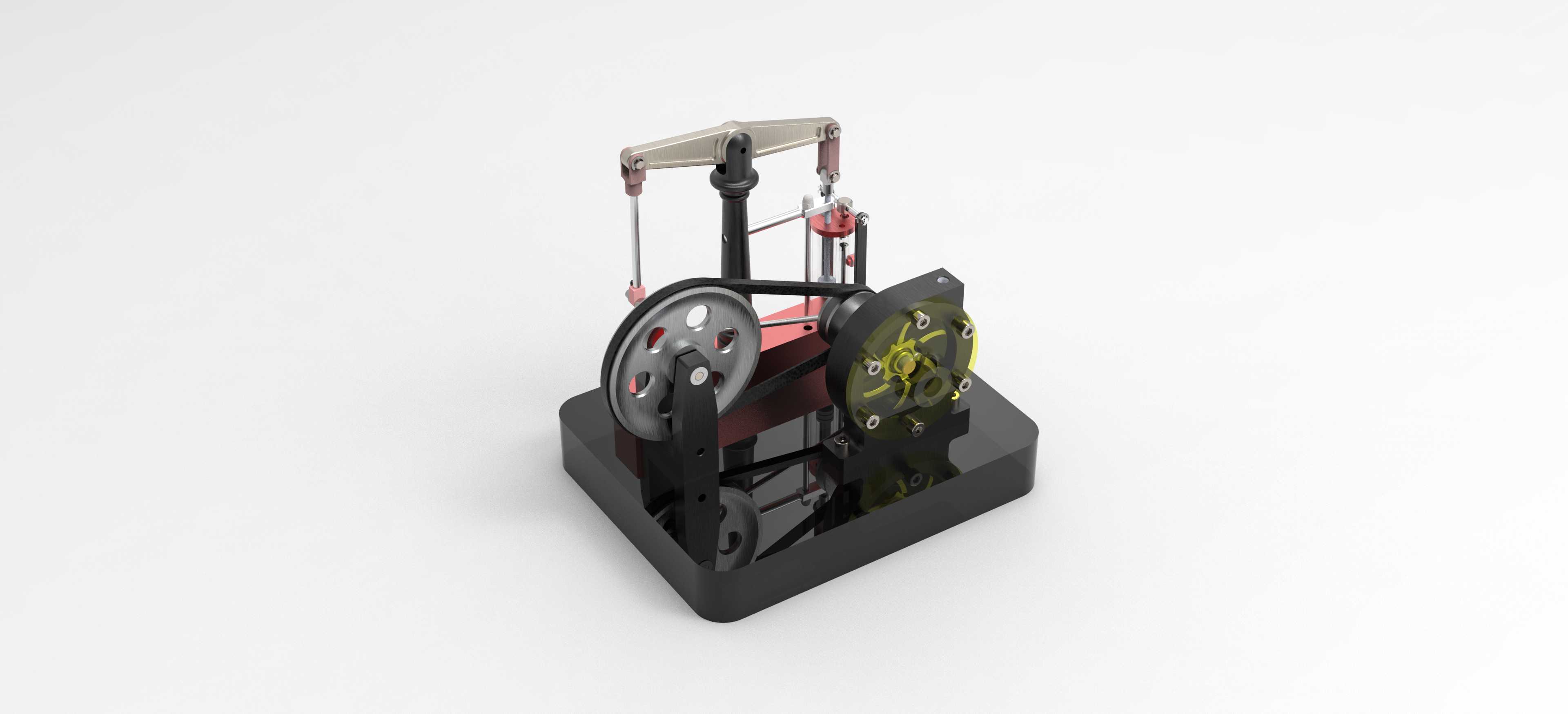

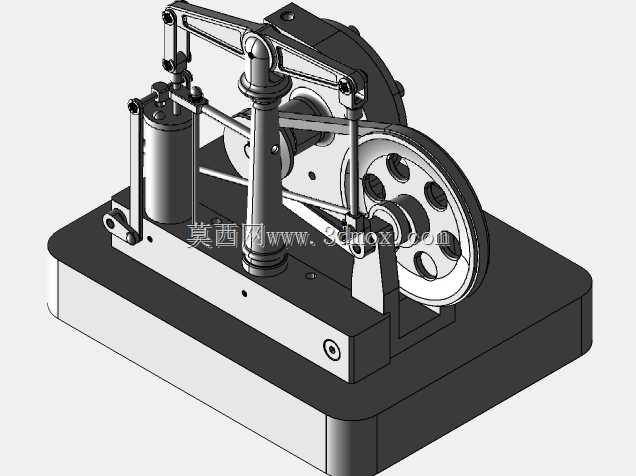

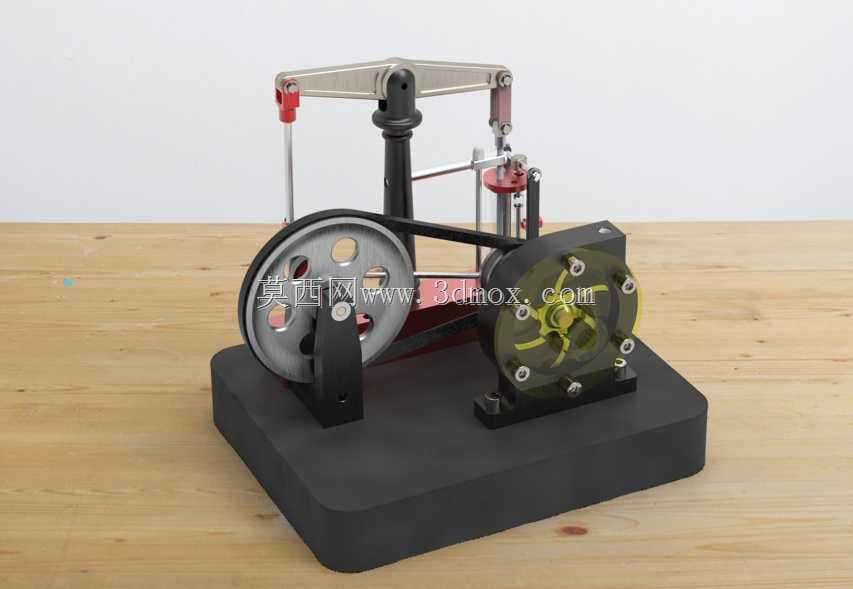

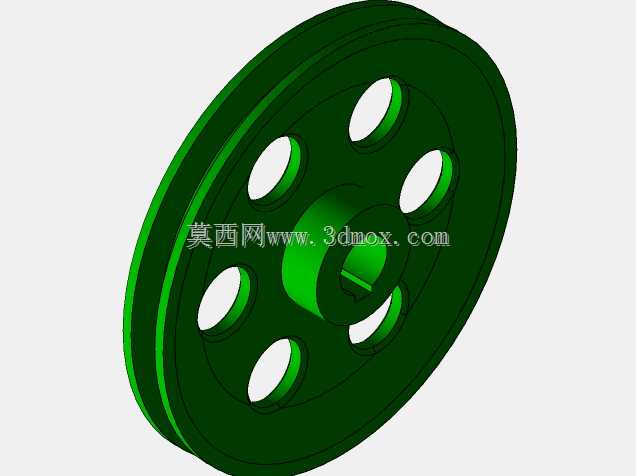

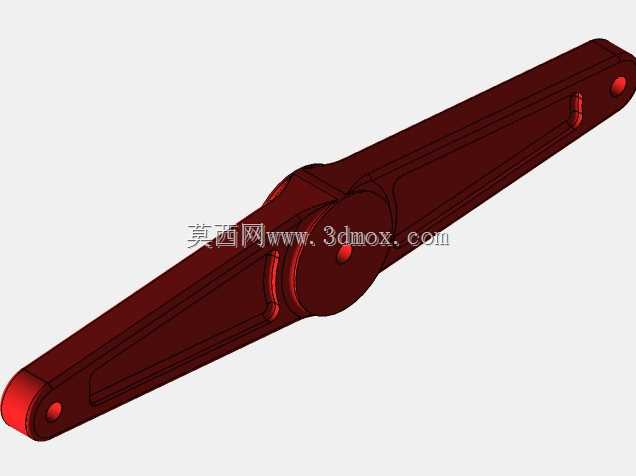

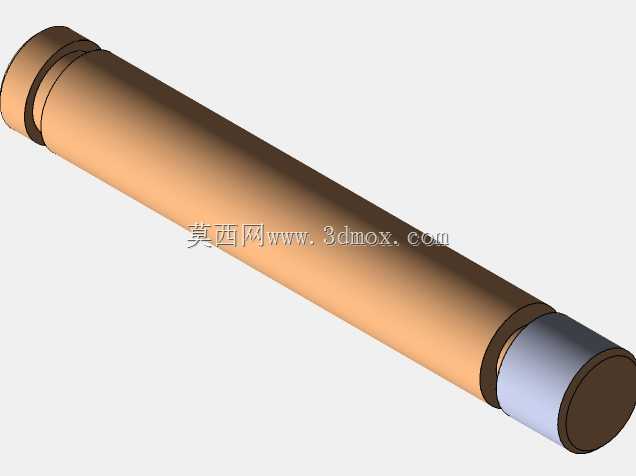

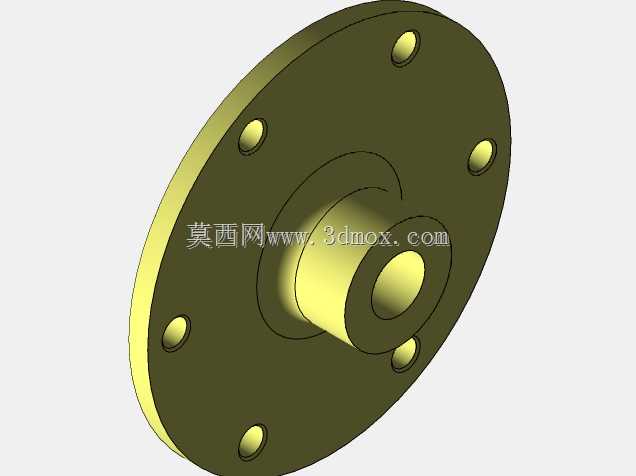

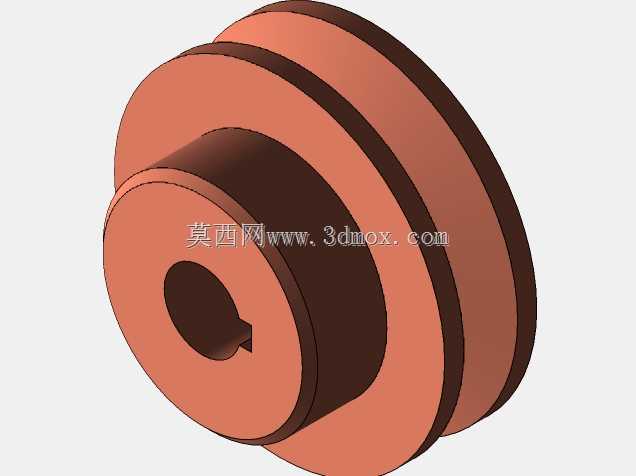

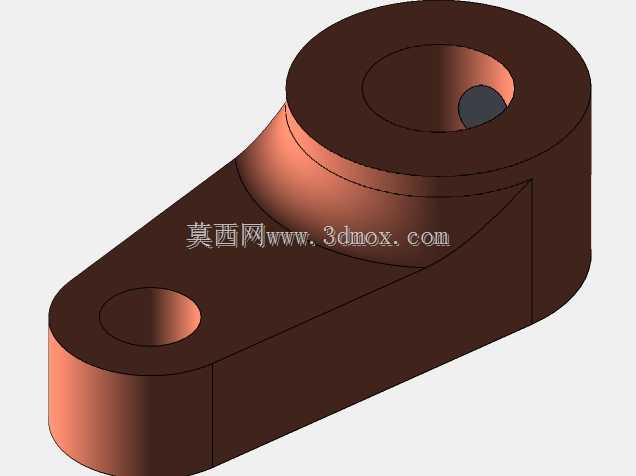

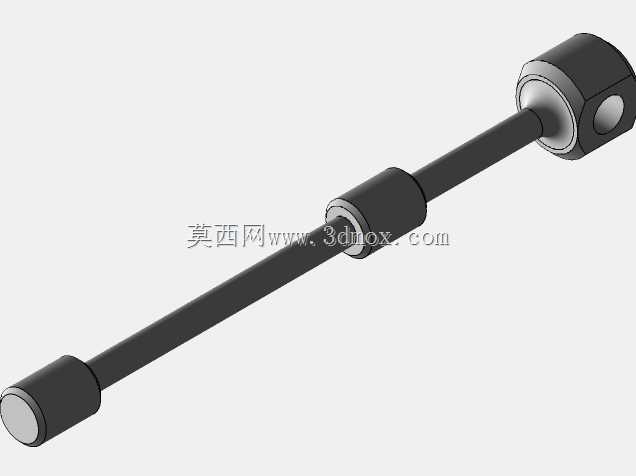

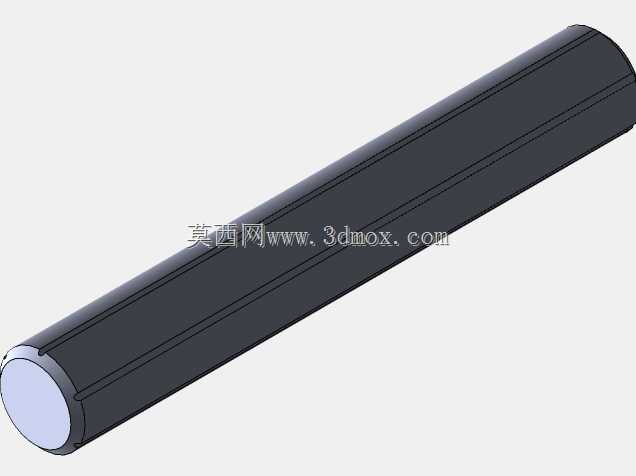

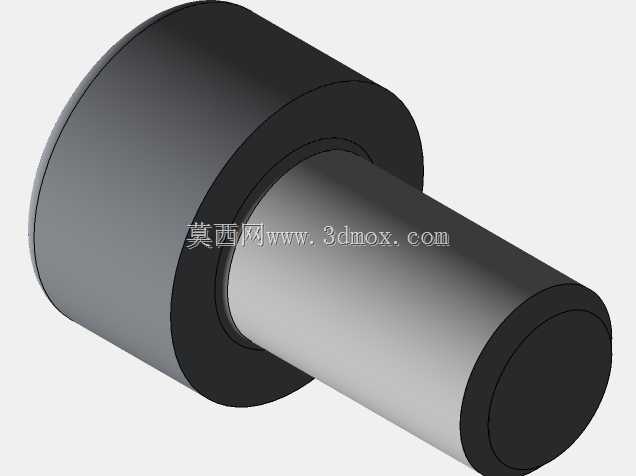

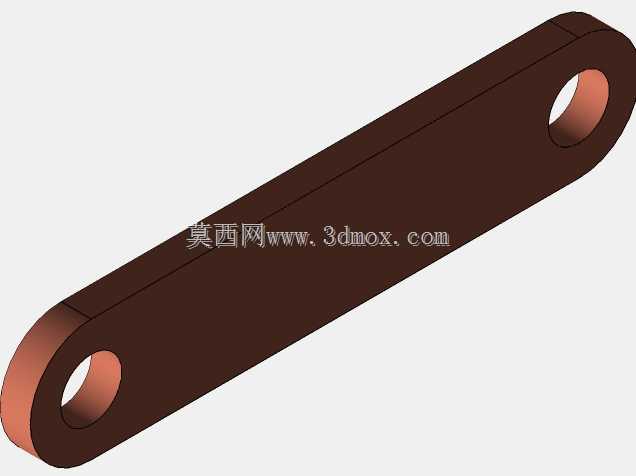

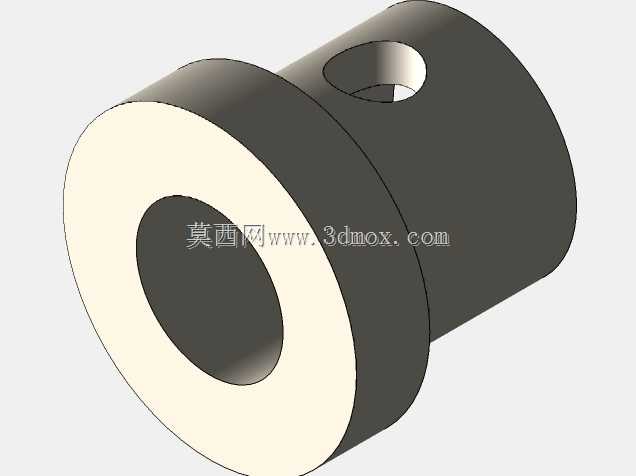

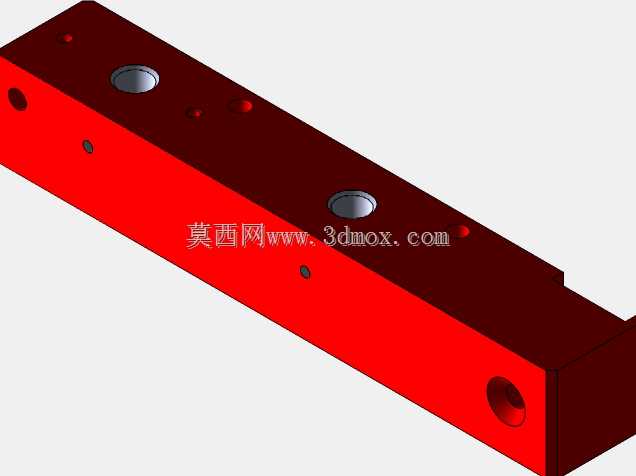

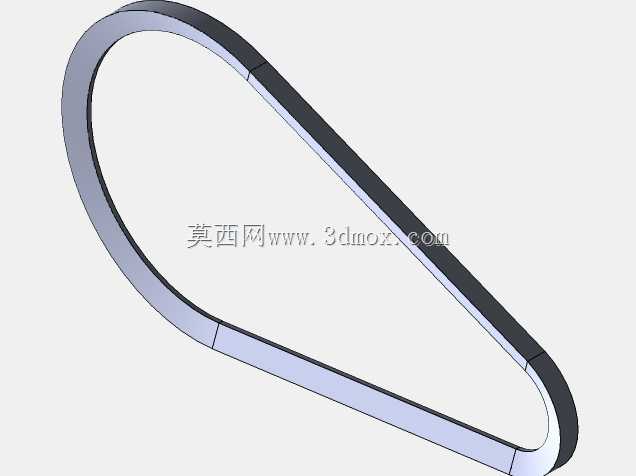

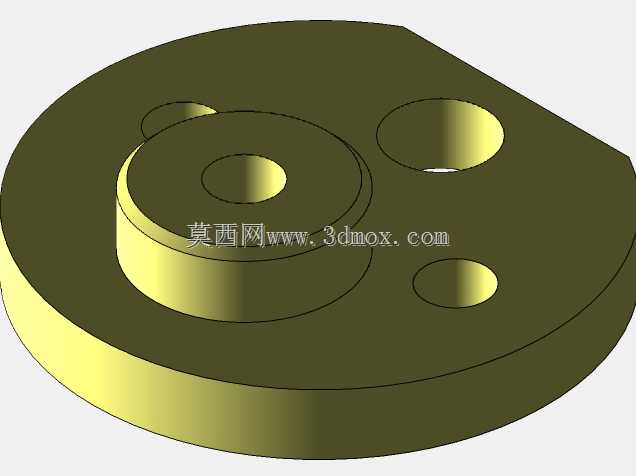

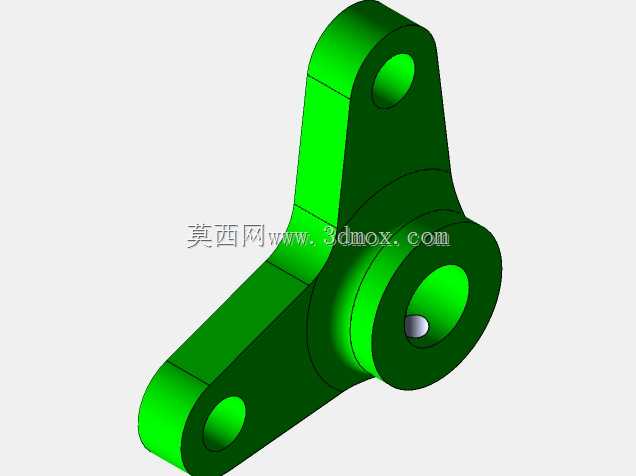

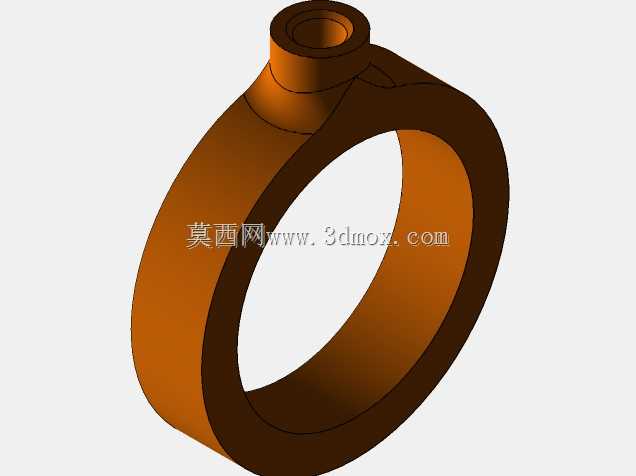

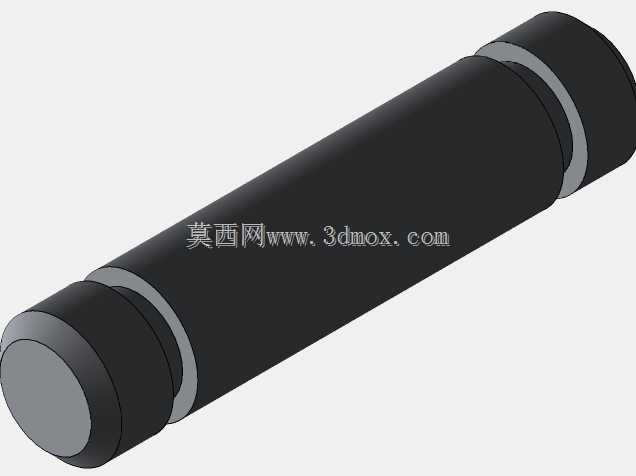

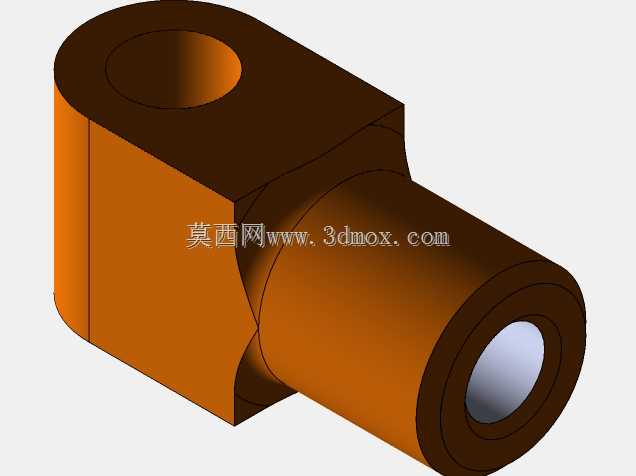

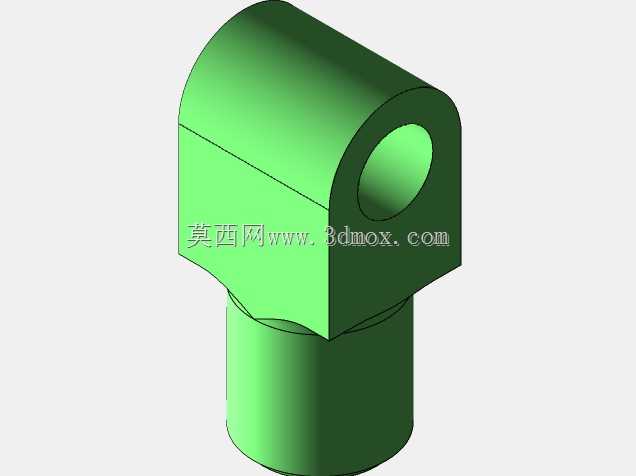

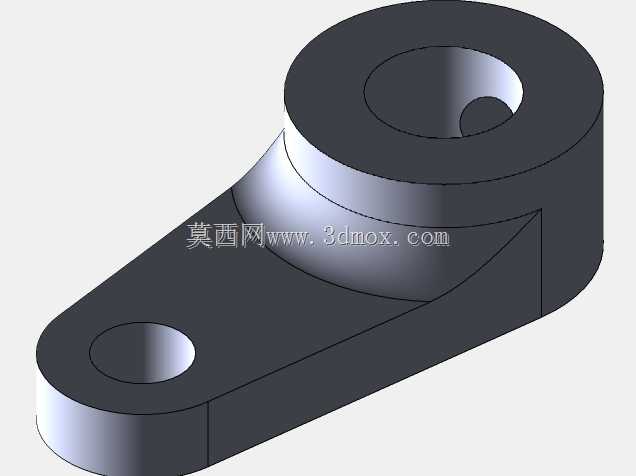

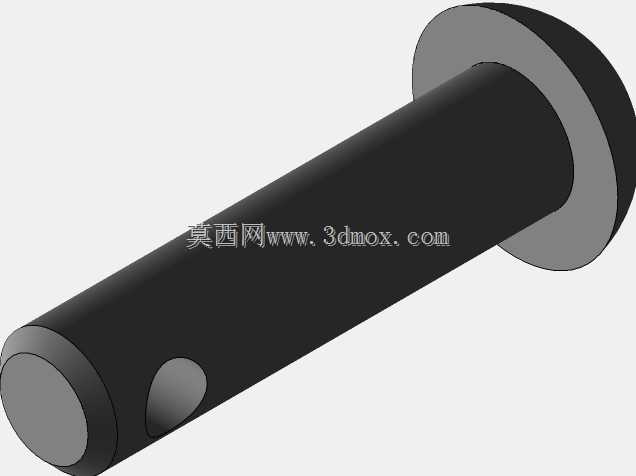

这套立式往复蒸汽机结构，核心应用场景覆盖工科院校热机原理教学演示、小型复古动力装置DIY改装、动力机械科普展陈三个方向，实际用途是直观展示外燃机将蒸汽压力能转化为旋转机械能的完整过程，区别于内燃机的燃烧做功逻辑，其工作流体与燃烧产物完全分离的结构特性，能帮学习者快速理解朗肯循环的实际落地形式。从功能特性来看，这套结构采用单缸立式布局，配气机构与曲柄连杆组件同轴联动，飞轮采用辐条式镂空设计，既保证转动惯量储备以维持曲轴过死点的运转稳定性，又尽可能降低整体自重；底座采用一体化厚重平台设计，安装时仅需保证底座水平放置，预留出飞轮侧、配气摇杆侧各50mm的操作空间即可，整体安装边界紧凑，不需要额外的地脚固定即可稳定运行。设计思路上优先保证运动机构的可视性，所有连杆铰接点、配气阀滑块、活塞联动结构都做了外露处理，没有额外的壳体遮挡，方便观察每个部件的运动时序；汽缸侧盖采用透明材质制作，能直接看到内部活塞的往复动作，配气摇杆的行程限位做了硬接触设计，避免超程导致的机构卡滞。建模过程中先从底座的安装基准面开始绘制，先确定曲轴的中心高度与汽缸的垂直安装基准，再依次绘制飞轮、曲柄、连杆的运动副约束，保证曲柄旋转一周时活塞的行程符合设计值；之后搭建上方的配气摇杆支架，配气阀的联动杆尺寸需要反复调整，确保活塞运行到上下止点时配气阀能准确切换进排气通道；最后处理各铰接点的衬套、紧固件细节，所有转动副都预留了合理的配合间隙，避免运动干涉，装配完成后可以直接做运动仿真，验证整个机构的运转流畅度，排查连杆与支架、飞轮与底座之间的干涉问题。
