帕克NPTF外螺纹旋转管接头结构设计

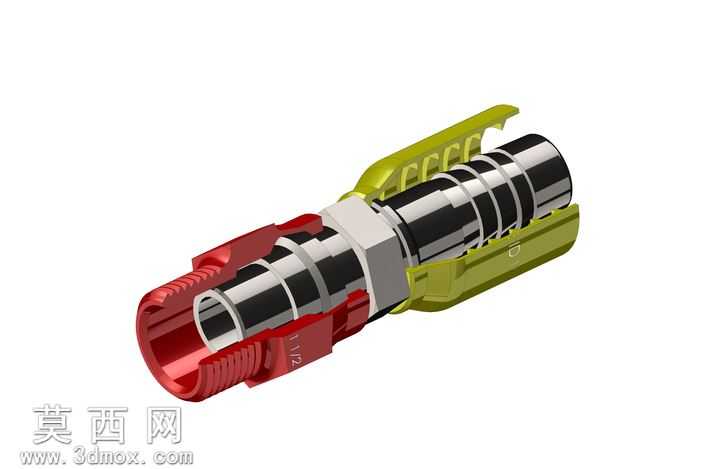

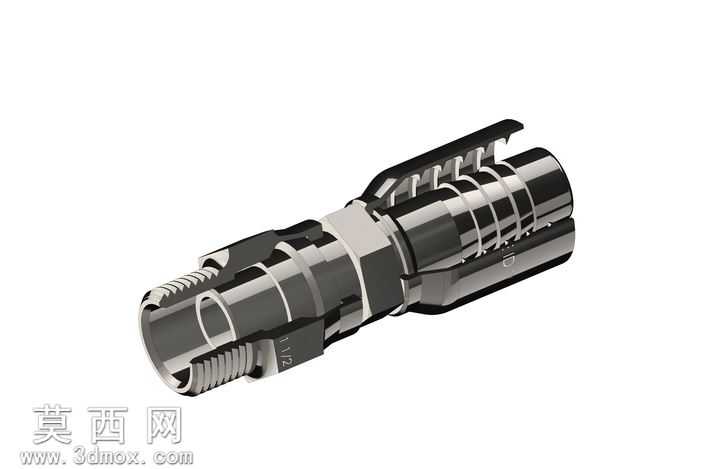

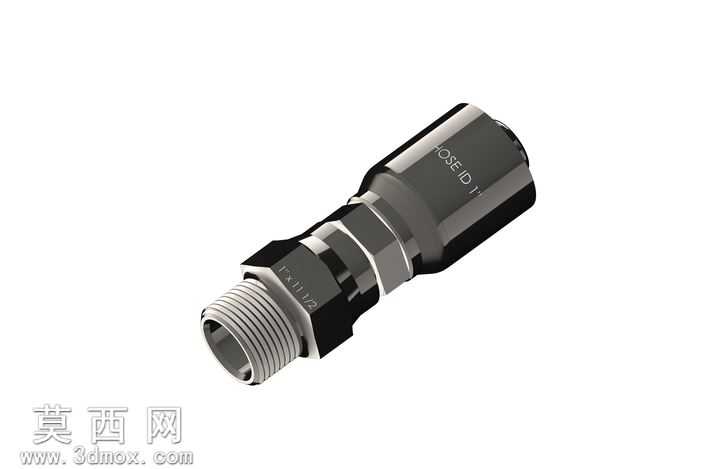

本作品为液压管路系统所用的帕克标准NPTF外螺纹旋转管接头三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先梳理接头的功能逻辑与装配关系，再逐零件完成特征构建与整体装配。建模阶段首先对接头的核心功能段进行参数化定义，针对1x11-1/2规格的NPTF外螺纹段，严格遵循美制干密封管螺纹的牙型参数、锥度比例构建螺旋扫描特征，保证螺纹段的密封配合精度；针对适配1英寸软管的连接段，精准还原内孔的阶梯过渡结构、外壁的环形倒刺卡槽特征，倒刺的倾角、卡槽深度均参照派克原厂接头的尺寸规范设定，确保软管压接后可实现可靠的防脱密封。针对1-1/2规格的扳手夹持位，构建六方棱柱结构，棱边做符合工业标准的倒角处理，既满足扳手夹持的受力需求，也避免锐边造成的安装划伤。接头中部的旋转衔接结构是建模核心，采用分层特征构建旋转配合的轴段、密封槽位，还原旋转结构可相对转动的装配关系，适配管路安装时的角度调整需求，避免软管扭曲。外观渲染阶段针对不同零件赋予对应材质：金属主体部分赋予镀铬金属材质，调整反射率、粗糙度参数模拟金属镀层的光亮质感，还原接头表面的机加工纹理与金属光泽；两端的塑料防护卡箍分别赋予红色、黄绿色工程塑料材质，调整漫反射颜色与哑光质感，区分不同功能的塑料零件，同时还原塑料件的细微磨砂表面特征。建模过程中对所有过渡棱边做圆角处理，符合实际五金零件的加工工艺特征，避免出现尖锐直角的不合理结构；整体装配完成后进行干涉检查，确认旋转段可顺畅转动、各零件配合无重叠干涉，所有尺寸参数均匹配对应规格管路的安装需求，可直接用于液压管路系统的装配模拟、产品展示或加工参考。
