三轴加工中心用6061铝制数控立柱结构件

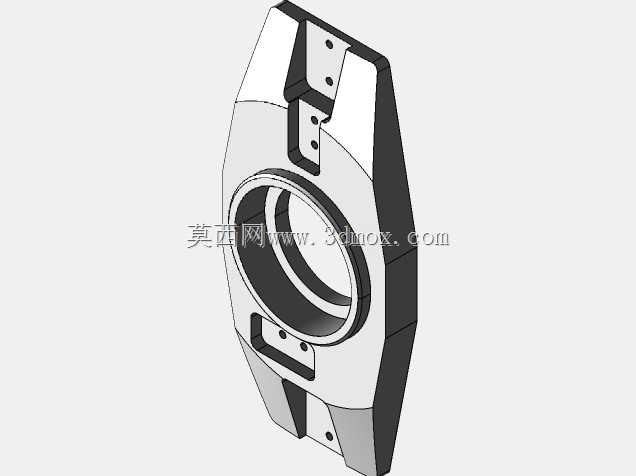

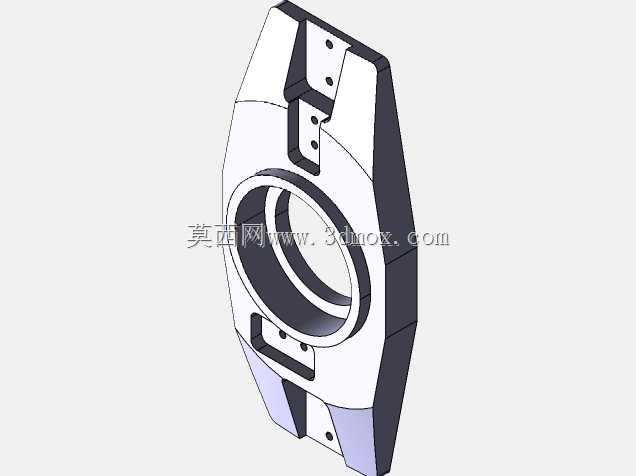

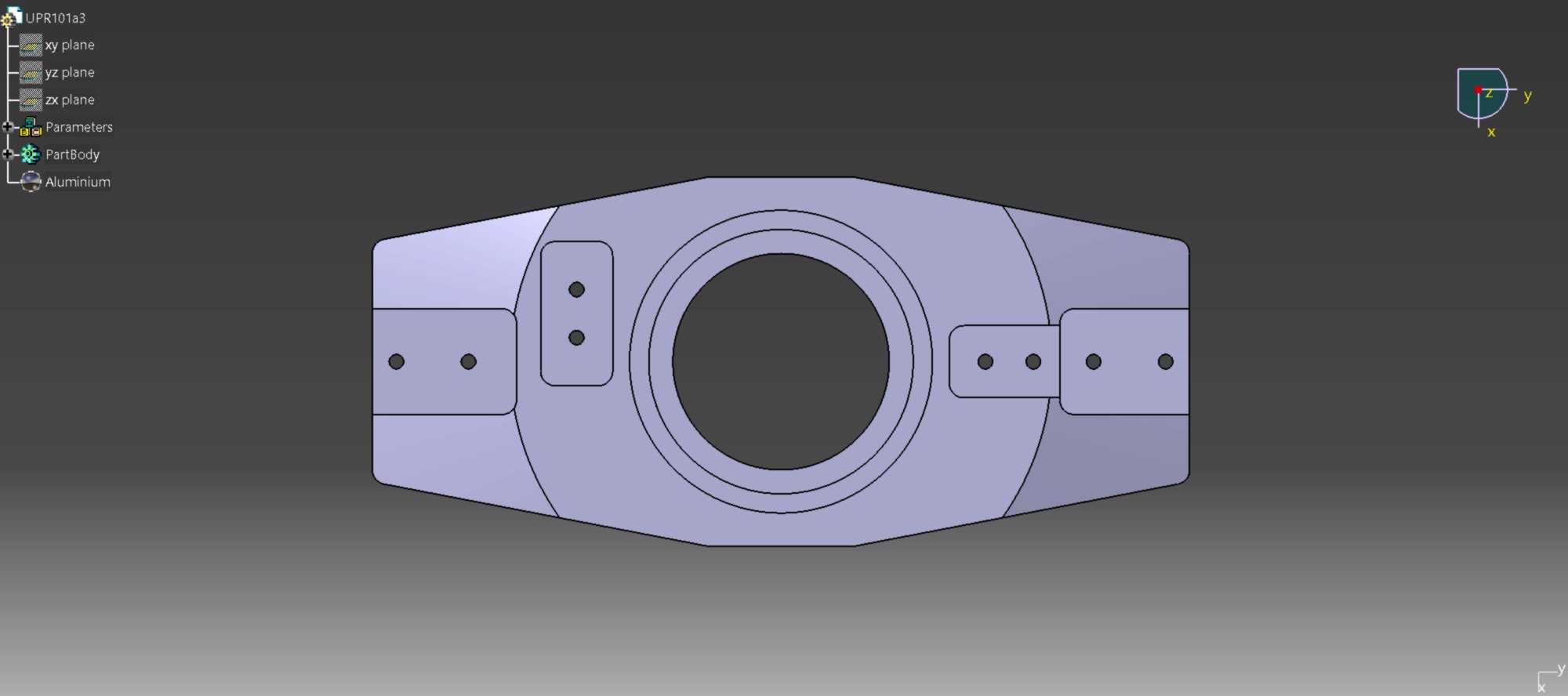

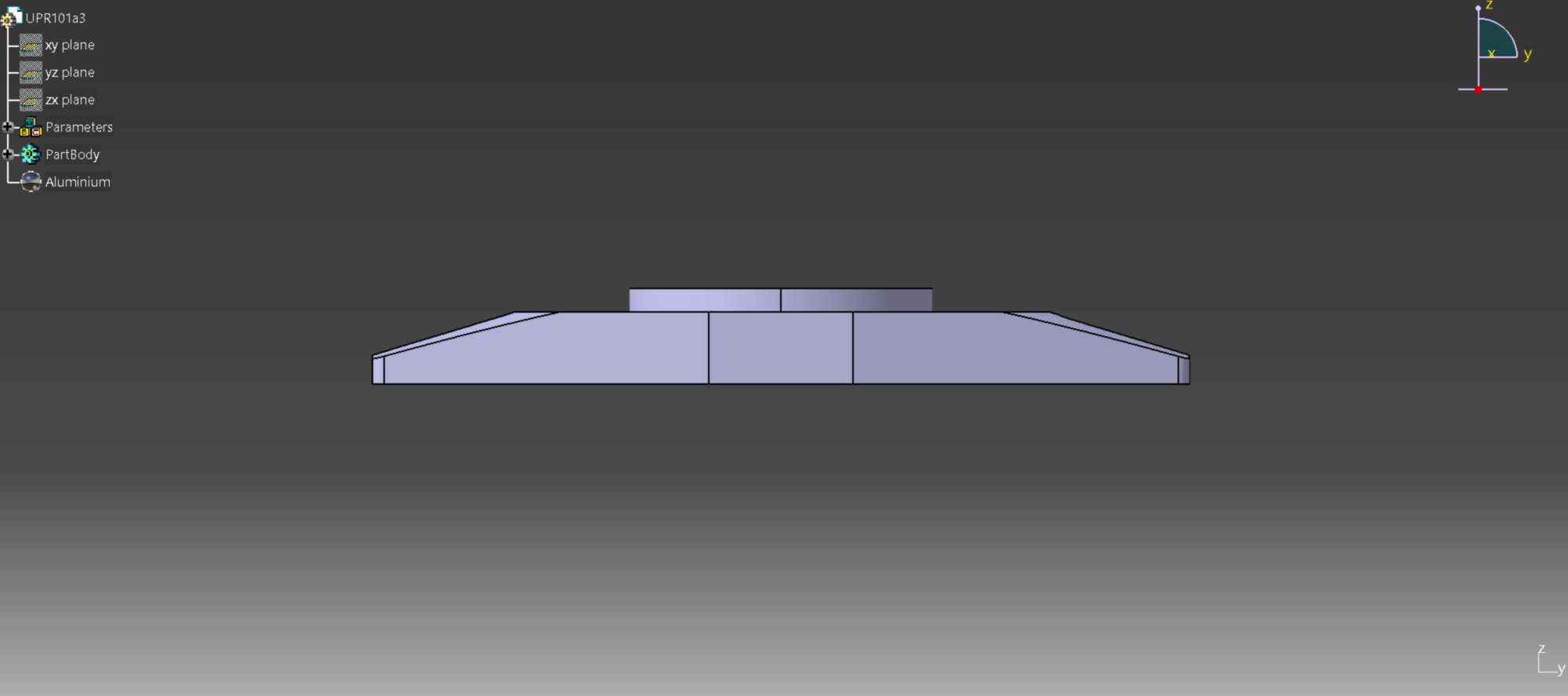

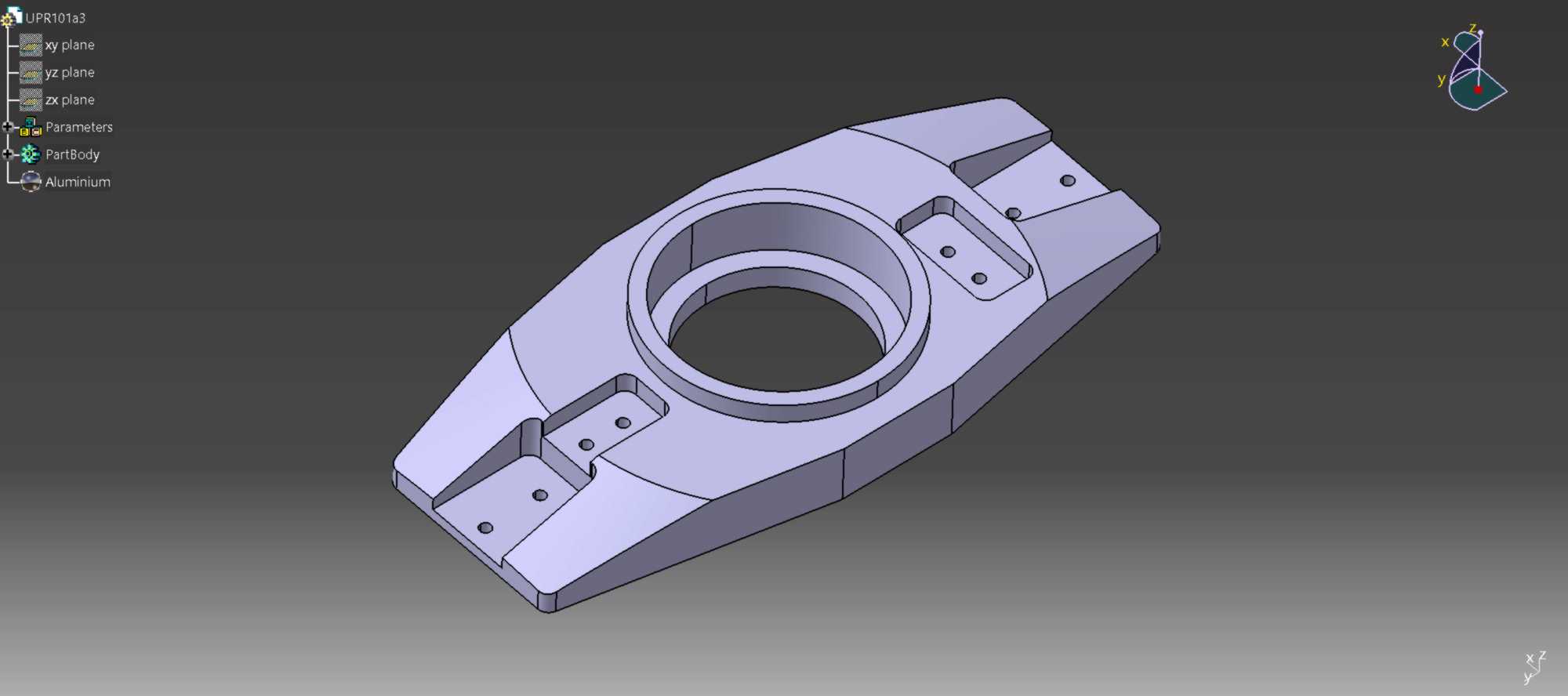

这款铝制结构件是适配中小型三轴数控加工设备的立柱连接承载部件，主要应用于立式加工中心的主轴箱与床身之间的过渡连接场景，承担主轴切削作业时的载荷传递与姿态定位作用，日常作业中需要承受铣削、钻削工序带来的交变冲击载荷，因此在结构设计阶段优先考虑了刚性与轻量化的平衡。从实际使用场景来看，该部件安装于机床Z轴滑座前端，中间的大直径通孔用于穿装主轴套筒配合锁紧结构，两侧对称分布的带孔凸台分别用于安装导轨滑块挡块与行程触发碰块，两端延伸的楔形结构是为了避让Z轴行程两端的床身筋板，避免全行程移动时出现结构干涉。设计过程中首先根据机床的加工行程边界确定整体外轮廓尺寸，确保X、Y、Z三个方向的安装边界不超出750mm、450mm、700mm的设备可加工体积范围，仅适配三轴联动加工工艺，无需多轴摆头即可完成全部特征加工，有效降低零件的制造成本。建模阶段先绘制中间主轴安装孔的基准回转特征，以此为中心向两侧延伸绘制对称的主体轮廓，再逐步切除两侧的减重槽、加工出安装凸台的螺纹底孔与定位销孔，所有孔位的位置度公差均按照机床安装精度要求设定，确保装配后主轴的径向跳动满足加工精度要求。考虑到零件采用6061铝合金材质，切削性能优异但刚性弱于铸铁件，因此在主体壁厚设计上保留了足够的承载厚度，同时在转角位置均设置了工艺圆角，避免应力集中导致的受力变形。加工工艺适配方面，结构上所有特征均采用标准铣刀、钻头即可完成加工，无需定制特殊刀具，粗加工阶段可采用大直径铣刀快速去除余量，精加工阶段针对安装面与孔位采用小进给量保证尺寸精度，螺纹特征采用标准攻丝工艺即可实现，完全符合常规机械加工车间的工艺能力，无需特殊设备即可完成批量制造。
