带花键端锥齿斜齿轮轴结构设计

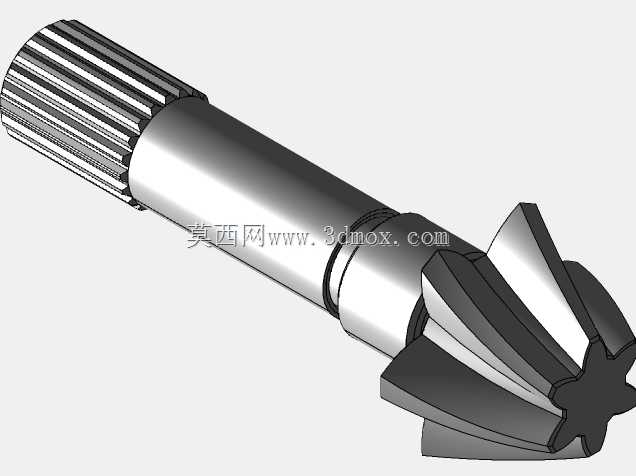

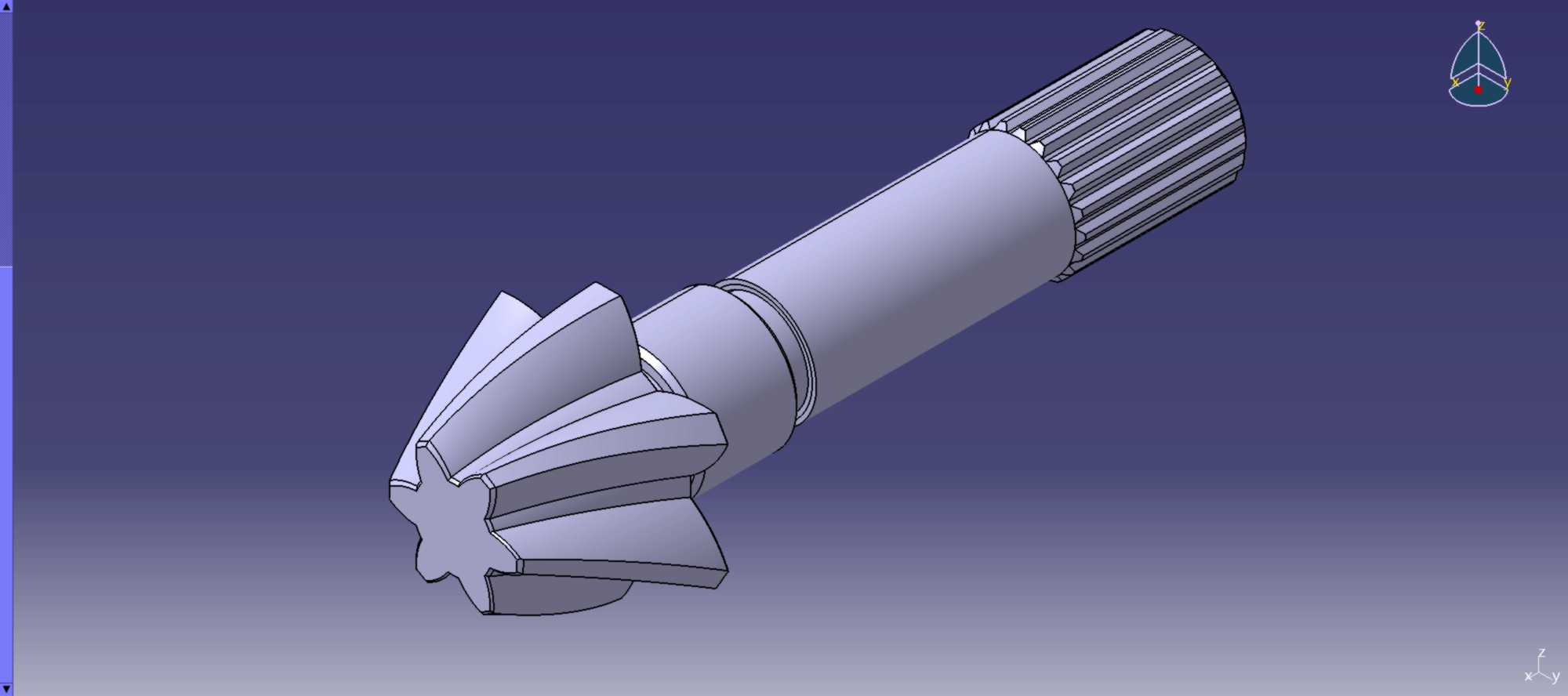

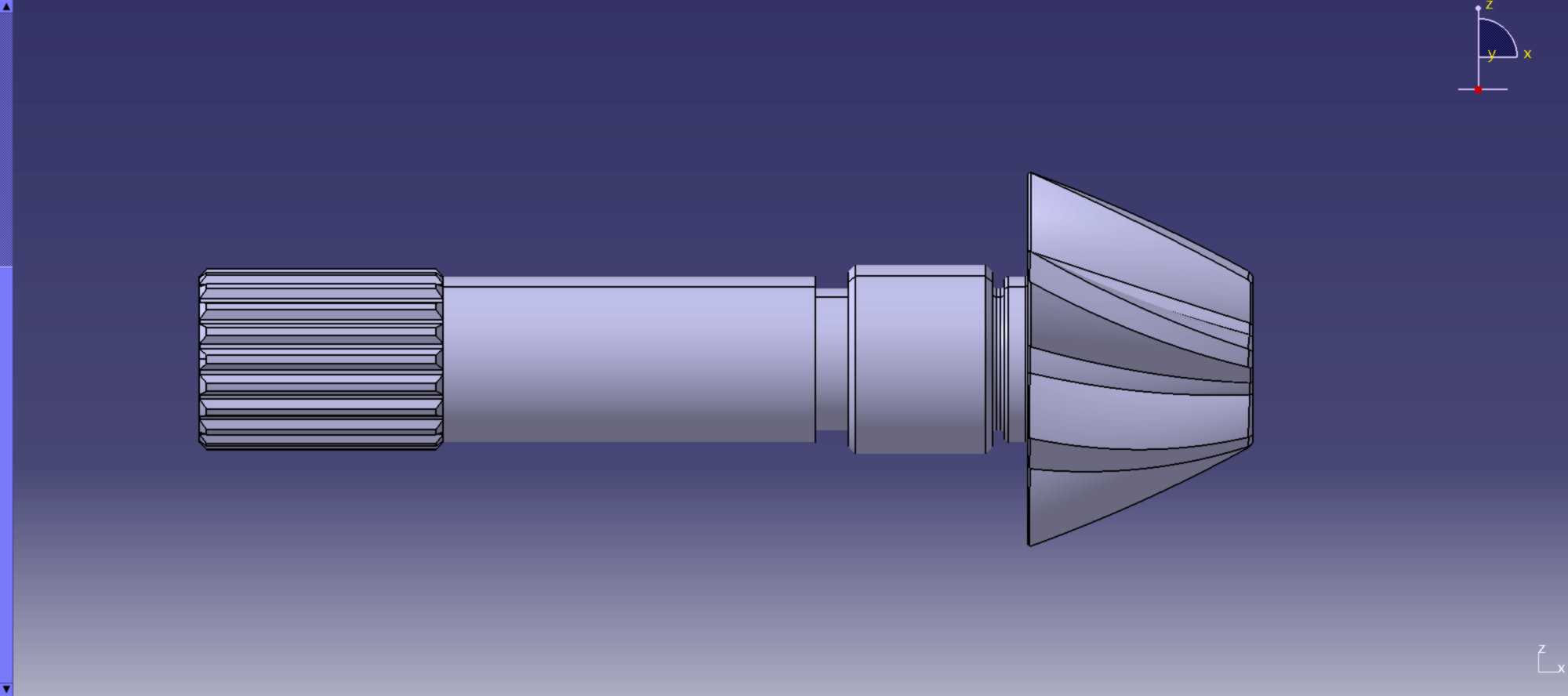

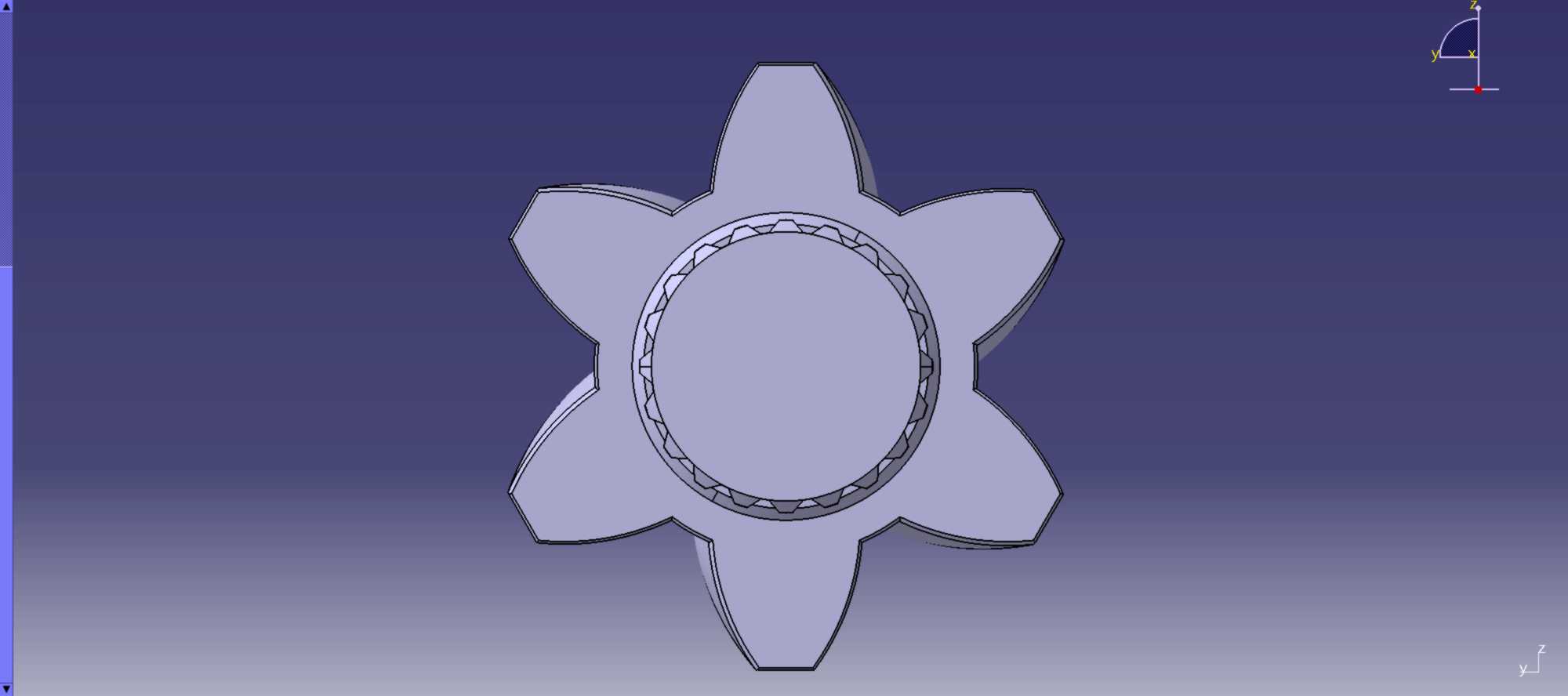

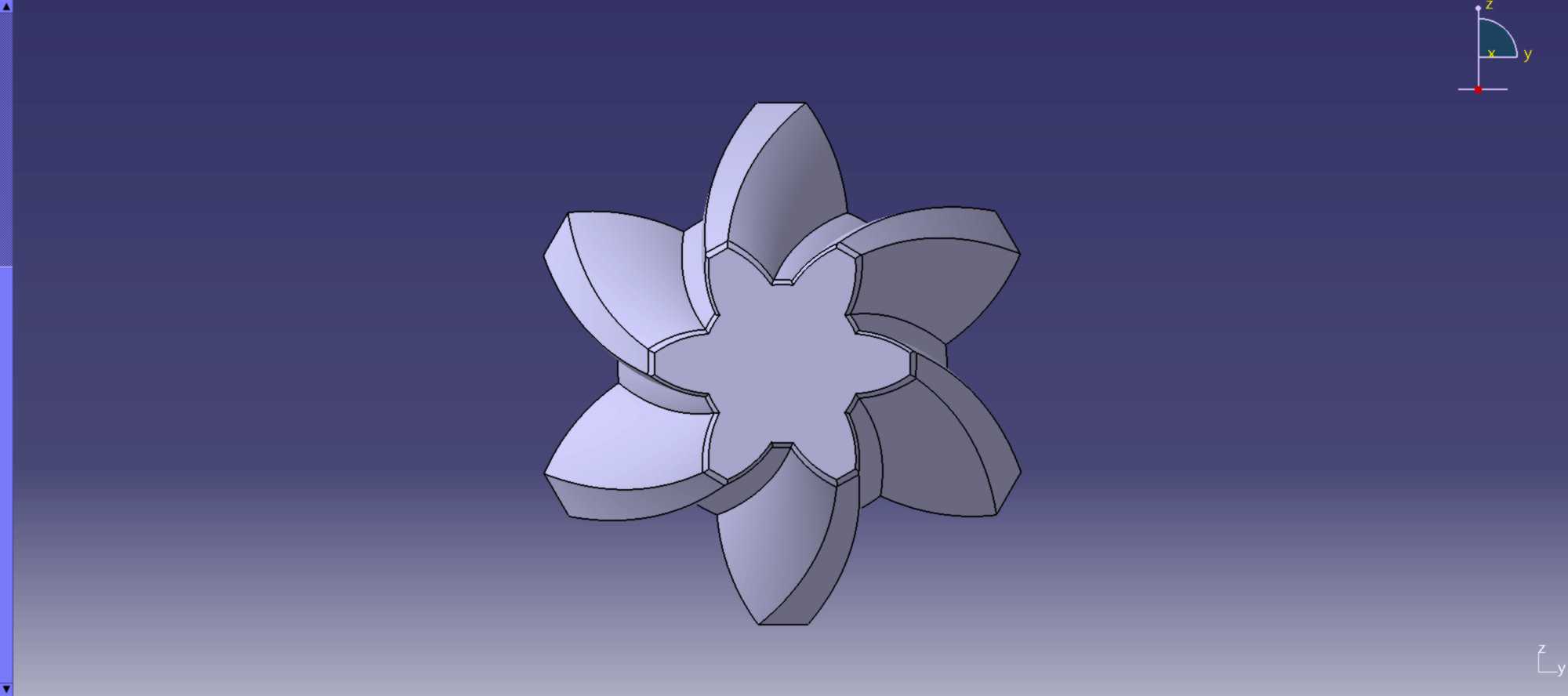

做传动结构设计的同行大多碰到过集成式齿轮轴的建模需求，这类零件往往把齿轮啮合段、轴身支撑段、动力连接段做在同一根坯料上，减少装配累计误差的同时，也能提升传动链的整体刚性，这款斜齿锥齿轮加花键尾端的轴件，常见于中小功率的分动箱、角向传动机具、小型工程机械的动力输出单元里，用来实现相交轴之间的动力换向传递，同时尾端花键可以直接和联轴器、传动毂配合，省去额外的键连接加工工序，也能承受更大的交变扭矩载荷。实际建模的时候，我习惯先搭基准轴，先确定整根轴的各段同轴度基准，毕竟轴类零件的核心是各回转面的同轴度要求，先拉出轴身的各段圆柱轮廓，预留出卡簧槽的位置——图里锥齿后端的环槽就是用来装轴用挡圈的，限制轴的轴向窜动，安装的时候这个槽的位置要和箱体轴承位的端面间隙匹配，一般留0.1到0.3mm的窜量，避免热胀卡死。接下来处理锥齿轮段，这部分是斜齿锥齿，不能直接用标准直齿锥齿轮的参数生成，要先算好分锥角、螺旋角、齿顶高系数，先在锥面的法向平面绘制齿廓草图，再沿着螺旋引导线做扫描切除，阵列齿形的时候要注意齿向的螺旋方向和配对齿轮匹配，不然装配的时候会出现啮合干涉，齿根部分要做0.2倍模数的圆角过渡，避免应力集中，实际加工的时候这个圆角也能减少铣刀的崩损概率。尾端的花键部分，我一般优先选矩形花键或者渐开线花键，建模的时候先画单个键齿的截面，沿轴向拉伸后阵列，注意花键的收尾端要做退刀槽结构，和轴身衔接的位置留够加工退刀的空间，花键的大径、小径公差要和配合的花键套对应，一般选间隙配合方便装配，同时传递扭矩的时候保证齿面接触均匀。整个零件的安装边界要注意，两个轴承位的轴径要和选定的深沟球轴承或者圆锥滚子轴承内圈过盈配合，锥齿轮的安装距要严格控制，不然啮合间隙不对会出现传动异响、齿面过早磨损的问题，建模完成后我一般会做干涉检查，把配对齿轮、轴承、挡圈都装进去模拟装配，确认各部分没有干涉，再导出工程图标注形位公差，尤其是锥齿的跳动、花键的同轴度，都是实际加工中必须保证的关键公差。这类集成轴的优势就是零件数量少，装配工序简单，适合批量生产的小型传动设备，相比分体式的齿轮加轴的键连接结构，在交变载荷下不会出现键槽松动的问题，可靠性更高，建模的时候要时刻考虑加工工艺性，不要设计出无法铣削或者磨削的结构，比如齿面的拔模方向、退刀槽的宽度，都要符合现有加工设备的工艺范围，避免后续加工阶段还要反复改模。
