桥式起重机二级螺旋提升齿轮箱结构设计

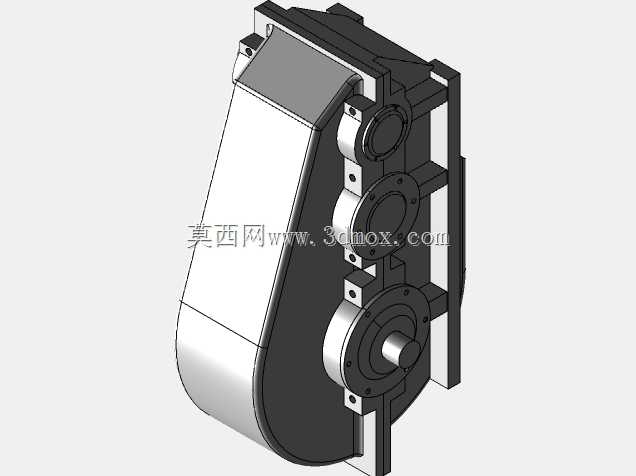

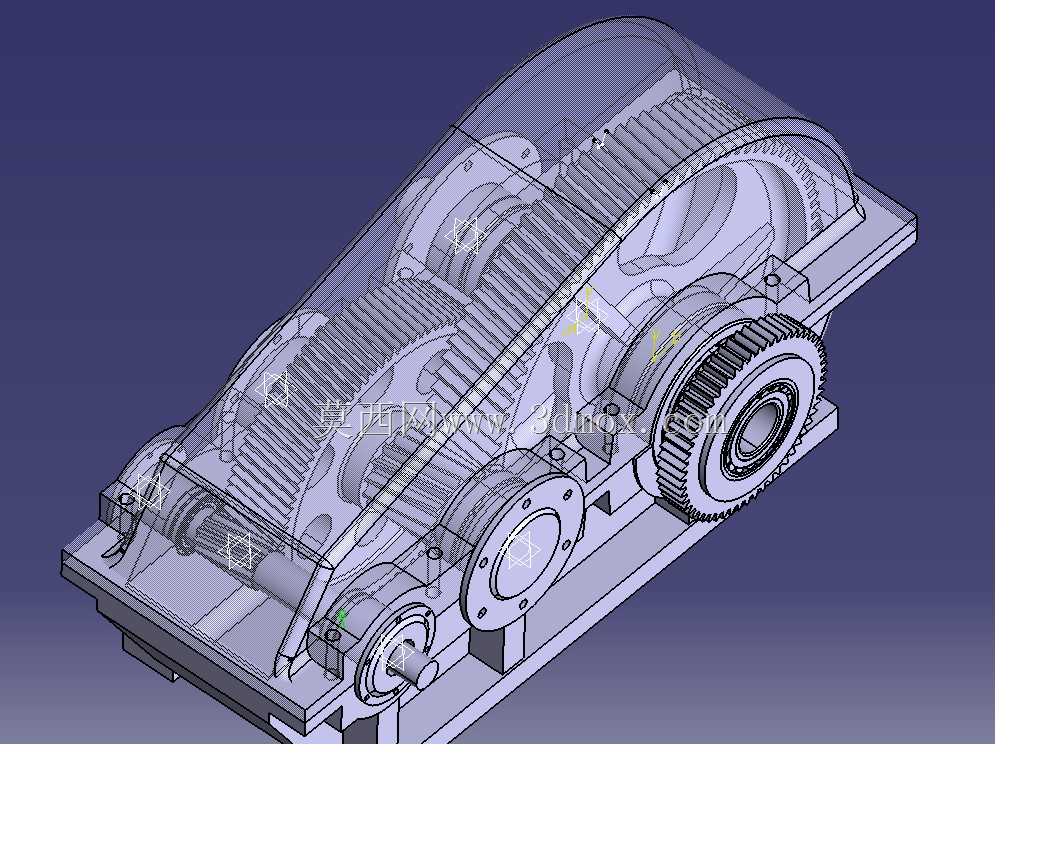

在桥式起重机的起升机构中，二级螺旋齿齿轮箱是承担动力传递、扭矩放大的核心传动部件，直接决定重物提升过程的运行平稳性与负载承载能力，这类齿轮箱通常安装在小车架的传动基座上，输入端连接驱动电机，输出端通过齿形联轴器与提升卷筒直连，将电机的高转速低扭矩输出转化为卷筒所需的低转速大扭矩，实现重物的垂直起升与下放作业。从结构设计逻辑来看，这类齿轮箱采用两级斜齿轮传动布局，输入级小齿轮与电机轴伸对接，第一级传动完成首次减速增扭后，将动力传递给中间轴组件，中间轴上的大齿轮与第二级小齿轮同轴布置，再通过第二级斜齿轮副将动力传递给输出轴，输出轴外端加工有外正齿结构，该齿段直接作为齿形联轴器的主动端，与卷筒端的从动齿圈啮合，省去了额外的联轴器连接法兰，既压缩了传动链的轴向安装尺寸，也减少了连接环节的同轴度误差累积。建模过程中，首先需要确定各级齿轮的模数、齿数、螺旋角与变位系数，根据起升额定负载计算轴系的受力分布，确定各轴的最小轴径、轴承选型与跨距布置，先绘制传动简图确定各传动件的中心距，再依次完成齿轮、轴、轴承、箱体的零件建模。箱体采用剖分式结构设计，上下箱结合面设置定位销孔与密封槽，既方便内部传动组件的装配检修，也能保证运行过程中润滑油的密封性能，箱体上的轴承座孔需要保证同轴度公差，避免轴系运行时出现偏载磨损。外形尺寸设计需要匹配小车架的安装预留空间，安装地脚的螺栓孔位置与小车架基座的安装孔位一一对应，输出轴的伸出长度需要保证与卷筒联轴器的啮合长度符合设计要求，避免运行过程中出现脱齿风险。建模时需要先搭建轴系的装配骨架，将各级齿轮、轴承、轴套按照装配关系约束到位，再根据轴系的实际位置反推箱体的内腔尺寸、壁厚与加强筋布置，箱体内腔需要预留足够的润滑油储油空间，同时设置油沟将润滑油引导至各轴承啮合位置，保证运行过程中的润滑冷却效果。完成所有零件建模后进行整机装配干涉检查，重点核查齿轮啮合侧隙、轴系转动自由度、箱体与传动件的间隙是否符合设计要求，确认无干涉后再生成透明剖视的展示视图，方便直观呈现内部传动结构的布局逻辑。这类齿轮箱的斜齿轮传动设计相比直齿轮，啮合重合度更高，传动过程更平稳，冲击噪声更小，适合起重机这类频繁正反转、带载启动的作业工况，输出端集成的联轴器齿结构进一步简化了起升机构的整体结构，降低了小车架的布置难度。
