立式方形谷物烘干处理设备结构设计

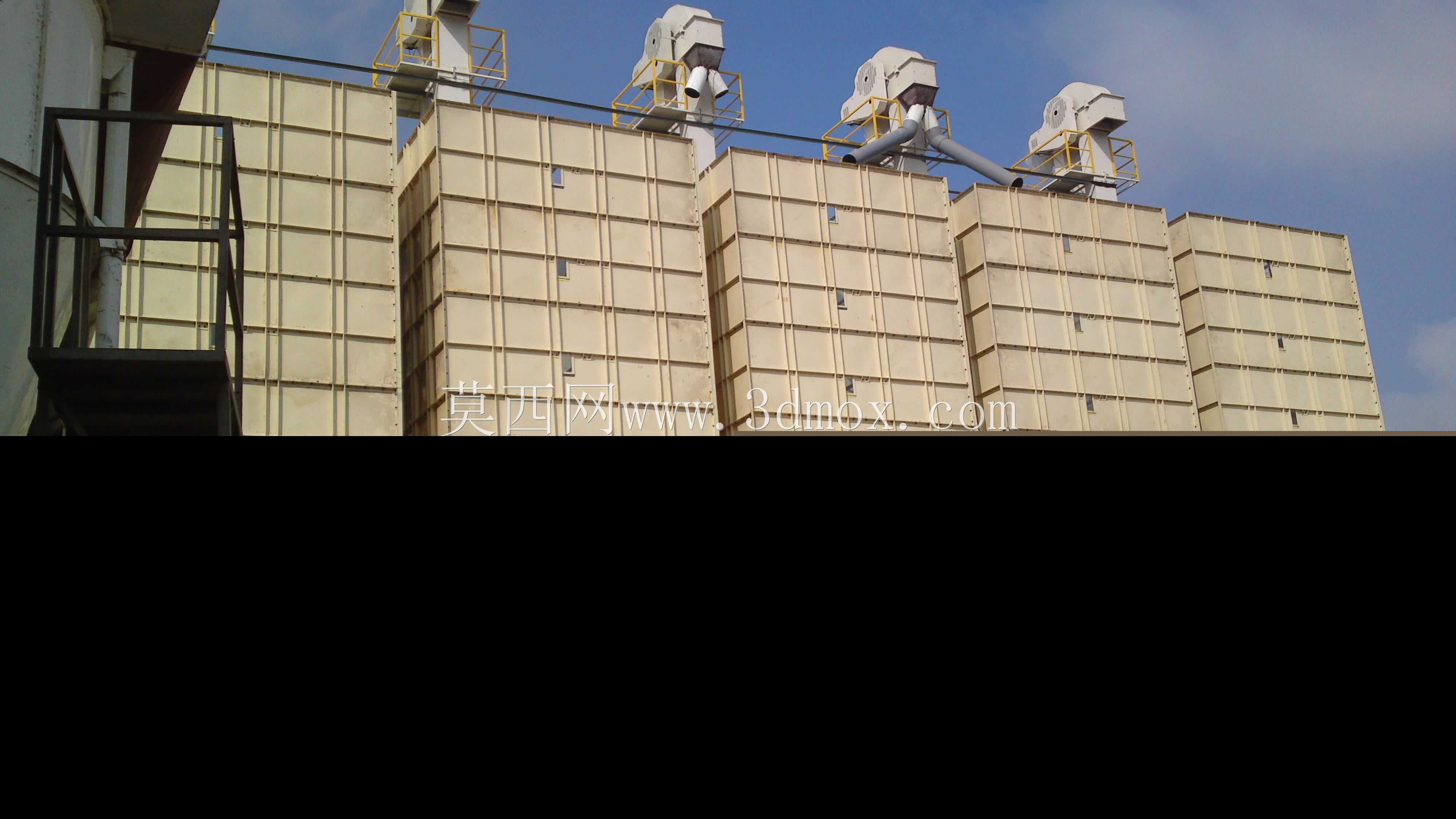

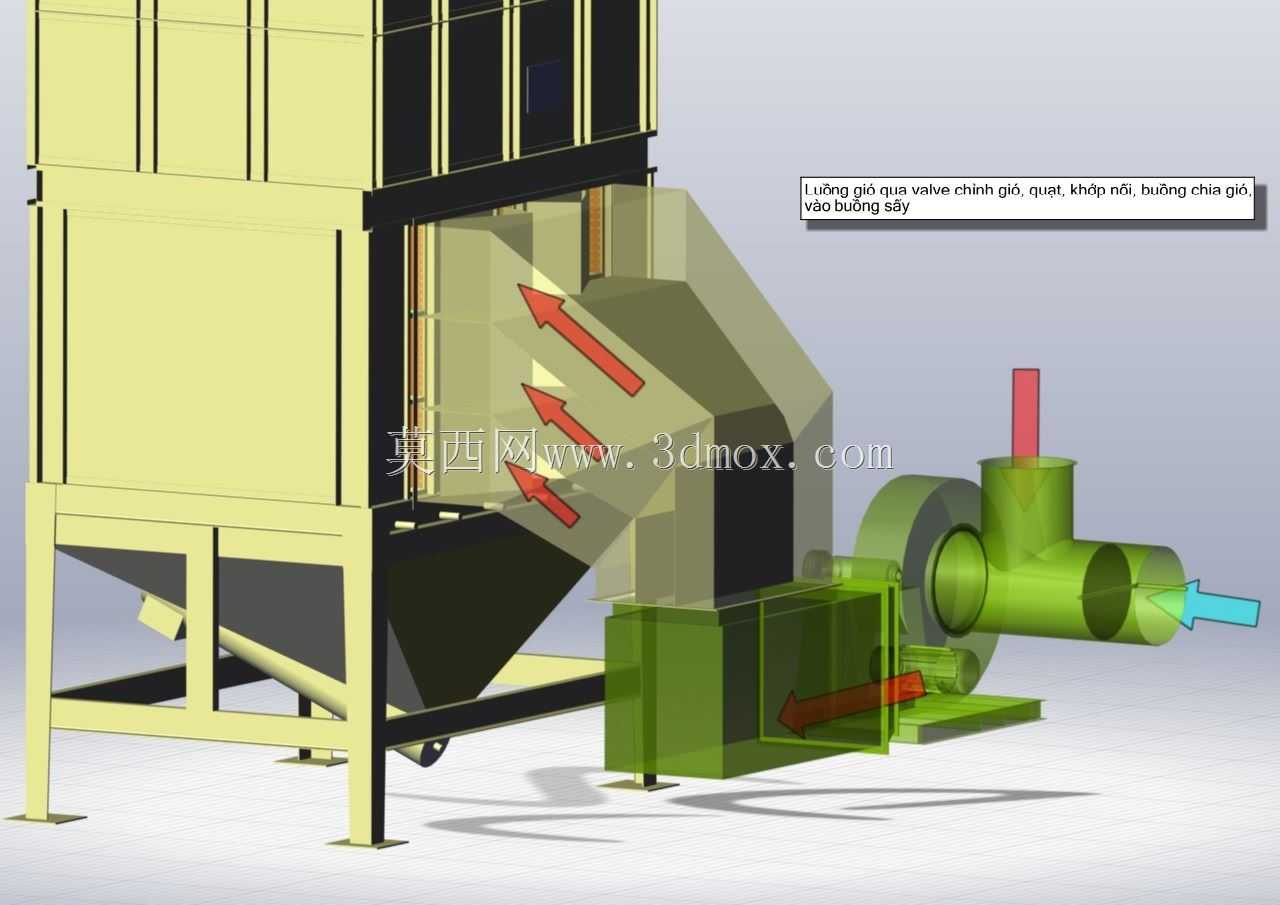

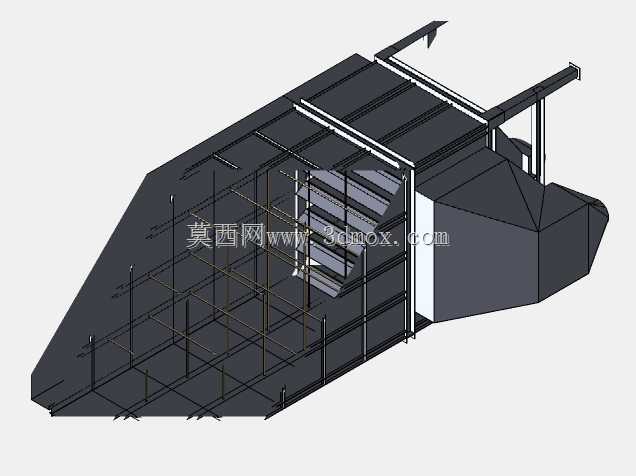

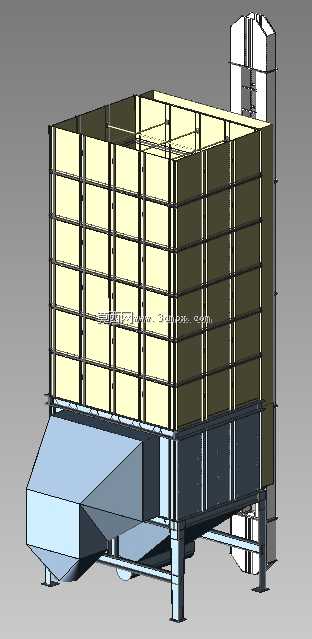

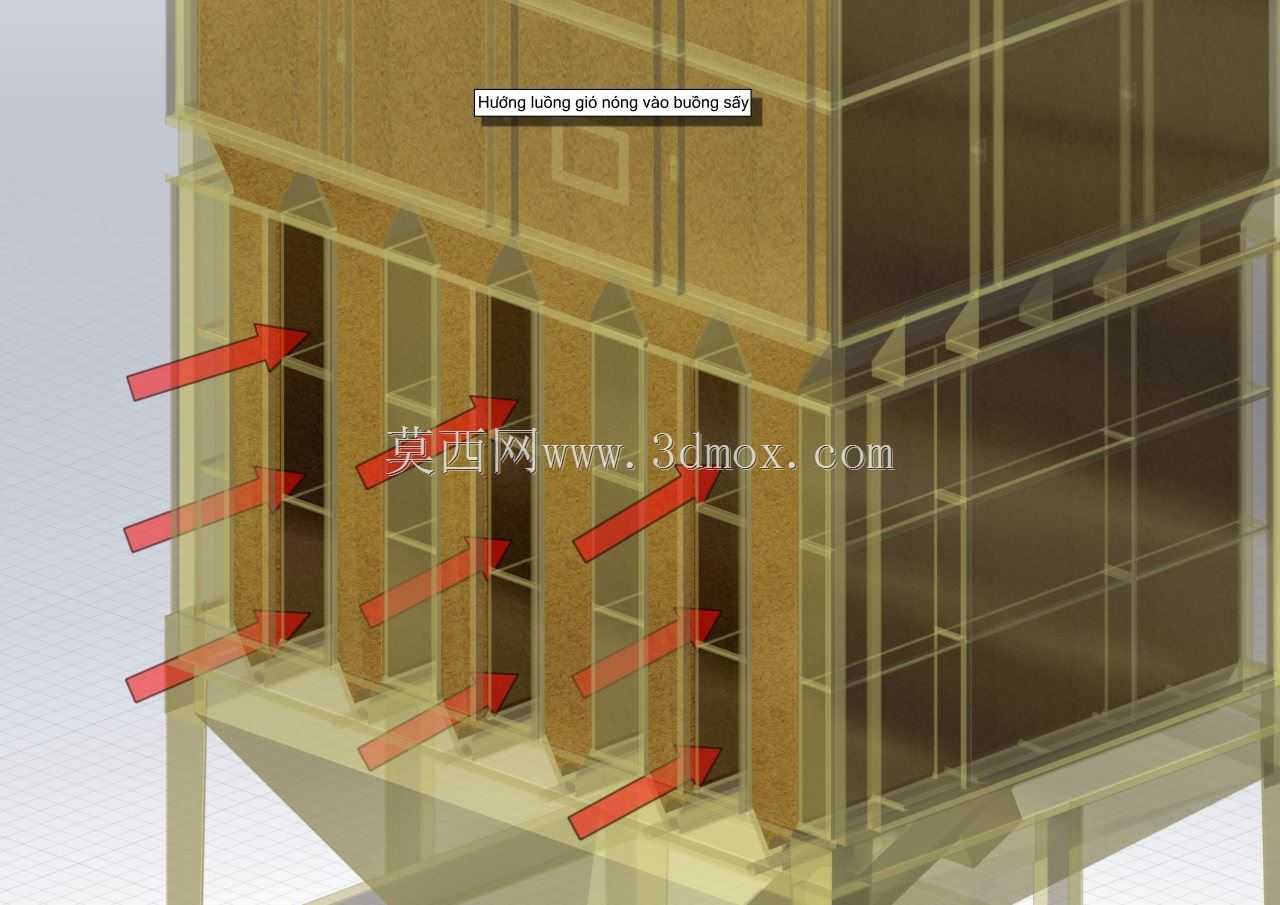

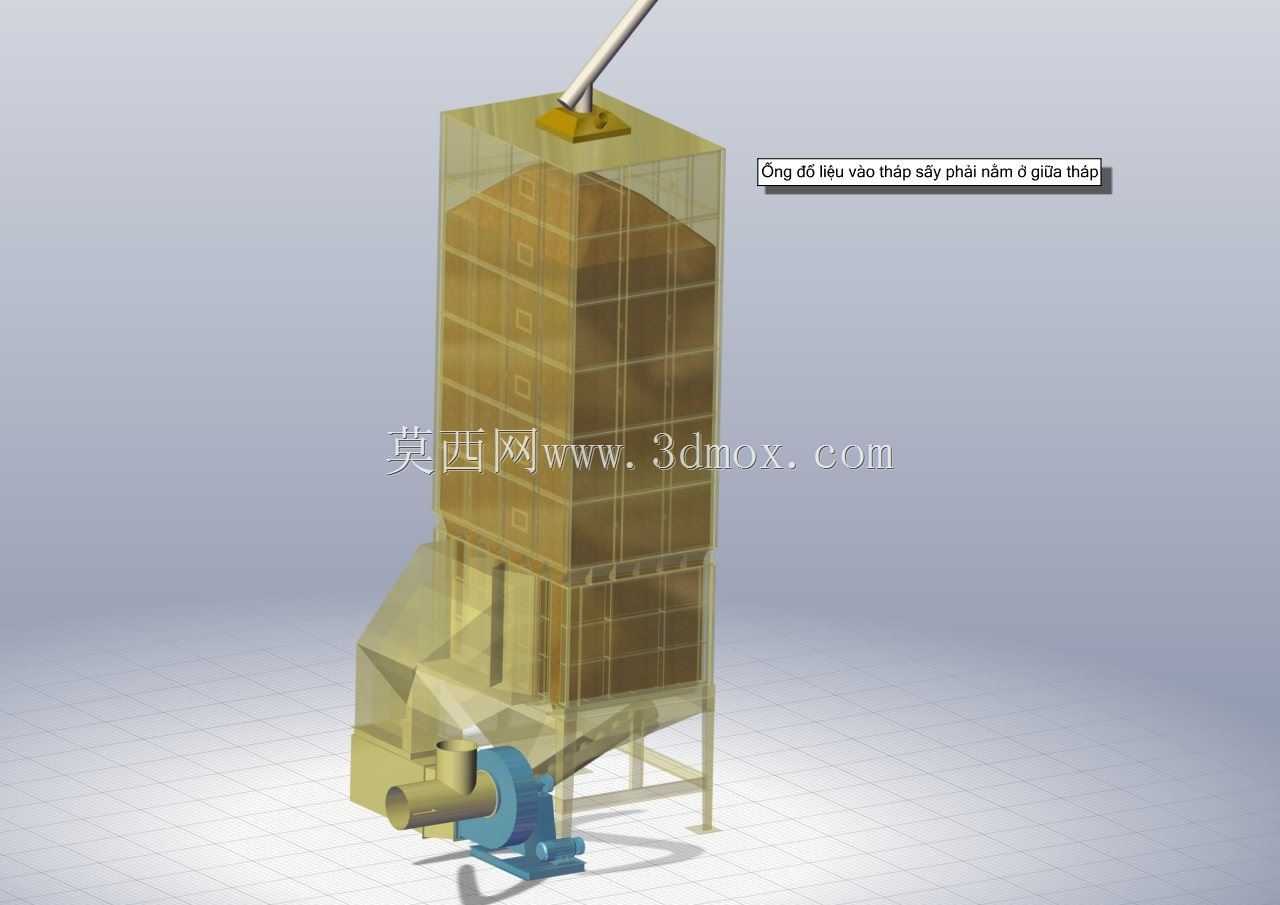

这套立式方形谷物干燥设备，主要面向粮食收储站点、规模化种植合作社、中小型粮油加工企业的产后粮食处理场景，用来解决收获后高水分谷物无法及时晾晒导致的霉变、发芽损耗问题，可完成玉米、小麦、水稻等大宗粮食品种的降水干燥作业，让谷物水分达到安全储放或后续加工的标准要求。设备采用方仓式主体结构，仓体四周采用透光围护板搭配型钢框架做承载，既可以辅助利用日晒热量降低热风能耗，也能通过框架结构保证整仓装满谷物后的结构强度，避免仓壁变形。下部设置的锥形集料斗搭配均匀排料机构，能保证干燥过程中谷物整体均匀下落，避免出现局部谷物滞留导致的过干、干湿不均问题，侧部集成的热风风道与排风结构，可让热风横向穿过粮层，带走谷物蒸发的水分后从顶部排风段排出，避免湿热空气在仓内滞留出现结露返潮。做三维建模时，先从下部机架与集料斗开始搭建，先绘制底部支撑立柱的排布位置，匹配现场安装的地基预埋螺栓点位，确定整机的安装边界尺寸，保证设备到场后可直接对接基础完成固定，不需要额外做大规模基础改造。之后搭建仓体的型钢框架，逐段拼接横竖支撑梁，校核满仓状态下的框架受力变形量，再装配仓壁的围护板件，预留出风道对接的法兰接口位置，最后装配顶部的排风段与侧部的热风接口，完成整体装配后做干涉检查，确认各部件之间没有装配冲突，运动部件的行程范围内没有结构阻挡。建模过程中需要重点关注粮层厚度与风道风速的匹配关系，仓内的分风结构要保证整个仓截面的风速均匀，避免出现局部风速过高导致粮粒被吹走、局部风速过低干燥效率不足的问题，下部排料机构的间隙要适配不同粒径的谷物，避免出现漏粮或者卡料的情况。设备的整体外形采用方形布局，相比传统圆形烘干塔，更适合场地规整的厂区安装，空间利用率更高，相邻设备可以紧凑排布，节省厂区占地，侧部的检修通道位置预留足够的操作空间，方便日常运行时的检查与易损件更换。
