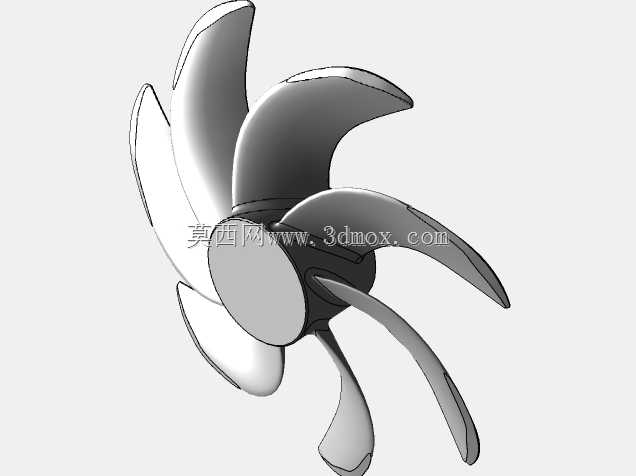

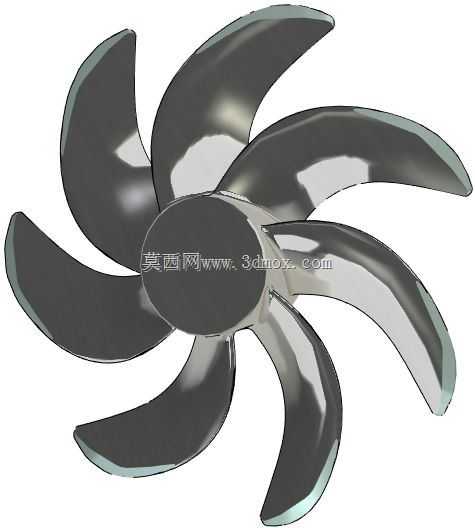

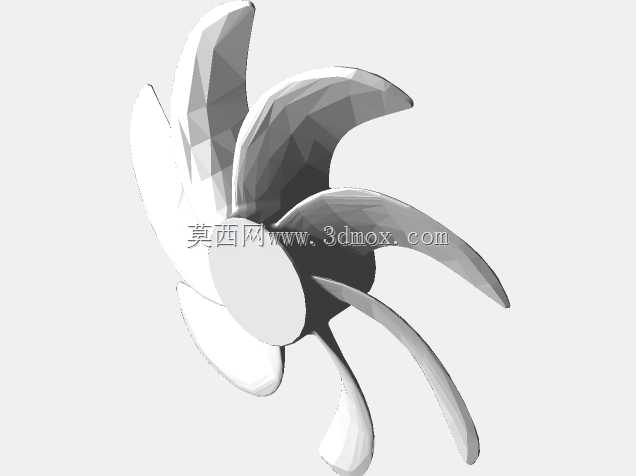

七叶大侧斜船用推进螺旋桨结构

项目分类:3D模型 发布时间:2021-09-22 ID:279925
  • 七叶大侧斜船用推进螺旋桨结构
  • 七叶大侧斜船用推进螺旋桨结构
  • 七叶大侧斜船用推进螺旋桨结构

做船舶推进系统配套设计快十二年,经手的螺旋桨模型从三叶内河小艇桨到七叶大侧斜深海作业船桨算下来有四十多套,这次重构的七叶船用螺旋桨,最初是为3000吨级近海科考船的艉部推进配套做的激光扫描逆向项目。当时船东反馈原桨在12节航速下艉部振动偏大,伴流场不均匀导致桨叶空蚀痕迹集中在叶梢0.2R区域,所以才启动扫描重构修正工作。实际作业场景里,这类螺旋桨直接安装在船舶艉轴端,通过轴系连接主机输出端,把旋转机械能转化为船舶航行的轴向推力,既要兼顾敞水效率,还要控制空泡起始航速、降低桨叶通过艉部伴流场时的脉动压力,避免激发船体结构振动。从功能特性上看,七叶大侧斜构型相比常规五叶桨,能把叶频处的激振力降低30%左右,适合对振动噪声有要求的科考、客运船舶,叶型的侧斜分布是沿着半径方向逐步偏移,让每个叶切面进入伴流区的时间错开,不会同时遭遇高伴流峰值。建模的时候第一步先处理激光扫描的点云数据,把扫描时附着在桨表面的反光标记点、艉轴连接法兰的安装螺栓凸台这些冗余点云剔除,对齐桨的旋转中心轴与艉轴的安装基准,先拟合出桨毂的基本回转体,确定桨毂的锥孔尺寸、端面密封槽位置、与艉轴配合的轴径公差边界,这些安装尺寸直接决定后续桨能不能顺利装到轴系上,不能有偏差。之后沿着半径方向从0.2R到1.0R每间隔0.05R切出一个叶切面,提取每个切面的弦长、螺距、拱度、翼型厚度分布,对比原设计的MAU叶型图谱修正扫描带来的曲面误差,尤其是叶梢区域因为扫描角度限制容易出现点云缺失,要结合空泡性能要求补全叶梢的卸载修型,避免叶梢负荷过高产生空泡。叶根和桨毂的过渡圆角要做连续变半径处理,从导边到随边圆角半径从15mm逐步过渡到8mm,减少应力集中,毕竟螺旋桨在重载工况下叶根承受的交变扭矩最大,圆角处理不到位很容易出现疲劳裂纹。建模完成后还要做曲面的连续性检查,确保相邻叶切面之间的曲面G2连续,不会出现局部凸起或者凹陷,不然实际航行时这些曲面缺陷会提前诱发局部空泡,缩短桨的使用寿命。整个建模过程要反复核对安装边界:桨毂前端面到桨叶最前端的轴向距离不能超过艉轴架的安装间隙,叶梢的最大回转直径要和船体艉柱之间保留至少1.5%直径的间隙,避免航行时桨叶剐蹭船体结构,螺距的径向分布要匹配主机的额定转速区间,保证在主机常用转速下螺旋桨的推进效率处于最优区间,不会出现重载或者轻载导致主机负荷异常的情况。
