八叶曲面螺旋桨铸件结构设计

做这类螺旋桨铸件的三维设计，最先要锚定的是实际工况的适配边界，这类八叶结构的螺旋桨常适配内河中小型作业船舶、低噪推进的水下作业设备，部分同构型改型也会用于工业冷却塔的大流量轴流风机端，核心作用是将转轴输出的旋转扭矩转化为轴向的流体推力，相比常规三叶、四叶结构，八叶布局能在同等转速下降低单叶载荷，减少流体脉动带来的振动与噪音，适合对运行平稳性有要求的场景。

建模时最先要敲定的是安装基准，中心的安装轴孔要匹配对应输出轴的配合公差，孔周的环形安装面要预留螺栓紧固的沉台位置，整体外径要适配安装舱室的边界尺寸，避免叶尖与舱壁发生刮擦。叶片的曲面设计是整个结构的核心，不能直接用等螺距的简单曲面拉伸，要从叶根到叶尖做渐变的螺距过渡，叶根位置要做加厚的圆角过渡，避免铸件冷却时出现应力集中，同时提升运转时的结构强度，叶尖位置做轻微的后掠修型，能降低叶尖涡流带来的能量损耗，提升推进效率。

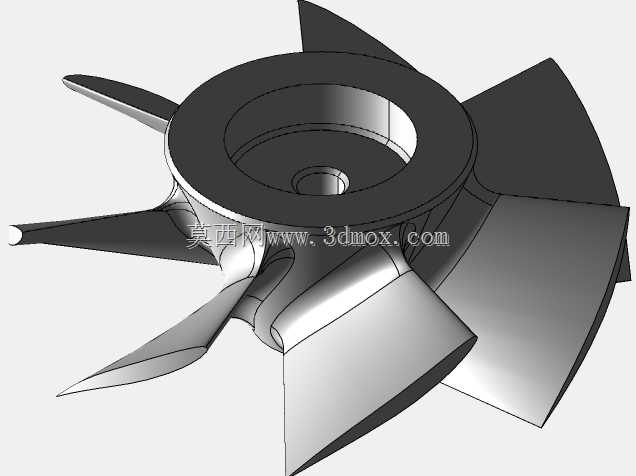

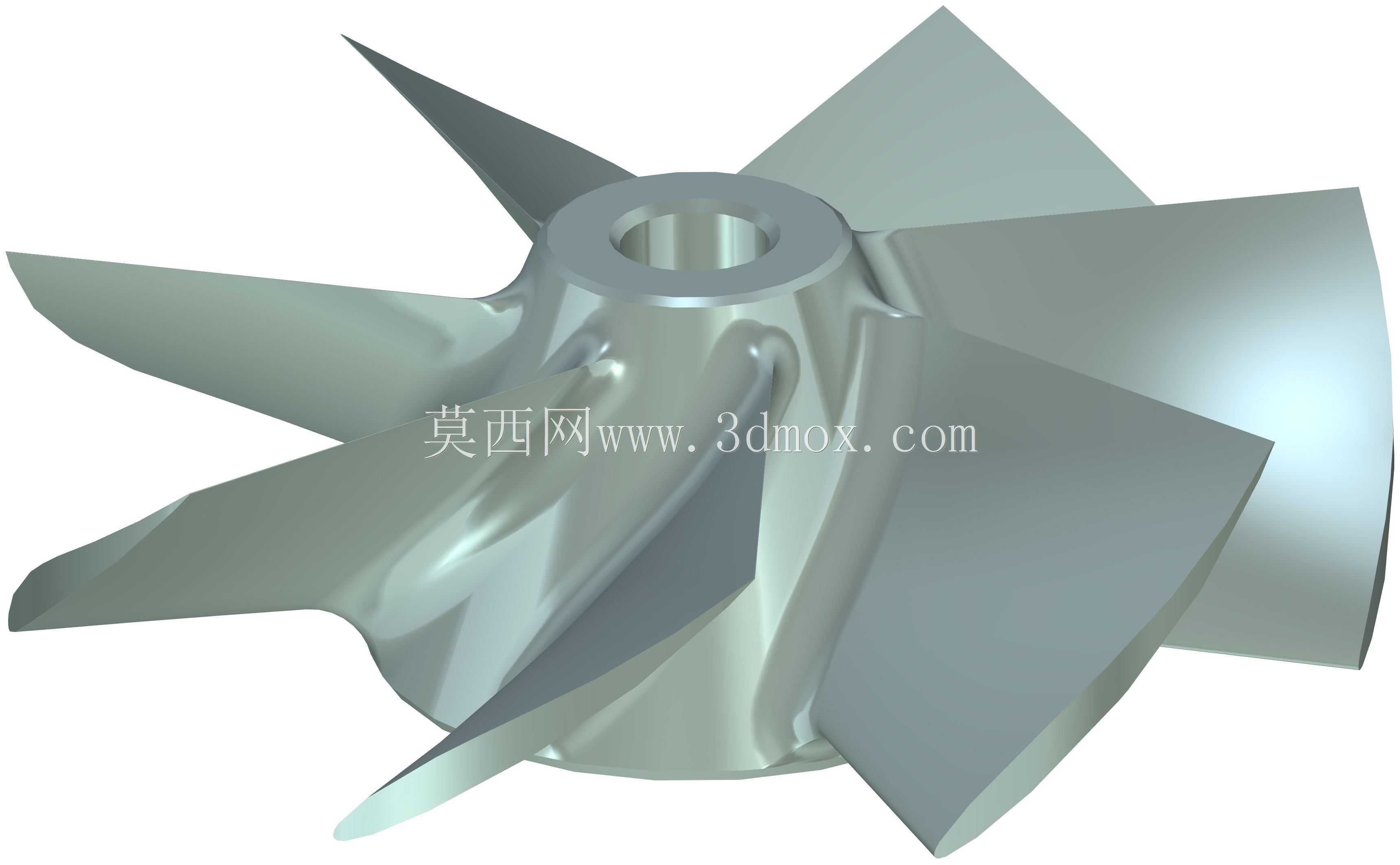

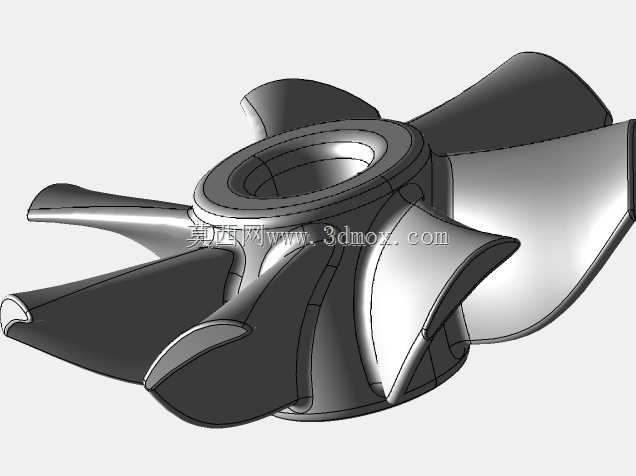

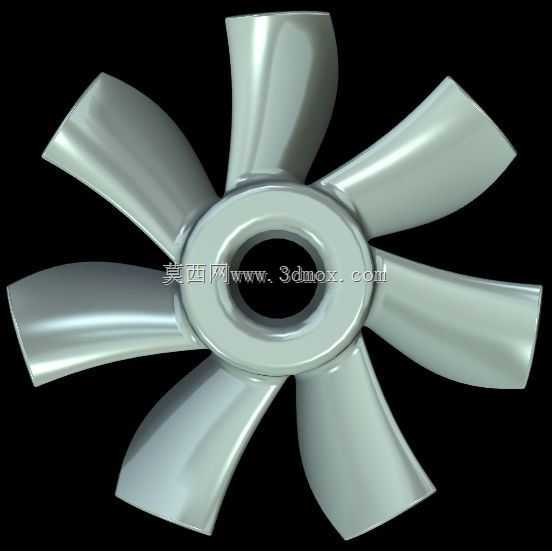

画图的时候先在基准面上绘制中心轮毂的旋转截面，用旋转凸台做出轮毂基体，提前预留轴孔与安装端面的加工余量，毕竟铸件后续要做金加工保证配合精度。之后做单个叶片的曲面构建，先绘制叶根、叶中、叶尖三个位置的翼型截面，分别调整每个截面的安装角与弦长，保证从根到尖的螺距线性过渡，用放样曲面生成单个叶片的完整曲面，缝合后做实体加厚，注意加厚方向要符合流体受力的承压侧需求，之后对叶片和轮毂的衔接位置做变半径圆角处理，消除直角应力集中。单个叶片完成后，根据八叶的均布角度做圆周阵列，阵列时要以轮毂中心轴为基准，保证每个叶片的位置度偏差在设计允许范围内，最后对整个实体做铸件工艺性检查，调整壁厚均匀性，避免出现局部过厚导致的铸件缩孔缺陷。

这类铸件的设计还要考虑后续的静平衡、动平衡校正需求，每个叶片的重量偏差要控制在极小范围内，建模时可以提前在叶片背面预留平衡配重的打磨余量，方便后续生产时做动平衡调校。曲面的光顺度要反复检查，不能出现局部的凹陷或者折面，不然会打乱流体流场，不仅降低推进效率，还会产生额外的紊流噪音。
