船用多曲面离心式叶轮结构设计

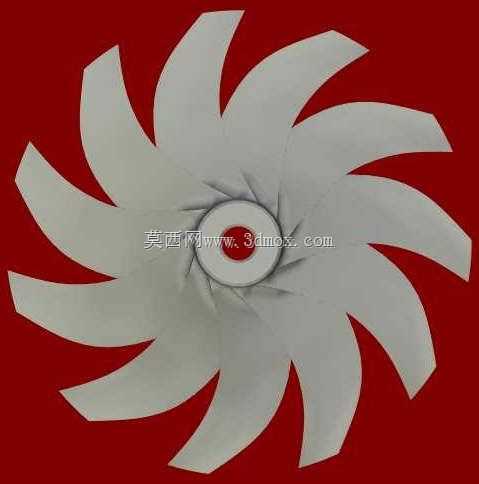

　　在船舶动力与舱内流体输送系统中，叶轮作为核心做功部件，其曲面造型与结构精度直接决定整套流体设备的运行效率与运行稳定性，这类多叶片曲面叶轮常应用在船用冷却循环泵、舱底排水泵、小型侧推装置的动力端，承担着介质能量转换的核心作用。从结构设计逻辑来看，这款叶轮采用中心轮毂加等距分布后弯式曲面叶片的布局，中心轮毂位置预留标准轴孔与键槽安装位，轴孔与动力输出轴采用过渡配合公差，装配时通过平键传递扭矩，避免高速旋转下出现轴与轮毂的相对滑动，轮毂端面做倒角处理，既方便装配时的导向导入，也能减少轴端位置的应力集中，降低长期交变载荷下的轮毂开裂风险。叶片采用大曲率后弯式设计，叶片前缘做圆弧修型，减少流体进入叶道时的冲击损失，

　　叶片从轮毂位置向外缘平滑过渡，叶道截面沿流体流动方向逐渐扩大，能够有效降低流体在叶道内的扩散损失，提升整体做功效率；叶片外缘与泵壳内壁的间隙控制在合理区间，间隙过小会增加装配难度，运行中易出现叶片刮蹭泵壳的故障，间隙过大则会导致流体回流损失增加，拉低设备整体运行效率。从安装边界来看，叶轮的轴向定位依靠轮毂端面的轴肩与锁紧螺母实现，装配时需要保证叶轮端面与动力轴的垂直度，避免高速旋转时出现动平衡超标引发的整机振动；叶片的曲面造型采用流线型设计，所有曲面连接处均做圆角过渡，不存在直角突变结构，一方面能够减少流体流动过程中的局部涡流，降低运行噪音，另一方面也能减少介质中杂质对叶片的冲蚀磨损，延长部件使用寿命。在实际工况适配中，

　　这类叶轮可适配清水、含少量杂质的舱底污水等介质，叶片的厚度从轮毂到外缘采用渐变设计，轮毂位置叶片厚度更大，保证根部的结构强度，承受旋转过程中的离心力与流体冲击力，外缘位置叶片厚度适当减薄，降低叶片出口位置的尾迹损失，提升流体流出的均匀性。设计过程中需要重点校核叶片的固有频率，避开设备常用转速区间的共振频率，防止长期运行中出现叶片共振断裂的故障；同时叶轮整体做动平衡校正，在轮毂对应位置做去重处理，保证高速旋转下的振动值控制在标准允许范围内，减少对轴承、密封件等周边部件的额外载荷。从应用场景延伸来看，这类曲面叶轮的结构逻辑也可迁移至工业冷却循环系统、小型给排水设备的泵体设计中，其核心的曲面叶道设计思路，本质是在有限的径向尺寸内，

　　最大化流体的能量转换效率，同时兼顾结构强度与安装适配性，平衡加工难度与运行性能之间的关系，避免过度追求曲面复杂度导致加工成本飙升，同时也不会因为过于简化的直板叶片结构造成效率偏低、能耗过高的问题。在装配维护层面，这类一体式叶轮的结构没有额外的拼接焊缝，整体结构强度更高，长期运行中不会出现焊缝腐蚀开裂的问题，日常维护仅需检查叶片表面的冲蚀情况与轮毂的配合间隙，不需要对拼接位置做额外的探伤检测，能够降低船舶运维过程中的工作量，适配船舶设备高可靠性、低维护成本的使用需求。
