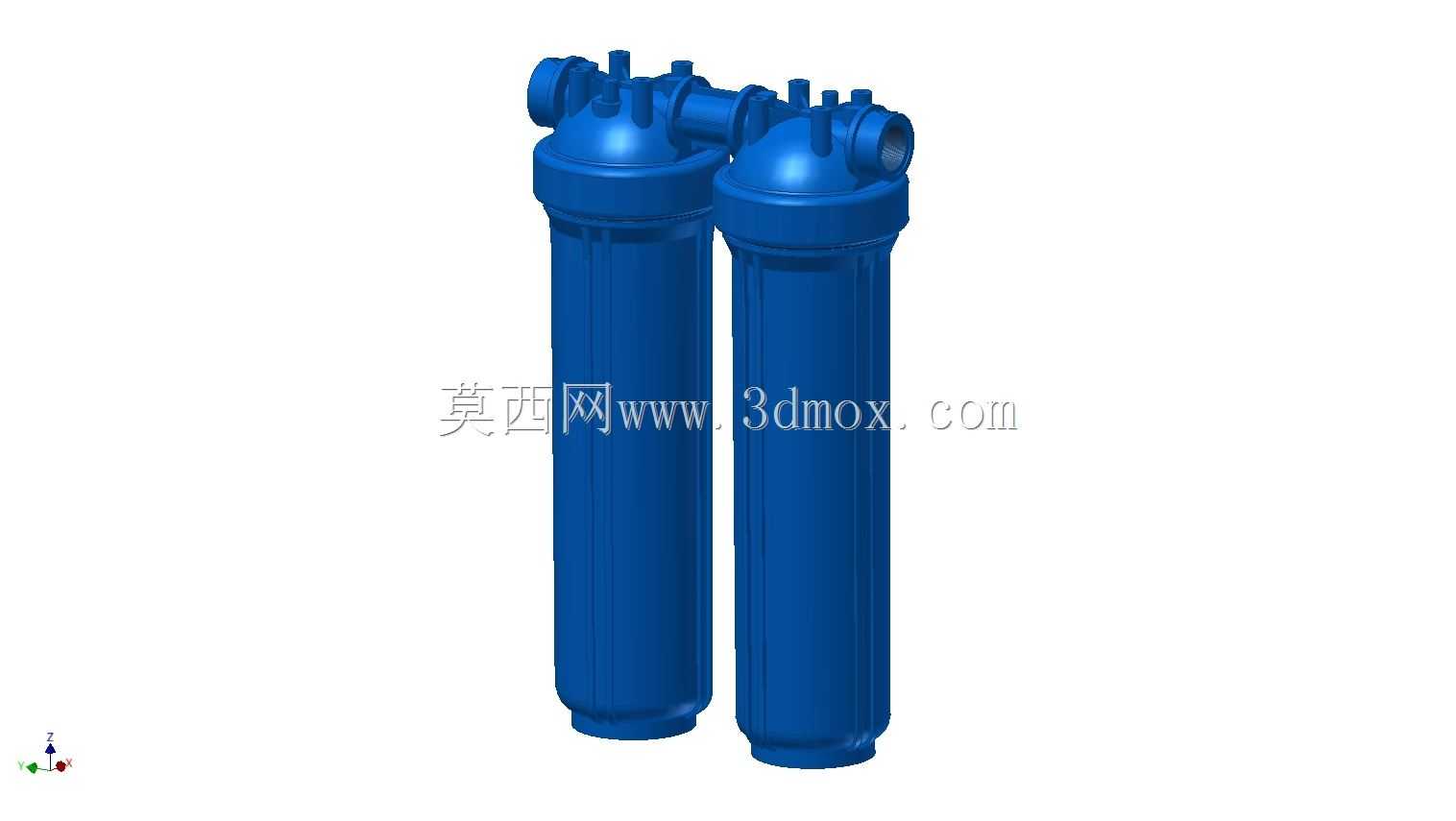

ATLAS FILTRI大蓝双色20寸双联过滤器外壳

　　在民用净水、商用循环水预处理、小型工业流体过滤的现场，这类双联大蓝滤壳是出镜率极高的部件，相比单联滤壳，它能在不停机的状态下切换支路更换滤芯，也能通过两级不同精度滤芯的搭配实现梯度过滤，适配入户自来水净化、暖通循环水除杂、小型加工设备冷却水过滤等多种场景，日常运维时不用切断前端管路就能完成滤芯更换，大幅降低停机对后端用水设备的影响。做这个模型的时候，首先要捋清楚实际安装的边界约束：进出水口采用1又1/2寸BSPF内螺纹，建模时要严格对应管螺纹的基准尺寸，预留足够的扳手操作空间，避免现场安装时扳手卡到滤壳加强筋；两个滤筒的中心距要匹配通用20寸滤芯的安装间距，滤筒内部的滤芯定位筋要做均匀分布，既要保证滤芯安装后不晃荡，

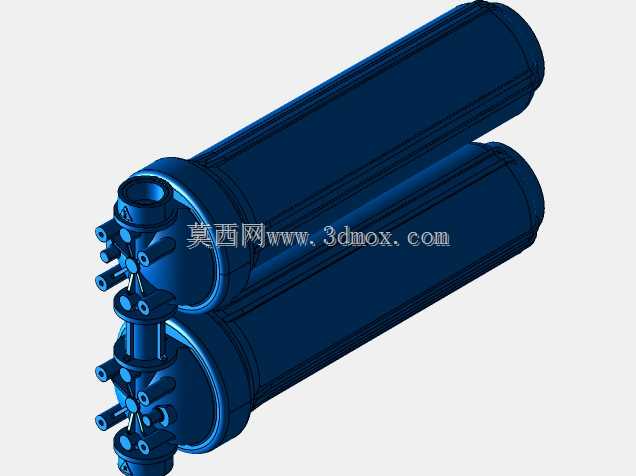

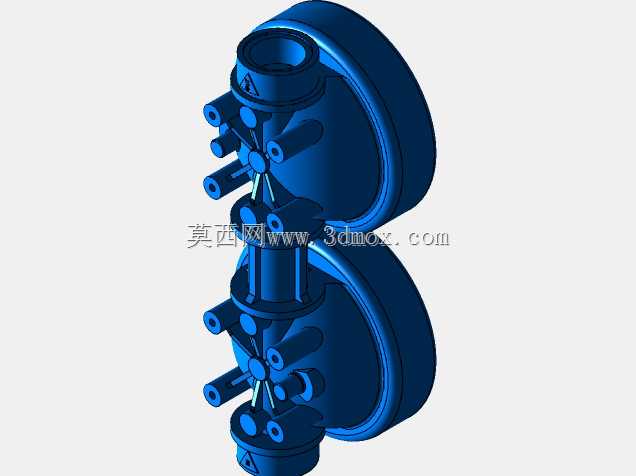

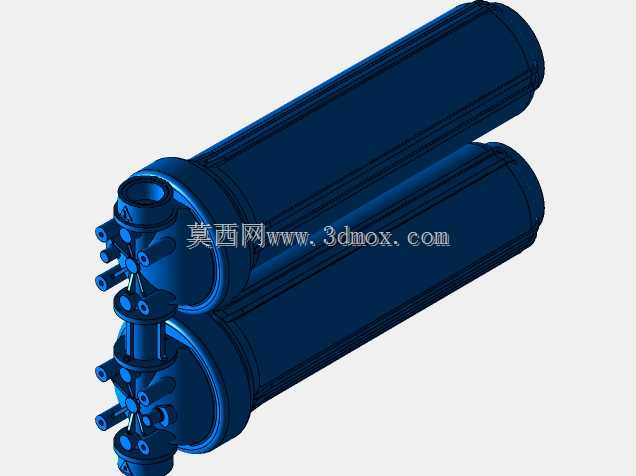

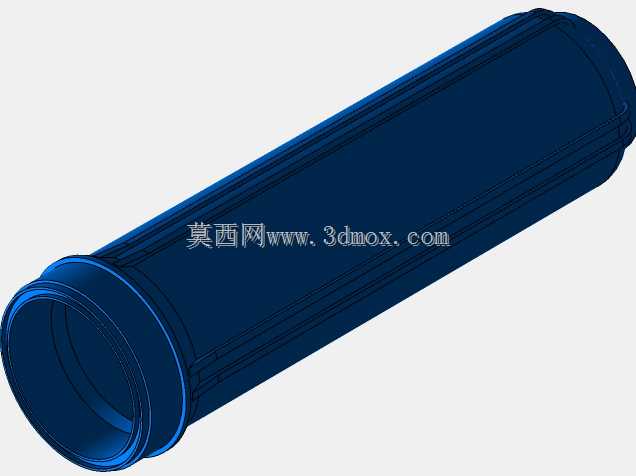

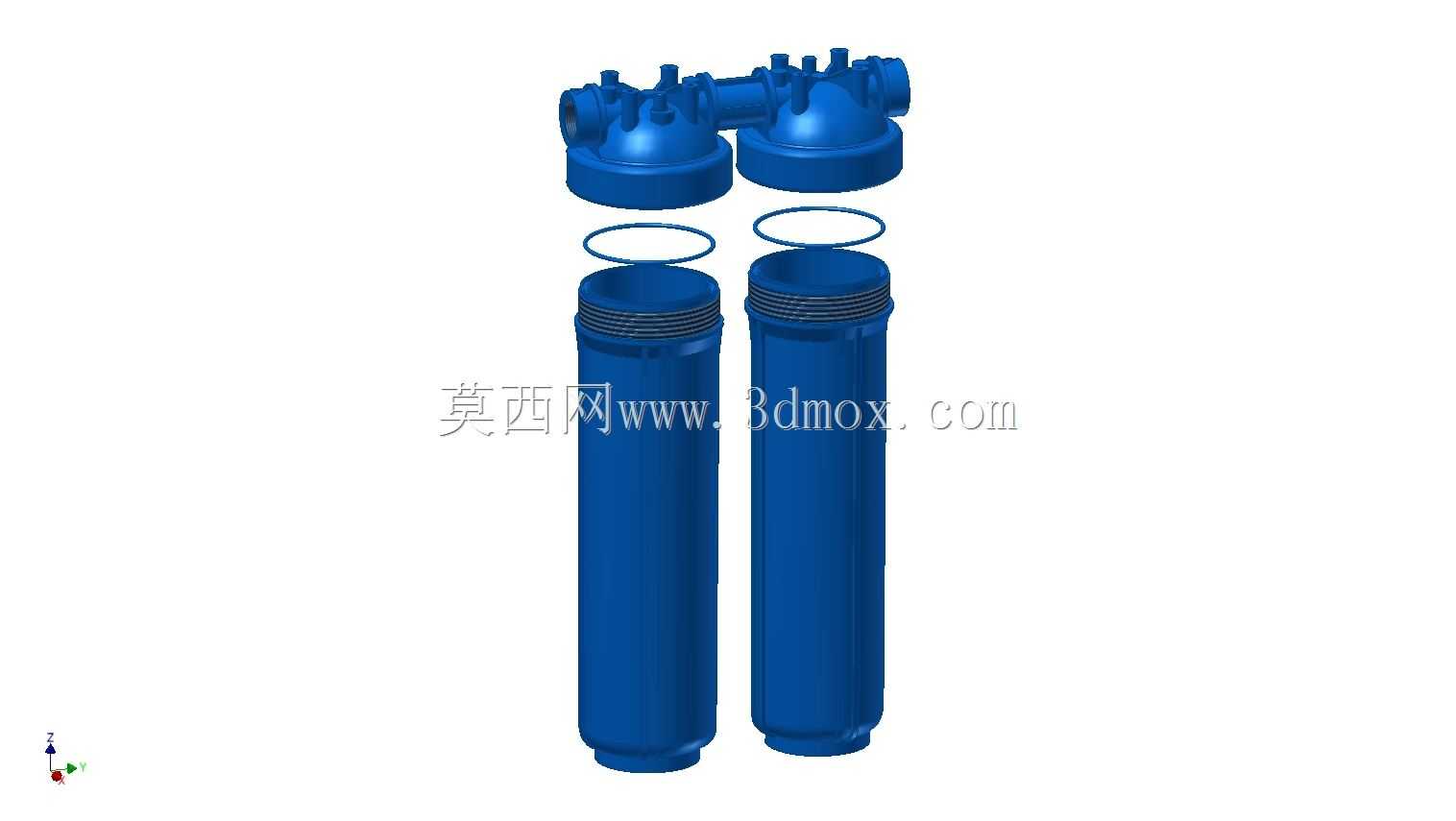

　　又要避免筋位过厚导致注塑时出现缩痕。壳体材质选用增强聚丙烯，建模时要同步考虑注塑工艺的拔模角度，滤筒外壁的竖向加强筋不能做等厚设计，要顺着拔模方向逐步调整壁厚，顶部的封头和滤筒的连接螺纹要做梯形牙设计，保证手动拧紧就能实现密封，不用额外施加过大扭矩。画图的时候先做单支滤壳的基础特征：先绘制顶部封头的旋转轮廓，做出进出水口的凸台、排气阀的安装位，再绘制滤筒的旋转主体，加上底部的排污口定位结构，之后把单支滤壳做镜像，调整两个封头之间的连接过桥结构，过桥位置要做圆弧过渡，避免流体经过时出现压损过大的问题，最后给所有棱边做R角处理，既符合注塑工艺要求，也能避免安装时划伤操作人员。模型里要把密封槽的尺寸做准，O圈槽的深度、

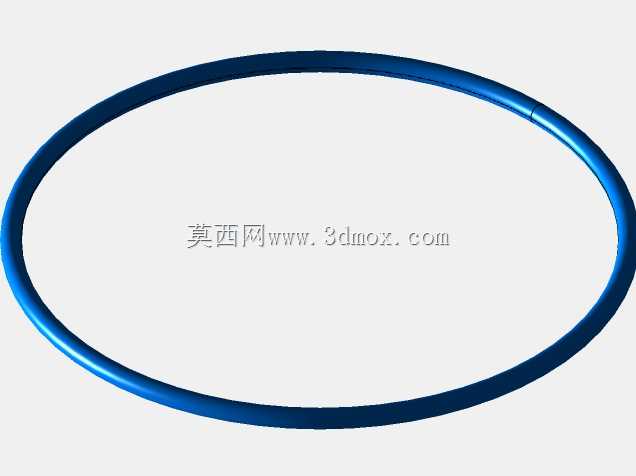

　　宽度要匹配对应线径的密封圈，保证承压8.3bar时不会出现渗漏，滤壳外壁的蓝色外观要做分色处理，还原产品实际的双色外观，方便选型人员直观识别产品样式。建模过程中要反复核对安装尺寸：滤壳总高度要匹配20寸滤芯的长度，加上顶部封头和底部底座的尺寸后，要预留出滤芯更换时的操作空间，现场安装时底部要留出至少10公分的空间方便拧开滤筒换芯，进出水口的高度要对齐管路安装高度，避免强行对接管路产生额外应力导致壳体开裂。
