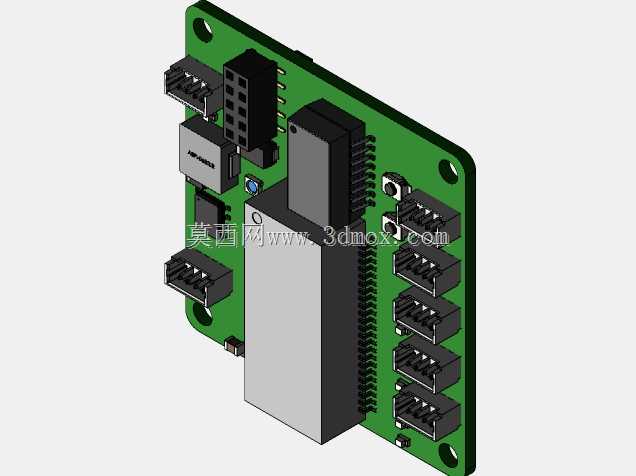

嵌入式以太网交换机电路板结构设计

这款嵌入式网络交换模块的结构设计，完全围绕小型化工业组网场景的实际安装需求展开，核心是为多节点嵌入式设备提供紧凑的以太网数据交换能力，常见于紧凑型工业控制单元、小型机器人机载通讯节点、分布式传感采集模组这类对安装空间有严苛限制的场景，不需要额外配置独立交换机设备，直接通过板载接插件就能完成多路网口的拓展连接。从结构布局来看，整块PCB采用四角开孔的安装方式，安装孔位做了金属化包边处理，能够直接通过铜柱或者螺丝固定在设备内腔的安装柱上，安装边界完全贴合小型嵌入式设备的内腔尺寸预留，不会和周边的电源模块、主控板卡产生结构干涉。板上的元件布局做了明确的功能分区：一侧排布多路网口接插件，所有接插件的插拔方向统一朝向板卡边缘，方便现场布线时网线的插拔操作，不会因为接插件朝向错位导致线缆弯折半径不足；另一侧排布电源接口、配置调试接插件，和网口区域做了物理分隔，避免强电走线和高速信号走线产生串扰。板上的核心交换芯片搭配了独立的金属屏蔽罩，既可以屏蔽外部电磁干扰对高速信号传输的影响，也能通过屏蔽罩的接触面将芯片工作产生的热量传导到PCB的铺铜区域，辅助散热，不需要额外加装散热片就能满足工业温域下的连续工作需求。板载的排针、插座元件全部选用工业级贴片加波峰焊的固定方式，接插件的焊盘做了加大处理，能够承受反复插拔带来的机械应力，不会出现焊盘脱落的问题。设计过程中充分考虑了不同修订版本的结构兼容性，B版和C版的板卡外形尺寸、安装孔位、接插件位置完全一致，后续硬件迭代时不需要调整设备内腔的安装结构，直接替换板卡就能完成硬件升级，大幅降低了整机结构改型的成本。板卡边缘做了圆角处理，避免安装过程中板边毛刺划伤操作人员或者损坏周边线缆，所有元件的高度都控制在统一的尺寸范围内，最高的屏蔽罩元件也预留了和设备外壳之间的安全间隙，不会出现元件顶壳的问题。在接插件的选型上，全部选用带锁扣的网口接插件，网线插入后可以自动锁止，设备在有振动的工况下运行时，不会出现网线松脱导致的通讯中断问题，完全匹配工业现场的复杂使用环境。
